Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module

Creasol DomESP1: Input/output/supply board for ESP8266 module

Prijunkite daugiau I / O ir jutiklių prie „Domoticz“ naudodami „Creasol DomESP1“.

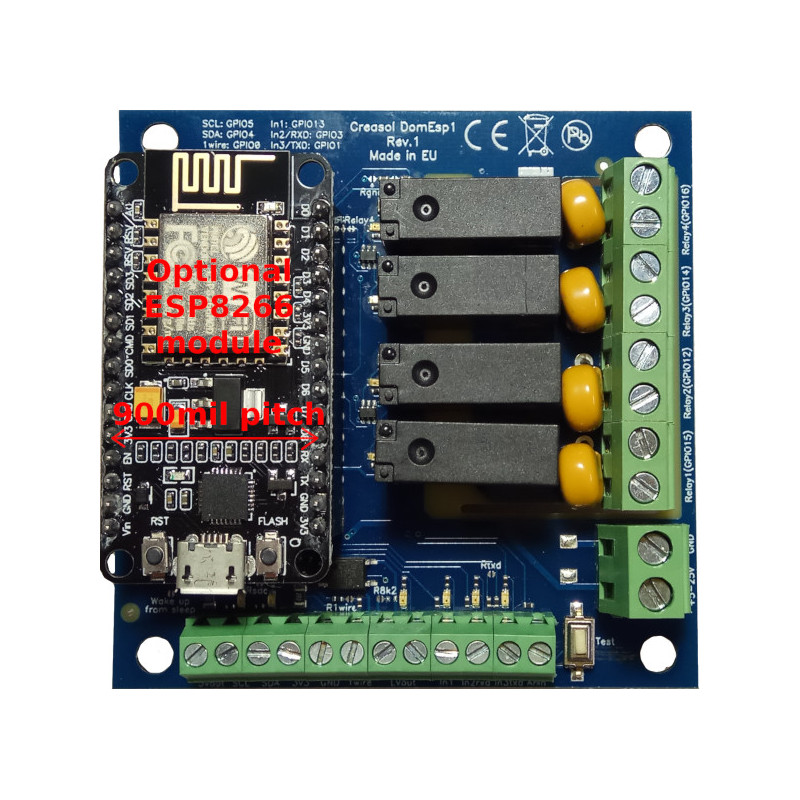

„Creasol DomESP1“plokštė skirta ESP8266 moduliui „NodeMCU V3“, turinčia 900 mililitrų antraštės žingsnį, irintegruota visa grandinė skaitmeniniams įėjimams valdyti, vienas analoginis įėjimas, 4 relių išėjimai, 1 žemos įtampos išėjimas, I2C magistralė, 1 laido magistralė ir pasirinktinai vienas nuoseklusis prievadas (UART).

32,94 €
23,06 € Sutaupote 30%

Nuolaida perkant didesnį kiekį

Kiekis Nuolaida Kaina Sutaupote
1 30% 23,06 € 9,88 €
2 32% 22,40 € 21,08 €
3 34% 21,74 € 33,60 €
4 35% 21,41 € 46,12 €
6 37% 20,75 € 73,13 €
9 40% 19,76 € 118,58 €
Kiekis



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Įvadas

creDomESP1 all 600domoticzESP8266yra labai galingas irpigus MCU su „WiFi“ siųstuvu, labai naudinga išplėsti įvestis / išvestisAviečių / Domoticz valdiklis.

„Creasol DomESP1“plokštė skirta ESP8266 moduliui „NodeMCU V3“, turinčia 900 mililitrų antraštės žingsnį, irintegruota visa grandinė skaitmeniniams įėjimams valdyti, vienas analoginis įėjimas, 4 relių išėjimai, 1 žemos įtampos išėjimas, I2C magistralė, 1 laido magistralė ir pasirinktinai vienas nuoseklusis prievadas (UART).

Kiekvienos įvesties, išvesties ir magistralės šviesos diodai leidžia patikrinti plokštės būseną ir aptikti problemų dėl laidų jungčių ar programinės įrangos konfigūracijos: Šviesos diodai įjungiami paspaudus mygtukąTestas.

Šviesos diodai įgalina funkciją, o perjungimo režimo energijos tiekimas leidžia visiškai valdyti įėjimus / išėjimus su optimizuotu energijos suvartojimu.

Mes rekomenduojame programuoti ESP8266 modulį naudojant „ESPEasy“ programinę-aparatinę įrangą, kad ji taptų tinkama „Domoticz“ valdikliui, vienam iš labiausiai „pasidaryk pats“ namų automatikos sistemų valdiklių.

Galima įsigyti:

  1. paprasta „DomESP1“ plokštė: klientas turėtų pats nusipirkti ir užprogramuoti ESP8266 modulį, 900 mln. antraštės žingsnį;
  2. „DomESP1“ plokštė su ESP8266 moduliu, jau užprogramuota su naujausia „ESPEasy“ programine įranga.

Jei reikia bet kokių pritaikymų, susisiekite su mumis: mes paprastai teikiame tinkinimus net ir mažiems kiekiams.

funkcijos

  • 4 relių išėjimai (250 V 5A jungiklio galimybė su neindukcine apkrova. Esant indukcinei apkrovai, jungiklio srovė yra mažesnė)
  • 1 žemos įtampos išėjimas (60 V 100 mA pajėgumas)
  • 1 analoginis įėjimas
  • 1 skaitmeninis įėjimas
  • 2 skaitmeniniai įėjimai, bendrinami naudojant asinchroninį nuoseklųjį prievadą (jei reikia)
  • I2C autobusas
  • 1wire autobusas
  • maitinimo šaltinis perjungimo režimu, siekiant sumažinti energijos suvartojimą / išsisklaidymą
  • 5-25Vdc įėjimo įtampa
  • dabartinis suvartojimas budėjimo režime: paprastai 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Montavimas

Adresu galite rasti diegimo proceso dokumentus (programinės įrangos atsisiuntimą ir įrenginio konfigūraciją)https://www.creasol.it/domesp1conf

creDomESP1 all2 x400

creDomESP1 all3 x400
Paraiškos pastabos

„Creasol DomESP1“ prijungtas prie centrinio šildymo sistemos

Ši schemaparodo, kaip prijungti kai kuriuos temperatūros / drėgmės jutiklius 1 laido magistrale, kad būtų galima stebėti kambario ir vandens temperatūrą; ESP8266 kontroliuoja vieną žemos įtampos išėjimą, kad įjungtų / išjungtų šildymo sistemą, ir 3 išėjimus, kad įjungtų / išjungtų 3 siurblius ar vožtuvus.

Tai tik pavyzdys. Per „WiFi“ ryšį šioje plokštėje sumontuotas ESP8266 modulis praneš temperatūrą „Domoticz“ valdikliui, kuris įgalins / išjungs centrinę šildymo sistemą, kontroliuojančią 3 šildymo zonas, įjungiant / išjungiant atitinkamą siurblį.

creDomESP1 an1 šildymas

creDomESP1
