Ievads

ESP8266ir ļoti spēcīgs unlēts MCU, kas aprīkots ar WiFi uztvērēju, ir ļoti noderīgi, lai paplašinātu aAveņu / Domoticz kontrolieris.

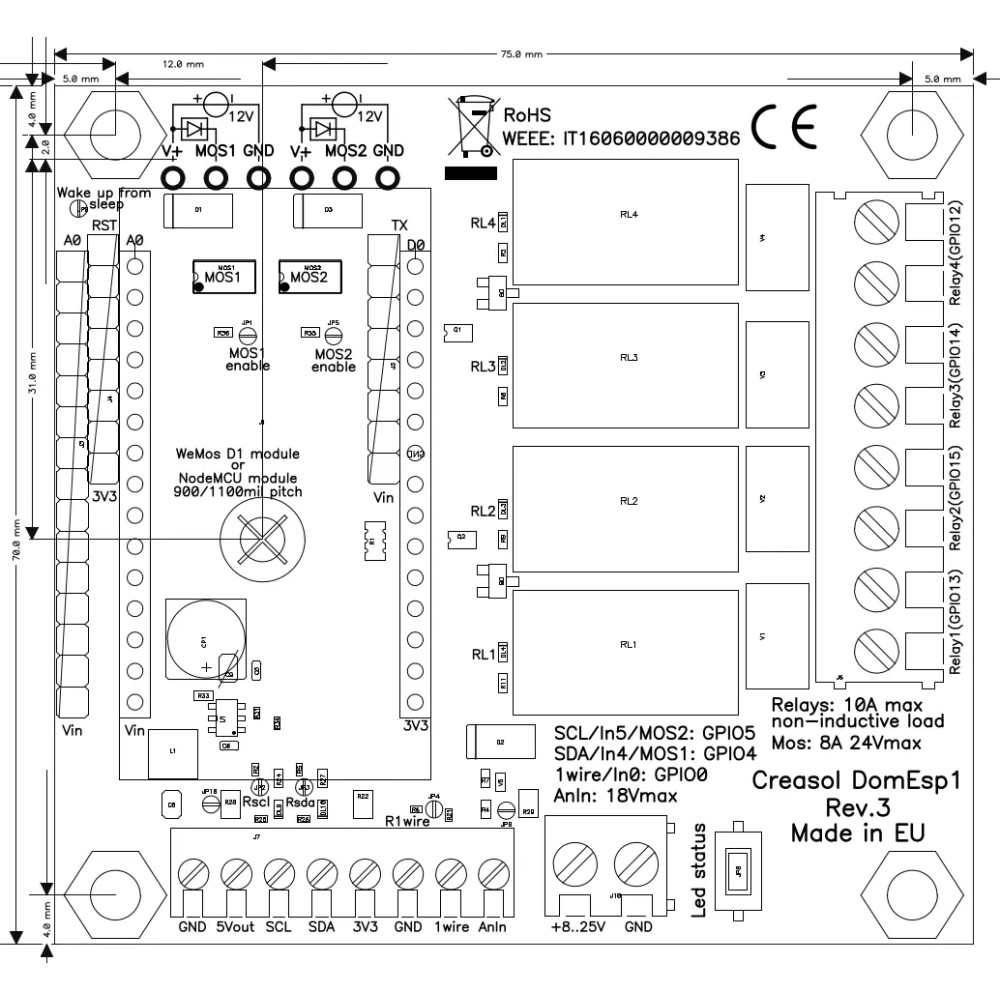

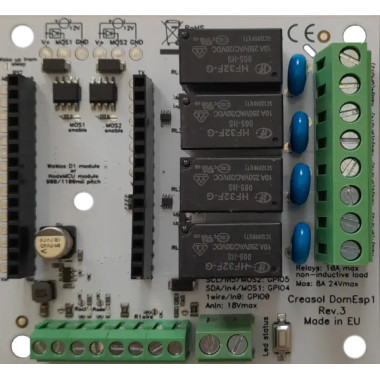

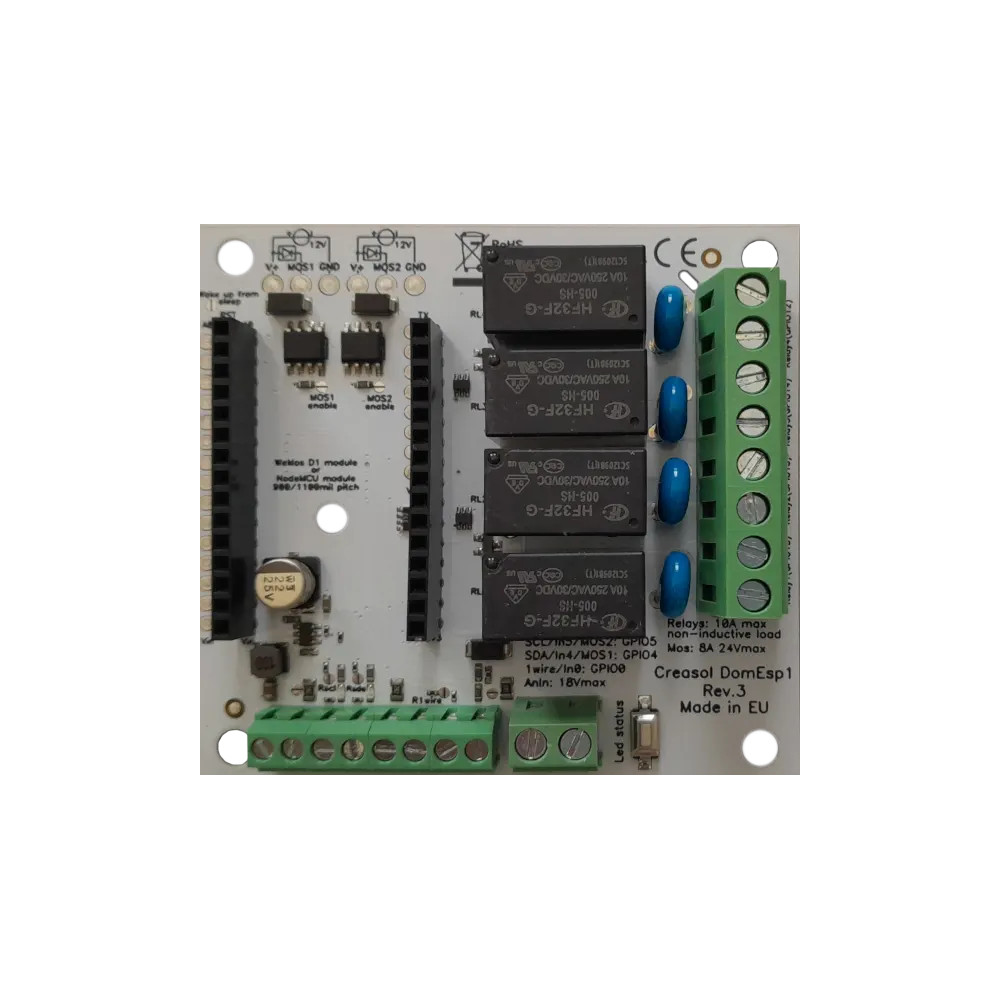

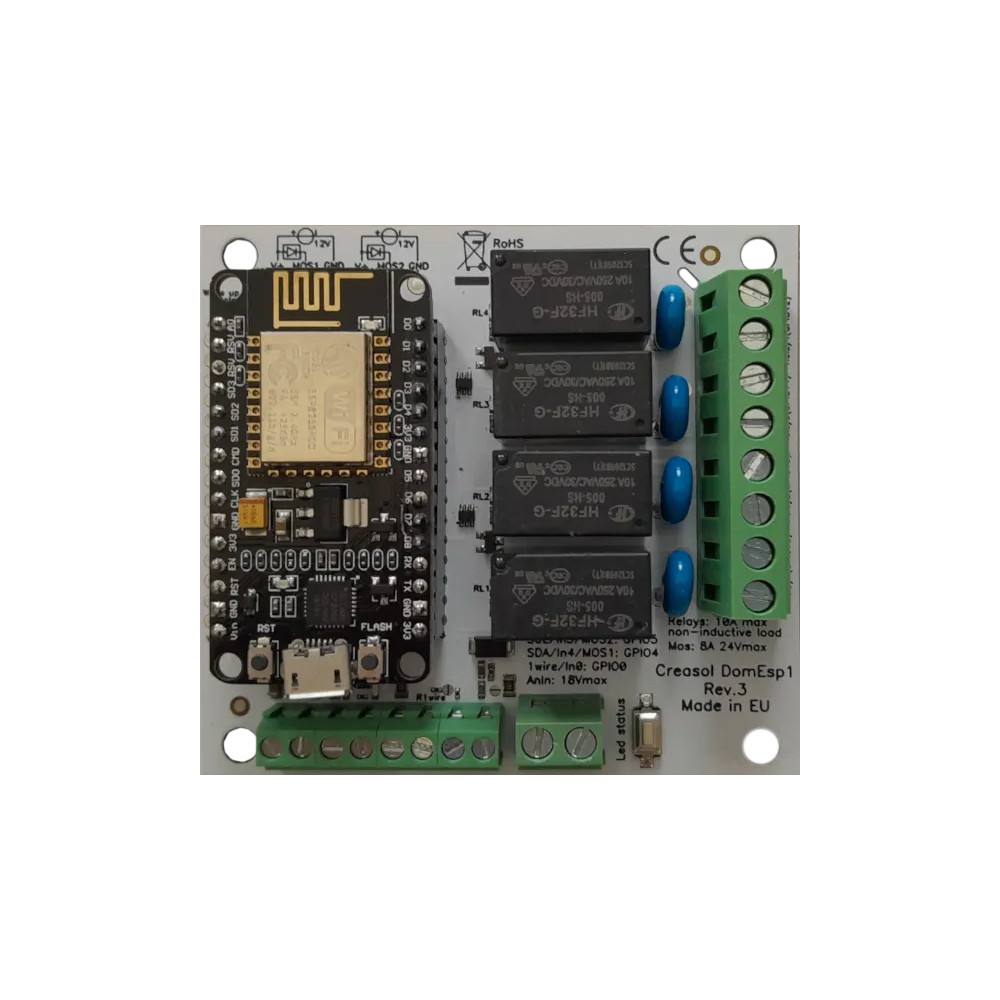

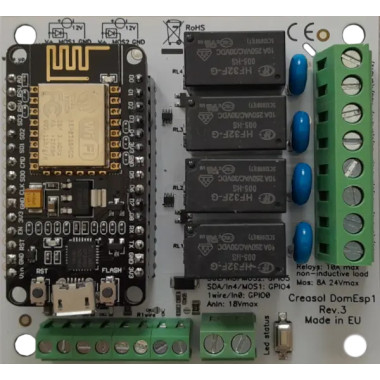

Creasol DomESP1plate ir paredzēta ESP8266 modulim NodeMCU V3 ar 900 mils galvenes soli (pēc izvēles, lodējot papildu galvenes, ir iespējams izmantot 1100mils moduli vai WeMos D1 mini moduli), unintegrē visu shēmu, lai pārvaldītu digitālās ieejas, vienu analogo ieeju, 4 releja izejas, 1 zema sprieguma izeju, I2C kopni, 1 vadu kopni un 2 mosfet izejas ar 10A 30Vmax spēju.

Katras ieejas, izejas un kopnes gaismas diodes ļauj pārbaudīt paneļa statusu un atrastas problēmas ar vadu savienojumiem vai programmaparatūras konfigurāciju: gaismas diodes tiek iespējotas, nospiežot poguPārbaude.

Gaismas diodes iespējo funkciju un komutācijas režīma barošanas avots nodrošina pilnīgu ieeju / izeju kontroli ar optimizētu enerģijas patēriņu, pat ja ESP8266 modulis un programmaparatūra nav izveidota tā, lai tā būtu patiešām "zaļa".

Zema sprieguma izejai ir cietvielu relejs ar 100mA 60V spēju, kas paredzēts elektroniskajai darbībaidēļu ieejas, piemēram, katla ieslēgšanas / izslēgšanas ieeja vai vārtu / garāžas durvju starta komanda, un patērē tikai 5 mW enerģijas.
Katrs relejs patērē aptuveni 200mW jaudu:ja nepieciešami vairāki releji, ieteicams izmantot viedākas ierīces, piemēram,Creasol DomBus31kam ir 6x 5A SPST releja izejas + 2x 10A SPDT releja izejas, un katrs relejs patērē mazāk nekā 50mW enerģijas.

Mēs iesakām ieprogrammēt moduli ESP8266, izmantojot ESPEasy programmaparatūru, lai tas būtu piemērots Domoticz kontrolierim, vienam no visvairāk pašdarinātājiem mājas automatizācijas sistēmām.

Ir iespējams iegādāties:

1. vienkārša DomESP1 dēlis: klientam pašam jāiegādājas un jāieprogrammē ESP8266 modulis, 900 mil galvenes solis;
2. DomESP1 dēlis ar moduli ESP8266, kas jau ir ieprogrammēts ar jaunāko ESPEasy programmaparatūru.

Jebkuru nepieciešamo pielāgošanu, lūdzu, sazinieties ar mums: mēs parasti piedāvājam pielāgojumus pat nelieliem daudzumiem.

Iespējas

• 4 releja izejas (250V 5A slēdža spēja ar neinduktīvu slodzi. Induktīvas slodzes gadījumā slēdža strāva ir mazāka) ar 200mW enerģijas patēriņu
• 1 zema sprieguma izeja (60V 100mA spēja) ar 5mW enerģijas patēriņu
• 1 analogā ieeja, maks. 18 V, funkcija =% vērtība% * 0,01828
• I2C kopne (SDA un SCL spaiļu bloki), ko var izmantot kā parasto GPIO un ko koplieto ar 10A 30Vmax mosfetiem, ar ON / OFF un dimmer iespēju
• 1 vadu kopne (1 vads), kuru var izmantot kā parasto GPIO
• komutācijas režīma barošana, lai samazinātu enerģijas patēriņu / izkliedi, ar 5-25Vdc ieejas spriegumu
• 5Vdc un 3.3Vdc izejas ir pieejamas spaiļu blokos
• pašreizējais patēriņš gaidīšanas režīmā: parasti 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Uzstādīšana

Uz adresi ir iespējams atrast instalēšanas procesa dokumentāciju (programmaparatūras lejupielāde un ierīces konfigurācija)https://www.creasol.it/domesp1conf

Instrukcijas

Lietošanas piezīmes

p>

Creasol DomESP1 pieslēgts centrālajai apkures sistēmai

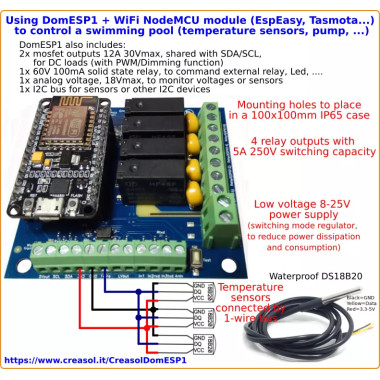

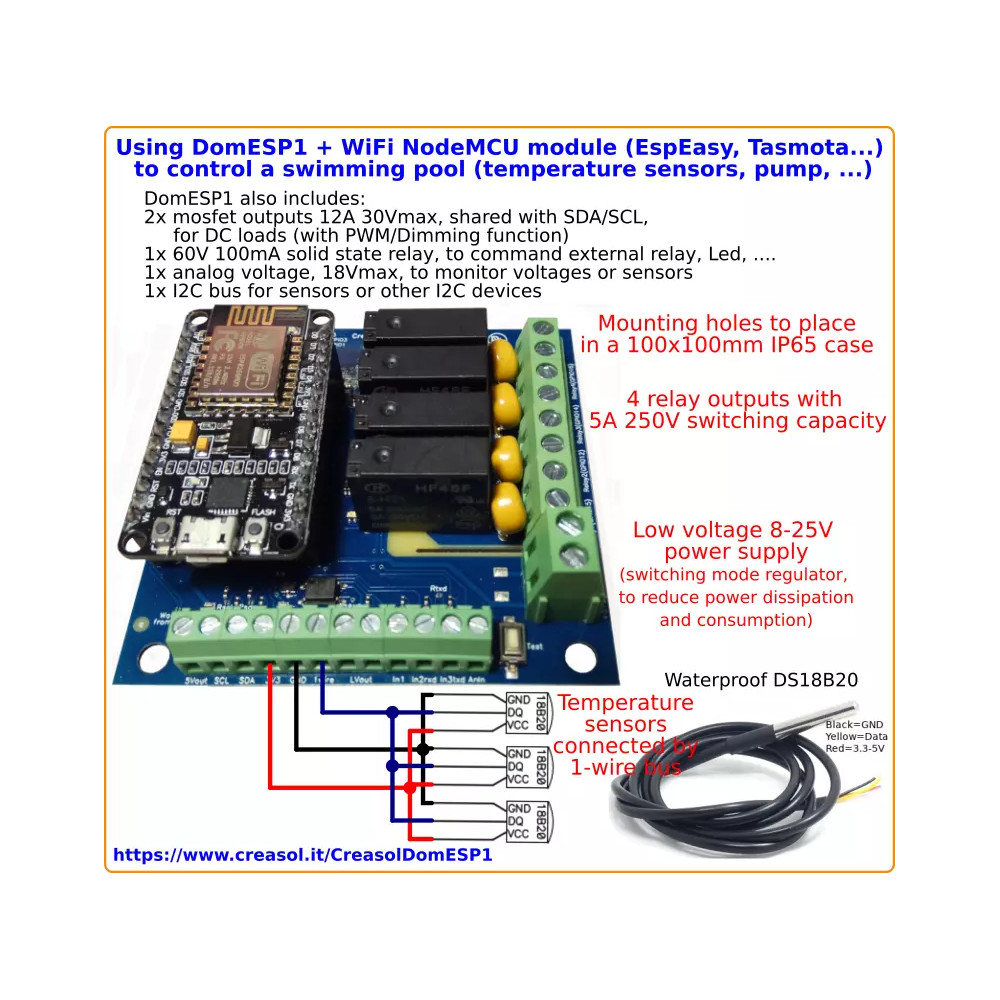

Šajā diagrammā parādīts, kā savienot dažus temperatūras / mitruma sensorus ar 1 vadu kopni, lai uzraudzītu telpas un ūdens temperatūru; ESP8266 kontrolē vienu zema sprieguma izeju, lai iespējotu / atspējotu apkures sistēmu, un 3 izejas, lai iespējotu / atspējotu 3 sūkņus vai vārstus.

Šis ir tikai piemērs. Izmantojot WiFi savienojumu, šajā panelī instalētais modulis ESP8266 paziņos temperatūru Domoticz kontrolierim, kas ļaus / atspējos centrālo apkures sistēmu, kas kontrolē 3 apkures zonas, iespējojot / atspējojot atbilstošo sūkni.

Izmantojot mosfet, lai kontrolētu LW sloksnes ar PWM

DomESP1 Rev.2 ir 2 mosfeti, 30V 10A, kurus var izmantot 12 vai 24Vdc Led sloksņu piegādei.

Izmantojot EspEasy programmaparatūru ESP8266 modulī, ir iespējams kontrolēt PWM izvadi, izmantojot http zvanu, izmantojot sintaksi
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
piemēram
http://192.168.1.123/control?cmd=pwm,4 512,1000
iestatīt pwm uz GPIO 4 (izeja MOS1), darba cikls ir 50% (vērtība svārstās no0 = Izslēgts līdz 1023 = Ieslēgts), izmantojot izbalēšanas laiku 1000ms (tātad darba cikls pakāpeniski mainās uz iestatīto vērtību 1 sekundes laikā).

Vietnē Domoticz ir iespējams izveidot virtuālu slēdzi, kuru var iestatīt (panelī Slēdži) kā SwitchType = Dimmer, pēc tam jūs varat atrast slaidu joslu, kuru var pārvietot no 0 līdz 100%. Lai izlaistu šo procentuālo vērtību vietnē EspEasy, ir jāievēro instrukcijas, kas norādītas vietnēhttps://www.domoticz.com/forum/viewtopic.php?t=20583

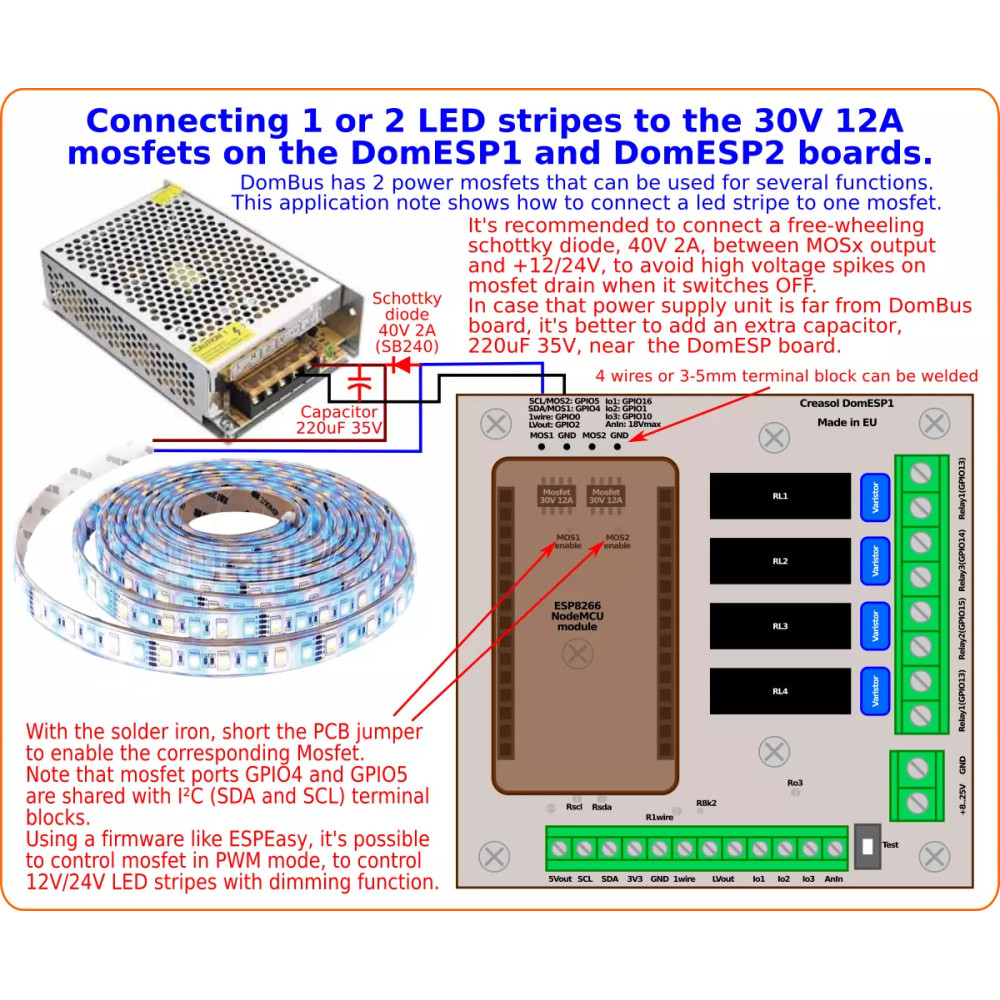

PCB var atrast divus caurumus katram MOSFET, vienu marķējot kā MOS1, kas jāpievieno kravas - spailei (Led strip?), Bet otru - kā GND, kas jāpievieno pie - kravas barošanas avots. Gan slodzes barošanas spraudnis, gan DomESP1 barošanas avots tiks iekšēji savienoti kopā.

Lai iespējotu mosfet izvadi, PCB džemperim, kas apzīmēts kā MOSx iespējojums, jābūt īssavienotam, izmantojot lodēšanas dzelzi. MOS1 ir viens un tas pats SDA GPIO, savukārt MOS2 - tas pats SCL GPIO, tādējādi ļaujot MOSFET zaudēt iespēju izmantot SDA vai SCL kā ievades / izvades / I2C. Atceries

DomESP1 izmantošana enerģijas patēriņa / produkcijas nolasīšanai no enerģijas skaitītāja un temperatūras, izmantojot 1 vadu temperatūras sensorus DS18B20
