Introduksjon

ESP8266er en veldig kraftig ogbillig MCU utstyrt med WiFi-mottaker, veldig nyttig for å utvide innganger / utganger fra enBringebær / Domoticz-kontroller.

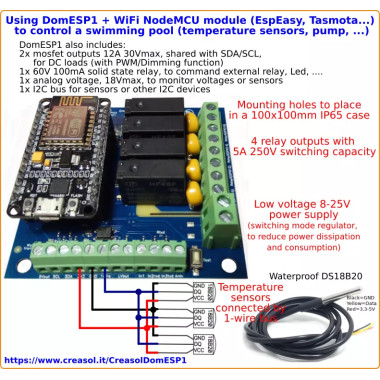

Creasol DomESP1kortet er designet for ESP8266-modul NodeMCU V3, med 900 mils topphøyde (valgfritt, lodding av ekstra overskrifter, det er mulig å bruke 1100mils-modulen eller WeMos D1 mini-modul), ogintegrerer hele kretsløpet for å administrere digitale innganger, en analog inngang, 4 reléutganger, 1 lavspenningsutgang, I2C-buss, 1-ledningsbuss og 2 mosfet-utganger med 10A 30Vmax-kapasitet.

LED-lampene på hver inngang, utgang og buss tillater å kontrollere statusen til kortet og fant eventuelle problemer med ledningstilkoblinger eller fastvarekonfigurasjon: LED-er aktiveres ved å trykke på knappenTest.

LED-funksjonene aktiverer og strømforsyningen i byttemodus fører til full kontroll av innganger / utganger med et optimalisert strømforbruk, selv om ESP8266-modul og firmware ikke er designet for å være virkelig "grønn".

Lavspenningsutgang har et solid state-relé med 100mA 60V-kapasitet designet for å kjøre elektroniskbrettinnganger som kjele på / av inngang eller gate / garasjeport startkommando, og bruker bare 5mW strøm.
Hvert relé bruker omtrent 200 mW strøm:hvis det er behov for flere releer, anbefales det å bruke smartere enheter somCreasol DomBus31som har 6x 5A SPST-reléutganger + 2x 10A SPDT-reléutganger, og hvert relé bruker mindre enn 50mW strøm.

Vi anbefaler å programmere ESP8266-modulen ved hjelp av ESPEasy firmware, slik at den passer til Domoticz-kontrolleren, en av de mest DIY-kontrollerne for hjemmeautomatiseringssystemer.

Det er mulig å kjøpe:

1. devanlig DomESP1-kort: klienten skal kjøpe og programmere ESP8266-modulen, header-tonehøyde på 900 mil;
2. deDomESP1-kort, med ESP8266-modulen allerede programmert med den nyeste ESPEasy-firmware.

Eventuell tilpasning du trenger, vennligst kontakt oss: vi tilbyr normalt tilpasninger selv for små mengder.

Funksjoner

• 4 reléutganger (250V 5A bryterfunksjon med ikke-induktiv belastning. Ved induktiv belastning er bryterstrømmen lavere) med 200mW strømforbruk
• 1 lavspenningsutgang (60V 100mA kapasitet) med 5mW strømforbruk
• 1 analog inngang, maks 18V, funksjon =% verdi% * 0,01828
• I2C-buss (SDA- og SCL-rekkeklemmer) som kan brukes som vanlig GPIO og deles med 10A 30Vmax-mosfetter, med PÅ / AV og dimmerfunksjon
• 1-ledningsbuss (1Wire) som kan brukes som vanlig GPIO
• bytte modus strømforsyning, for å redusere strømforbruk / spredning, med 5-25Vdc inngangsspenning
• 5Vdc og 3.3Vdc utganger tilgjengelig på terminalblokkene
• strømforbruk i standby: vanligvis 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Installasjon

Det er mulig å finne dokumentasjon på installasjonsprosessen (nedlasting av firmware og enhetskonfigurasjon) på adressenhttps://www.creasol.it/domesp1conf

Bruksanvisningen

Søknadsmerknader

p>

Creasol DomESP1 koblet til et sentralvarmesystem

Følgende diagram viser hvordan du kobler til noen temperatur- / fuktighetssensorer med en ledningsbuss for å overvåke rom- og vanntemperaturer; ESP8266 styrer en lavspenningsutgang for å aktivere / deaktivere varmesystemet, og 3 utganger for å aktivere / deaktivere 3 pumper eller ventiler.

Dette er bare et eksempel. Gjennom WiFi-tilkoblingen vil ESP8266-modulen installert på dette kortet kommunisere temperaturer til Domoticz-kontrolleren, som vil aktivere / deaktivere sentralvarmesystemet som styrer de 3 varmesonene ved å aktivere / deaktivere den tilsvarende pumpen.

Bruke mosfet til å kontrollere Led strips av PWM

DomESP1 Rev.2 har 2 mosfeter, 30V 10A, som kan brukes til å levere 12 eller 24Vdc Led-striper.

Ved å bruke EspEasy firmware på ESP8266-modulen er det mulig å kontrollere PWM-utgangen ved hjelp av en http-samtale ved hjelp av syntaksen
http: // IP_OF_ESP_MODULE / kontroll? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
for eksempel
http://192.168.1.123/control?cmd=pwm,4,512,1000
for å sette pwm på GPIO 4 (utgang MOS1), driftssyklus til 50% (verdien varierer fra0 = Av til 1023 = På), ved hjelp av en falmingstid på 1000 ms (slik at driftssyklusen endres gradvis til den innstilte verdien på 1 sekund).

I Domoticz er det mulig å lage en virtuell bryter som kan settes (i Switchs-panelet) som SwitchType = Dimmer, så kan du finne et glidefelt som kan flyttes fra 0 til 100%. For å sende ut denne prosentverdien på EspEasy er det nødvendig å følge instruksjonene påhttps://www.domoticz.com/forum/viewtopic.php?t=20583

På PCB kan du finne to hull for hver mosfet, ett merket som MOS1 som må kobles til - terminalen på lasten (Led strip?), Og et merket som GND som må kobles til - terminalen på lasten strømforsyning. Begge - terminalen for laststrømforsyning og DomESP1 strømforsyning vil være internt koblet sammen.

For å aktivere en mosfet-utgang, må en genser i PCB, merket som MOSx-aktivering, kortsluttes ved hjelp av loddejernet. MOS1 deler den samme GPIO av SDA, mens MOS2 deler den samme GPIO av SCL, slik at du kan miste muligheten til å bruke SDA eller SCL som input / output / I2C. Husk å

Bruker DomESP1 til å lese strømforbruk / produksjon fra en energimåler, og temperatur med 1-leders temperaturfølere DS18B20
