Úvod

ESP8266je veľmi silný alacný MCU vybavený WiFi transceiverom, veľmi užitočné na rozšírenie vstupov / výstupov aOvládač Raspberry / Domoticz.

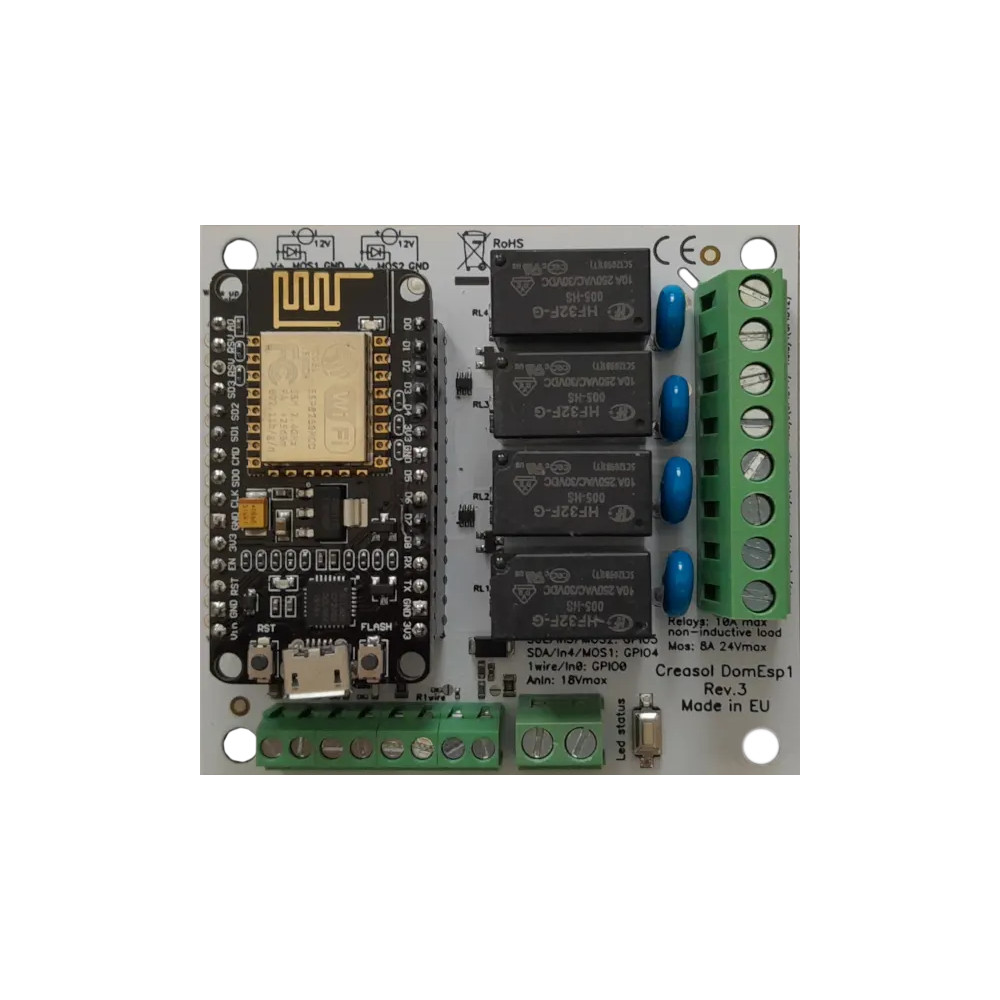

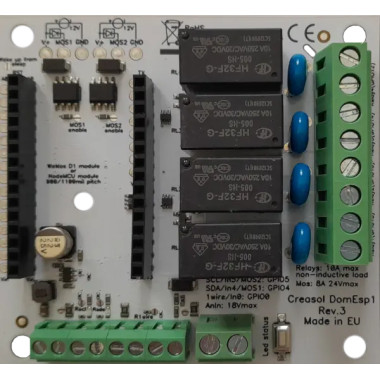

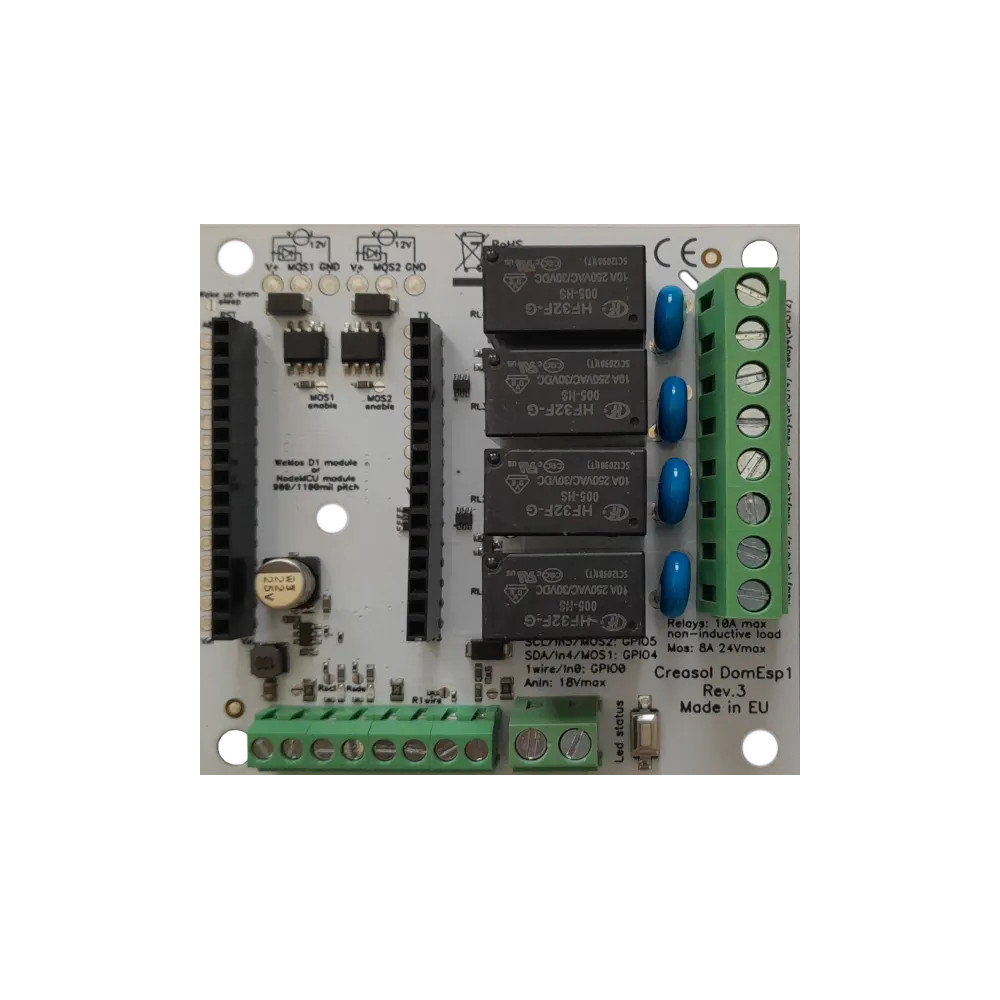

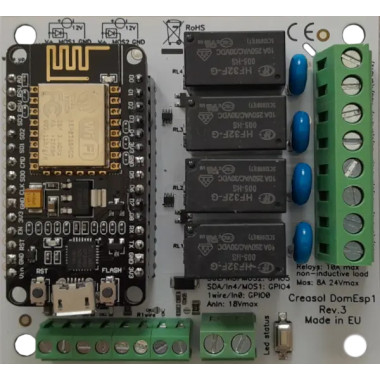

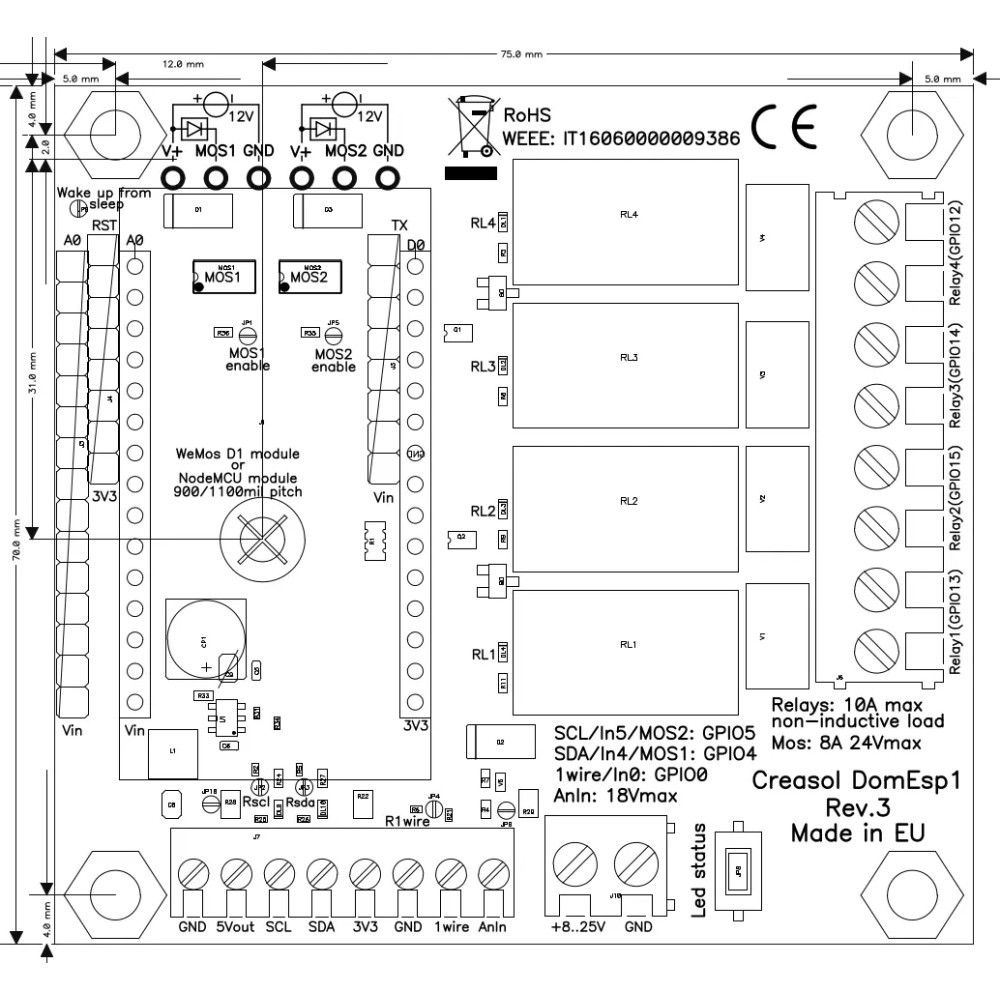

Creasol DomESP1doska je navrhnutá pre modul ESP8266 NodeMCU V3 s roztečou 900 mils (voliteľne, spájkovaním ďalších hlavičiek, je možné použiť modul 1100mils alebo mini modul WeMos D1) aintegruje celý obvod pre správu digitálnych vstupov, jeden analógový vstup, 4 reléové výstupy, 1 nízkonapäťový výstup, I2C zbernicu, 1 vodičovú zbernicu a 2 mosfetové výstupy s kapacitou 10A 30Vmax.

LED diódy na každom vstupe, výstupe a zbernici umožňujú skontrolovať stav dosky a zistili akýkoľvek problém s káblovým pripojením alebo konfiguráciou firmvéru: LED diódy sa aktivujú stlačením tlačidlaTest.

Funkcia LED umožňuje funkciu a napájací zdroj v spínacom režime vedie k úplnej kontrole vstupov / výstupov s optimalizovanou spotrebou energie, aj keď modul a firmvér ESP8266 nie sú navrhnuté tak, aby boli skutočne „zelené“.

Nízkonapäťový výstup má polovodičové relé so schopnosťou 100 mA 60 V určené na riadenie elektronikyvstupy na doske, ako je vstup zapnutia / vypnutia kotla alebo príkaz na spustenie brány / garážovej brány, a spotrebuje iba 5 mW energie.
Každé relé spotrebuje asi 200 mW energie:ak je potrebných niekoľko relé, odporúča sa používať inteligentnejšie zariadenia akoCreasol DomBus31ktorý má 6x 5A SPST reléových výstupov + 2x 10A SPDT reléové výstupy a každé relé spotrebuje menej ako 50mW energie.

Odporúčame programovať modul ESP8266 pomocou firmvéru ESPEasy, aby bol vhodný pre radič Domoticz, jeden z najbežnejších radičov pre domáce automatizačné systémy.

Je možné kúpiť:

1. theobyčajná doska DomESP1: klient by si mal kúpiť a naprogramovať modul ESP8266 s rozstupom 900 mil.
2. theDoska DomESP1 s modulom ESP8266 už naprogramovaným na najnovší firmvér ESPEasy.

Ak potrebujete akékoľvek prispôsobenie, kontaktujte nás: obvykle poskytujeme prispôsobenie aj pre malé množstvá.

Vlastnosti

• 4 reléové výstupy (možnosť prepínania 250 V 5 A s neinduktívnou záťažou. V prípade indukčnej záťaže je spínací prúd nižší) so spotrebou 200 mW
• 1 nízkonapäťový výstup (60 V, 100 mA) so spotrebou energie 5 mW
• 1 analógový vstup, max. 18 V, funkcia =% hodnota% * 0,01828
• Zbernica I2C (svorkovnice SDA a SCL), ktorú je možné použiť ako bežné GPIO a je zdieľaná s mosfety 10A 30 Vmax, so zapínaním a vypínaním a stmievačom.
• 1-vodičová zbernica (1Wire), ktorú je možné použiť ako bežné GPIO
• spínaný zdroj napájania, na zníženie spotreby / rozptylu energie, so vstupným napätím 5-25 Vdc
• Na svorkovniciach sú k dispozícii výstupy 5 Vdc a 3,3 Vdc
• spotreba prúdu v pohotovostnom režime: zvyčajne 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Inštalácia

Na adrese je možné nájsť dokumentáciu k procesu inštalácie (stiahnutie firmvéru a konfigurácia zariadenia)https://www.creasol.it/domesp1conf

Návod na použitie

Poznámky k aplikácii

p>

C.reasol DomESP1 pripojený k systému ústredného kúrenia

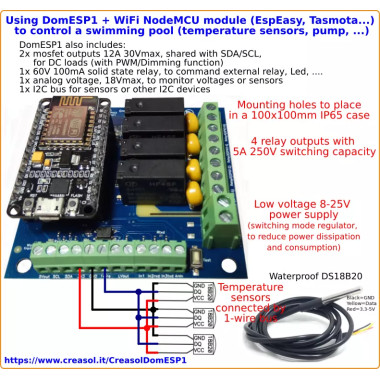

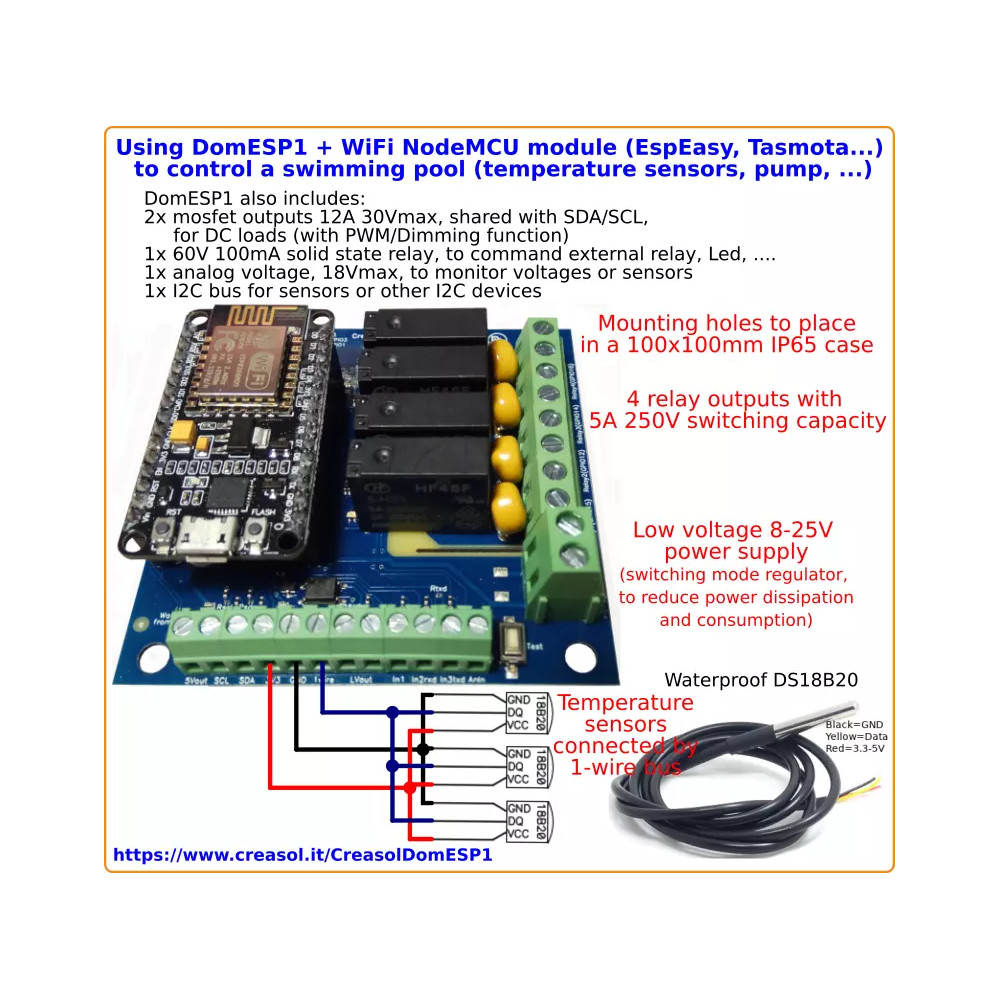

Nasledujúca schéma ukazuje, ako pripojiť niektoré snímače teploty / vlhkosti pomocou 1-vodičovej zbernice na sledovanie teploty miestnosti a vody; ESP8266 ovláda jeden nízkonapäťový výstup na zapnutie / vypnutie vykurovacieho systému a 3 výstupy na zapnutie / vypnutie 3 čerpadiel alebo ventilov.

Toto je iba príklad. Prostredníctvom WiFi pripojenia modul ESP8266 nainštalovaný na tejto doske bude komunikovať teploty s regulátorom Domoticz, ktorý povolí / zakáže systém ústredného kúrenia ovládajúci 3 vykurovacie zóny povolením / zakázaním príslušného čerpadla.

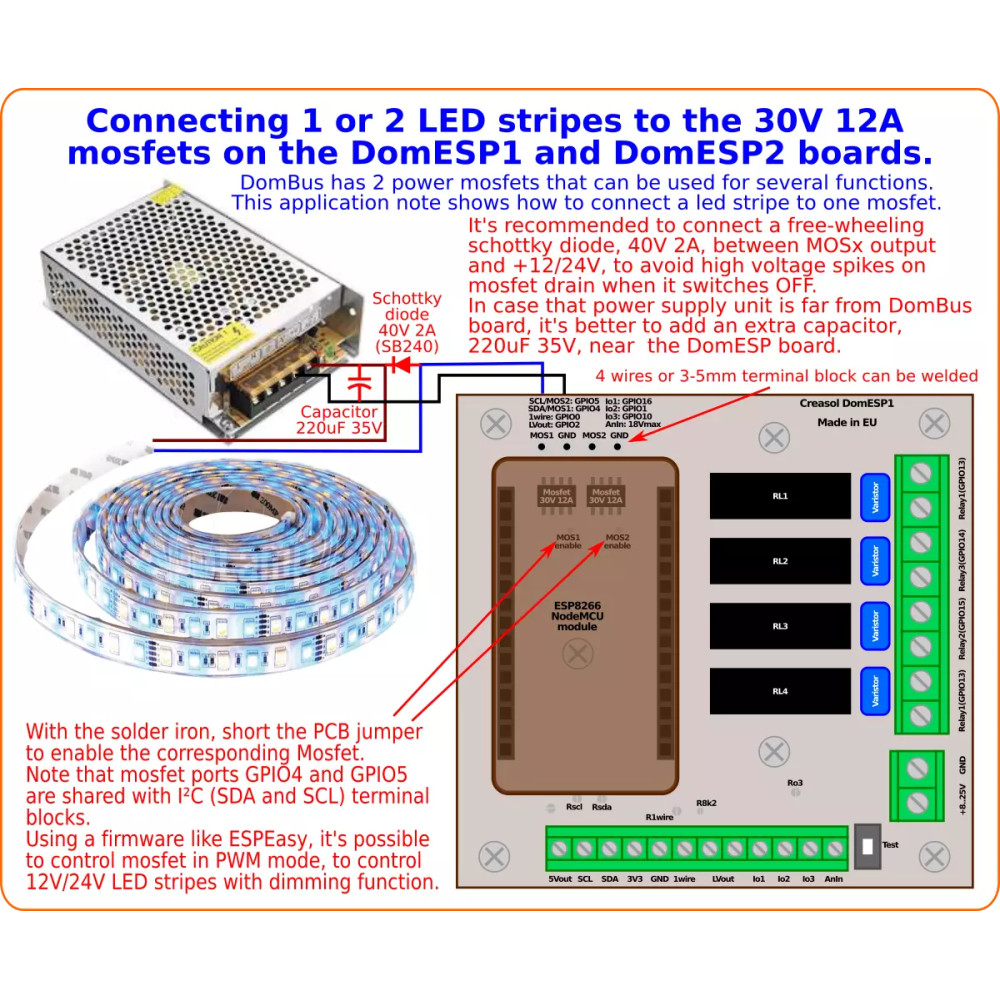

Pomocou mosfetu ovládam Led pásy pomocou PWM

DomESP1 Rev.2 má 2 mosfety, 30 V 10 A, ktoré môžu byť použité na napájanie 12 alebo 24 V DC Led pásikov.

Pomocou firmvéru EspEasy na module ESP8266 je možné riadiť výstup PWM pomocou volania http pomocou syntaxe
http: // IP_OF_ESP_MODULE / kontrola? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
napríklad
http://192.168.1.123/control?cmd=pwm,4 512,1000
pre nastavenie pwm na GPIO 4 (výstup MOS1), pracovný cyklus na 50% (hodnota sa líši od0 = vypnuté až 1023 = zapnuté), s využitím času vyblednutia 1 000 ms (takže sa pracovný cyklus postupne zmení na nastavenú hodnotu za 1 sekundu).

V Domoticz je možné vytvoriť virtuálny prepínač, ktorý je možné nastaviť (na paneli Prepínače) ako SwitchType = Dimmer, potom nájdete posuvný panel, ktorý je možné posúvať od 0 do 100%. Pre výstup tejto percentuálnej hodnoty na EspEasy je potrebné postupovať podľa pokynov nahttps://www.domoticz.com/forum/viewtopic.php?t=20583

Na PCB nájdete dva otvory pre každý mosfet, jeden označený ako MOS1, ktorý musí byť pripojený k - svorke záťaže (Led pásik?), A druhý označený ako GND, ktorý musí byť pripojený k - svorke - napájací zdroj záťaže. Obe - svorka napájacieho zdroja a napájací zdroj DomESP1 budú vzájomne prepojené.

Pre povolenie výstupu MOSFET musí byť prepojka na PCB, označená ako MOSx povolená, skratovaná pomocou spájkovačky. MOS1 zdieľa rovnaké GPIO ako SDA, zatiaľ čo MOS2 zdieľa rovnaké GPIO ako SCL, takže vďaka mosfetu stratíte možnosť používať SDA alebo SCL ako vstup / výstup / I2C. Nezabudnite

Používanie protokolu DomESP1 na čítanie spotreby / výroby energie z elektromeru a teploty pomocou 1-vodičových teplotných senzorov DS18B20
