Úvod

ESP8266je velmi silný alevné MCU vybavené WiFi transceiverem, velmi užitečné pro rozšíření vstupů / výstupů aŘadič Raspberry / Domoticz.

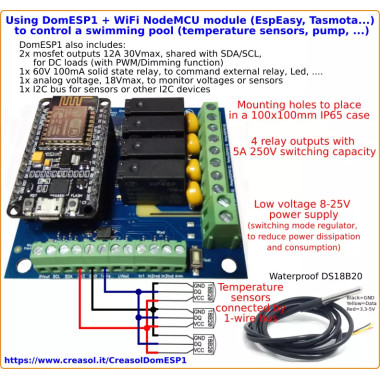

Creasol DomESP1deska je určena pro modul ESP8266 NodeMCU V3 s roztečí 900 mils (volitelně, pájení dalších hlaviček, je možné použít modul 1100mils nebo mini modul WeMos D1) aintegruje celý obvod pro správu digitálních vstupů, jeden analogový vstup, 4 reléové výstupy, 1 nízkonapěťový výstup, sběrnici I2C, 1wire bus a 2 mosfetové výstupy s možností 10A 30Vmax.

LED diody na každém vstupu, výstupu a sběrnici umožňují zkontrolovat stav desky a zjistily jakýkoli problém s kabelovým připojením nebo konfigurací firmwaru: LED diody se aktivují stisknutím tlačítkaTest.

Funkce LED umožňují aktivaci a spínací režim napájení vede k plné kontrole vstupů / výstupů s optimalizovanou spotřebou energie, i když modul a firmware ESP8266 nejsou navrženy tak, aby byly skutečně „zelené“.

Nízkonapěťový výstup má polovodičové relé se schopností 100 mA 60 V určené k řízení elektronikyvstupy na desce, jako je vstup zapnutí / vypnutí kotle nebo povel ke spuštění brány / garážové brány, a spotřebovává pouze 5 mW energie.
Každé relé spotřebovává přibližně 200 mW energie:pokud je potřeba více relé, doporučuje se používat chytřejší zařízení jakoCreasol DomBus31který má 6x 5A SPST reléové výstupy + 2x 10A SPDT reléové výstupy a každé relé spotřebovává méně než 50mW energie.

Doporučujeme programovat modul ESP8266 pomocí firmwaru ESPEasy, aby byl vhodný pro řadič Domoticz, jeden z nejvíce DIY řadičů pro systémy domácí automatizace.

Je možné zakoupit:

1. theobyčejná deska DomESP1: klient by si měl koupit a naprogramovat sám modul ESP8266, rozteč 900 mil. hlaviček;
2. theDeska DomESP1 s modulem ESP8266 již naprogramovaným nejnovějším firmwarem ESPEasy.

Jakékoli přizpůsobení, které potřebujete, kontaktujte nás: obvykle poskytujeme přizpůsobení i pro malá množství.

Funkce

• 4 reléové výstupy (spínací schopnost 250 V 5 A s neinduktivní zátěží. V případě indukční zátěže je spínací proud nižší) se spotřebou energie 200 mW
• 1 nízkonapěťový výstup (schopnost 60 V 100 mA) se spotřebou energie 5 mW
• 1 analogový vstup, max.18 V, funkce =% hodnota% * 0,01828
• Sběrnice I2C (svorkovnice SDA a SCL), kterou lze použít jako normální GPIO a je sdílena s mosfety 10A 30Vmax, s možností zapnutí / vypnutí a stmívání
• 1wire bus (1Wire), který lze použít jako normální GPIO
• spínaný napájecí zdroj, pro snížení spotřeby / ztrátového výkonu, se vstupním napětím 5-25 Vdc
• Na svorkovnicích jsou k dispozici výstupy 5 Vdc a 3,3 Vdc
• spotřeba proudu v pohotovostním režimu: obvykle 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Instalace

Na adrese je možné najít dokumentaci procesu instalace (stažení firmwaru a konfigurace zařízení)https://www.creasol.it/domesp1conf

Návod k použití

Poznámky k aplikaci

p>

Creasol DomESP1 připojený k systému ústředního vytápění

Následující diagram ukazuje, jak připojit některá čidla teploty / vlhkosti pomocí sběrnice 1wire k monitorování teploty v místnosti a vody; ESP8266 ovládá jeden nízkonapěťový výstup pro zapnutí / vypnutí topného systému a 3 výstupy pro zapnutí / vypnutí 3 čerpadel nebo ventilů.

Toto je jen příklad. Prostřednictvím WiFi připojení bude modul ESP8266 nainstalovaný na této desce komunikovat teploty s regulátorem Domoticz, který aktivuje / deaktivuje systém ústředního topení ovládající 3 topné zóny povolením / deaktivací příslušného čerpadla.

Používání MOSFETu pro ovládání LED pásků pomocí PWM

DomESP1 Rev.2 má 2 mosfety, 30 V 10 A, které lze použít k napájení 12 nebo 24 V stejnosměrných LED pásků.

Pomocí firmwaru EspEasy na modulu ESP8266 je možné ovládat výstup PWM pomocí volání http pomocí syntaxe
http: // IP_OF_ESP_MODULE / ovládání? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
například
http://192.168.1.123/control?cmd=pwm,4,512,1000
pro nastavení pwm na GPIO 4 (výstup MOS1), pracovní cyklus na 50% (hodnota se liší od0 = Vypnuto až 1023 = Zapnuto), s použitím doby blednutí 1000 ms (takže se pracovní cyklus postupně mění na nastavenou hodnotu za 1 sekundu).

V Domoticzu je možné vytvořit virtuální přepínač, který lze nastavit (na panelu Přepínače) jako SwitchType = Dimmer, poté najdete posuvník, který lze posunout z 0 na 100%. Pro výstup této procentuální hodnoty na EspEasy je nutné postupovat podle pokynů nahttps://www.domoticz.com/forum/viewtopic.php?t=20583

Na desce plošných spojů najdete dva otvory pro každý mosfet, jeden označený jako MOS1, který musí být připojen k - svorce zátěže (Led strip?), A druhý označený jako GND, který musí být připojen k - svorce napájecí zdroj zátěže. Obě - svorka napájecího zdroje a napájecí zdroj DomESP1 budou interně propojeny dohromady.

Chcete-li povolit výstup MOSFET, musíte propojku v desce plošných spojů, označenou jako MOSx povolit, zkratovat pomocí páječky. MOS1 sdílí stejné GPIO SDA, zatímco MOS2 sdílí stejné GPIO SCL, takže povolením MOSFETu ztratíte možnost používat SDA nebo SCL jako vstup / výstup / I2C. Nezapomeňte

Používání DomESP1 ke čtení spotřeby / výroby energie z měřiče energie a teploty pomocí 1vodičových teplotních senzorů DS18B20
