Invoering

ESP8266is een zeer krachtige engoedkope MCU uitgerust met WiFi-transceiver, erg handig om inputs / outputs van eenFramboos / Domoticz-controller.

Creasol DomESP1board is ontworpen voor ESP8266 module NodeMCU V3, met 900 mils header pitch (optioneel, solderen extra headers, het is mogelijk om de 1100mils module of WeMos D1 mini module te gebruiken), enintegreert het hele circuit om digitale ingangen te beheren, een analoge ingang, 4 relaisuitgangen, 1 laagspanningsuitgang, I2C-bus, 1-draads bus en 2 mosfet-uitgangen met 10A 30Vmax-capaciteit.

De LED's op elke ingang, uitgang en bus maken het mogelijk om de status van de kaart te controleren en eventuele problemen met draadverbindingen of firmwareconfiguratie te ontdekken: LED's worden ingeschakeld door op de knop te drukkenTest.

De leds maken het mogelijk en de schakelende voeding leidt tot een volledige controle van de in- / uitgangen met een geoptimaliseerd stroomverbruik, zelfs als de ESP8266-module en firmware niet ontworpen zijn om echt "groen" te zijn.

De laagspanningsuitgang heeft een solid-state relais met een capaciteit van 100mA 60V, ontworpen om elektronisch aan te sturenboard inputs zoals ketel aan / uit input of poort / garagedeur start commando, en verbruikt slechts 5mW aan stroom.
Elk relais verbruikt ongeveer 200 mW vermogen:als er meerdere relais nodig zijn, is het aan te raden om slimmere apparaten zoalsCreasol DomBus31met 6x 5A SPST-relaisuitgangen + 2x 10A SPDT-relaisuitgangen en elk relais verbruikt minder dan 50mW aan vermogen.

We raden aan om de ESP8266-module te programmeren met behulp van ESPEasy-firmware, om deze geschikt te maken voor de Domoticz-controller, een van de meest doe-het-zelfcontrollers voor domoticasystemen.

Het is mogelijk om:

1. degewoon DomESP1-bord: de klant dient de ESP8266-module, 900 mil header pitch, zelf aan te schaffen en te programmeren;
2. deDomESP1-kaart, met de ESP8266-module al geprogrammeerd met de nieuwste ESPEasy-firmware.

Neem voor alle aanpassingen die u nodig heeft contact met ons op: we bieden normaal gesproken zelfs aanpassingen voor kleine hoeveelheden.

Kenmerken

• 4 relaisuitgangen (250V 5A schakelvermogen met niet-inductieve belasting. In geval van inductieve belasting is de schakelstroom lager) met 200mW stroomverbruik
• 1 laagspanningsuitgang (60V 100mA capaciteit) met 5mW stroomverbruik
• 1 analoge ingang, 18V max, functie =% waarde% * 0,01828
• I2C-bus (SDA- en SCL-klemmenblokken) die kan worden gebruikt als normale GPIO en wordt gedeeld met 10A 30Vmax mosfets, met AAN / UIT en dimmermogelijkheid
• 1wire bus (1Wire) die kan worden gebruikt als normale GPIO
• schakelende voeding, om stroomverbruik / dissipatie te verminderen, met een ingangsspanning van 5-25Vdc
• 5Vdc en 3.3Vdc uitgangen beschikbaar op de klemmenblokken
• stroomverbruik in stand-by: typisch 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Installatie

Het is mogelijk om documentatie van het installatieproces (firmware-download en apparaatconfiguratie) op het adres te vindenhttps://www.creasol.it/domesp1conf

Handleiding

Toepassingsnotities

p>

Creasol DomESP1 aangesloten op een cv-installatie

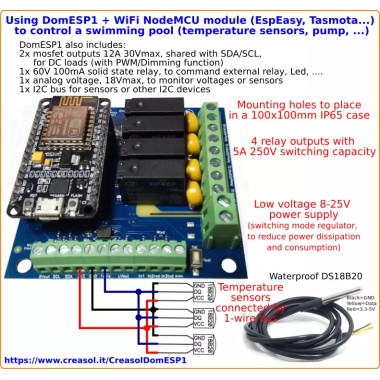

Het volgende diagram laat zien hoe sommige temperatuur- / vochtigheidssensoren via een 1-draads bus kunnen worden aangesloten om de kamer- en watertemperaturen te bewaken; De ESP8266 regelt een laagspanningsuitgang om het verwarmingssysteem in / uit te schakelen, en 3 uitgangen om 3 pompen of kleppen in / uit te schakelen.

Dit is slechts een voorbeeld. Via de WiFi-verbinding zal de ESP8266-module die op dit bord is geïnstalleerd de temperaturen communiceren naar de Domoticz-controller, die het centrale verwarmingssysteem dat de 3 verwarmingszones bestuurt, zal in- / uitschakelen door de bijbehorende pomp in / uit te schakelen.

Met behulp van de mosfet om ledstrips aan te sturen door PWM

DomESP1 Rev.2 heeft 2 mosfets, 30V 10A, die gebruikt kunnen worden om 12 of 24Vdc Led strips te leveren.

Met behulp van EspEasy-firmware op de ESP8266-module is het mogelijk om de PWM-uitvoer te besturen door een http-oproep, met behulp van de syntaxis
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
bijvoorbeeld
http://192.168.1.123/control?cmd=pwm,4,512,1000
om pwm in te stellen op GPIO 4 (uitgang MOS1), duty cycle tot 50% (waarde varieert van0 = Uit tot 1023 = Aan), gebruikmakend van een fadingtijd van 1000 ms (dus de duty-cycle verandert geleidelijk naar de ingestelde waarde in 1 seconde).

In Domoticz is het mogelijk om een virtuele switch te maken die (in het Switchs paneel) ingesteld kan worden als SwitchType = Dimmer, dan vind je een slidebar die van 0 naar 100% verschoven kan worden. Om dit percentage op EspEasy uit te voeren, moet u de instructies volgen ophttps://www.domoticz.com/forum/viewtopic.php?t=20583

In de print vind je twee gaten voor elke mosfet, een gemarkeerd als MOS1 die moet worden aangesloten op de - aansluiting van de belasting (ledstrip?), En een gemarkeerd als GND die moet worden aangesloten op de - aansluiting van van de voeding van de belasting. Beide - aansluiting van de belastingvoeding en de DomESP1-voeding zullen intern met elkaar worden verbonden.

Om een mosfet-uitgang mogelijk te maken, moet een jumper op de printplaat, gemarkeerd als MOSx enable, worden kortgesloten met behulp van het soldeerbout. MOS1 deelt dezelfde GPIO van SDA, terwijl MOS2 dezelfde GPIO van SCL deelt, dus als je een mosfet toestaat, verlies je de mogelijkheid om SDA of SCL te gebruiken als input / output / I2C. Onthoud om

DomESP1 gebruiken om stroomverbruik / productie van een energiemeter en temperatuur af te lezen door middel van 1-draads temperatuursensoren DS18B20

h3>
