Johdanto

ESP8266on erittäin voimakas jahalpa MCU varustettu WiFi-lähetin-vastaanottimella, erittäin hyödyllinen a: n tulojen / lähtöjen laajentamiseksiVadelma / Domoticz-ohjain.

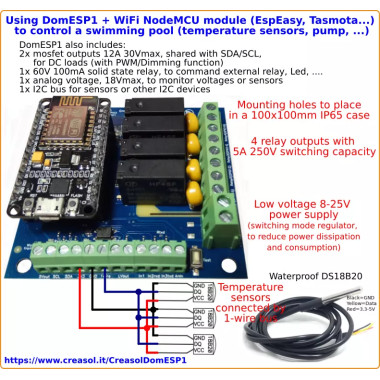

Creasol DomESP 1kortti on suunniteltu ESP8266-moduulille NodeMCU V3, 900 millin otsikkokorkeudella (valinnaisesti juotettaessa ylätunnisteita, on mahdollista käyttää 1100mils-moduulia tai WeMos D1 -minimoduulia), jaintegroi koko piirin digitaalisten tulojen, yhden analogisen tulon, 4 relelähdön, 1 matalajännitteisen lähdön, I2C-väylän, 1-johdinväylän ja 2 mosfet-lähdön hallintaan 10A 30Vmax -ominaisuudella.

Jokaisen tulon, lähdön ja väylän LEDit mahdollistavat kortin tilan tarkistamisen ja löysivät ongelmia johdinliitännöissä tai laiteohjelmiston kokoonpanossa: LEDit otetaan käyttöön painamalla painikettaTestata.

LED-valot mahdollistavat toiminnon ja kytkentätilan virtalähde johtavat tulojen / lähtöjen täydelliseen hallintaan optimoidulla virrankulutuksella, vaikka ESP8266-moduulia ja laiteohjelmistoa ei ole suunniteltu todella "vihreiksi".

Pienjännitelähdössä on 100 mA: n 60 V: n puolijohderele, joka on suunniteltu ajamaan elektronisestipiirilähdöt, kuten kattilan on / off-tulo tai portin / autotallin oven käynnistyskomento, ja kuluttaa vain 5 mW virtaa.
Jokainen rele kuluttaa noin 200 mW tehoa:jos tarvitaan useita releitä, on suositeltavaa käyttää älykkäämpiä laitteita, kutenCreasol DomBus 31jossa on 6x 5A SPST-relelähtö + 2x 10A SPDT-relelähtö ja jokainen rele kuluttaa vähemmän kuin 50mW virtaa.

Suosittelemme ohjelmoimaan ESP8266-moduulin ESPEasy-laiteohjelmiston avulla, jotta se sopisi Domoticz-ohjaimelle, joka on yksi kodin automaatiojärjestelmien kaikkein DIY-ohjaimista.

On mahdollista ostaa:

1. tavallinen DomESP1-kortti: asiakkaan tulisi ostaa ja ohjelmoida itse ESP8266-moduuli, 900 miljoonan otsikkokorkeus;
2. DomESP1-kortti, jossa ESP8266-moduuli on jo ohjelmoitu uusimmalla ESPEasy-laiteohjelmistolla.

Tarvittavat mukautukset, ota meihin yhteyttä: tarjoamme yleensä mukautuksia myös pienille määrille.

ominaisuudet

• 4 relelähtöä (250 V 5 A: n kytkentäominaisuus ei-induktiivisella kuormalla. Induktiivisen kuormituksen tapauksessa kytkinvirta on pienempi) 200 mW: n virrankulutuksella
• 1 pienjännitelähtö (60 V 100 mA: n kapasiteetti) 5 mW: n virrankulutuksella
• 1 analogiatulo, 18 V maks., Toiminto =% -arvo% * 0,01828
• I2C-väylä (SDA- ja SCL-riviliittimet), jota voidaan käyttää normaalina GPIO: na ja joka on jaettu 10A 30Vmax mosfettien kanssa, ON / OFF ja himmennintoiminnolla
• 1wire-väylä (1Wire), jota voidaan käyttää normaalina GPIO: na
• kytkentätilan virtalähde, virrankulutuksen / häviön vähentämiseksi, 5-25 Vdc: n tulojännitteellä
• 5 Vdc: n ja 3,3 V DC: n lähdöt käytettävissä riviliittimissä
• virrankulutus valmiustilassa: tyypillisesti 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Asennus

Osoitteesta on mahdollista löytää asennusprosessin dokumentaatio (laiteohjelmiston lataus ja laitteen kokoonpano)https://www.creasol.it/domesp1conf

Käyttöopas

Sovellushuomautukset

p>

Creasol DomESP1 kytketty keskuslämmitysjärjestelmään

Seuraava kaavio näyttää, kuinka jotkut lämpötila- / kosteusanturit kytketään 1-johdinväylällä huoneen ja veden lämpötilojen seuraamiseksi; ESP8266 ohjaa yhtä matalajännitelähtöä lämmitysjärjestelmän kytkemiseksi päälle / pois ja 3 ulostuloa 3 pumpun tai venttiilin ottamiseksi käyttöön / pois käytöstä.

Tämä on vain esimerkki. WiFi-yhteyden kautta tälle kortille asennettu ESP8266-moduuli välittää lämpötilat Domoticz-ohjaimelle, mikä sallii / poistaa käytöstä keskuslämmitysjärjestelmän, joka ohjaa 3 lämmitysaluetta ottamalla käyttöön / pois käytöstä vastaavan pumpun.

Led-nauhojen ohjaaminen PWM: llä mosfetin avulla

DomESP1 Rev.2: ssa on 2 mosfetiä, 30V 10A, joita voidaan käyttää 12 tai 24Vdc Led-nauhojen toimittamiseen.

ESP8266-moduulin EspEasy-laiteohjelmiston avulla PWM-ulostuloa on mahdollista hallita http-puhelulla syntaksin avulla
http: // IP_OF_ESP_MODULE / ohjaus? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
esimerkiksi
http://192.168.1.123/control?cmd=pwm,4 512,1000
asettaa pwm GPIO 4: een (lähtö MOS1), käyttöjakso 50% (arvo vaihtelee välillä0 = Pois päältä arvoon 1023 = Päällä), käyttäen häipymisaikaa 1000 ms (joten toimintajakso muuttuu vähitellen asetetuksi arvoksi 1 sekunnissa).

Domoticzissa on mahdollista luoda virtuaalikytkin, joka voidaan asettaa (Kytkimet-paneelissa) nimellä SwitchType = Dimmer, ja sitten löydät liukupalkin, jota voidaan siirtää 0: sta 100%: iin. Tämän prosenttiarvon tuottaminen EspEasy-sovelluksessa on välttämätöntä noudattamalla ohjeitahttps://www.domoticz.com/forum/viewtopic.php?t=20583

Piirilevystä löytyy kaksi reikää kullekin mosfetille, yksi merkitty MOS1: ksi, joka on kytkettävä kuorman - napaan (Led-nauha?), Ja toinen GND: hen, joka on kytkettävä kuorman virtalähde. Sekä kuormitusjännitteen pääte että DomESP1-virtalähde kytketään sisäisesti yhteen.

MOSFET-ulostulon ottamiseksi käyttöön PCB: n hyppyjohdin, joka on merkitty MOSx-käyttöön, on oikosuljettava juotosraudalla. MOS1 jakaa saman SDA: n GPIO: n, kun taas MOS2 jakaa saman SCL: n GPIO: n, joten mosfetin avulla voit menettää mahdollisuuden käyttää SDA: ta tai SCL: ää tulona / ulostulona / I2C: nä. Muista

DomESP1: n käyttö virrankulutuksen / tuotannon lukemiseen energiamittarista ja lämpötilasta 1-johdinlämpötila-antureilla DS18B20
