Creasol DomESP1: Input/output/supply board for ESP8266 module

Bevezetés

ESP8266nagyon erős ésolcsó WiFi adó-vevővel felszerelt MCU, nagyon hasznos az a bemeneteinek / kimeneteinek bővítéséhezMálna / Domoticz vezérlő.

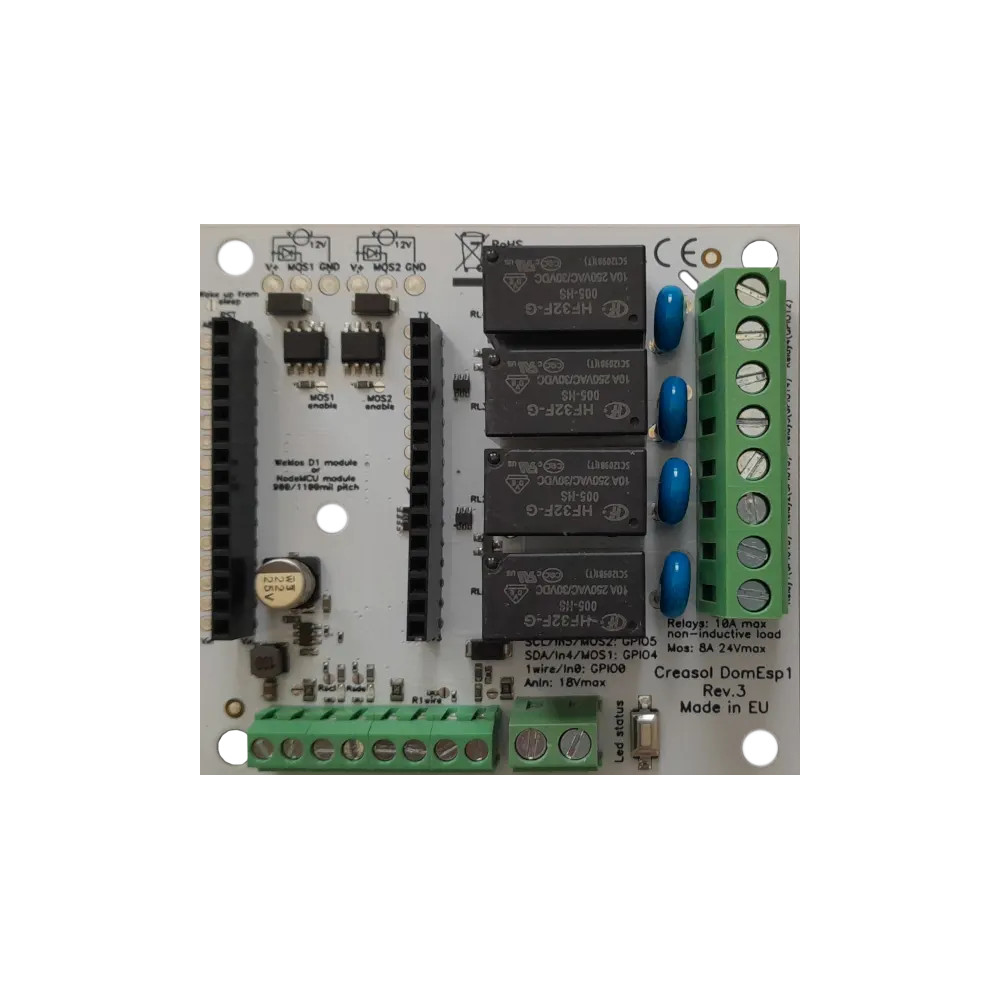

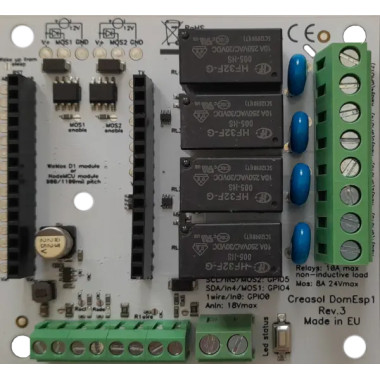

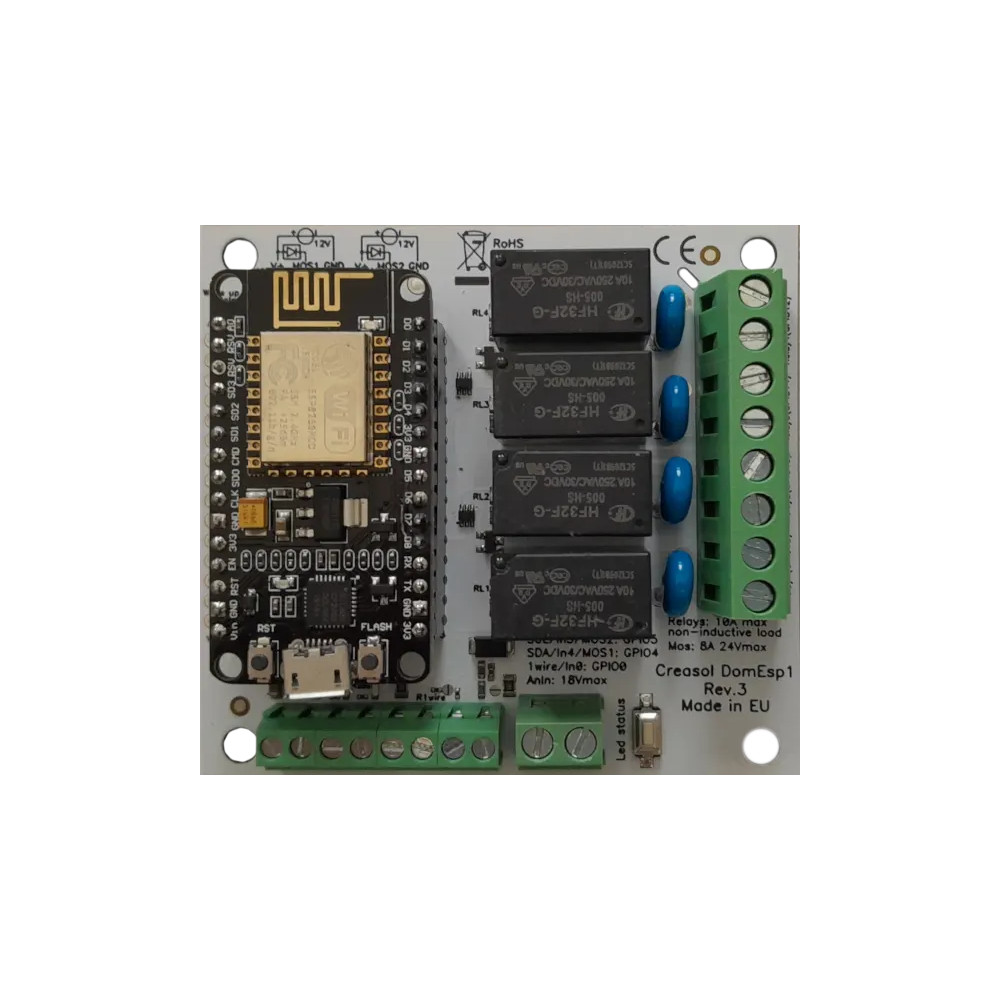

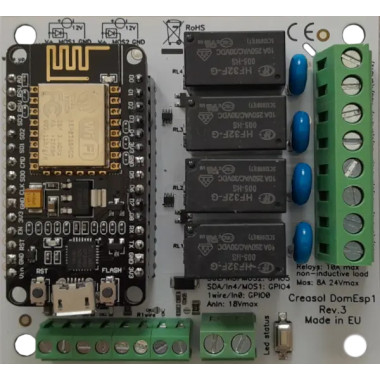

Creasol DomESP1a táblát az ESP8266 NodeMCU V3 modulhoz tervezték, 900 millis fejlécmagassággal (opcionálisan további fejlécek forrasztásával lehetséges az 1100mils vagy a WeMos D1 mini modul használata), ésintegrálja az egész áramkört a digitális bemenetek, egy analóg bemenet, 4 relékimenet, 1 kisfeszültségű kimenet, I2C busz, 1 vezetékes busz és 2 mosfet kimenet kezelésére 10A 30Vmax képességgel.

A LED-ek minden bemeneten, kimeneten és buszon lehetővé teszik a kártya állapotának ellenőrzését, és bármilyen problémát találtak a vezetékes csatlakozásokban vagy a firmware konfigurálásában: A LED-ek a gomb megnyomásával engedélyezhetőkTeszt.

A LED-ek lehetővé teszik a funkciót, és a kapcsolási módú tápegység a bemenetek / kimenetek teljes szabályozásához vezet optimalizált energiafogyasztással, még akkor is, ha az ESP8266 modult és a firmware-t nem úgy tervezték, hogy valóban "zöld" legyen.

Az alacsony feszültségű kimenetnek szilárdtest reléje van 100mA 60V képességgel, amelyet elektronikus vezetésre terveztektábla bemenetek, például kazán be / ki bemenet vagy kapu / garázskapu indítási parancs, és csak 5mW energiát fogyasztanak.
Minden relé körülbelül 200mW energiát fogyaszt:Ha több relére van szükség, akkor ajánlatos intelligensebb eszközöket használni, mint plCreasol DomBus316x 5A SPST relékimenettel + 2x 10A SPDT relékimenettel rendelkezik, és mindegyik relé kevesebb, mint 50mW energiát fogyaszt.

Javasoljuk az ESP8266 modul programozását az ESPEasy firmware használatával, hogy ez alkalmas legyen a Domoticz vezérlőre, amely az otthoni automatizálási rendszerek egyik legtöbb barkácsolási vezérlője.

Lehetséges vásárolni:

1. azsima DomESP1 kártya: az ügyfélnek magának kell megvásárolnia és beprogramoznia az ESP8266 modult, 900 millió fejlécmagassággal;
2. azDomESP1 kártya, az ESP8266 modullal már beprogramozva a legújabb ESPEasy firmware-rel.

Ha bármilyen testreszabásra szüksége van, kérjük, lépjen kapcsolatba velünk: általában kis mennyiségekre is testreszabást biztosítunk.

Jellemzők

• 4 relékimenet (250V 5A kapcsoló képesség nem induktív terheléssel. Induktív terhelés esetén a kapcsolóáram alacsonyabb) 200mW energiafogyasztással
• 1 kisfeszültségű kimenet (60V 100mA kapacitás) 5mW energiafogyasztással
• 1 analóg bemenet, 18 V max, függvény =% érték% * 0,01828
• I2C busz (SDA és SCL sorkapcsok), amelyek normál GPIO-ként használhatók, és 10A 30Vmax mosfetekkel vannak megosztva, ON / OFF és dimmer funkcióval
• 1 vezetékes busz (1Wire), amely normál GPIO-ként használható
• kapcsolási üzemmódú tápegység, az energiafogyasztás / elvezetés csökkentése érdekében, 5-25Vdc bemeneti feszültséggel
• 5Vdc és 3.3Vdc kimenetek állnak rendelkezésre a sorkapcsokon
• áramfelvétel készenléti állapotban: jellemzően 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Telepítés

A címen megtalálható a telepítési folyamat (firmware letöltés és eszközkonfiguráció) dokumentációjahttps://www.creasol.it/domesp1conf

Használati utasítás

Alkalmazási megjegyzések

p>

Creasol DomESP1 csatlakozik egy központi fűtési rendszerhez

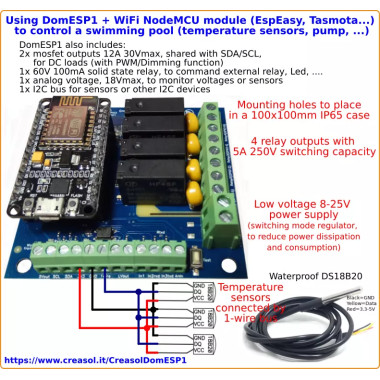

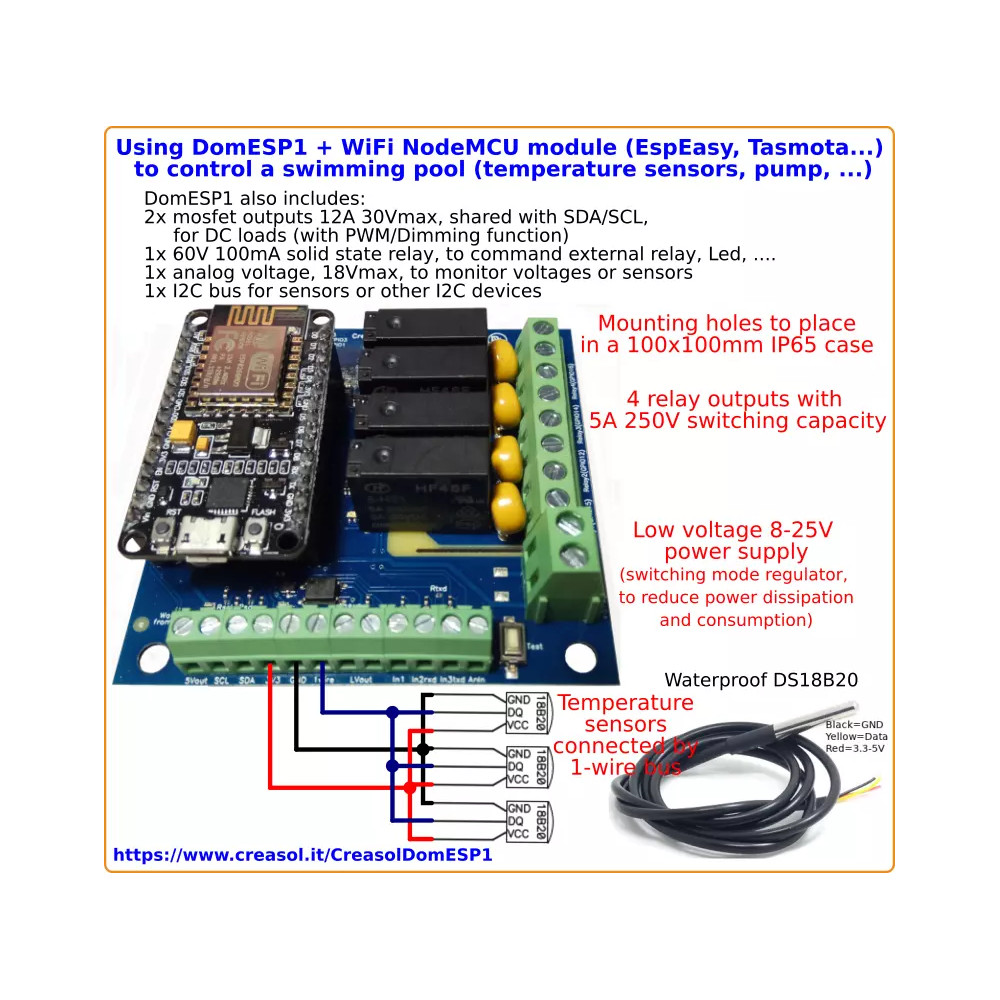

Az alábbi ábra bemutatja, hogyan lehet néhány hőmérsékleti / páratartalom-érzékelőt csatlakoztatni egyvezetékes busszal a szoba és a víz hőmérsékletének figyelemmel kísérésére; Az ESP8266 egy kisfeszültségű kimenetet vezérel a fűtési rendszer engedélyezéséhez / letiltásához, és 3 kimenetet 3 szivattyú vagy szelep engedélyezéséhez / letiltásához.

Ez csak egy példa. A WiFi kapcsolaton keresztül az erre a táblára telepített ESP8266 modul közli a hőmérsékleteket a Domoticz vezérlővel, amely lehetővé teszi / letiltja a 3 fűtési zónát vezérlő központi fűtési rendszert a megfelelő szivattyú engedélyezésével / letiltásával.

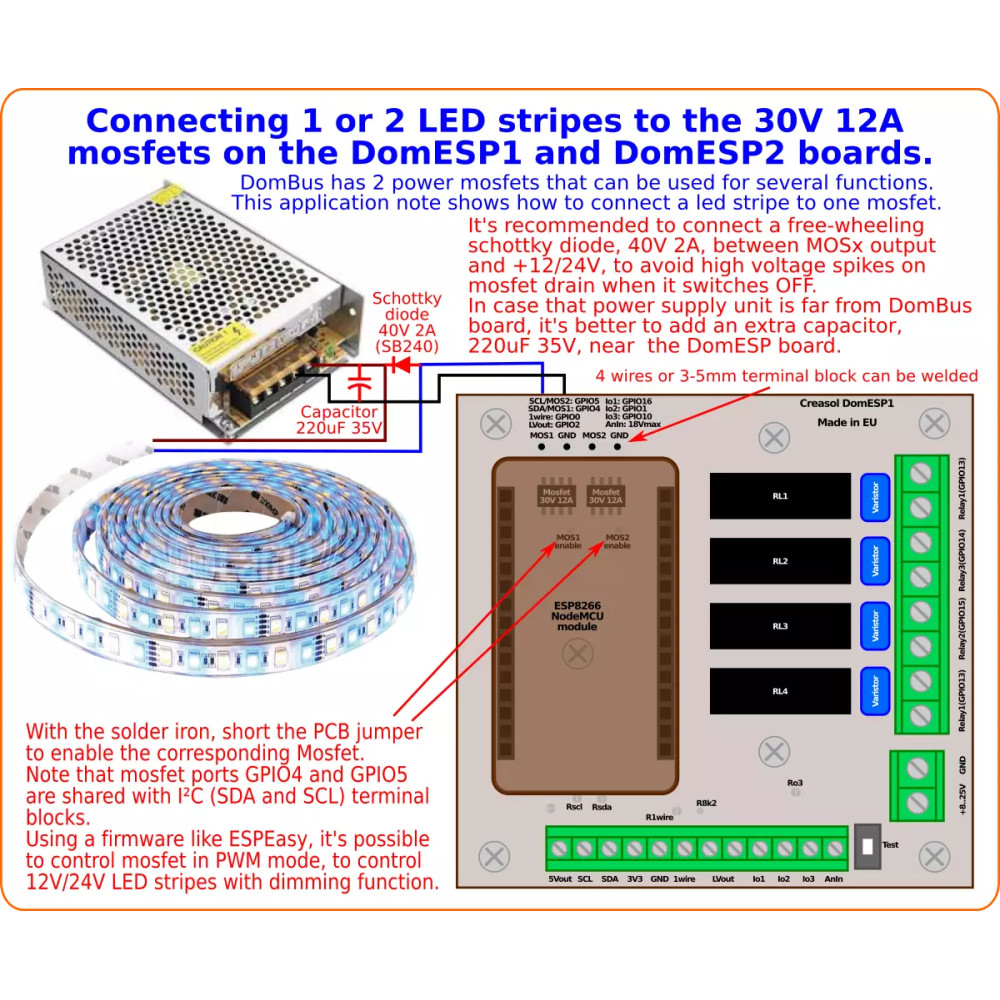

A mosfet segítségével vezérelhetjük a led szalagokat PWM segítségével

A DomESP1 Rev.2 2 mosfettel rendelkezik, 30V 10A, amelyek felhasználhatók 12 vagy 24Vdc LED szalagok szállítására.

Az EspEasy firmware használatával az ESP8266 modulon lehetséges a PWM kimenet vezérlése egy http hívással, a szintaxis használatával
http: // IP_OF_ESP_MODULE / vezérlő? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
például
http://192.168.1.123/control?cmd=pwm,4 512,1000
a pwm beállításához a GPIO 4-en (MOS1 kimenet), az üzemi ciklus 50% -ra változik (az érték változik0 = Ki 1023 = Be értékre), 1000ms-os fakulási idő használatával (tehát az üzemi ciklus 1 másodperc alatt fokozatosan változik a beállított értékre).

A Domoticz-ban lehetséges létrehozni egy virtuális kapcsolót, amely (a Kapcsolók panelen) SwitchType = Dimmer néven állítható be, majd talál egy csúszkát, amely 0-ról 100% -ra mozgatható. Ahhoz, hogy ezt a százalékos értéket kiadja az EspEasy alkalmazásra, kövesse a következő utasításokat:https://www.domoticz.com/forum/viewtopic.php?t=20583

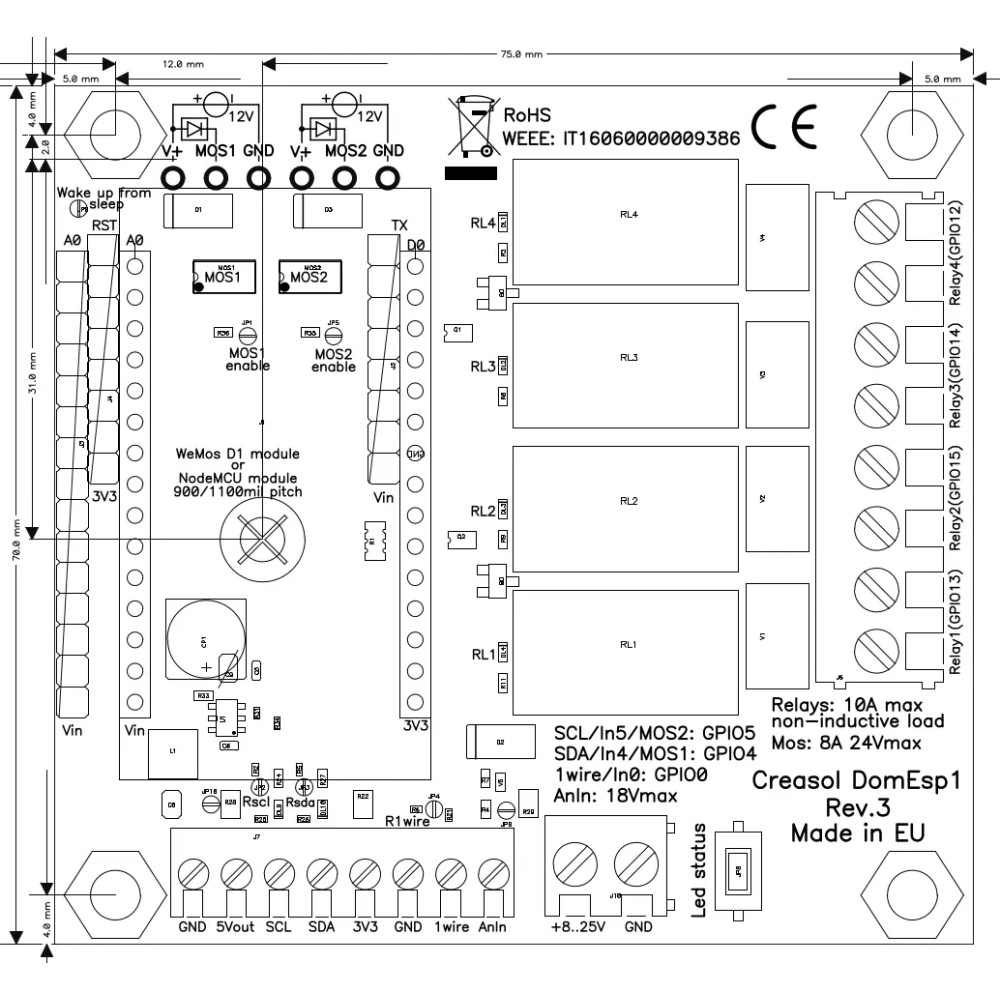

A NYÁK-ban két furat található minden mosfet számára, az egyik MOS1 jelzéssel van ellátva, amelyet a terhelés - termináljára (Led szalag?) Kell csatlakoztatni, és egy GND-vel jelöltet, amelyet a - a terhelési áramellátás. Mind a terheléses tápellátás, mind a DomESP1 tápegység belső összekapcsolása történik.

A mosfet kimenet engedélyezéséhez a NYÁK-ban lévő jumpert, amelyet MOSx engedélyezésként jelölnek meg, rövidzárlatot kell használni a forrasztópáka használatával. Az MOS1 ugyanazon GPIO-t osztja meg az SDA-val, míg az MOS2 ugyanazt az SCL GPIO-t osztja meg, így lehetővé téve a mosfet számára az SDA vagy az SCL bemenetként / kimenetként / I2C-ként való használatának lehetőségét. Emlékezni

A DomESP1 segítségével leolvashatja az energiafogyasztást / az energiamérőből és a hőmérsékletet egyvezetékes DS18B20 hőmérséklet-érzékelőkkel
