Introducere

ESP8266este un foarte puternic șiMCU ieftin echipat cu transceiver WiFi, foarte util pentru extinderea intrărilor / ieșirilor unuiControler Raspberry / Domoticz.

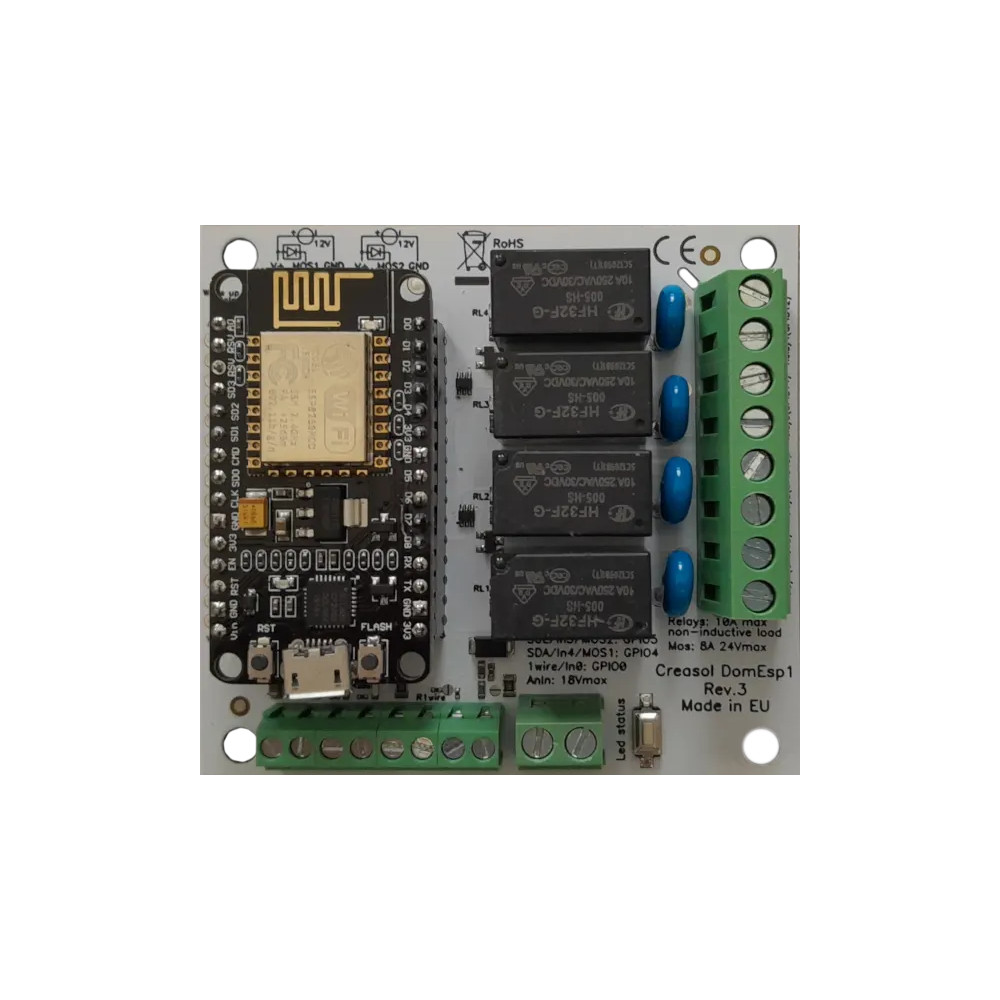

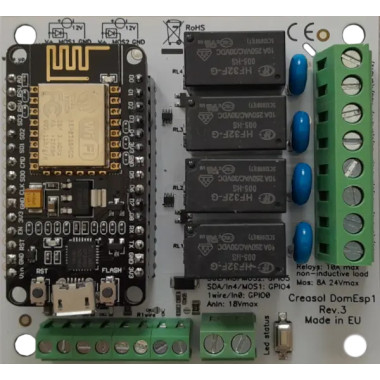

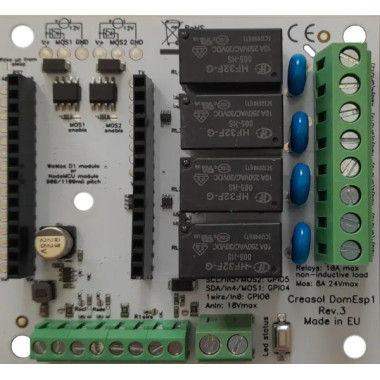

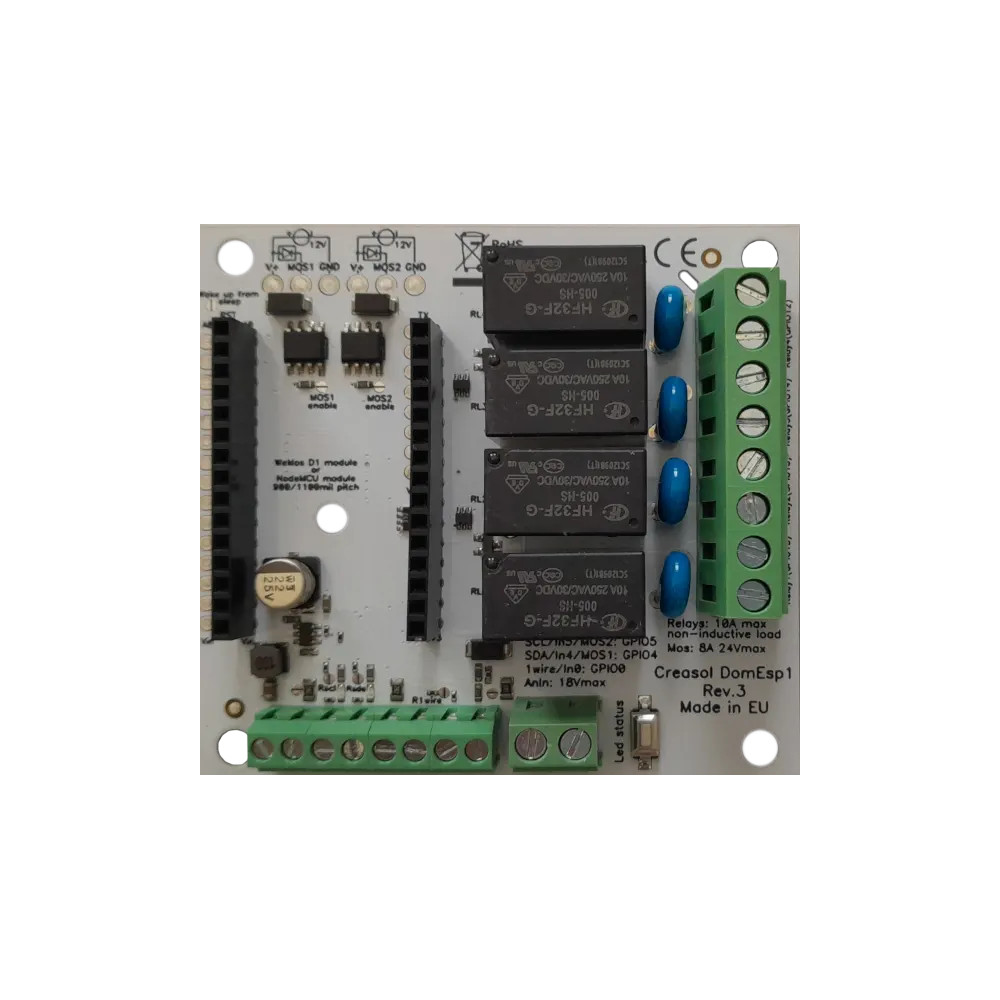

Creasol DomESP1placa este proiectată pentru modulul ESP8266 NodeMCU V3, cu un pas de antet de 900 mil (opțional, lipind anteturi suplimentare, este posibil să utilizați modulul de 1100mils sau modulul mini WeMos D1) șiintegrează întregul circuit pentru a gestiona intrările digitale, o intrare analogică, 4 ieșiri de releu, 1 ieșire de joasă tensiune, magistrală I2C, magistrală 1wire și 2 ieșiri MOSFET cu capacitate 10A 30Vmax.

LED-urile de pe fiecare intrare, ieșire și magistrală permit verificarea stării plăcii și au găsit orice problemă la conexiunile de cablu sau la configurarea firmware-ului: LED-urile sunt activate apăsând butonulTest.

LED-urile activează caracteristica, iar alimentarea cu energie a modului de comutare duce la un control complet al intrărilor / ieșirilor cu un consum optimizat de energie, chiar dacă modulul și firmware-ul ESP8266 nu sunt concepute pentru a fi cu adevărat „verzi”.

Ieșirea de joasă tensiune are un releu de stare solidă cu capacitate de 100mA 60V conceput pentru a conduce electronicintrări de bord, cum ar fi intrarea de pornire / oprire a cazanului sau comanda de pornire a porții / garajului și consumă doar 5mW de energie.
Fiecare releu consumă aproximativ 200mW putere:dacă sunt necesare mai multe relee, este recomandat să utilizați dispozitive mai inteligente, cum ar fiCreasol DomBus31care are 6x ieșiri de releu 5A SPST + 2x 10A ieșiri de releu SPDT și fiecare releu consumă mai puțin de 50mW de putere.

Vă recomandăm să programați modulul ESP8266 folosind firmware-ul ESPEasy, pentru a-l face potrivit pentru controlerul Domoticz, unul dintre cele mai multe controlere DIY pentru sistemele de automatizare a casei.

Este posibil să achiziționați:

1. placă simplă DomESP1: clientul ar trebui să cumpere și să programeze singur modulul ESP8266, 900 mil header pitch;
2. Placă DomESP1, cu modulul ESP8266 deja programat cu cel mai recent firmware ESPEasy.

Orice personalizare de care aveți nevoie, vă rugăm să ne contactați: în mod normal oferim personalizări chiar și pentru cantități mici.

Caracteristici

• 4 ieșiri cu releu (capacitate de comutare 250V 5A cu sarcină neinductivă. În cazul sarcinii inductive, curentul comutatorului este mai mic) cu consum de energie de 200mW
• 1 ieșire de joasă tensiune (capacitate 60V 100mA) cu consum de energie de 5mW
• 1 intrare analogică, 18V max, funcție =% valoare% * 0,01828
• Autobuz I2C (blocuri terminale SDA și SCL) care poate fi utilizat ca GPIO normal și este partajat cu mosfete de 10A 30Vmax, cu capacitate ON / OFF și dimmer
• 1wire bus (1Wire) care poate fi folosit ca GPIO normal
• alimentare cu regim de comutare, pentru a reduce consumul / disiparea energiei, cu tensiune de intrare 5-25Vdc
• Ieșiri de 5Vdc și 3.3Vdc disponibile pe blocurile de borne
• consum curent în regim de așteptare: de obicei 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Instalare

Este posibil să găsiți documentația despre procesul de instalare (descărcare firmware și configurarea dispozitivului) la adresăhttps://www.creasol.it/domesp1conf

Manual de instructiuni

Note de aplicare

p>

Creasol DomESP1 conectat la un sistem de încălzire centrală

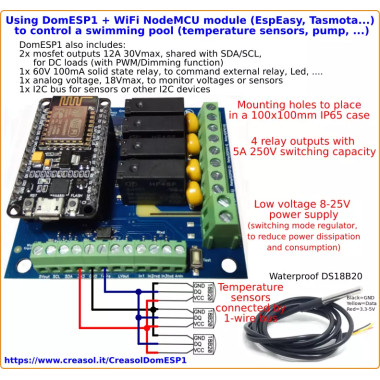

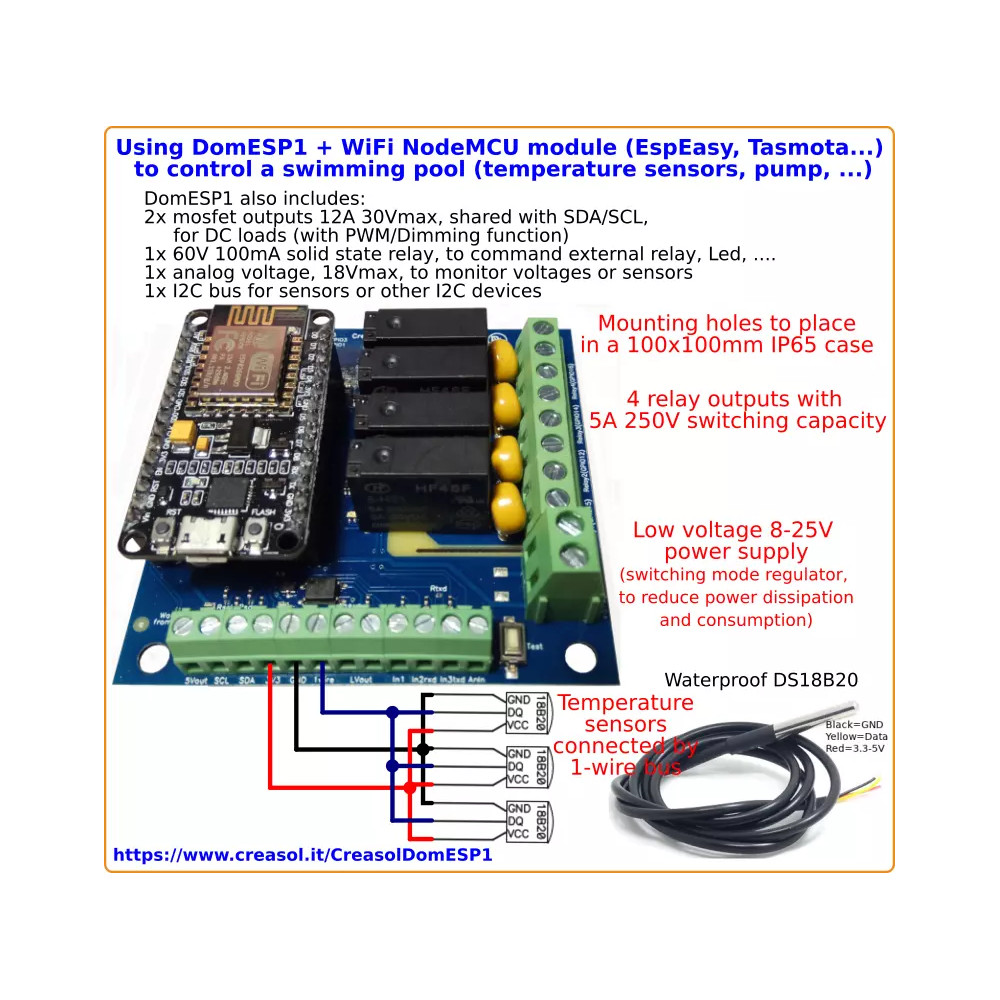

Următoarea diagramă arată cum să conectați unii senzori de temperatură / umiditate cu 1 autobuz cu fir pentru a monitoriza temperatura camerei și a apei; ESP8266 controlează o ieșire de joasă tensiune pentru a activa / dezactiva sistemul de încălzire și 3 ieșiri pentru a activa / dezactiva 3 pompe sau supape.

Acesta este doar un exemplu. Prin conexiunea WiFi, modulul ESP8266 instalat pe această placă va comunica temperaturile către controlerul Domoticz, care va activa / dezactiva sistemul de încălzire centrală care controlează cele 3 zone de încălzire activând / dezactivând pompa corespunzătoare.

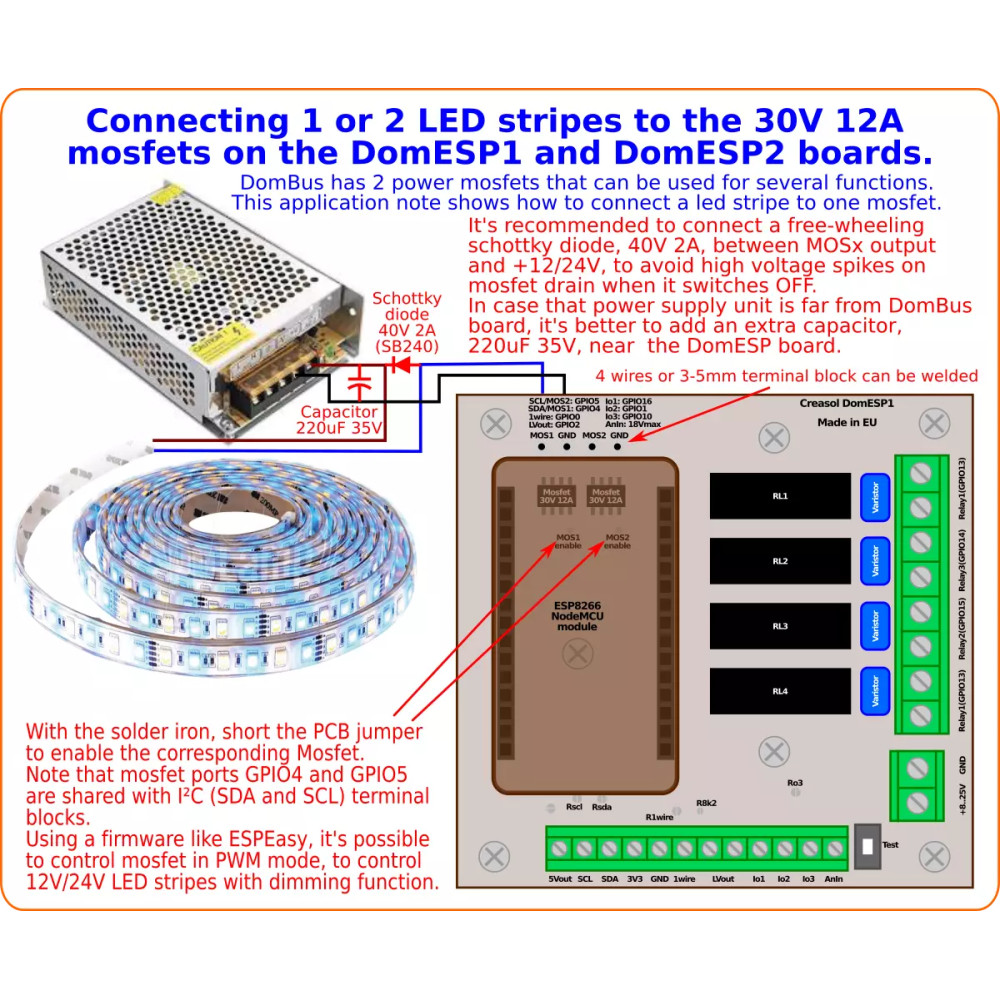

Folosind MOSFET pentru a controla benzile Led de PWM

DomESP1 Rev.2 are 2 mosfete, 30V 10A, care pot fi utilizate pentru a furniza benzi LED de 12 sau 24Vcc.

Utilizând firmware-ul EspEasy pe modulul ESP8266, este posibil să controlați ieșirea PWM printr-un apel http, utilizând sintaxa
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
de exemplu
http://192.168.1.123/control?cmd=pwm,4,512,1000
pentru a seta pwm pe GPIO 4 (ieșire MOS1), ciclul de funcționare la 50% (valoarea variază de la0 = Dezactivat la 1023 = Activat), folosind un timp de decolorare de 1000 ms (deci ciclul de funcționare se schimbă treptat la valoarea setată în 1 secundă).

În Domoticz este posibil să creați un comutator virtual care poate fi setat (în panoul Comutatoare) ca SwitchType = Dimmer, apoi puteți găsi o bară de diapozitive care poate fi mutată de la 0 la 100%. Pentru a afișa această valoare procentuală pe EspEasy, este necesar să urmați instrucțiunile de lahttps://www.domoticz.com/forum/viewtopic.php?t=20583

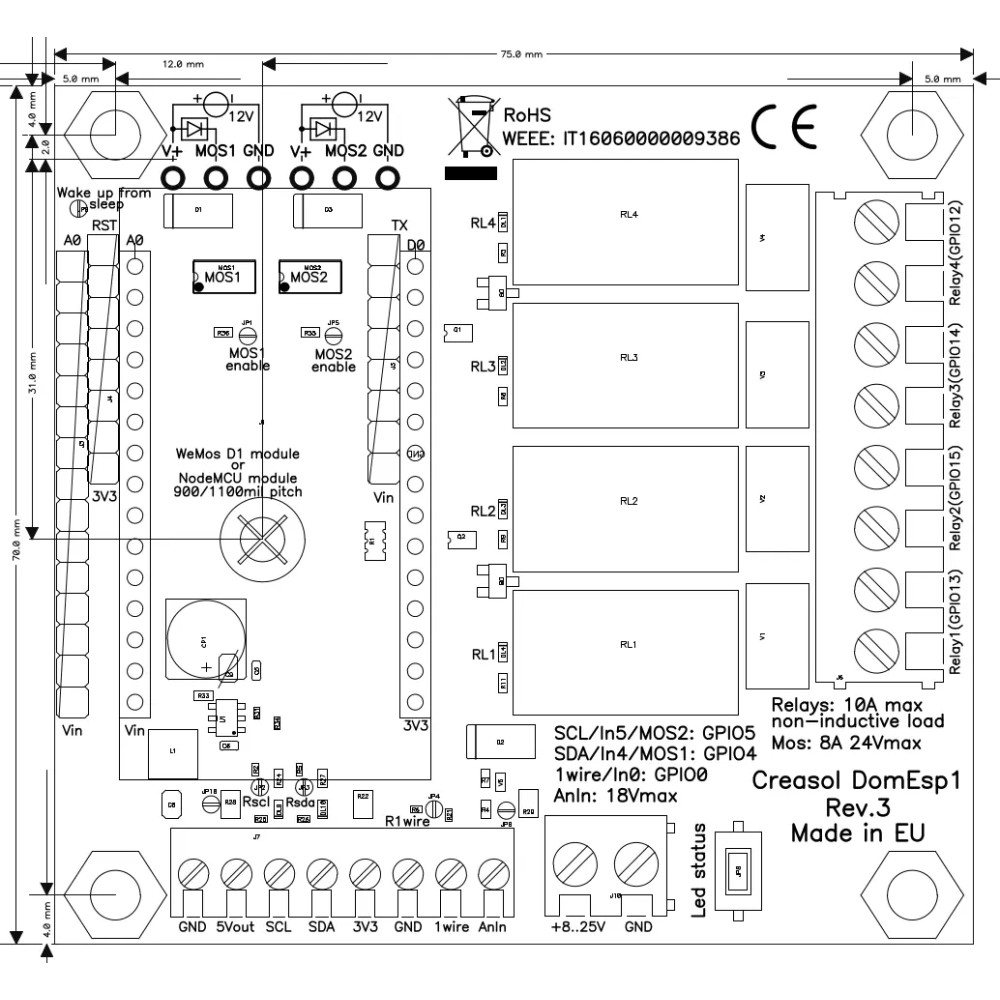

În PCB puteți găsi două găuri pentru fiecare mosfet, unul marcat ca MOS1 care trebuie conectat la - terminalul sarcinii (Led strip?) Și unul marcat ca GND care trebuie conectat la - terminalul de sursa de alimentare cu sarcină. Ambele - terminalul sursei de alimentare cu sarcină și sursa de alimentare DomESP1 vor fi conectate intern împreună.

Pentru a activa o ieșire MOSFET, un jumper în PCB, marcat ca activare MOSx, trebuie scurtcircuitat prin utilizarea fierului de lipit. MOS1 împarte același GPIO al SDA, în timp ce MOS2 împarte același GPIO al SCL, permițând astfel unui mosfet să pierdeți posibilitatea de a utiliza SDA sau SCL ca intrare / ieșire / I2C. A își aminti să

Folosind DomESP1 pentru a citi consumul / producția de energie de la un contor de energie și temperatura prin senzorii de temperatură DS18B20 cu 1 fir
