Wprowadzenie

ESP8266jest bardzo potężnym itani MCU wyposażony w transceiver WiFi, bardzo przydatne do rozszerzania wejść / wyjść plikuSterownik Raspberry / Domoticz.

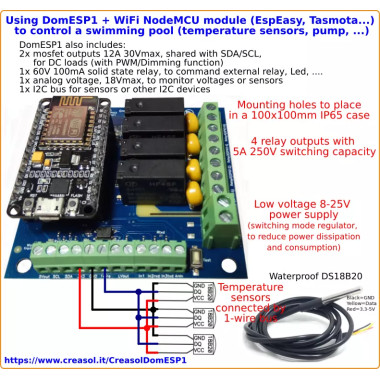

Creasol DomESP1płytka przeznaczona do modułu NodeMCU V3 ESP8266, z rozstawem nagłówka 900 mils (opcjonalnie lutowanie dodatkowych wyprowadzeń, możliwe jest zastosowanie modułu 1100mils lub mini modułu WeMos D1), orazintegruje całe obwody do zarządzania wejściami cyfrowymi, jednym wejściem analogowym, 4 wyjściami przekaźnikowymi, 1 wyjściem niskonapięciowym, magistralą I2C, magistralą 1wire i 2 wyjściami mosfet z możliwością 10A 30Vmax.

Diody LED na każdym wejściu, wyjściu i magistrali pozwalają sprawdzić stan płyty i wykryć problem z połączeniami przewodowymi lub konfiguracją oprogramowania: diody LED są włączane po naciśnięciu przyciskuTest.

Włączone diody LED i zasilacz impulsowy prowadzą do pełnej kontroli wejść / wyjść przy zoptymalizowanym zużyciu energii, nawet jeśli moduł ESP8266 i oprogramowanie układowe nie są zaprojektowane tak, aby były naprawdę „ekologiczne”.

Wyjście niskonapięciowe ma przekaźnik półprzewodnikowy o zdolności 100 mA 60 V przeznaczony do sterowania elektronikąwejścia karty, takie jak wejście włączania / wyłączania kotła lub polecenie uruchomienia bramy / drzwi garażowych, i zużywa tylko 5mW mocy.
Każdy przekaźnik zużywa około 200 mW mocy:jeśli potrzeba kilku przekaźników, zaleca się użycie inteligentniejszych urządzeń, takich jakCreasol DomBus31który posiada 6 wyjść przekaźnikowych 5A SPST + 2 wyjścia przekaźnikowe 10A SPDT, a każdy przekaźnik pobiera mniej niż 50mW mocy.

Zalecamy zaprogramowanie modułu ESP8266 przy użyciu oprogramowania ESPEasy, aby pasował do kontrolera Domoticz, jednego z najbardziej samodzielnych sterowników do systemów automatyki domowej.

Istnieje możliwość zakupu:

1. thezwykła płyta DomESP1: klient powinien sam zakupić i zaprogramować moduł ESP8266, rozstaw nagłówka 900 mil;
2. thePłyta DomESP1 z modułem ESP8266 już zaprogramowanym najnowszym oprogramowaniem ESPEasy.

Wszelkie dostosowania, których potrzebujesz, skontaktuj się z nami: zwykle zapewniamy dostosowania nawet dla małych ilości.

cechy

• 4 wyjścia przekaźnikowe (możliwość przełączania 250 V 5 A przy obciążeniu nieindukcyjnym. W przypadku obciążenia indukcyjnego prąd przełączania jest niższy) przy poborze mocy 200 mW
• 1 wyjście niskonapięciowe (zdolność 60V 100mA) o poborze mocy 5mW
• 1 wejście analogowe, maks.18 V, funkcja =% wartość% * 0,01828
• Magistrala I2C (bloki zacisków SDA i SCL), która może być używana jako normalne GPIO i jest współdzielona z mosfetami 10A 30Vmax, z włączaniem / wyłączaniem i możliwością ściemniania
• Magistrala 1wire (1Wire), która może być używana jako normalne GPIO
• zasilacz impulsowy, w celu zmniejszenia zużycia / rozpraszania energii, z napięciem wejściowym 5-25 V DC
• Wyjścia 5 V DC i 3,3 V DC dostępne na listwach zaciskowych
• pobór prądu w trybie czuwania: typowo 80 mA przy 5 V DC, 40 mA przy 12 V DC, 20 mA przy 24 V DC

Instalacja

Pod adresem można znaleźć dokumentację dotyczącą procesu instalacji (pobieranie oprogramowania sprzętowego i konfiguracja urządzenia)https://www.creasol.it/domesp1conf

Instrukcja użytkowania

Noty aplikacyjne

p>

doreasol DomESP1 podłączony do instalacji centralnego ogrzewania

Poniższy schemat pokazuje, jak podłączyć niektóre czujniki temperatury / wilgotności za pomocą magistrali 1wire w celu monitorowania temperatury w pomieszczeniu i wody; ESP8266 steruje jednym wyjściem niskonapięciowym do włączania / wyłączania systemu ogrzewania oraz 3 wyjściami do włączania / wyłączania 3 pomp lub zaworów.

To tylko przykład. Poprzez łącze WiFi moduł ESP8266 zainstalowany na tej płytce będzie przekazywał temperatury do sterownika Domoticz, który włączy / wyłączy system centralnego ogrzewania sterujący 3 strefami grzewczymi poprzez włączenie / wyłączenie odpowiedniej pompy.

Używanie mosfetu do sterowania taśmami LED przez PWM

DomESP1 Rev.2 ma 2 mosfety, 30 V 10 A, które mogą być używane do zasilania taśm LED 12 lub 24 V DC.

Używając oprogramowania EspEasy na module ESP8266, możliwe jest sterowanie wyjściem PWM przez wywołanie http, przy użyciu składni
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
na przykład
http://192.168.1.123/control?cmd=pwm,4,512,1000
aby ustawić pwm na GPIO 4 (wyjście MOS1), cykl pracy do 50% (wartość waha się od0 = wył. Do 1023 = wł.), Stosując czas zanikania 1000 ms (tak więc cykl pracy zmienia się stopniowo do ustawionej wartości w ciągu 1 sekundy).

W Domoticzu można stworzyć wirtualny przełącznik, który można ustawić (w panelu Switchs) jako SwitchType = Dimmer, wtedy można znaleźć suwak, który można przesuwać od 0 do 100%. Aby wyświetlić tę wartość procentową w EspEasy, należy postępować zgodnie z instrukcjami podanymi whttps://www.domoticz.com/forum/viewtopic.php?t=20583

Na płytce PCB znajdują się dwa otwory na każdy mosfet, jeden oznaczony jako MOS1, który należy podłączyć do zacisku - obciążenia (listwa LED?), A drugi oznaczony jako GND, który należy podłączyć do zacisku - zasilanie obciążenia. Oba - zacisk zasilania obciążenia i zasilacz DomESP1 zostaną wewnętrznie połączone.

Aby włączyć wyjście mosfetu, należy zworę na płytce drukowanej, oznaczoną jako MOSx enable, zewrzeć za pomocą lutownicy. MOS1 ma to samo GPIO co SDA, podczas gdy MOS2 ma to samo GPIO co SCL, więc włączając mosfet tracisz możliwość używania SDA lub SCL jako wejścia / wyjścia / I2C. Pamiętaj by

Używanie DomESP1 do odczytu zużycia / produkcji energii z licznika energii oraz temperatury za pomocą 1-przewodowych czujników temperatury DS18B20
