introduction

ESP8266est un très puissant etMCU bon marché équipé d'un émetteur-récepteur WiFi, très utile pour étendre les entrées / sorties d'unContrôleur Raspberry / Domoticz.

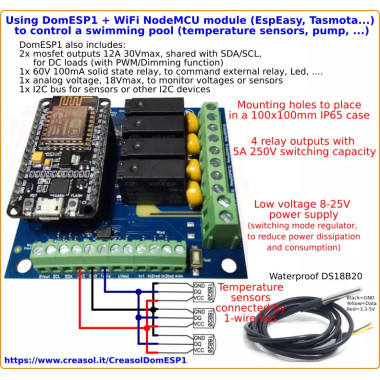

Creasol DomESP1La carte est conçue pour le module ESP8266 NodeMCU V3, avec un pas d'en-tête de 900 mils (en option, en soudant des en-têtes supplémentaires, il est possible d'utiliser le module 1100mils ou le mini module WeMos D1), etintègre l'ensemble des circuits pour gérer les entrées numériques, une entrée analogique, 4 sorties relais, 1 sortie basse tension, bus I2C, bus 1 fil et 2 sorties mosfet avec capacité 10A 30Vmax.

Les voyants sur chaque entrée, sortie et bus, permettent de vérifier l'état de la carte et ont détecté tout problème sur les connexions des fils ou la configuration du firmware: les voyants sont activés en appuyant sur le boutonTester.

La fonction d'activation des LED et l'alimentation à découpage permettent un contrôle total des entrées / sorties avec une consommation d'énergie optimisée, même si le module et le firmware ESP8266 ne sont pas conçus pour être vraiment "verts".

La sortie basse tension a un relais à semi-conducteurs avec une capacité de 100 mA 60 V conçu pour piloter l'électroniquedes entrées de la carte comme l'entrée marche / arrêt de la chaudière ou la commande de démarrage de portail / porte de garage, et ne consomme que 5 mW d'énergie.
Chaque relais consomme environ 200 mW de puissance:si plusieurs relais sont nécessaires, il est recommandé d'utiliser des appareils plus intelligents commeCreasol DomBus31qui a 6 sorties relais SPST 5A + 2x sorties relais SPDT 10A et chaque relais consomme moins de 50 mW de puissance.

Nous vous recommandons de programmer le module ESP8266 en utilisant le firmware ESPEasy, pour le rendre adapté au contrôleur Domoticz, l'un des contrôleurs les plus bricolés pour les systèmes domotiques.

Il est possible d'acheter:

1. lacarte DomESP1 simple: le client doit acheter et programmer lui-même le module ESP8266, pas d'en-tête de 900 mil;
2. laCarte DomESP1, avec le module ESP8266 déjà programmé avec le dernier firmware ESPEasy.

Pour toute personnalisation dont vous avez besoin, veuillez nous contacter: nous fournissons normalement des personnalisations même pour de petites quantités.

traits

• 4 sorties relais (capacité de commutation 250 V 5 A avec charge non inductive. En cas de charge inductive, le courant de commutation est plus faible) avec une consommation électrique de 200 mW
• 1 sortie basse tension (capacité 60 V 100 mA) avec une consommation électrique de 5 mW
• 1 entrée analogique, 18 V max, fonction =% valeur% * 0,01828
• Bus I2C (borniers SDA et SCL) qui peut être utilisé comme GPIO normal et est partagé avec des mosfets 10A 30Vmax, avec fonction ON / OFF et gradateur
• Bus 1 fil (1 fil) pouvant être utilisé comme GPIO normal
• alimentation à découpage, pour réduire la consommation / dissipation d'énergie, avec une tension d'entrée de 5-25Vdc
• Sorties 5Vdc et 3,3Vdc disponibles sur les borniers
• consommation de courant en veille: typiquement 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Installation

Il est possible de trouver la documentation du processus d'installation (téléchargement du firmware et configuration de l'appareil) à l'adressehttps://www.creasol.it/domesp1conf

Manuel d'instructions

Notes d'application

p>

Creasol DomESP1 connecté à un système de chauffage central

Le schéma suivant montre comment connecter certains capteurs de température / humidité par bus 1 fil pour surveiller les températures de la pièce et de l'eau; L'ESP8266 contrôle une sortie basse tension pour activer / désactiver le système de chauffage et 3 sorties pour activer / désactiver 3 pompes ou vannes.

C'est juste un exemple. Grâce à la connexion WiFi, le module ESP8266 installé sur cette carte communiquera les températures au contrôleur Domoticz, qui activera / désactivera le système de chauffage central contrôlant les 3 zones de chauffage en activant / désactivant la pompe correspondante.

Utilisation du mosfet pour contrôler les bandes LED par PWM

DomESP1 Rev.2 dispose de 2 mosfets, 30V 10A, qui peuvent être utilisés pour alimenter des bandes LED 12 ou 24Vdc.

En utilisant le firmware EspEasy sur le module ESP8266, il est possible de contrôler la sortie PWM par un appel http, en utilisant la syntaxe
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
par exemple
http://192.168.1.123/control?cmd=pwm,4,512,1000
pour régler pwm sur GPIO 4 (sortie MOS1), rapport cyclique à 50% (la valeur varie de0 = Off à 1023 = On), en utilisant un temps d'évanouissement de 1000 ms (ainsi le rapport cyclique passe progressivement à la valeur définie en 1 seconde).

Dans Domoticz, il est possible de créer un commutateur virtuel qui peut être défini (dans le panneau Commutateurs) comme SwitchType = Dimmer, puis vous pouvez trouver une barre coulissante qui peut être déplacée de 0 à 100%. Pour afficher cette valeur de pourcentage sur EspEasy, il est nécessaire de suivre les instructions surhttps://www.domoticz.com/forum/viewtopic.php?t=20583

Dans le PCB, vous pouvez trouver deux trous pour chaque mosfet, un marqué comme MOS1 qui doit être connecté à la borne - de la charge (bande LED?), Et un marqué comme GND qui doit être connecté à la borne - de de l'alimentation de charge. Les deux - la borne de l'alimentation de charge et l'alimentation DomESP1 seront connectées ensemble en interne.

Pour activer une sortie mosfet, un cavalier dans le PCB, marqué comme MOSx enable, doit être court-circuité à l'aide du fer à souder. MOS1 partage le même GPIO de SDA, tandis que MOS2 partage le même GPIO de SCL, donc en activant un mosfet, vous perdez la possibilité d'utiliser SDA ou SCL comme entrée / sortie / I2C. Se souvenir de

Utilisation de DomESP1 pour lire la consommation / production d'énergie à partir d'un compteur d'énergie et la température par des capteurs de température à 1 fil DS18B20
