Capteur de distance à ultrasons pour Arduino, Domoticz, Raspberry Pi, Creasol DomBus1.

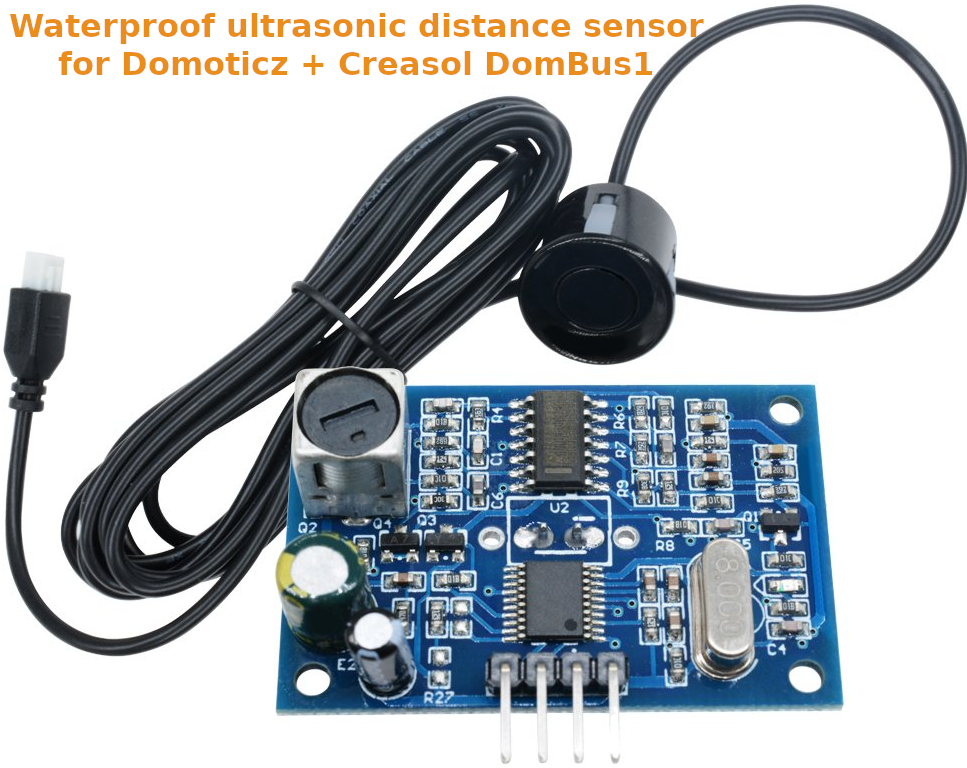

Capteur étanche avec câble de 2,5 m connecté à la carte électronique, qui transmet une impulsion dont la durée est proportionnelle à la distance entre le capteur et la surface réfléchissante.

Peut être utilisé pour mesurer le niveau d'eau ou d'autre liquide à l'intérieur d'un réservoir, par exemple.

Peut être facilement interfacé avec Raspberry + Domoticz en utilisant Creasol DomBus1 comme interface.

Caractéristiques

Capteur de distance à ultrasons pour Arduino, Domoticz, Raspberry Pi, Creasol DomBus1.

Capteur étanche avec câble de 2,5 m connecté à la carte électronique, qui transmet une impulsion dont la durée est proportionnelle à la distance entre le capteur et la surface réfléchissante.

Peut être utilisé pour mesurer le niveau d'eau ou d'autre liquide à l'intérieur d'un réservoir, par exemple.

Peut être facilement interfacé avec Raspberry + Domoticz en utilisant Creasol DomBus1 comme interface.

Caractéristiques

Capteur de distance à ultrasons pour Arduino, Domoticz, Raspberry Pi, Creasol DomBus1.

Capteur étanche avec câble de 2,5 m connecté à la carte électronique, qui transmet une impulsion dont la durée est proportionnelle à la distance entre le capteur et la surface réfléchissante.

Peut être utilisé pour mesurer le niveau d'eau ou d'autre liquide à l'intérieur d'un réservoir, par exemple.

Peut être facilement interfacé avec Raspberry + Domoticz en utilisant Creasol DomBus1 comme interface.

Caractéristiques

Notes d'application

Mesure le niveau d'un réservoir d'eau, active une valve pour arroser le jardin, allume / éteint la veilleuse et lit les capteurs de contact magnétiques de porte + store

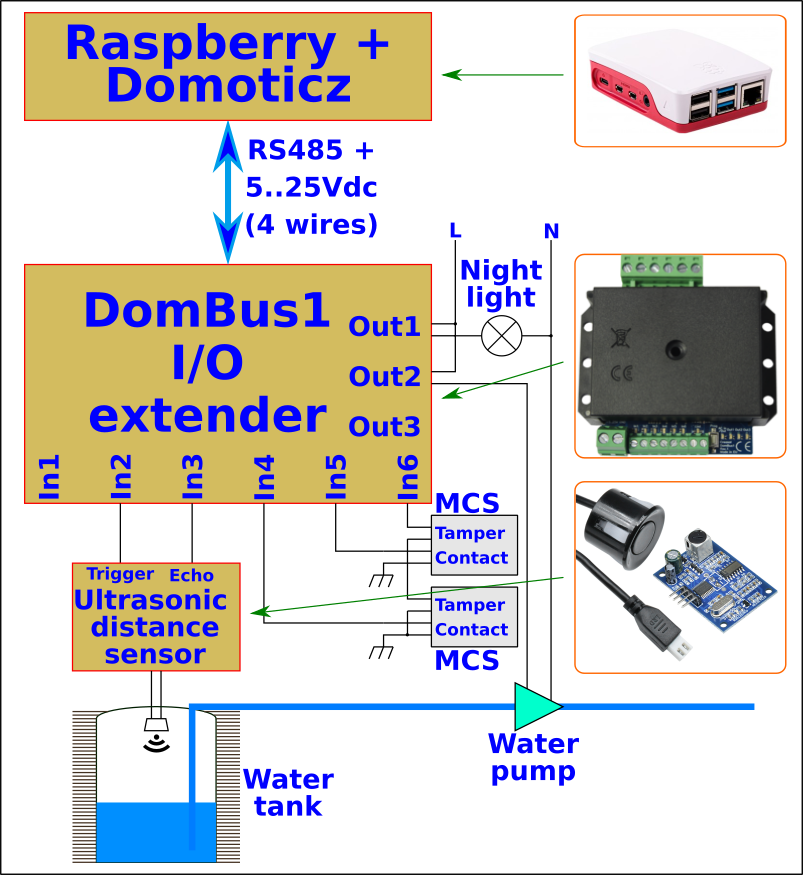

Le schéma suivant montre comment connecter uncapteur de distance ultrasonique étancheà Creasol DomBus1 pour mesurer le niveau du réservoir d'eau, afin que le programme d'irrigation du jardin sur Domoticz puisse déterminer s'il y a suffisamment d'eau dans le réservoir. DomBus1 renvoie la valeur de distance en mm, et il est possible de programmer l'appareil pour obtenir une transformation linéaire de cette mesure en utilisant la formuleVALEUR = A * mm + B. Dans cet exemple, la distance est mesurée en cm, la hauteur du réservoir est à 200 cm du capteur, donc pour mesurer le niveau d'eau A = -0.1 et B = 200, donc quand DomBus1 renvoie 1800 mm de distance (du capteur, placé en haut du réservoir, au niveau de l'eau), VALEUR = -0,1 * 1800 + 200 = -180 + 200 = 20 cm (niveau d'eau du fond du réservoir).

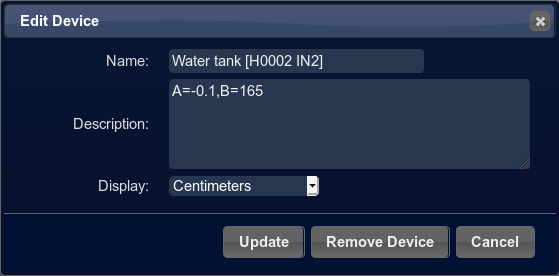

Ces paramètres peuvent être facilement définis dans la description de l'appareil: accédez au panneau Commutateurs, localisez et modifiez le commutateur IN2, et écrivez dans la description DISTANCE, A = -0.1, B = 200 et enregistrez: le plug-in DomBus supprime automatiquement l'appareil du commutateur liste et créer un périphérique dans le panneau Utilitaire, montrant la valeur correcte de calcul avec les paramètres A et B indiqués.

DomBus prend en charge au maximum 2 appareils à distance, connectés à IN1 et IN2; le déclencheur aux télémètres est envoyé via le port IN3, réservé à cette fonction et peut être désactivé dans le menu Configuration -> Périphériques (cliquez sur la flèche gauche ).

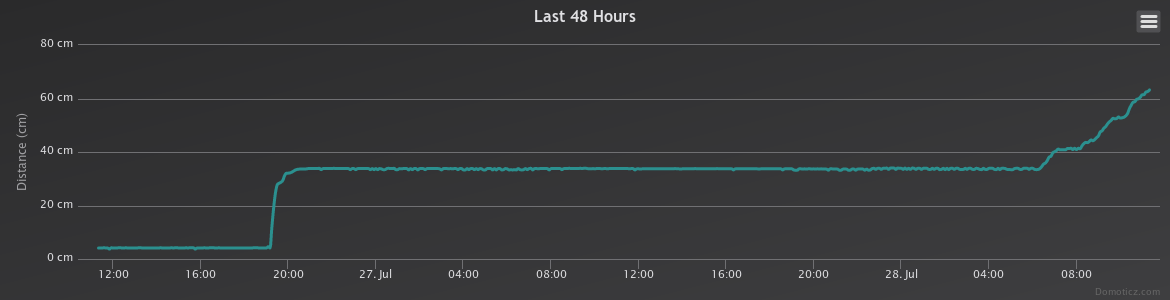

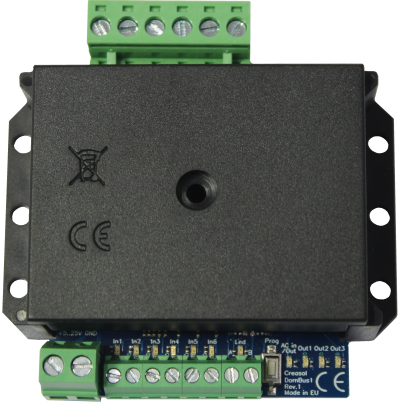

Comme l'appareil Creasol DomBus1 possède de nombreuses entrées et sorties, dans cette note d'application, le même DomBus est également utilisé pour activer la pompe d'arrosage du jardin, activer les veilleuses et contrôler les capteurs de contact magnétiques pour une porte et un store, comme le MCS. altérer.
