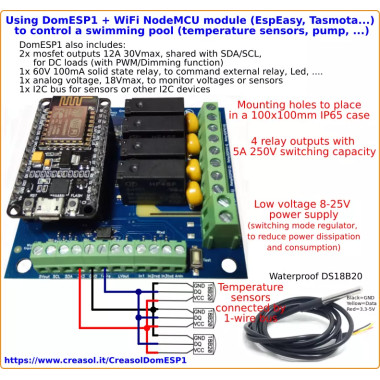

Creasol DomESP1La placa está diseñada para el módulo ESP8266 NodeMCU V3, con un paso de cabezal de 900 mils (opcionalmente un paso de cabezal de 1100mils y mini módulos WeMos D1), yintegra todo el circuito para administrar entradas digitales, una entrada analógica, 4 salidas de relé, 1 salida de bajo voltaje, bus I2C, 1 bus de cable y 2 salidas MOSFET.
Email: store@creasol.it - Telegram: CreasolTech - Whatsapp: +393283730010
Correo prioritario: rápido y económico - Mensajería ur
¡Contáctenos antes de devolver productos!
ESP8266es muy poderoso yMCU barato equipado con transceptor WiFi, muy útil para ampliar las entradas / salidas de unControlador Raspberry / Domoticz.
Creasol DomESP1La placa está diseñada para el módulo ESP8266 NodeMCU V3, con un paso de cabezal de 900 milésimas de pulgada (opcionalmente, soldando encabezados adicionales, es posible utilizar el módulo de 1100 milésimas de pulgada o el mini módulo WeMos D1), yintegra todo el circuito para administrar entradas digitales, una entrada analógica, 4 salidas de relé, 1 salida de bajo voltaje, bus I2C, 1 bus de cable y 2 salidas mosfet con capacidad de 10 A 30 V máx.
Los LED en cada entrada, salida y bus, permiten verificar el estado de la placa y detectar cualquier problema en las conexiones de cables o la configuración del firmware: los LED se habilitan presionando el botónPrueba.
Los LED habilitan la función y la fuente de alimentación del modo de conmutación conduce a un control total de las entradas / salidas con un consumo de energía optimizado, incluso si el módulo y el firmware ESP8266 no están diseñados para ser realmente "ecológicos".
La salida de bajo voltaje tiene un relé de estado sólido con capacidad de 100 mA 60 V diseñado para impulsar dispositivos electrónicosentradas de la placa como la entrada de encendido / apagado de la caldera o el comando de inicio de la puerta / puerta de garaje, y consume solo 5 mW de energía.
Cada relé consume aproximadamente 200 mW de potencia:Si se necesitan varios relés, se recomienda utilizar dispositivos más inteligentes comoCreasol DomBus31que tiene salidas de relé 6x 5A SPST + 2x salidas de relé 10A SPDT y cada relé consume menos de 50 mW de potencia.
Recomendamos programar el módulo ESP8266 utilizando el firmware ESPEasy, para que sea adecuado para el controlador Domoticz, uno de los controladores más DIY para sistemas de domótica.
Es posible comprar:
Cualquier personalización que necesite, contáctenos: normalmente proporcionamos personalizaciones incluso para pequeñas cantidades.
Es posible encontrar documentación del proceso de instalación (descarga de firmware y configuración del dispositivo) en la direcciónhttps://www.creasol.it/domesp1conf
p>
El siguiente diagrama muestra cómo conectar algunos sensores de temperatura / humedad mediante un bus de 1 cable para monitorear la temperatura de la habitación y del agua; El ESP8266 controla una salida de bajo voltaje para habilitar / deshabilitar el sistema de calefacción y 3 salidas para habilitar / deshabilitar 3 bombas o válvulas.
Este es solo un ejemplo. A través de la conexión WiFi, el módulo ESP8266 instalado en esta placa comunicará las temperaturas al controlador Domoticz, que habilitará / deshabilitará el sistema de calefacción central que controla las 3 zonas de calefacción habilitando / deshabilitando la bomba correspondiente.
DomESP1 Rev.2 dispone de 2 mosfets, 30V 10A, que se pueden utilizar para alimentar tiras de Led de 12 o 24Vdc.
Usando el firmware EspEasy en el módulo ESP8266, es posible controlar la salida PWM mediante una llamada http, usando la sintaxis
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
por ejemplo
http://192.168.1.123/control?cmd=pwm,4,512,1000
para configurar pwm en GPIO 4 (salida MOS1), ciclo de trabajo al 50% (el valor varía de0 = Apagado a 1023 = Encendido), utilizando un tiempo de atenuación de 1000 ms (por lo que el ciclo de trabajo cambia gradualmente al valor establecido en 1 segundo).
En Domoticz es posible crear un interruptor virtual que se puede configurar (en el panel Interruptores) como SwitchType = Dimmer, luego puede encontrar una barra deslizante que se puede mover de 0 a 100%. Para generar este valor porcentual en EspEasy, es necesario seguir las instrucciones enhttps://www.domoticz.com/forum/viewtopic.php?t=20583
En la PCB puede encontrar dos orificios para cada mosfet, uno marcado como MOS1 que debe conectarse al terminal - de la carga (¿tira de LED?), Y uno marcado como GND que debe conectarse al terminal - de de la fuente de alimentación de carga. Ambos: el terminal de la fuente de alimentación de carga y la fuente de alimentación DomESP1 se conectarán internamente entre sí.
Para habilitar una salida mosfet, un puente en la PCB, marcado como MOSx enable, debe estar en corto usando el soldador. MOS1 comparte el mismo GPIO de SDA, mientras que MOS2 comparte el mismo GPIO de SCL, por lo que al habilitar un mosfet se pierde la posibilidad de usar SDA o SCL como entrada / salida / I2C. Recuerda
