Introduktion

ESP8266är en mycket kraftfull ochbillig MCU utrustad med WiFi-sändtagare, mycket användbart för att utöka in- / utgångar från enHallon / Domoticz-kontroller.

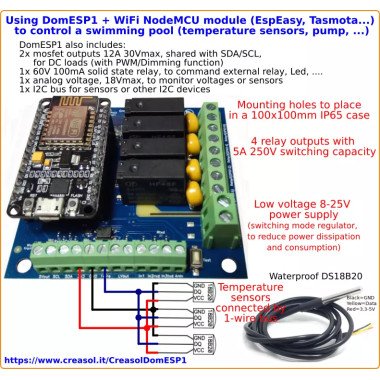

Creasol DomESP1kortet är utformat för ESP8266-modulen NodeMCU V3, med 900 mils huvuddelning (valfritt, lödning av ytterligare rubriker, det är möjligt att använda 1100mils-modulen eller WeMos D1 mini-modul), ochintegrerar hela kretsen för att hantera digitala ingångar, en analog ingång, 4 reläutgångar, 1 lågspänningsutgång, I2C-buss, 1 trådbuss och 2 mosfetutgångar med 10A 30Vmax-kapacitet.

Lysdioderna på varje ingång, utgång och buss gör det möjligt att kontrollera brädans status och hittade några problem med trådanslutningar eller firmwarekonfiguration: Lysdioder aktiveras genom att trycka på knappenTesta.

Lysdioderna aktiverar funktionen och strömförsörjningen för växlingsläge leder till en fullständig kontroll av ingångar / utgångar med en optimerad strömförbrukningäven om ESP8266-modulen och firmware inte är riktigt "gröna".

Lågspänningsutgång har ett halvledarrelä med 100 mA 60V-kapacitet utformad för att driva elektronisktkortingångar som pannans på / av-ingång eller grind / garageportens startkommando och förbrukar endast 5 mW ström.
Varje relä förbrukar cirka 200 mW effekt:om flera reläer behövs rekommenderas det att använda smartare enheter somCreasol DomBus31som har 6x 5A SPST-reläutgångar + 2x 10A SPDT-reläutgångar och varje relä förbrukar mindre än 50mW ström.

Vi rekommenderar att du programmerar ESP8266-modulen med ESPEasy-firmware för att göra den lämplig för Domoticz-kontrollen, en av de mest DIY-styrenheterna för hemautomationssystem.

Det är möjligt att köpa:

1. devanligt DomESP1-kort: klienten ska själv köpa och programmera ESP8266-modulen, 900 mil huvudhöjd;
2. deDomESP1-kort, med ESP8266-modulen redan programmerad med den senaste ESPEasy-firmware.

Varje anpassning du behöver, kontakta oss: vi erbjuder normalt anpassningar även för små kvantiteter.

Funktioner

• 4 reläutgångar (250V 5A-omkopplare med icke-induktiv belastning. Vid induktiv belastning är strömbrytaren lägre) med 200 mW strömförbrukning
• 1 lågspänningsutgång (60V 100mA kapacitet) med 5mW strömförbrukning
• 1 analog ingång, max 18V, funktion =% värde% * 0,01828
• I2C-buss (SDA- och SCL-kopplingsplintar) som kan användas som normal GPIO och delas med 10A 30Vmax-mosfetter, med PÅ / AV och dimmerfunktion
• 1 trådbuss (1Wire) som kan användas som normal GPIO
• växlingsläge strömförsörjning, för att minska strömförbrukning / avledning, med 5-25Vdc ingångsspänning
• 5Vdc och 3.3Vdc utgångar tillgängliga på plintarna
• strömförbrukning i standby: vanligtvis 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Installation

Det är möjligt att hitta dokumentation om installationsprocessen (nedladdning av firmware och enhetskonfiguration) på adressenhttps://www.creasol.it/domesp1conf

Instruktionsmanual

Applikationsanmärkningar

p>

Creasol DomESP1 ansluten till ett centralvärmesystem

Följande diagram visar hur du ansluter vissa temperatur- / luftfuktighetssensorer med en trådbuss för att övervaka rums- och vattentemperaturer; ESP8266 styr en lågspänningsutgång för att aktivera / avaktivera värmesystemet och 3 utgångar för att aktivera / avaktivera 3 pumpar eller ventiler.

Detta är bara ett exempel. Genom WiFi-anslutningen kommer ESP8266-modulen installerad på detta kort att kommunicera temperaturer till Domoticz-styrenheten, vilket aktiverar / inaktiverar centralvärmesystemet som styr de 3 värmezonerna genom att aktivera / avaktivera motsvarande pump.

Använda mosfet för att styra Led-remsor med PWM

DomESP1 Rev.2 har två mosfets, 30V 10A, som kan användas för att leverera 12 eller 24Vdc Led-remsor.

Med EspEasy-firmware på ESP8266-modulen är det möjligt att styra PWM-utdata via ett http-samtal med syntaxen
http: // IP_OF_ESP_MODULE / kontroll? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
till exempel
http://192.168.1.123/control?cmd=pwm,4,512,1000
för att ställa in pwm på GPIO 4 (utgång MOS1), arbetscykel till 50% (värdet varierar från0 = Av till 1023 = På), med en blekningstid på 1000 ms (så arbetscykeln ändras gradvis till det inställda värdet på 1 sekund).

I Domoticz är det möjligt att skapa en virtuell switch som kan ställas in (i Switchs-panelen) som SwitchType = Dimmer, då kan du hitta ett skjutfält som kan flyttas från 0 till 100%. För att mata ut detta procentvärde på EspEasy är det nödvändigt att följa instruktionerna påhttps://www.domoticz.com/forum/viewtopic.php?t=20583

I kretskortet kan du hitta två hål för varje mosfet, ett markerat som MOS1 som måste anslutas till - terminalen på lasten (Led strip?), Och ett markerat som GND som måste anslutas till - terminalen på lastkraftförsörjningen. Både - terminalen för lastkraftförsörjningen och DomESP1-strömförsörjningen kommer att anslutas internt.

För att aktivera en mosfet-utgång måste en bygel i kretskortet, markerad som MOSx-aktiverad, kortslutas med hjälp av lödjärnet. MOS1 delar samma GPIO för SDA, medan MOS2 delar samma GPIO för SCL, så att du kan förlora en mosfet att du förlorar möjligheten att använda SDA eller SCL som input / output / I2C. Kom ihåg att

Använder DomESP1 för att läsa av energiförbrukning / produktion från en energimätare och temperatur med 1-tråds temperaturgivare DS18B20
