Introdução

ESP8266é muito poderoso eMCU barato equipado com transceptor WiFi, muito útil para expandir as entradas / saídas de umControlador Raspberry / Domoticz.

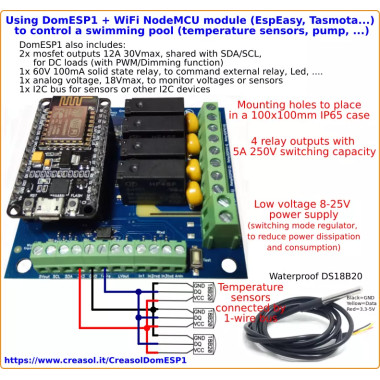

Creasol DomESP1placa é projetada para o módulo ESP8266 NodeMCU V3, com passo do cabeçalho de 900 mils (opcionalmente, soldando cabeçalhos adicionais, é possível usar o módulo 1100mils ou mini módulo WeMos D1), eintegra todo o circuito para gerenciar entradas digitais, uma entrada analógica, 4 saídas de relé, 1 saída de baixa tensão, barramento I2C, barramento de 1 fio e 2 saídas mosfet com capacidade 10A 30Vmax.

Os LEDs em cada entrada, saída e barramento, permitem verificar o estado da placa e encontrar qualquer problema nas conexões dos fios ou configuração do firmware: LEDs são habilitados pressionando o botãoTeste.

Os LEDs habilitam o recurso e a fonte de alimentação do modo de comutação leva a um controle total das entradas / saídas com um consumo de energia otimizado, mesmo que o módulo ESP8266 e o firmware não tenham sido projetados para serem realmente "verdes".

A saída de baixa tensão tem um relé de estado sólido com capacidade de 100mA 60V projetado para conduzir eletrônicosentradas da placa como entrada / desligamento da caldeira ou comando de partida do portão / garagem e consome apenas 5mW de energia.
Cada relé consome cerca de 200mW de energia:se vários relés são necessários, é recomendado usar dispositivos mais inteligentes comoCreasol DomBus31que tem 6x saídas de relé 5A SPST + 2x saídas de relé 10A SPDT e cada relé consome menos de 50mW de potência.

Recomendamos programar o módulo ESP8266 usando o firmware ESPEasy, para torná-lo adequado para o controlador Domoticz, um dos mais controladores DIY para sistemas de automação residencial.

É possível comprar:

1. aplaca DomESP1 simples: o cliente deve adquirir e programar sozinho o módulo ESP8266, passo da plataforma de 900 mil;
2. aPlaca DomESP1, com o módulo ESP8266 já programado com o firmware ESPEasy mais recente.

Qualquer personalização de que necessite, contacte-nos: normalmente disponibilizamos personalizações mesmo para pequenas quantidades.

Características

• 4 saídas de relé (capacidade de switch 250 V 5A com carga não indutiva. No caso de carga indutiva, a corrente do switch é menor) com consumo de energia de 200mW
• 1 saída de baixa tensão (capacidade de 60 V 100 mA) com consumo de energia de 5 mW
• 1 entrada analógica, 18 V máx., Função =% valor% * 0,01828
• Barramento I2C (blocos de terminais SDA e SCL) que pode ser usado como GPIO normal e é compartilhado com mosfets 10A 30Vmax, com ON / OFF e capacidade de dimmer
• Barramento de 1 fio (1 fio) que pode ser usado como GPIO normal
• fonte de alimentação do modo de comutação, para reduzir o consumo / dissipação de energia, com tensão de entrada de 5-25Vdc
• Saídas 5Vdc e 3,3Vdc disponíveis nos blocos de terminais
• consumo de corrente em espera: normalmente 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Instalação

É possível encontrar a documentação do processo de instalação (download do firmware e configuração do dispositivo) no endereçohttps://www.creasol.it/domesp1conf

Manual de instruções

Notas de aplicação

p>

Creasol DomESP1 conectado a um sistema de aquecimento central

O diagrama a seguir mostra como conectar alguns sensores de temperatura / umidade por barramento de 1 fio para monitorar a temperatura ambiente e da água; ESP8266 controla uma saída de baixa tensão para ativar / desativar o sistema de aquecimento e 3 saídas para ativar / desativar 3 bombas ou válvulas.

Este é apenas um exemplo. Através da ligação WiFi, o módulo ESP8266 instalado nesta placa comunicará as temperaturas ao controlador Domoticz, que habilitará / desabilitará o sistema de aquecimento central controlando as 3 zonas de aquecimento habilitando / desabilitando a bomba correspondente.

Usando o mosfet para controlar faixas de Led por PWM

DomESP1 Rev.2 tem 2 mosfets, 30V 10A, que podem ser usados para fornecer 12 ou 24Vdc faixas de Led.

Usando o firmware EspEasy no módulo ESP8266, é possível controlar a saída PWM por uma chamada http, usando a sintaxe
http: // IP_OF_ESP_MODULE / control? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
por exemplo
http://192.168.1.123/control?cmd=pwm,4,512,1000
para definir pwm no GPIO 4 (saída MOS1), ciclo de trabalho para 50% (o valor varia de0 = Desligado a 1023 = Ligado), usando um tempo de atenuação de 1000 ms (de modo que o ciclo de trabalho muda gradualmente para o valor definido em 1 segundo).

No Domoticz é possível criar um switch virtual que pode ser configurado (no painel Switchs) como SwitchType = Dimmer, então você pode encontrar uma barra deslizante que pode ser movida de 0 a 100%. Para emitir este valor percentual no EspEasy é necessário seguir as instruções emhttps://www.domoticz.com/forum/viewtopic.php?t=20583

No PCB você pode encontrar dois orifícios para cada mosfet, um marcado como MOS1 que deve ser conectado ao terminal - da carga (faixa de LED?), E um marcado como GND que deve ser conectado ao terminal - de a fonte de alimentação da carga. Ambos - o terminal da fonte de alimentação de carga e a fonte de alimentação DomESP1 serão internamente conectados juntos.

Para habilitar uma saída mosfet, um jumper no PCB, marcado como habilitar MOSx, deve ser curto-circuitado usando o ferro de solda. MOS1 compartilha o mesmo GPIO de SDA, enquanto MOS2 compartilha o mesmo GPIO de SCL, então habilitando um mosfet você perde a possibilidade de usar SDA ou SCL como entrada / saída / I2C. Lembrar de

Usando DomESP1 para ler o uso / produção de energia de um medidor de energia e temperatura por sensores de temperatura de 1 fio DS18B20

h3>
