Introduktion

ESP8266er en meget magtfuld ogbillig MCU udstyret med WiFi transceiver, meget nyttigt at udvide input / output på enHindbær / Domoticz-controller.

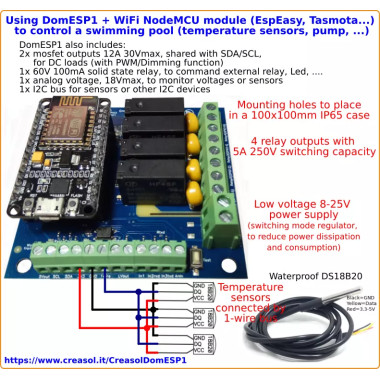

Creasol DomESP1kortet er designet til ESP8266-modul NodeMCU V3 med 900 mils header-tonehøjde (valgfrit lodning af yderligere overskrifter, det er muligt at bruge 1100mils-modulet eller WeMos D1 mini-modul), ogintegrerer hele kredsløbet til styring af digitale indgange, en analog indgang, 4 relæudgange, 1 lavspændingsudgang, I2C-bus, 1-ledningsbus og 2 mosfet-udgange med 10A 30Vmax-kapacitet.

Lysdioderne på hver indgang, udgang og bus tillader kontrol af kortets status og fundet ethvert problem med ledningstilslutninger eller firmwarekonfiguration: Lysdioder aktiveres ved at trykke på knappenPrøve.

LED'ernes aktiveringsfunktion, og strømforsyningen i skiftetilstand fører til en fuld kontrol af ind- / udgange med et optimeret strømforbrug, selvom ESP8266-modul og firmware ikke er designet til at være rigtig "grøn".

Lavspændingsudgang har et solid state-relæ med 100mA 60V-kapacitet designet til at drive elektroniskkortindgange som kedel til / fra-indgang eller port / garageport startkommando og bruger kun 5 mW strøm.
Hvert relæ bruger cirka 200 mW strøm:hvis flere relæer er nødvendige, anbefales det at bruge smartere enheder som f.eksCreasol DomBus31der har 6x 5A SPST-relæudgange + 2x 10A SPDT-relæudgange, og hvert relæ bruger mindre end 50 mW strøm.

Vi anbefaler at programmere ESP8266-modulet ved hjælp af ESPEasy-firmware for at gøre det egnet til Domoticz-controller, en af de mest DIY-controllere til hjemmeautomatiseringssystemer.

Det er muligt at købe:

1. detalmindeligt DomESP1-kort: klienten skal selv købe og programmere ESP8266-modulet, 900 mil header tonehøjde;
2. detDomESP1-kort med ESP8266-modulet allerede programmeret med den nyeste ESPEasy-firmware.

Enhver tilpasning, du har brug for, bedes du kontakte os: vi leverer normalt tilpasninger selv for små mængder.

Funktioner

• 4 relæudgange (250V 5A switchfunktion med ikke-induktiv belastning. I tilfælde af induktiv belastning er switchstrømmen lavere) med 200mW strømforbrug
• 1 lavspændingsudgang (60V 100mA kapacitet) med 5mW strømforbrug
• 1 analog indgang, maks. 18V, funktion =% værdi% * 0,01828
• I2C-bus (SDA- og SCL-klemrækker), der kan bruges som normal GPIO og deles med 10A 30Vmax-mosfeter, med ON / OFF og dæmpningsfunktion
• 1wire bus (1Wire), der kan bruges som normal GPIO
• switch mode strømforsyning for at reducere strømforbrug / spredning med 5-25Vdc indgangsspænding
• 5Vdc- og 3.3Vdc-udgange er tilgængelige på terminalblokkene
• strømforbrug i standby: typisk 80mA @ 5Vdc, 40mA @ 12Vdc, 20mA @ 24Vdc

Installation

Det er muligt at finde dokumentation for installationsprocessen (download af firmware og enhedskonfiguration) på adressenhttps://www.creasol.it/domesp1conf

Instruktionsmanual

Applikationsnoter

p>

Creasol DomESP1 tilsluttet et centralvarmesystem

Følgende diagram viser, hvordan man tilslutter nogle temperatur- / fugtighedsfølere med en ledningsbus for at overvåge rum- og vandtemperaturer; ESP8266 styrer en lavspændingsudgang for at aktivere / deaktivere varmesystemet og 3 udgange for at aktivere / deaktivere 3 pumper eller ventiler.

Dette er blot et eksempel. Via WiFi-forbindelsen kommunikerer ESP8266-modulet, der er installeret på dette kort, temperaturer til Domoticz-controller, hvilket aktiverer / deaktiverer centralvarmesystemet, der styrer de 3 opvarmningszoner ved at aktivere / deaktivere den tilsvarende pumpe.

Brug af mosfet til at styre LED-strips med PWM

DomESP1 Rev.2 har 2 mosfeter, 30V 10A, der kan bruges til at levere 12 eller 24Vdc Led-strimler.

Ved hjælp af EspEasy-firmware på ESP8266-modulet er det muligt at styre PWM-output ved et http-opkald ved hjælp af syntaksen
http: // IP_OF_ESP_MODULE / kontrol? cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
for eksempel
http://192.168.1.123/control?cmd=pwm,4,512,1000
for at indstille pwm på GPIO 4 (output MOS1), arbejdscyklus til 50% (værdien varierer fra0 = Fra til 1023 = Til) ved hjælp af en fadingstid på 1000 ms (så driftscyklussen skifter gradvist til den indstillede værdi på 1 sekund).

I Domoticz er det muligt at oprette en virtuel switch, der kan indstilles (i panelet Switchs) som SwitchType = Dimmer, så kan du finde et glidebjælke, der kan flyttes fra 0 til 100%. For at output denne procentværdi på EspEasy er det nødvendigt at følge instruktionerne påhttps://www.domoticz.com/forum/viewtopic.php?t=20583

På printkortet kan du finde to huller til hver mosfet, en markeret som MOS1, der skal tilsluttes - terminalens belastning (Led strip?), Og en markeret som GND, der skal forbindes til - terminalen af belastningens strømforsyning. Begge - terminal af belastningsforsyning og DomESP1 strømforsyning vil være internt forbundet.

For at aktivere en mosfet-output skal en jumper i printkortet, markeret som MOSx-aktivering, kortsluttes ved hjælp af loddejernet. MOS1 deler den samme GPIO af SDA, mens MOS2 deler den samme GPIO for SCL, så det gør det muligt for en mosfet, at du mister muligheden for at bruge SDA eller SCL som input / output / I2C. Husk at

Brug af DomESP1 til at læse strømforbrug / produktion fra en energimåler og temperatur ved 1-leder temperaturfølere DS18B20

h3>
