Creasol DomESP1: Input/output/supply board for ESP8266 module

Connectez davantage d'E / S et de capteurs à Domoticz à l'aide de Creasol DomESP1.

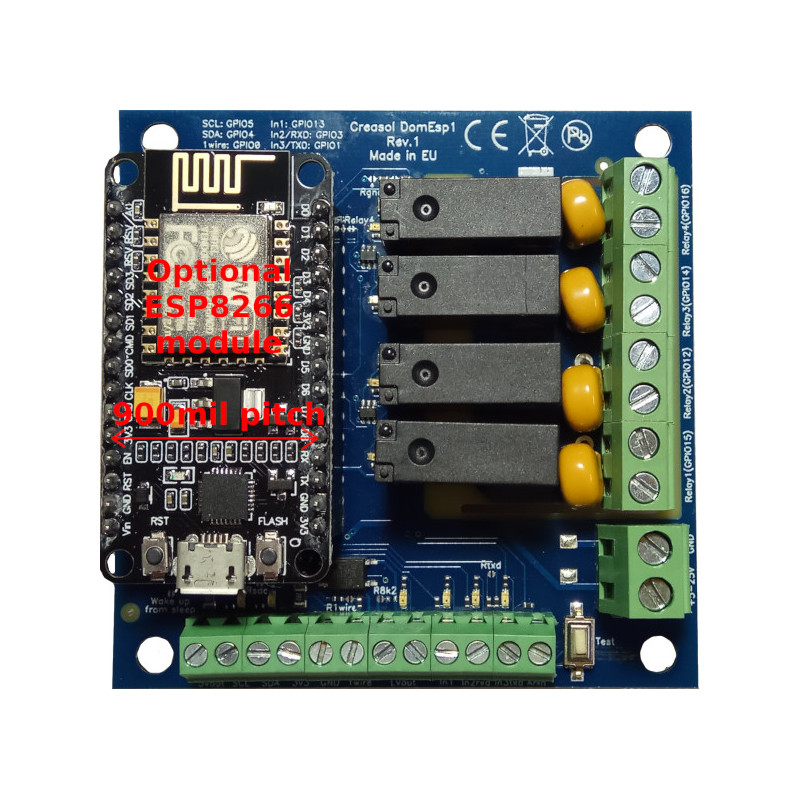

Creasol DomESP1La carte est conçue pour le module ESP8266 NodeMCU V3, avec un pas de tête de 900 mils, etintègre l'ensemble du circuit pour gérer les entrées numériques, une entrée analogique, 4 sorties relais, 1 sortie basse tension, bus I2C, bus 1 fil et éventuellement un port série (UART).

32,94 €
23,06 € Économisez 30%

Remise sur la quantité

Quantité Remise Prix Vous économisez
1 30% 23,06 € 9,88 €
2 32% 22,40 € 21,08 €
3 34% 21,74 € 33,60 €
4 35% 21,41 € 46,12 €
6 37% 20,75 € 73,13 €
9 40% 19,76 € 118,58 €
Quantité



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

introduction

creDomESP1 all 600domoticzESP8266est un très puissant etMCU bon marché équipé d'un émetteur-récepteur WiFi, très utile pour développer les entrées / sorties d’unContrôleur Framboise / Domoticz.

Creasol DomESP1La carte est conçue pour le module ESP8266 NodeMCU V3, avec un pas de tête de 900 mils, etintègre l'ensemble du circuit pour gérer les entrées numériques, une entrée analogique, 4 sorties relais, 1 sortie basse tension, bus I2C, bus 1 fil et éventuellement un port série (UART).

Les voyants de chaque entrée, sortie et bus permettent de vérifier l’état de la carte et détectent tout problème éventuel concernant les connexions filaires ou la configuration du microprogramme: les voyants sont activés en appuyant sur le boutonTester.

La fonction d'activation des LED et l'alimentation en mode de commutation permettent un contrôle total des entrées / sorties avec une consommation électrique optimisée.

Nous recommandons de programmer le module ESP8266 à l'aide du micrologiciel ESPEasy afin de l'adapter au contrôleur Domoticz, l'un des contrôleurs les plus polyvalents pour les systèmes domotiques.

Il est possible d'acheter:

  1. letableau simple DomESP1: le client doit acheter et programmer lui-même le module ESP8266, hauteur d'en-tête de 900 mil;
  2. leCarte DomESP1, avec le module ESP8266 déjà programmé avec le dernier firmware ESPEasy.

Si vous avez besoin de personnalisation, veuillez nous contacter: nous fournissons généralement des personnalisations même pour de petites quantités.

Caractéristiques

  • 4 sorties de relais (capacité de commutation 250V 5A avec charge non inductive. En cas de charge inductive, le courant de commutation est plus faible)
  • 1 sortie basse tension (capacité 60V 100mA)
  • 1 entrée analogique
  • 1 entrée numérique
  • 2 entrées numériques partagées avec un port série asynchrone (si nécessaire)
  • Bus I2C
  • Bus à 1 fil
  • alimentation à découpage pour réduire la consommation / dissipation d'énergie
  • Tension d'entrée 5-25Vdc
  • consommation en veille: typiquement 80 mA à 5 V cc, 40 mA à 12 V cc, 20 mA à 24 V cc

Installation

Il est possible de trouver la documentation du processus d'installation (téléchargement du micrologiciel et configuration de l'appareil) à l'adressehttps://www.creasol.it/domesp1conf

creDomESP1 all2 x400

creDomESP1 all3 x400
Notes d'application

Creasol DomESP1 connecté à un système de chauffage central

Le schéma suivantmontre comment connecter des capteurs de température / humidité par bus 1wire pour surveiller les températures de la pièce et de l’eau; L'ESP8266 contrôle une sortie basse tension pour activer / désactiver le système de chauffage et 3 sorties pour activer / désactiver 3 pompes ou vannes.

C'est juste un exemple. Par le biais de la connexion WiFi, le module ESP8266 installé sur cette carte communiquera les températures au contrôleur Domoticz, ce qui activera / désactivera le système de chauffage central contrôlant les 3 zones de chauffage en activant / désactivant la pompe correspondante.

creDomESP1 an1 chauffage
