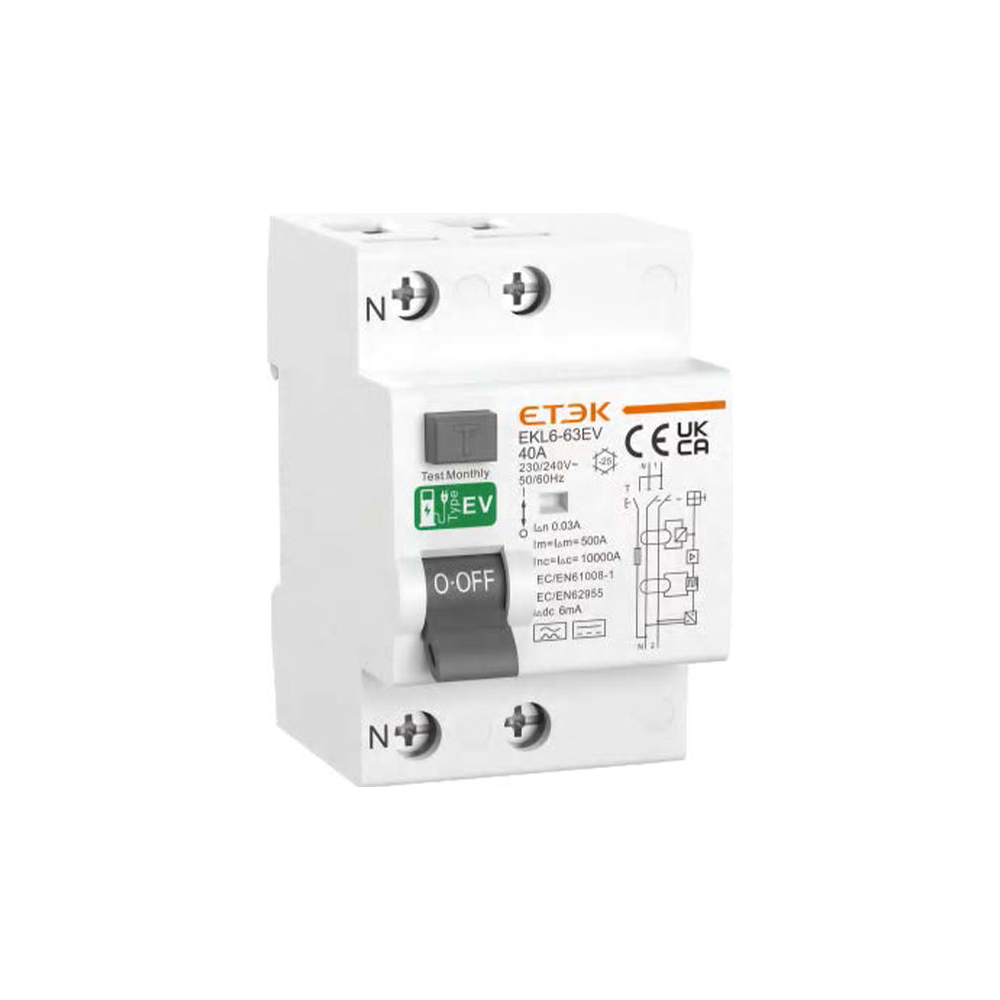

Jordfeilbryter (RCCB) type B eller type EV, 240 V 40 A eller 63 A for enfasede ladestasjoner og veggbokser for elektriske kjøretøy, med beskyttelsesstrøm 30mA AC og 6mA DC. Samsvarer med IEC/EN61008-1 og IEC/EN62423.
Nyttig

Den kan brukes til bygge en hjemmelaget ladestasjon for elbil (ladestasjon, veggboks), ved bruk av

* denne jordfeilbryteren - jordfeilbryter som beskyttelse

* 40A 2P kontaktor (tilgjengelig på denne nettsiden)

* Creasol DomBusEVSE som forsyningsutstyr for elektriske kjøretøy (brukes til å kontrollere ladeeffekt/-strøm) (tilgjengelig på dette nettstedet)

* én type 2- eller type 1-kabel og en liten boks

* én energimåler (toveis type, ved bruk av solceller eller andre fornybare kilder) for å måle tilgjengelig strøm for lading av elbiler (tilgjengelig på denne nettsiden)

* valgfritt én energimåler DDS-238 for å telle energien som er fylt i bilbatteriet (tilgjengelig på denne nettsiden)

* én DIN-skinneboks, bedre plassert innendørs

Bruk av Creasol DomBusEVSE DIN-skinnemodul det er mulig å realisere en fullfunksjonell elektrisk ladestasjon med følgende funksjoner:
*veggboksen kan være overvåket og kontrollert av smarttelefon og nettleser

* full integrasjon med hjemmeautomatiseringssystemer som Domoticz, Home Assistant, Node-RED, OpenHAB, ioBroker og andre systemer som støtter Modbus

* smart lastbalansering

* bruk den full effekt tilbudt av leverandøren dinFor eksempel i Italia er det mulig å bruke kontraktsfestet effekt + 27 % i maks 90 minutter, deretter må effekten reduseres til kontraktsfestet effekt + 10 % i minst 90 minutter, deretter kan man gå tilbake til kontraktsfestet effekt + 27 % og så videre...

Mer informasjon på https://www.creasol.it/EVSE

Denne typen installasjoner bør utføres av en elektrotekniker med full kunnskap om elektriske og termiske risikoer, og ved bruk av riktige kabler og tilkoblinger for å forhindre brann, kortslutning, støt osv.

RCCB-funksjoner (kan endres ved forskjellige produksjonspartier):
