Kezdő készlet otthoni automatizálási rendszeréhez!

Tartalom:

• 1 málna PI4
• 1 32 GB-os, nagy teherbírású microSD már be van programozva a Raspbian + Domoticz + Firewall + Backup programmal
• 1 RS485-USB adapter
• 1 Creasol DomBus1 (2 relékimenet, 6 bemenet, 1 AC bemenet)
• 1x Creasol DomBusTH (hőmérséklet + relatív páratartalom érzékelő, fehér + piros + zöld led, 4 bemenet, 2 kimenet, 1 analóg bemenet)

A Domoticz egy nagyon egyszerű és hatékony vezérlő a domotikus rendszerekhez, elérhető webböngészővel és android / iOS alkalmazással.

A Raspberry egypaneles mini számítógép, alacsony fogyasztású (kevesebb mint 10 wattos), négymagos ARM processzorral, otthoni automatizálásra alkalmas.

A DomBus1 egy olyan eszköz, amelyet a fali elosztódobozba lehet helyezni a fények, szivattyúk, szelepek és az bemenetek olvasására, például ajtó / ablak / vak mágneses érzékelők (riasztáshoz), PIR-ek (riasztáshoz és jelenléthez), ajtócsengő gomb, .... A Raspberry vezérlőhöz egy vékony kábel csatlakozik 4 vezetéken belül (riasztáshoz, vagy jobb RS485-hez): 2 vezeték az adatokhoz (RS485 115200 bps-nél, amely akár 1 km lefedést tesz lehetővé), 2 vezeték 12 V-os tápfeszültséghez ellátás (jobb, ha az akkumulátort visszaváltják)

DomBusTHegy kis tábla, amelyet üres fedélre lehet helyezni, és amely a hőmérséklet és a relatív páratartalom mérésére szolgál. Ezenkívül 3 ledje van, fehér + piros + zöld, amelyek aktiválhatók az állapot értesítéséhez vagy áramkimaradás esetén (például vészhelyzet esetén)lámpa). Végül 4 konfigurálható I / O-val rendelkezik (amelyek kapcsolókhoz és nyomógombokhoz, riasztás-érzékelőkhöz, hangjelzőhöz ...) csatlakoztathatók, valamint 2 nyitott kollektoros kimenettel (alkalmas külső 12 V-os relék meghajtására).

Az RS485 megoldás lehetővé teszi:

1. elkerülje a rádiófrekvenciás szennyezést (amelyet a WiFi és más vezeték nélküli rendszerek okoznak)
2. vékony kábellel csatlakoztassa az összes eszközt buszon keresztül
3. az összes eszközt 12V-os tápfeszültséggel táplálja, így az otthoni automatizálási rendszer áramszünet esetén is működni fog

Ez a rendszer alacsony energiafogyasztásra is optimalizált:

1. A málna kevesebb, mint 10 wattot fogyaszt
2. A DomBus1 0,050 W-ot fogyaszt készenléti állapotban, és 0,3 W-ot, ha mind a 2 relé be van kapcsolva . Összehasonlításképpen: a Sonoff Dual R2 1,2 W-ot fogyaszt készenléti állapotban, és több mint 2 W-ot, csak 2 relével.
3. A DomBusTH 0,03 W-ot fogyaszt

és valóban plug & play : csak csatlakoztasson egy új DomBus eszközt a buszhoz, és a Domoticz Switches panelen megtalálhatja azt az eszközt: változtassa meg a hardver címét a kapcsoló panelen, hogy egyedi címet rendelhessen, és minden bemenet / kimenet / érzékelő automatikusan elérhető a Domoticzban .

Mit lehet kezdeni Domoticz-szal?

• Irányítsd a beltéri és kültéri világítást
• Készítsen megbízható és teljes funkcionalitású riasztórendszert, amely megmutatja a telefon állapotát (Telegramapp), és küldjön képeket / videókat bármilyen esemény esetén.
• Küldjön képet okostelefonon, amikor valaki csenget
• Ellenőrizze a kaput és a gyalogos kaput, hogy távolról kinyithassa őket
• Mérjük meg a szobahőmérsékletet és a relatív páratartalmat
• A hőszivattyú vagy más fűtő / hűtő vezérlése: nincs szükség termosztátra minden helyiségben, csak egy láthatatlan hőérzékelőre van szükség minden helyiségben
• Télen aktiválja az elektromos fűtőberendezéseket, ha a napelemes fotovoltaikus energiák nagyobb teljesítményt nyújtanak, mint a használati teljesítmény
• Hőszivattyú és szolár fotovoltaikus telepítése esetén optimalizálja az energiafogyasztást azáltal, hogy a hőszivattyút a szolár napenergia rendelkezésre álló teljesítményére állítja
• Ha szellőzőrendszer van telepítve, akkor azt szabályozza a helyiségek páratartalmának szabályozásával és a páramentesítő (és a hűtőtekercs, ha van) bekapcsolásával nyáron, amikor rendelkezésre áll a napenergia
• Aktiválja a külső eszközöket, például a párátlanítókat, az elektromos fűtőtesteket, ha a fotovoltaikus áramellátásból extra teljesítmény származik, vagy ha a helyiség páratartalma / hőmérséklete nem megfelelő.
• Ellenőrizze az esővíz-tartály szintjét, és irányítson egy szelepet / szivattyút a kert öntözéséhez
• Csatlakozzon egy meteo állomáshoz, és megkapja az eső, szél, hőmérséklet, páratartalom, nyomás adatait, szép grafikonokkal

Opcionálisan elérhető termékek

• Raspberry PI4 hivatalos tok, piros / fehér, Nagy-Britanniában készült
• 5V 3A adapter, málna szállítására
• C típusú USB-kábel az 5 V-os adapter Raspberry-hez történő csatlakoztatásához (a csatlakoztatáshoz szükségesaz 5V 3A adapter a málnához
• Az egyik rendelkezésre álló 2A kapcsolási fokozatú szabályozó a 13,8 V (akkumulátorfeszültség) 5 V-ra csökkentésére, málna táplálásához: alkalmas, ha az otthoni automatizálási rendszer ellátására 12 V-os akkumulátort töltővel / szállítóval használnak
• több DomBus eszköz több bemenet, kimenet és érzékelő kezelésére

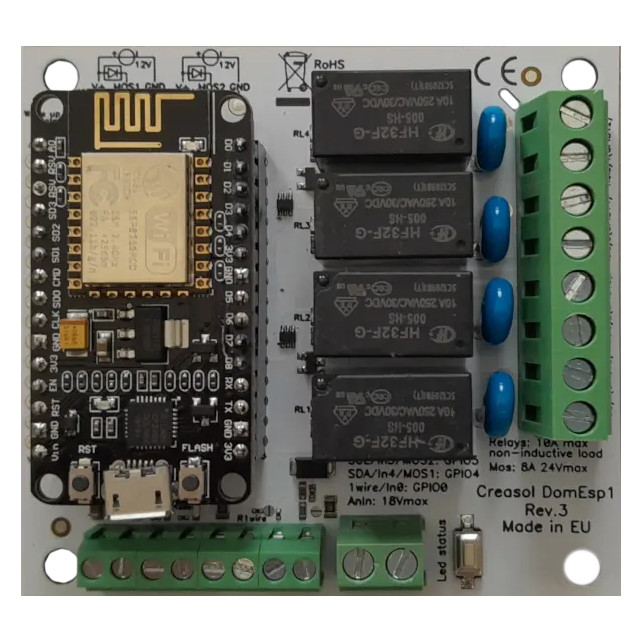

• DomESP1 + ESP8266 modul, amikor eszközöket / érzékelőket kell vezérelni WiFi kapcsolaton keresztül (készenléti teljesítmény: 0,5 W)
• Kábel RS485-hez, 2x0,50 + 2x0,22, 100m
• Kábel riasztáshoz, 4x0,22, 100m

Több információ

Link a Creasol DomBus1-re

Link néhány szkripthezDomoticz számára

Youtube videó, amely Domoticz otthont mutat be

Kell segítség? Csatlakozz aDomBus csatorna a táviraton!
