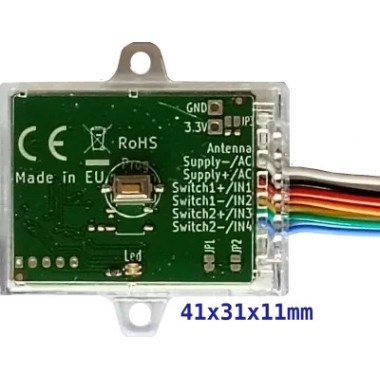

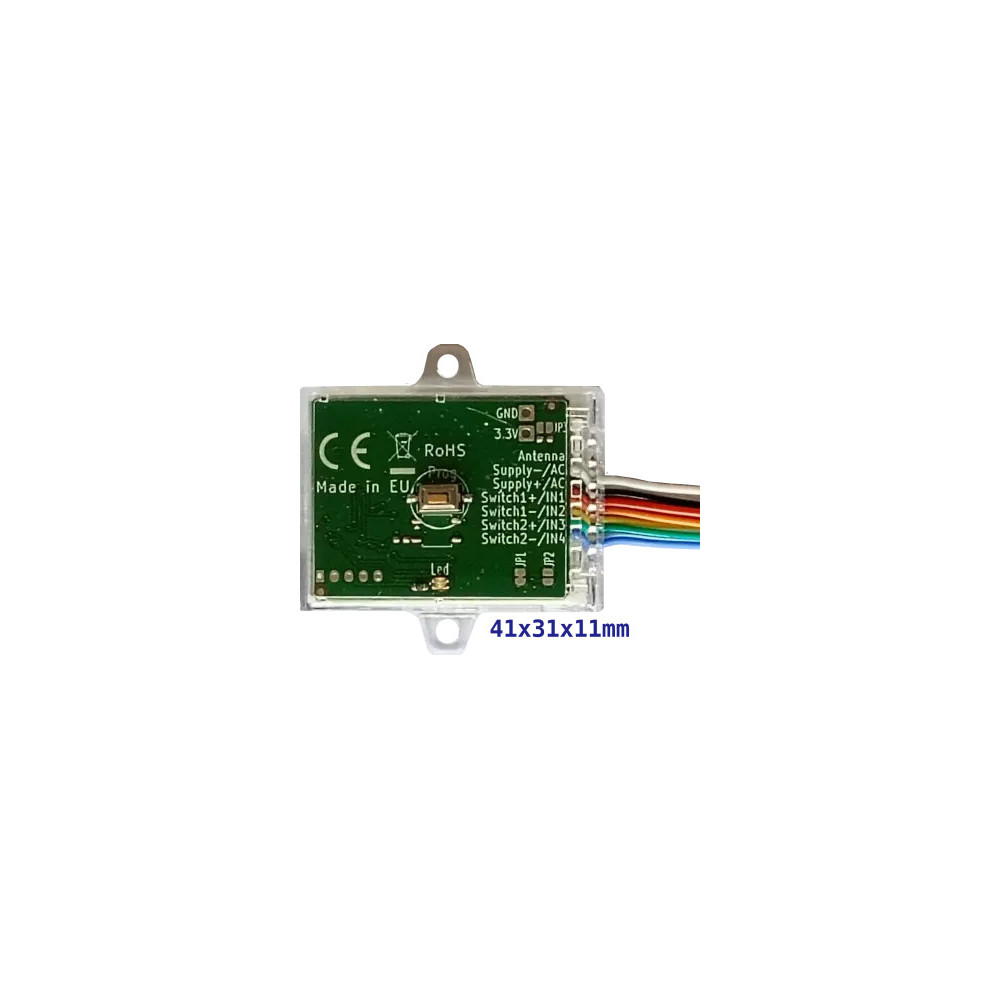

Liten fjärrkontrollsduplikator, endast 41x31x11mm, som kan kopiera upp till 4 olika fjärrkontroller som sänder en fast kod på en av de frekvenser som stöds, listade i Tabell 1.

Vänligen kontrollera den engelska sidan för att se den mest uppdaterade versionen!

Applikationer

• I ett fordon, tillstånd att öppna upp till 4 olika automatiseringar (grind, bom, garageport, ...) genom att använda helljusreglaget, eller bromspedal. Du behöver inte leta efter en fjärrkontroll när du närmar dig ditt hus eller arbete!
• Skickar upp till 4 olika koder med en enkel knapp, som används för att skicka strömförsörjning (9÷24V) till enheten/li>
• Aktivera en mottagare när en enhet matas: till exempel när dörrklockan trycks (12V till klockan), sänd en signal som läses av hemautomationssystemet. I det här fallet stöds endast 1 kanal.

Drag

• Oberoende kanaler: varje kanal kan sända en annan kodtyp på en annan frekvens
• Sänd fasta koder med OOK-modulering.
• Valbar frekvens: 433,920 eller 868,300 MHz. Utanför EU är det möjligt att använda andra frekvenser.
• Två ledningar för strömförsörjningen (8÷35Vdc och 9÷24Vac) + 1 ledning förr-antenn: minskad till 17 cm för 433 MHz eller 8 cm för 868 MHz
• Högeffektiv DC/DC-omvandlare med switchläge, för att minska strömförbrukning och strömförlust
• Sändningseffekten kan konfigureras till det lägsta värde som minskar störningar och kollisioner
• Mycket kompakt: 41x31x11 cm

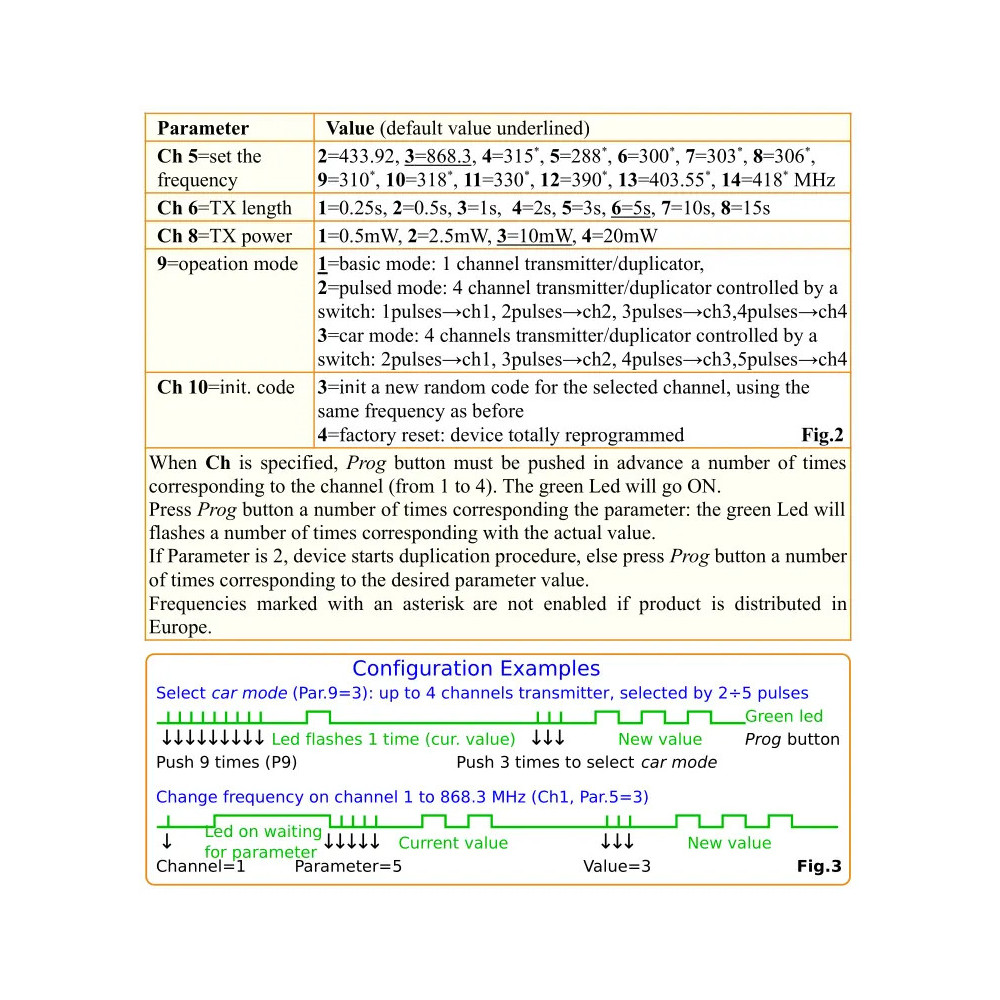

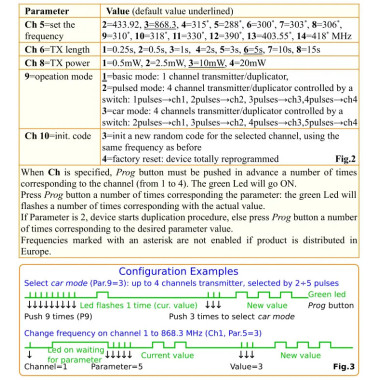

• Frekvens, sändningseffekt och andra parametrar kan enkelt programmeras med hjälp av Prog knappFre (som kan tryckas ner utan att öppna höljet).

Arbetslägen

Läge 1 (grundläge): när enheten matas börjar den sända kanal 1-koden. Detta läge är lämpligt när enheten är ansluten till en knapp eller en reläutgång, så när den är aktiv vill vi att denna enhet sänder en kod för att aktivera en mottagare på en annan sida. Endast 1 kanal är tillgänglig i detta läge.

Läge 2 (knappläge)I detta fall är enheten ansluten till strömförsörjningsenheten med en knapp, med möjlighet att överföra upp till 4 olika koder (4 kanaler).
Om du trycker länge på knappen sänds kanal 1.br />1 kort + 1 lång puls för att sända kanal 2.
2 korta + 1 långa pulser för att sända kanal 3.
3 korta + 1 långa pulser för att sända kanal 4.

Läge 3 (billäge): detta arbetsläge är lämpligt när enheten används i ett fordon, ansluten till helljusspaken eller bromsljuset: normalt placeras enheten i fordonets säkringsdosa.
1 kort + 1 långpuls för att sända kanal 1.
2 korta + 1 långa pulser för att sända kanal 2.
3 korta + 1 långa pulser för att sända kanal 3.
4 korta + 1 långa pulser för att sända kanal 4.

Vänligen kontrollera ansökningsinformationen nedan.

Installation i ett fordon och konfiguration

Installationen måste utföras av en kvalificerad tekniker.

Kontrollera först att fjärrkontrollen som ska kopieras är kompatibel med Creasol_Sender:

1. Ansluta Förse kablar till valfri 12 eller 24V strömförsörjningsenhet eller batteri.
2. Ställ in enheten i "billäge", inställning av parameter 9 till 3: tryck på PROG-knappen 9 gånger, vänta tills lysdioden blinkar, tryck sedan på PROG-knappen 3 gånger
3. Ställ in sändningsfrekvensen för kanal 1: tryck på PROG-knappen 1 (val av kanal 1: lysdioden lyser med fast grönt sken), tryck sedan på PROG-knappen 5 gånger (frekvensparameter: lysdioden börjar blinka ett antal gånger)motsvarande den aktuella frekvensen), tryck sedan på PROG-knappen ett antal gånger motsvarande önskad frekvens (2 för 433,92 MHz, 3 för 868,3 MHz).
4. Kopiera den befintliga fjärrkontrollenTryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG-knappen 2 gånger (för att börja ta emot koden från den ursprungliga fjärrkontrollen): lysdioden börjar blinka långsamt. Inom 10 sekunder trycker du på knappen på den ursprungliga fjärrkontrollen: den gröna lysdioden blinkar 2 gånger (koden har kopierats) eller 4 gånger (rullande kod: i det här fallet fungerar Creasol-Sender troligtvis inte).
5. Testa den programmerade kanalen, simulerar en kort helljusblinkning följt av en lång blixt: ta bort strömförsörjningen i några sekunder, anslut sedan strömförsörjningen i mindre än en halv sekund, ta bort i mindre än en halv sekund, anslut sedan strömförsörjningen igen i några sekunder: den röda lysdioden blinkar under sändning, så det är möjligt att verifiera att automatiken (grind, garageport, ...) aktiveras av Creasol-Sender.
6. Om sändningstiden är för kort, öka parametern: tryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG 6 gånger (parameter 6: lysdioden blinkar N gånger och indikerar det aktuella värdet), tryck sedan på PROG-knappen 7 eller 8 gånger för att öka sändningstiden.

Om andra kanaler ska programmeras, upprepa steg 3-6 och välj rätt kanal: 2, 3 eller 4 istället för 1.

Om CreasolSender är kompatibel med din automatisering (kunde aktiveraautomatisering, i steg 5),

1. Kapa antennkabeln till 17 cm för 433 MHz, eller 8 cm för 868 MHz.
2. Kontrollera fordonets instruktionsbok för att hitta säkringsdosan med helljussäkringen eller reläet. Placera enheten i säkringsdosan (eller i en annan lämplig skyddad kapsling) och anslut en matningskabel till helljussäkringen eller reläspolen, eller anslut den andra matningskabeln till jord (fordonschassit). Matningsspänningen ska ligga i intervallet 6-35 V. Säkerställ att strömförsörjningen till CreasolSender inte är påslagen när helljuset är AV.br />Var noga med anslutningen: använd en säkringsuttag, eller ta bort säkringen eller reläet, placera den bara ledningen i säkrings-/relähållaren och sätt i säkringen/reläet igen. Anslut försiktigt! Denna operation måste utföras av en tekniker!

Nu är det möjligt att testa enheten. Ta en kort helljusblixt följt av en lång blixt för att sända kanal 1: den sista blixten måste vara minst 1 sekund lång, för att förse Creasol-Sender med tillräckligt med ström för att sända koden och låta automationen (grind, barriär, ...) avkoda den överförda datan.
För att överföra koden som är kopplad till kanal 2, ta 2 korta blinkningar följt av en lång blinkning. På samma sätt för kanal 3 och 4.

Enheten levereras i ett snyggt genomskinligt, återvinningsbart clamshell-fodral med instruktioner tryckta på fler språk. Företag som vill köpa den här produkten kan skicka ett e-postmeddelande tilla href="mailto:sales@creasol.it">lörles@creasol.it med angivande av företagsuppgifter, inklusive momsregistreringsnummer. Vi kan även leverera den här enheten med anpassade instruktioner.

Dokumentation

• Creasol Sender-instruktioner i PDF-format

• Creasol Sender-video

Applikationsanteckningar

Använda Creasol-Sender i ett fordon (bil, skåpbil, motorcykel, ...) för att öppna grindar, garageportar och trafikhinder med blinkande helljus

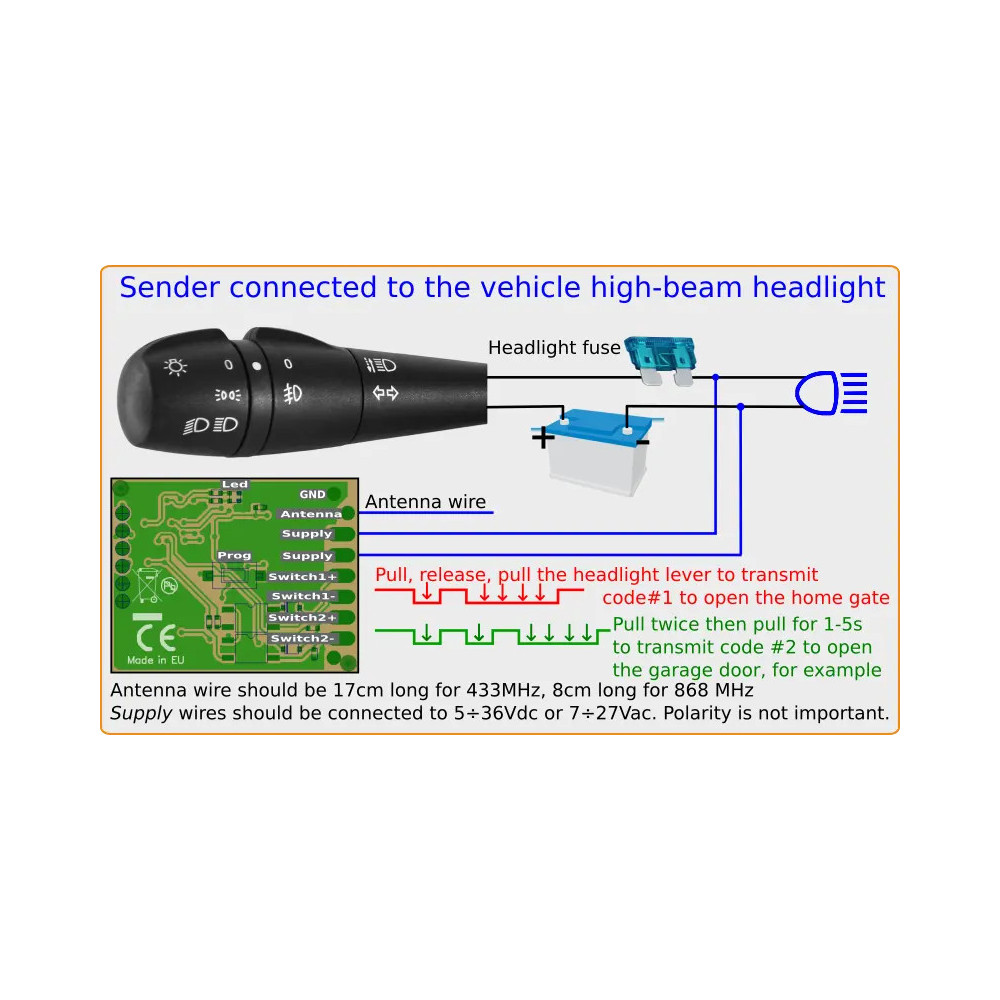

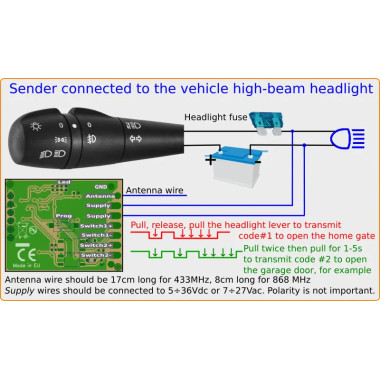

I den här applikationen levereras Creasol-Sender av fordonets helljusspak för att styra upp till fyra automatiseringar (garageportar, grindar, bommar, ...):

• 1 kort blinkning + lång blinkning => sänder kanal 1 (för att öppna t.ex. hemgrinden)
• 2 korta blinkningar + långa blinkningar => sänder kanal 2 (för att öppna t.ex. garageporten)
• 3 korta blinkningar + långa blinkningar => sänder kanal 3 (för att öppna t.ex. trafikspärr på arbetsplatsen)
• 4 kortablinkningar + långa blinkningar => sänder kanal 4 (för att öppna t.ex. semesterhusgrind)

Detta är en mycket enkel och säker lösning för öppna automatiseringar från din bil, lastbil eller motorcykel, utan att bli distraherad av att leta efter fjärrkontrollen. Observera att Creasol-Sender endast kan kopiera fjärrkontroller med fast kod: om din automation använder fjärrkontroller med rullande kod måste du lägga till en universalmottagare, t.ex. Creasol UniRec1 eller UniRec2, till den automatiseringen.

Installation i ett fordon

Installationen måste utföras av en kvalificerad tekniker.

Kontrollera först att fjärrkontrollen som ska kopieras är kompatibel med Creasol_Sender:

1. Ansluta Förse kablar till valfri 12- eller 24V strömförsörjning eller batteri.
2. Ställ in parameter 9 till 3 för att ställa in "billäge": tryck på PROG-knappen 9 gånger, vänta tills lysdioden blinkar och tryck sedan på PROG-knappen 3 gånger.
3. Ställ in frekvens för kanal 1: tryck på PROG-knappen 1 (val av kanal 1: lysdioden lyser med fast grönt sken), tryck sedan på PROG-knappen 5 gånger (frekvensparameter: lysdioden börjar blinka ett antal gånger motsvarande den aktuella frekvensen), tryck sedan på PROG-knappen ett antal gånger motsvarande önskad frekvens (2 för 433,92 MHz, 3 för 868,3 MHz).
4. Kopiera nu den befintliga fjärrkontrollen: tryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG-knappen 2 gånger (för att börja ta emot koden från originalet).fjärrkontroll): LED-lampan börjar blinka långsamt. Inom 10 sekunder trycker du på knappen på den ursprungliga fjärrkontrollen: den gröna lysdioden kommer att blinka 2 gånger (koden har kopierats) eller 4 gånger (rullande kod: i det här fallet fungerar Creasol-Sender troligtvis inte).
5. För att testa den programmerade kanalen, koppla bort strömförsörjningen i några sekunder, anslut sedan strömförsörjningen i mindre än en halv sekund, koppla bort den i mindre än en halv sekund och anslut sedan strömförsörjningen igen i några sekunder: den röda lysdioden blinkar under sändning, så det är möjligt att verifiera att automatiken (grind, garageport, ...) aktiveras av Creasol-Sender.
6. Om sändningstiden är för kort, öka parametern: tryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG 6 gånger (parameter 6: lysdioden blinkar N gånger och indikerar det aktuella värdet), tryck sedan på PROG-knappen 7 eller 8 gånger för att öka sändningstiden.

Om andra kanaler ska programmeras, upprepa steg 3-6 och välj rätt kanal: 2, 3 eller 4 istället för 1.

Om CreasolSender är kompatibel med din automatisering (kunde aktivera automatiseringen i steg 5),

1. Kapa antennkabeln till 17 cm för 433 MHz, eller 8 cm för 868 MHz.
2. Kontrollera fordonets instruktionsbok för att hitta säkringsdosan med helljussäkringen eller reläet. Placera enheten i säkringsdosan (eller i en annan lämplig skyddad kapsling) och anslut en matningskabel till helljussäkringen eller reläets spole, eller anslut den andra matningskabeln till jord (fordonschassit). MatningSpänningen bör ligga i intervallet 6–35 V. Se till att strömförsörjningen till CreasolSender inte är påslagen när helljuset är AV.br />Var noga med anslutningen: använd en säkringsuttag, eller ta bort säkringen eller reläet, placera den bara ledningen i säkrings-/relähållaren och sätt i säkringen/reläet igen. Anslut försiktigt! Denna operation måste utföras av en tekniker!

Nu är det möjligt att testa enheten. Ta en kort helljusblixt följt av en lång blixt för att sända kanal 1: den sista blixten måste vara minst 1 sekund lång, för att förse Creasol-Sender med tillräckligt med ström för att sända koden och låta automationen (grind, barriär, ...) avkoda den överförda datan.
För att överföra koden som är kopplad till kanal 2, ta 2 korta blinkningar följt av en lång blinkning. På samma sätt för kanal 3 och 4.

Aktivera en fjärrstyrd last/lampa när någon trycker på dörrklockan (eller en annan knapp)

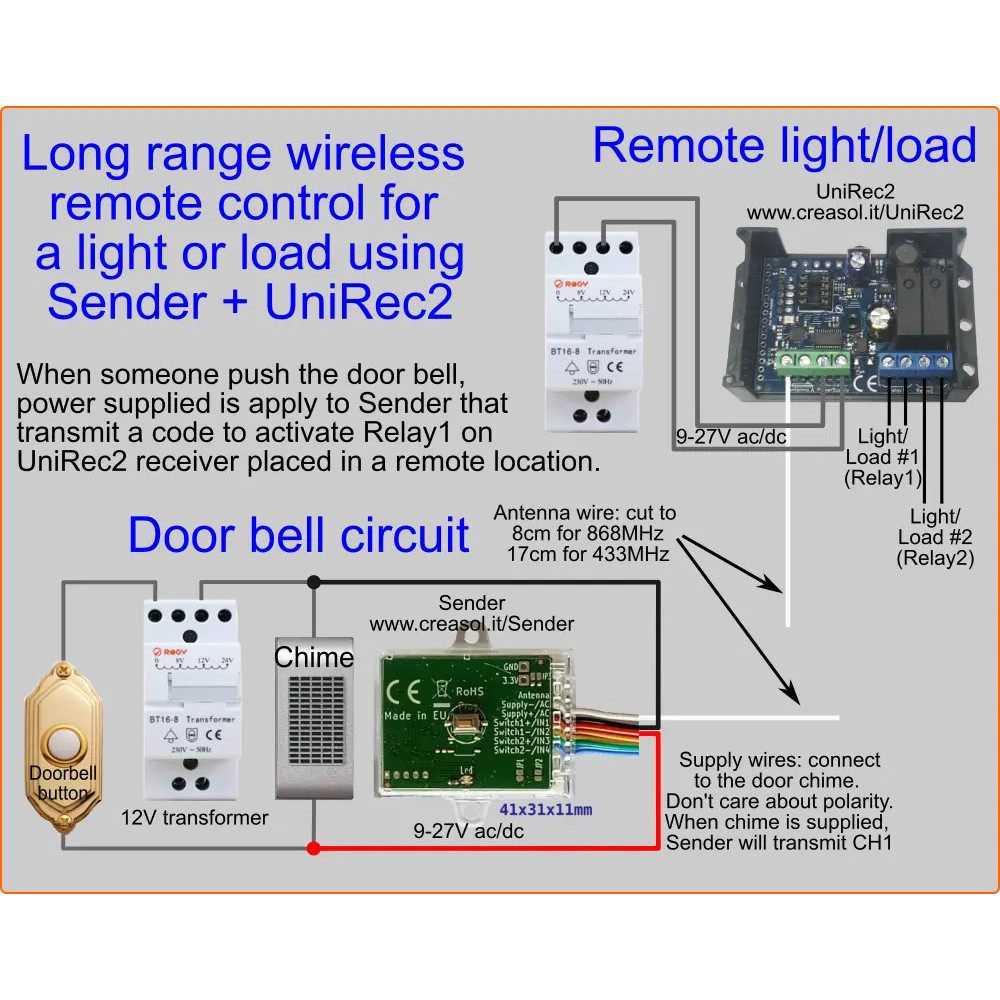

Följande diagram visar en lösning för att fjärrstyra en lampa eller något annat när någon trycker på en knapp, med hjälp av en trådlös anslutning med lång räckvidd på 433 eller 868 MHz.

Dörrklocka ansluten till en domotisk styrenhet

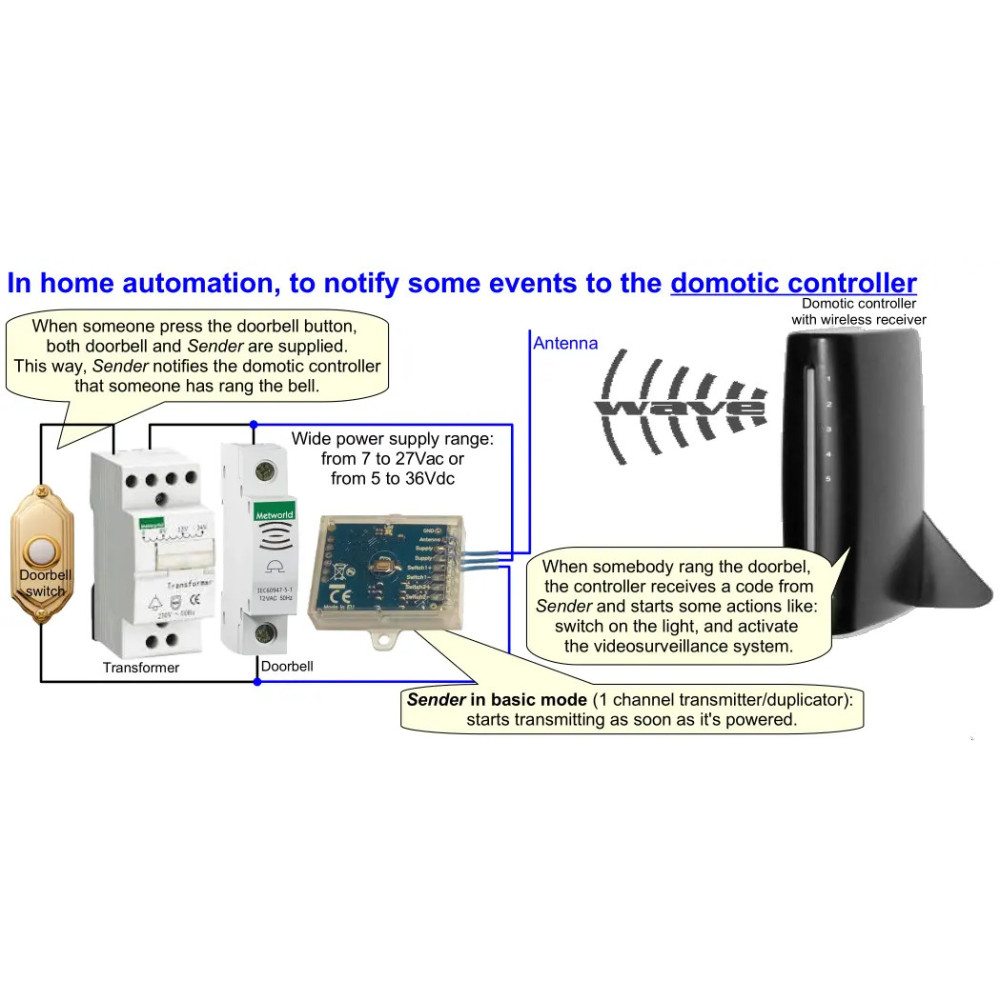

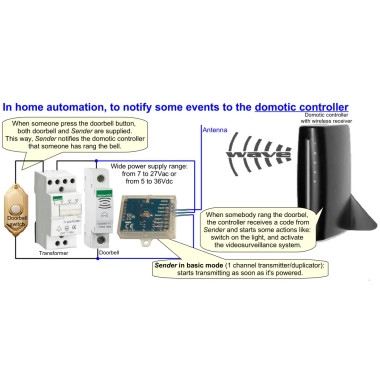

Följande bild visar hur man ansluter Sender i grundläge (läge 1) så att när den matas med en knapp börjar den omedelbart sända en kod för att aktivera en fjärrstyrd enhet (till exempel en domotic-kontroller med integrerad mottagare, eller en annan enhet med ytterligare mottagare).

Installation

1. Ansluta Förse kablar till valfri 12- eller 24V strömförsörjning eller batteri.
2. Ställ in parameter 9 till 1 för att ställa in "grundläge": tryck på PROG-knappen 9 gånger, vänta tills lysdioden blinkar och tryck sedan på PROG-knappen 1 gång.
3. Ställ in frekvens för kanal 1: tryck på PROG-knappen 1 (val av kanal 1: lysdioden lyser med fast grönt sken), tryck sedan på PROG-knappen 5 gånger (frekvensparameter: lysdioden börjar blinka ett antal gånger motsvarande den aktuella frekvensen), tryck sedan på PROG-knappen ett antal gånger motsvarande önskad frekvens (2 för 433,92 MHz, 3 för 868,3 MHz).
4. Kopiera nu den befintliga fjärrkontrollen: tryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG-knappen 2 gånger (för att börja ta emot koden från den ursprungliga fjärrkontrollen): lysdioden börjar blinka långsamt. Inom 10 sekunder trycker du på knappen på den ursprungliga fjärrkontrollen: den gröna lysdioden kommer att blinka 2 gånger (koden har kopierats) eller 4 gånger (rullande kod): i det här fallet fungerar Creasol-Sender troligtvis inte.k).
5. För att testa den programmerade kanalen, koppla ur strömförsörjningen i några sekunder och anslut sedan strömförsörjningen igen: den röda lysdioden blinkar under sändning, så det är möjligt att verifiera att automatiken (grind, garageport, ...) aktiveras av Creasol-Sender.
6. Om sändningstiden är för kort, öka parametern: tryck på PROG-knappen 1 gång (för att välja kanal 1), tryck sedan på PROG 6 gånger (parameter 6: lysdioden blinkar N gånger och indikerar det aktuella värdet), tryck sedan på PROG-knappen 6÷8 gånger för att öka sändningstiden./li>

Obs: i grundläget stöds endast 1 kanal.

Om CreasolSender är kompatibel med din automatisering (kunde aktivera automatiseringen i steg 5),

1. Kapa antennkabeln till 17 cm för 433 MHz, eller 8 cm för 868 MHz.
2. Anslut matningskablarna till CreasolSender enligt schemat ovan.
