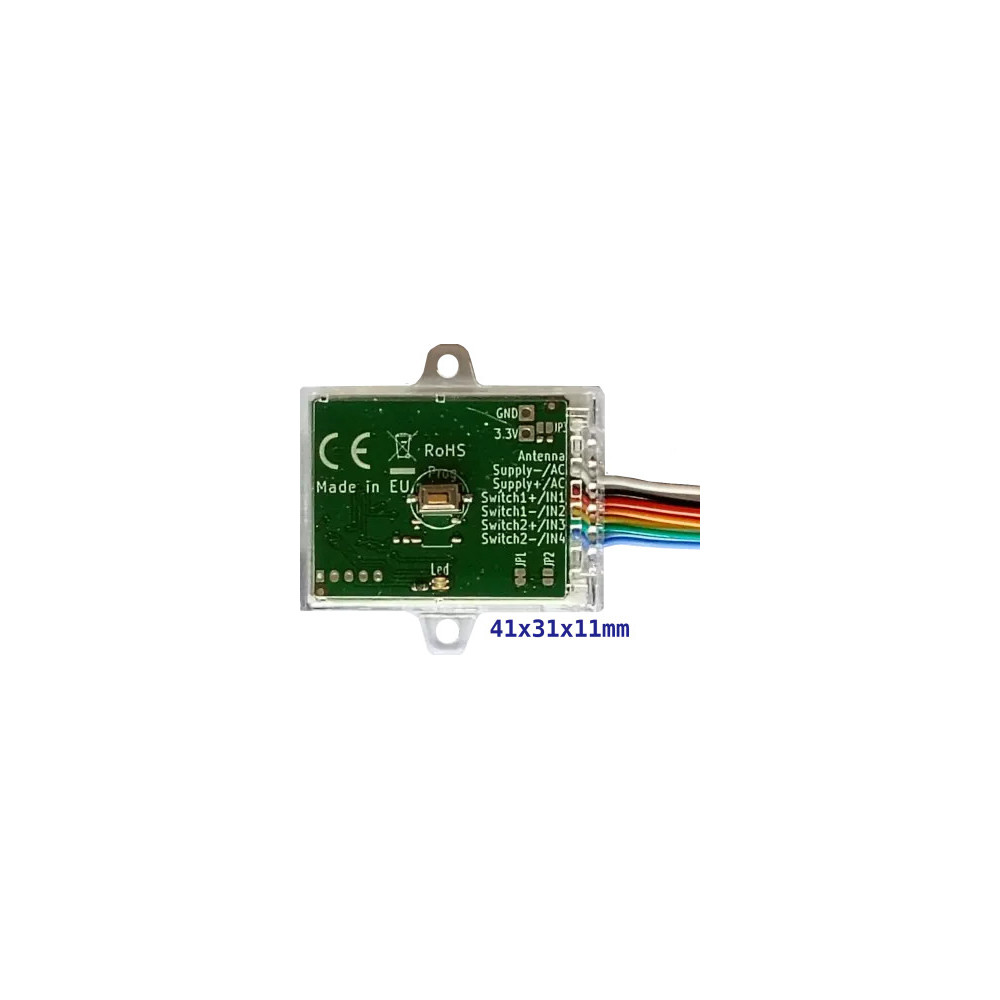

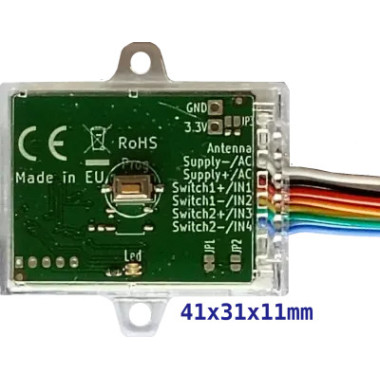

Duplicador de control remoto pequeño, solo 41x31x11 mm, que es capaz de copiar hasta 4 mandos a distancia diferentes que transmiten un código fijo en una de las frecuencias admitidas, que se enumeran en la Tabla 1.

¡Consulta la página en inglés para ver la versión más actualizada!

Aplicaciones

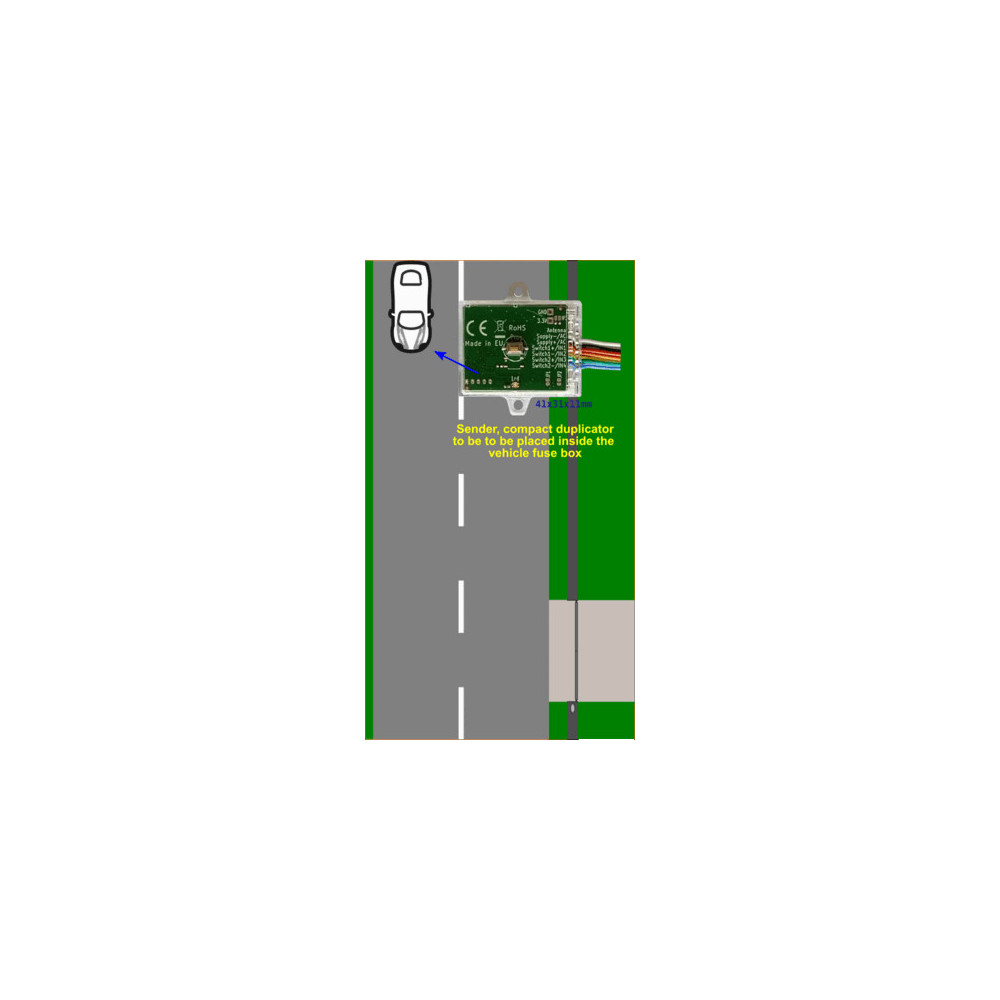

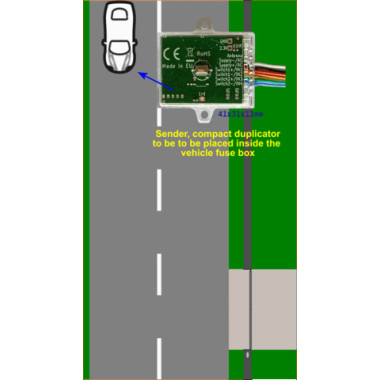

• En un vehículo, se permiten abre hasta 4 automatizaciones diferentes (puerta, barrera, puerta de garaje, ...) mediante el uso de la palanca de las luces altaso el pedal del freno. ¡No hace falta buscar el mando a distancia al acercarse a casa o al trabajo!
• Envía hasta 4 códigos diferentes mediante un simple botón, que se utiliza para enviar alimentación (9÷24V) al dispositivo./li>
• Activa un receptor cuando se alimenta un dispositivo: por ejemplo, al pulsar el timbre (12 V), transmite una señal que es leída por el sistema de domótica. En este caso, solo se admite un canal.

Características

• Canales independientes: cada canal puede transmitir un tipo de código diferente en una frecuencia diferente.
• Transmitir códigos fijos con modulación OOK.
• Frecuencia seleccionable: 433,920 o 868,300 MHz. Fuera de la UE es posible utilizar otras frecuencias.
• Dos cables para la fuente de alimentación (8÷35Vdc y 9÷24Vac) + 1 cable paraAntena r: recortar a 17 cm para 433 MHz o a 8 cm para 868 MHz.
• Convertidor CC/CC de conmutación de alta eficiencia para reducir el consumo y la disipación de energía.
• La potencia de transmisión se puede configurar al valor mínimo que reduzca las interferencias y las colisiones.
• Muy compacto: 41x31x11cm
• La frecuencia, la potencia de transmisión y otros parámetros se pueden programar fácilmente utilizando el Programa botónFre (que se puede pulsar sin abrir la carcasa).

Modos de funcionamiento

Modo 1 (modo básico)Cuando el dispositivo recibe alimentación, comienza a transmitir el código del canal 1. Este modo es adecuado cuando el dispositivo está conectado a un botón o a una salida de relé, de modo que, cuando está activo, queremos que este dispositivo transmita un código para activar un receptor en otro extremo. Solo hay 1 canal disponible en este modo.

Modo 2 (modo de botones): en este caso, el dispositivo se conecta a la fuente de alimentación mediante un botón, con la capacidad de transmitir hasta 4 códigos diferentes (4 canales).
Si se mantiene pulsado el botón durante un tiempo prolongado, se transmite el canal 1.br />1 pulso corto + 1 pulso largo para transmitir el canal 2.
2 pulsos cortos + 1 pulso largo para transmitir el canal 3.
3 pulsos cortos + 1 pulso largo para transmitir el canal 4.

Modo 3 (modo coche): este modo de funcionamiento es adecuado cuando el dispositivo se utiliza en un vehículo, conectado a la palanca de las luces de carretera o a la luz de freno: normalmente, el dispositivo se coloca en la caja de fusibles del vehículo.
1 corto + 1 largopulso para transmitir canal 1.
2 pulsos cortos + 1 pulso largo para transmitir por el canal 2.
3 pulsos cortos + 1 pulso largo para transmitir el canal 3.
4 pulsos cortos + 1 pulso largo para transmitir el canal 4.

Por favor, consulte las notas de aplicación a continuación.

Instalación en un vehículo y configuración

La instalación debe ser realizada por un técnico cualificado.

Primero, compruebe que el mando a distancia que desea copiar sea compatible con Creasol_Sender:

1. Conectar Suministrar Conectar a cualquier toma de 12 o 24 V. unidad de alimentación o batería.

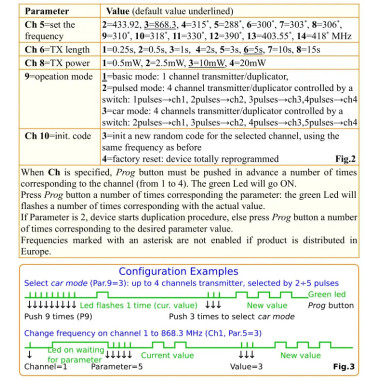

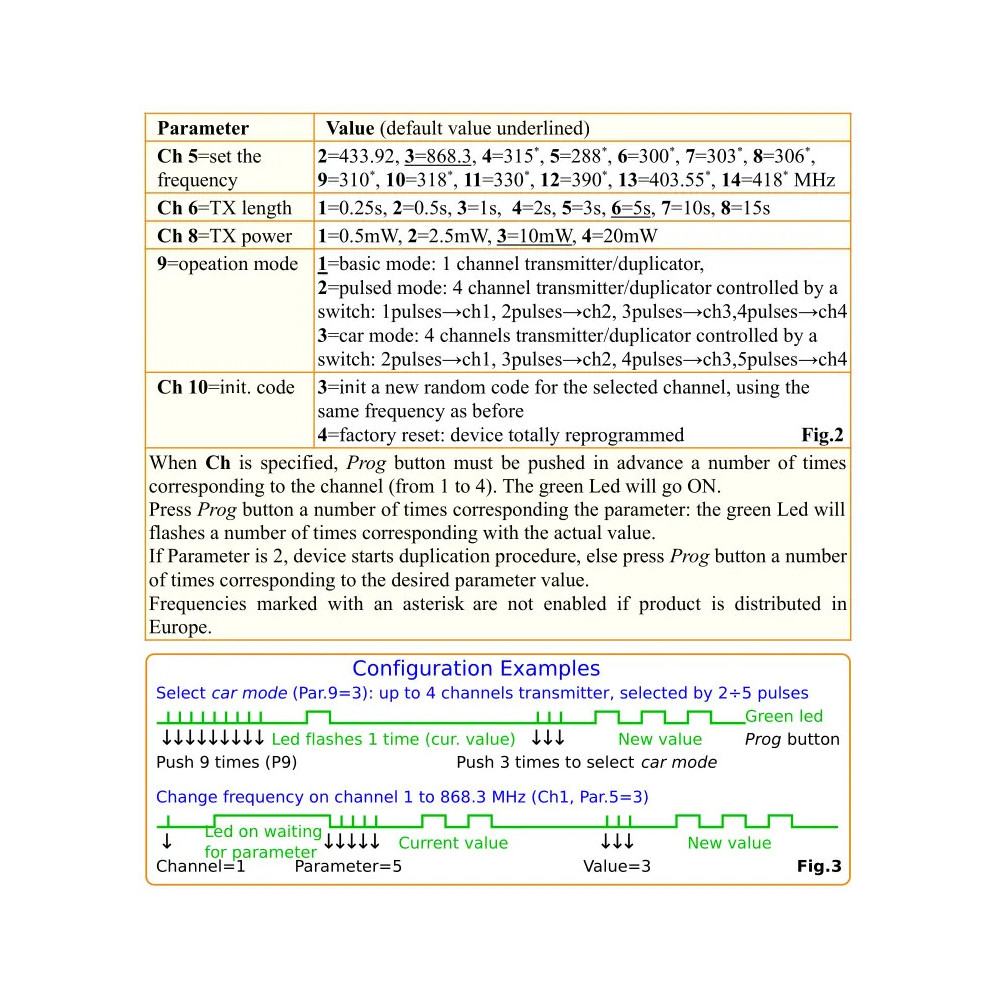

2. Configura el dispositivo en "modo coche"., ajuste del parámetro 9 a 3: presione el botón PROG 9 veces, espere a que el LED parpadee y luego presione el botón PROG 3 veces.
3. Establezca la frecuencia de transmisión para el canal 1.: pulse el botón PROG 1 (seleccionando el canal 1: el LED se ilumina en verde fijo), luego pulse el botón PROG 5 veces (parámetro de frecuencia: el LED comenzará a parpadear varias veces)correspondiente a la frecuencia actual), luego presione el botón PROG un número de veces que corresponda a la frecuencia necesaria (2 para 433,92 MHz, 3 para 868,3 MHz).
4. Copia el control remoto existentePulse el botón PROG una vez (para seleccionar el canal 1) y, a continuación, pulse el botón PROG dos veces (para empezar a recibir el código del mando a distancia original): el LED comenzará a parpadear lentamente. En un plazo de 10 segundos, pulse el botón del mando a distancia original: el LED verde emitirá dos destellos (el código se ha copiado) o cuatro destellos (código variable: en este caso, lo más probable es que Creasol-Sender no funcione).
5. Pruebe el canal programado, Simulando un destello corto de luz alta seguido de un destello largo: desconecte la alimentación durante unos segundos, luego conéctela durante menos de medio segundo, desconéctela durante menos de medio segundo y luego conéctela nuevamente durante unos segundos: el LED rojo parpadea mientras transmite, por lo que es posible verificar que la automatización (puerta, puerta de garaje, ...) se activa mediante Creasol-Sender.
6. Si el tiempo de transmisión es demasiado corto, aumente el parámetro: pulse el botón PROG 1 vez (para seleccionar el canal 1), luego pulse PROG 6 veces (parámetro 6: el LED parpadeará N veces indicando el valor actual), luego pulse el botón PROG 7 u 8 veces para aumentar el tiempo de transmisión.

Si se deben programar otros canales, repita los pasos 3-6 seleccionando el canal correcto: 2, 3 o 4 en lugar de 1.

Si CreasolSender es compatible con su automatización (pudo activarla)automatización, en el paso 5),

1. Corte el cable de la antena a 17 cm para 433 MHz o a 8 cm para 868 MHz..
2. Consulta el manual del vehículo para localizar la caja de fusibles. Con el fusible o relé de las luces altas, coloque el dispositivo en la caja de fusibles (o en otra carcasa protegida adecuada) y conecte un cable de alimentación a la bobina del fusible o relé de las luces altas, o el otro cable a tierra (chasis del vehículo). La tensión de alimentación debe estar entre 6 y 35 V. Asegúrese de que no se aplique alimentación al sensor CreasolSender cuando las luces altas estén apagadas.br />Tenga cuidado con la conexión: utilice un dispositivo de derivación de fusibles o, alternativamente, retire el fusible o relé, coloque el cable pelado en el portafusibles/relés y vuelva a enchufar el fusible/relé, ¡haciendo la conexión con cuidado! ¡Esta operación debe ser realizada por un técnico!

Ahora es posible probar el dispositivo. Realice un destello corto de luz alta seguido de un destello largo para transmitir por el canal 1: el último destello debe durar al menos 1 segundo, para proporcionar al Creasol-Sender suficiente energía para transmitir el código y permitir que la automatización (puerta, barrera, etc.) decodifique los datos transmitidos.
Para transmitir el código asociado al canal 2, emita dos destellos cortos seguidos de un destello largo. El procedimiento es similar para los canales 3 y 4.

El dispositivo se suministra en un bonito estuche transparente reciclable con instrucciones impresas en varios idiomas. Las empresas que deseen adquirir este producto pueden enviar un correo electrónico aa href="mailto:sales@creasol.it">sales@creasol.it especificando los datos de la empresa, incluido el número de identificación fiscal (IVA). También podemos suministrar este dispositivo con instrucciones personalizadas.

Documentación

• Instrucciones de Creasol Sender en formato PDF

• Vídeo del remitente de Creasol

Notas de aplicación

Utilizar Creasol-Sender en un vehículo (coche, furgoneta, bicicleta, ...) para abrir portones, puertas de garaje y barreras de tráfico mediante el parpadeo de las luces largas.

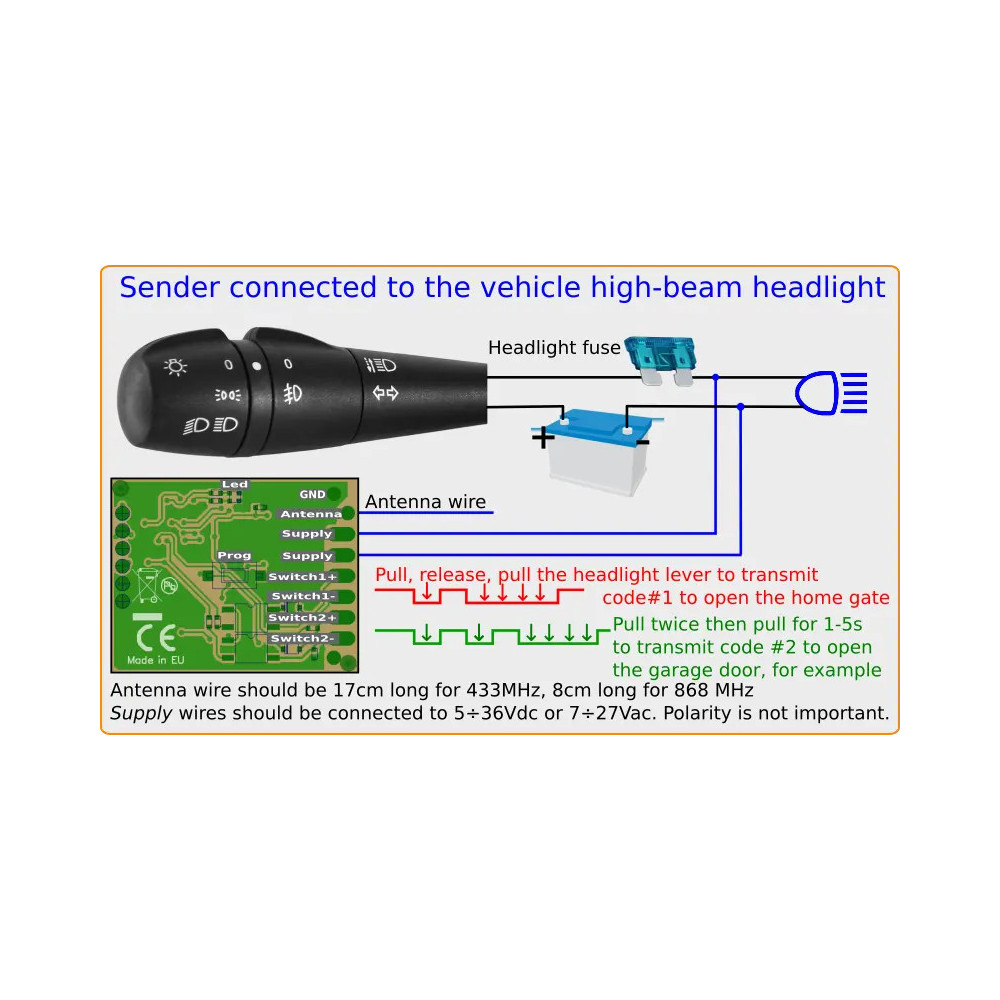

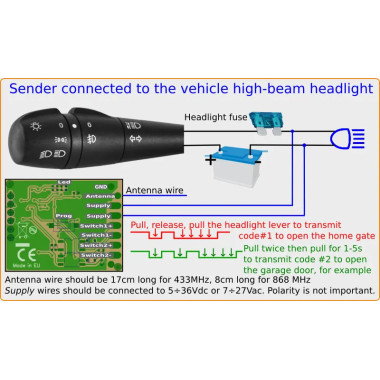

En esta aplicación, Creasol-Sender es suministrado por el Palanca de luces altas del vehículo para controlar hasta 4 automatizaciones. (puertas de garaje, portones, barreras, ...):

• 1 destello corto + destello largo => transmite el canal 1 (para abrir, por ejemplo, la puerta de entrada)
• 2 destellos cortos + destello largo => transmite el canal 2 (para abrir, por ejemplo, la puerta del garaje de casa)
• 3 destellos cortos + destello largo => transmite el canal 3 (para abrir, por ejemplo, una barrera de tráfico en funcionamiento)
• 4 cortosdestellos + destello largo => transmite el canal 4 (para abrir, por ejemplo, la puerta de una casa de vacaciones)

Esta es una solución muy fácil y segura para Activa las automatizaciones desde tu coche, camión o motocicleta, sin distraerte buscando el mando a distancia. Tenga en cuenta que Creasol-Sender solo puede copiar mandos a distancia de código fijo: si su automatización utiliza mandos a distancia de código variable, debe agregar un receptor universal, como Creasol UniRec1 o UniRec2, a esa automatización.

Instalación en un vehículo

La instalación debe ser realizada por un técnico cualificado.

Primero, compruebe que el mando a distancia que desea copiar sea compatible con Creasol_Sender:

1. Conectar Suministrar Conéctalo a cualquier fuente de alimentación o batería de 12 o 24 V.
2. Configure el parámetro 9 a 3 para configurar el "modo coche": pulse el botón PROG 9 veces, espere a que el LED parpadee y, a continuación, pulse el botón PROG 3 veces.
3. Para configurar la frecuencia del canal 1: pulse el botón PROG 1 (para seleccionar el canal 1, el LED se iluminará en verde fijo), pulse el botón PROG 5 veces (parámetro de frecuencia: el LED parpadeará un número de veces correspondiente a la frecuencia actual) y, a continuación, pulse el botón PROG un número de veces correspondiente a la frecuencia deseada (2 para 433,92 MHz, 3 para 868,3 MHz).
4. Ahora copie el control remoto existente: presione el botón PROG 1 vez (para seleccionar el canal 1), luego presione el botón PROG 2 veces (para comenzar a recibir el código del original).Control remoto): el LED comienza a parpadear lentamente. En 10 segundos, presione el botón del control remoto original: el LED verde emitirá 2 destellos (el código se ha copiado) o 4 destellos (código variable: en este caso, lo más probable es que Creasol-Sender no funcione).
5. Para probar el canal programado, desconecte la alimentación durante unos segundos, luego conéctela durante menos de medio segundo, desconéctela nuevamente durante menos de medio segundo y vuelva a conectarla durante unos segundos: el LED rojo parpadeará durante la transmisión, lo que permite verificar que la automatización (puerta, puerta de garaje, etc.) se active mediante Creasol-Sender.
6. Si el tiempo de transmisión es demasiado corto, aumente el parámetro: pulse el botón PROG 1 vez (para seleccionar el canal 1), luego pulse PROG 6 veces (parámetro 6: el LED parpadeará N veces indicando el valor actual), luego pulse el botón PROG 7 u 8 veces para aumentar el tiempo de transmisión.

Si se deben programar otros canales, repita los pasos 3-6 seleccionando el canal correcto: 2, 3 o 4 en lugar de 1.

Si CreasolSender es compatible con su automatización (pudo activar la automatización en el paso 5),

1. Corte el cable de la antena a 17 cm para 433 MHz, o a 8 cm para 868 MHz.
2. Consulte el manual del vehículo para localizar la caja de fusibles con el fusible o relé de las luces altas. Coloque el dispositivo en la caja de fusibles (o en otra caja protegida adecuada) y conecte un cable de alimentación a la bobina del fusible o relé de las luces altas, o conecte el otro cable de alimentación a tierra (chasis del vehículo).El voltaje debe estar en el rango de 6 a 35 V. Asegúrese de que no se aplique alimentación al CreasolSender cuando las luces altas estén apagadas.br />Tenga cuidado con la conexión: utilice un dispositivo de derivación de fusibles o, alternativamente, retire el fusible o relé, coloque el cable pelado en el portafusibles/relés y vuelva a enchufar el fusible/relé, ¡haciendo la conexión con cuidado! ¡Esta operación debe ser realizada por un técnico!

Ahora es posible probar el dispositivo. Realice un breve destello de luz alta seguido de un destello largo para transmitir por el canal 1: el último destello debe durar al menos 1 segundo, para proporcionar al Creasol-Sender suficiente energía para transmitir el código y permitir que la automatización (puerta, barrera, etc.) decodifique los datos transmitidos.
Para transmitir el código asociado al canal 2, emita dos destellos cortos seguidos de un destello largo. El procedimiento es similar para los canales 3 y 4.

Activar una luz o carga remota cuando alguien pulse el botón del timbre (u otro botón).

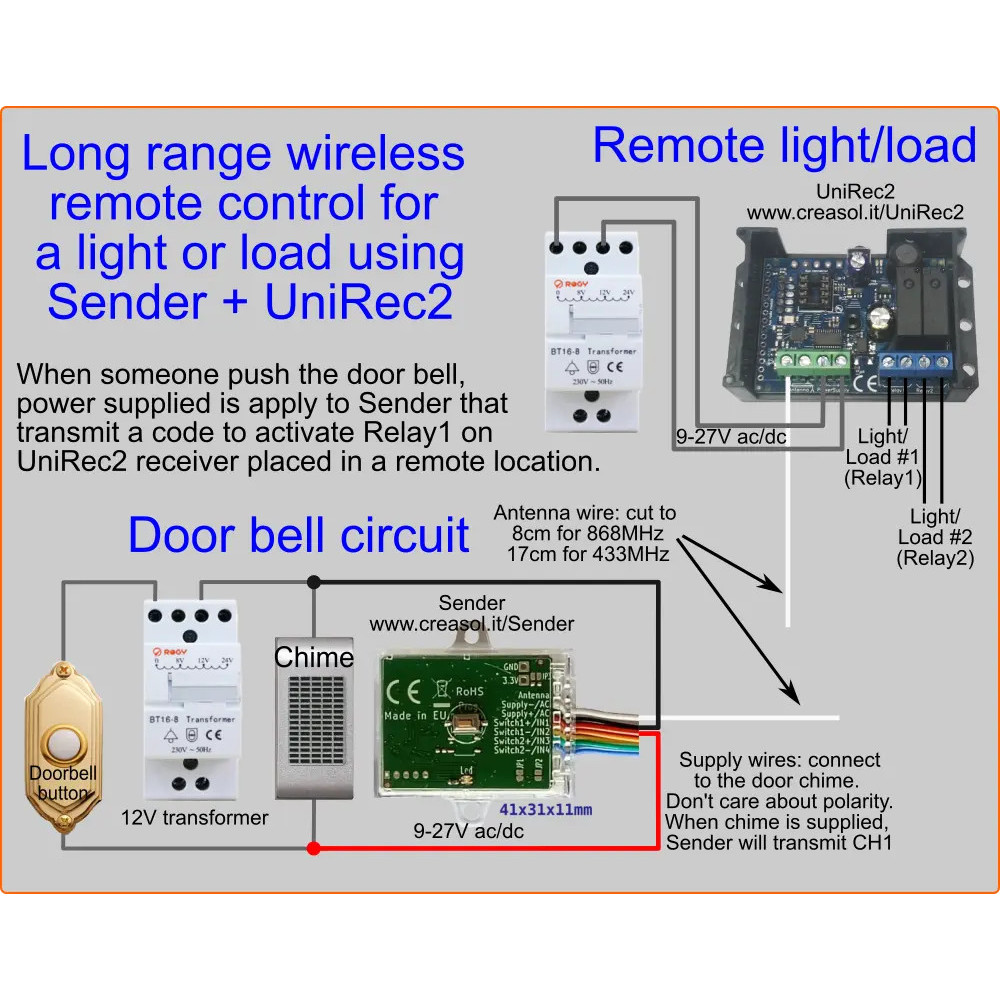

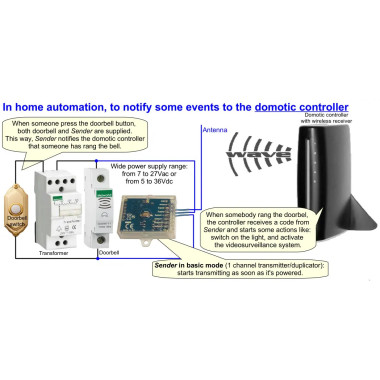

El siguiente diagrama muestra una solución para controlar a distancia una luz u otro dispositivo cuando alguien pulsa un botón, utilizando una conexión inalámbrica de largo alcance a 433 u 868 MHz.

Timbre conectado a un controlador domótico

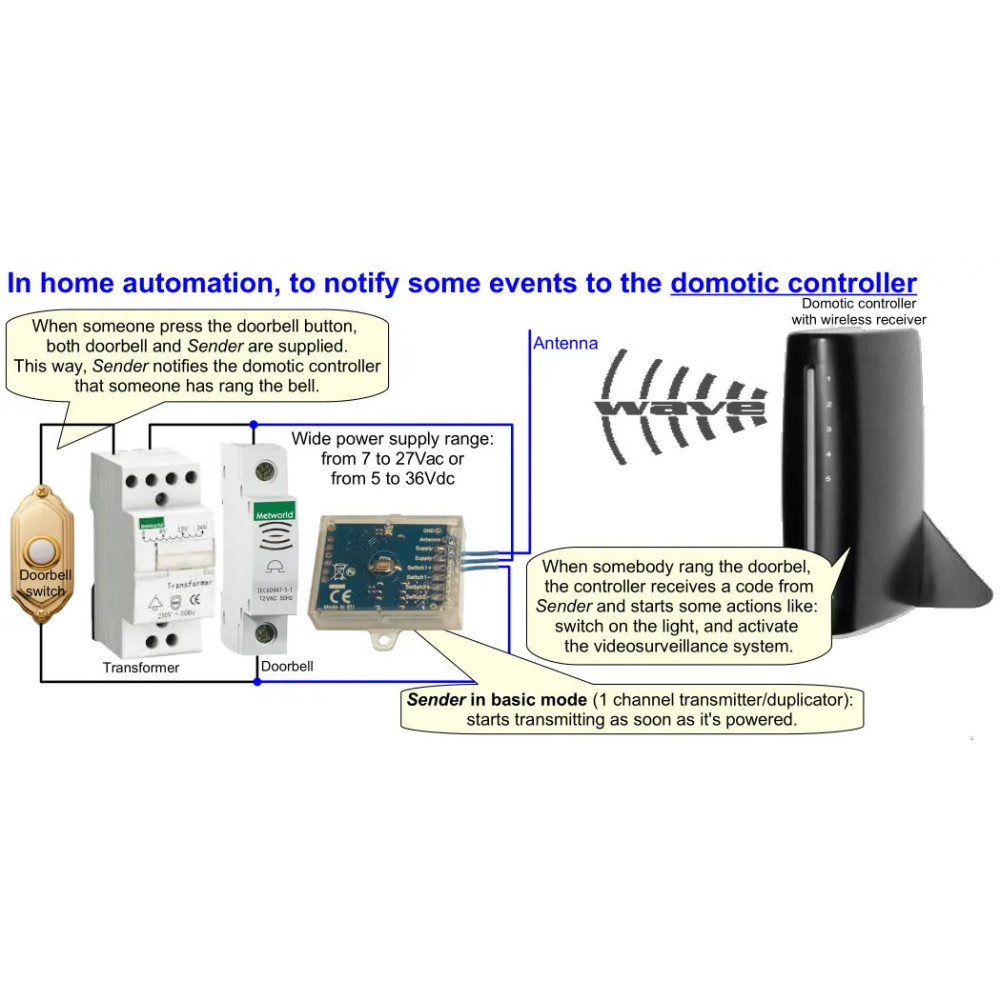

La siguiente imagen muestra cómo conectar el transmisor en modo básico (Modo 1) para que, al pulsar un botón, comience a transmitir inmediatamente un código para activar un dispositivo remoto (un controlador domótico con receptor integrado, por ejemplo, u otro dispositivo con receptor adicional).

Instalación

1. Conectar Suministrar Conéctalo a cualquier fuente de alimentación o batería de 12 o 24 V.
2. Configure el parámetro 9 a 1 para establecer el "modo básico": presione el botón PROG 9 veces, espere a que el LED parpadee y luego presione el botón PROG 1 vez.
3. Para configurar la frecuencia del canal 1: pulse el botón PROG 1 (para seleccionar el canal 1, el LED se iluminará en verde fijo), pulse el botón PROG 5 veces (parámetro de frecuencia: el LED comenzará a parpadear un número de veces correspondiente a la frecuencia actual) y, a continuación, pulse el botón PROG un número de veces correspondiente a la frecuencia deseada (2 para 433,92 MHz, 3 para 868,3 MHz).
4. Ahora copie el control remoto existente: presione el botón PROG 1 vez (para seleccionar el canal 1), luego presione el botón PROG 2 veces (para comenzar a recibir el código del control remoto original): el LED comenzará a parpadear lentamente. Dentro de 10 segundos, presione el botón en el control remoto original: el LED verde emitirá 2 destellos (el código se ha copiado) o 4 destellos (código variable: en este caso, lo más probable es que Creasol-Sender no funcione).k).
5. Para probar el canal programado, desconecte la alimentación durante unos segundos y luego vuelva a conectarla: el LED rojo parpadeará durante la transmisión, lo que permite verificar que la automatización (puerta, puerta de garaje, etc.) se activa mediante Creasol-Sender.
6. Si el tiempo de transmisión es demasiado corto, aumente el parámetro: pulse el botón PROG 1 vez (para seleccionar el canal 1), luego pulse PROG 6 veces (parámetro 6: el LED parpadeará N veces indicando el valor actual), luego pulse el botón PROG 6-8 veces para aumentar el tiempo de transmisión./li>

Nota: en modo básico, solo se admite 1 canal.

Si CreasolSender es compatible con su automatización (pudo activar la automatización en el paso 5),

1. Corte el cable de la antena a 17 cm para 433 MHz, o a 8 cm para 868 MHz.
2. Conecte los cables de alimentación de CreasolSender como se indica en el esquema anterior.
