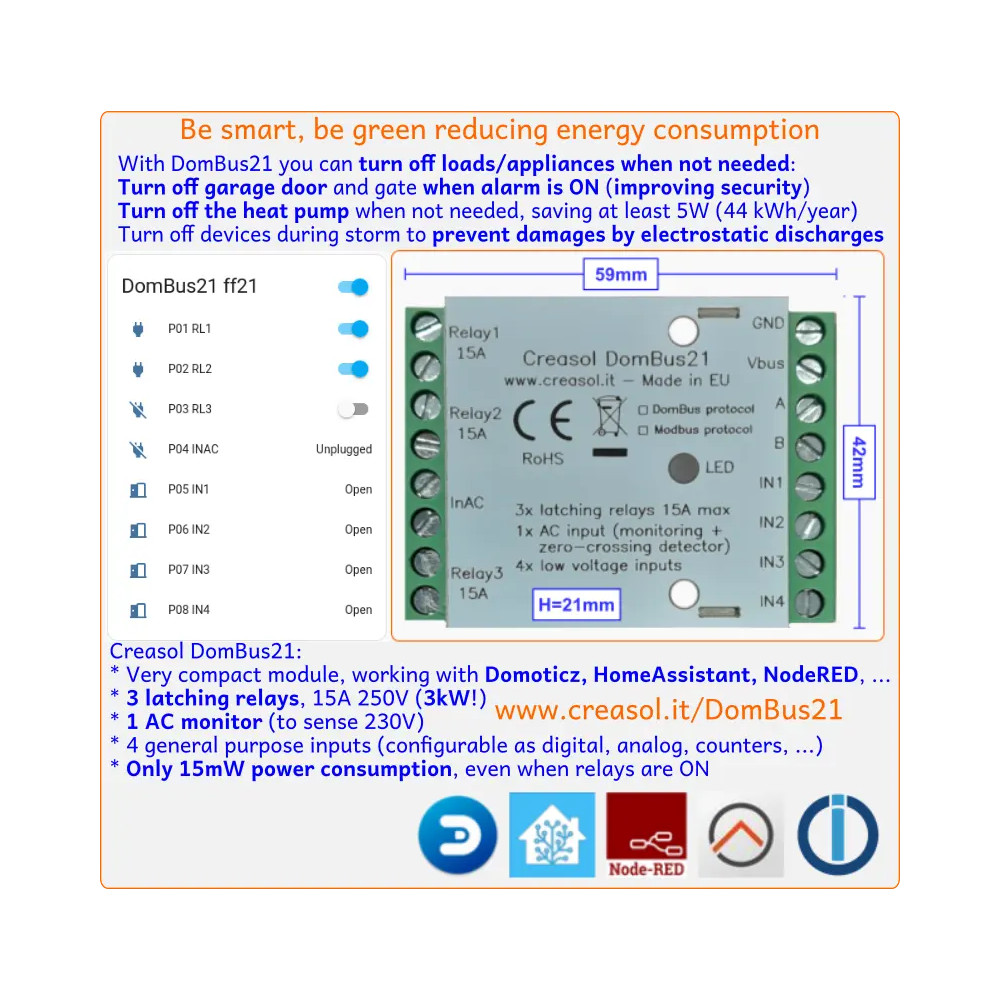

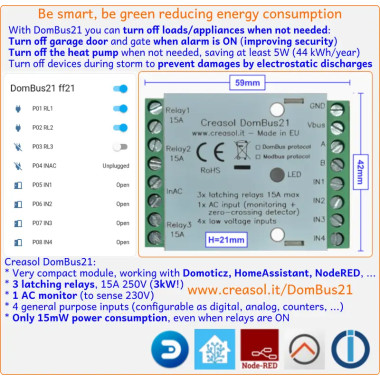

Foarte compact și consum redus de energie modul cu 3 relee 15A, 1 intrare AC, 4 intrări analogice/digitale.
Email: store@creasol.it - Telegram: CreasolTech - Whatsapp: +393283730010
Poștă prioritară: rapid și ieftin - Curie
Contactați-ne înainte de a returna produsele!
Modul domotic fiabil de putere redusă proiectat pentru a activa/dezactiva sarcinile care economisesc consumul de energie, reducând la zero puterea de așteptare.
Se foloseste 3 relee de blocare, 15A 250Vac, care nu consumă nimic atunci când sunt active, și poate fi folosit permite sarcini sau generatoare de până la 3 kW care sunt OPRIT de mult timp. Asemenea, eliminarea puterii sarcinilor în timpul furtunilor cu fulgere ajută la prevenirea daunelor cauzate de descărcări electrostatice.
Are, de asemenea, 1 intrare AC pentru a detecta tensiunea de 230 Vca (detectarea întreruperii de curent), care acționează și ca un detector de trecere cu zero care permite activarea releelor când tensiunea este zero (pentru a minimizați curentul de apel, în cazul sarcinilor capacitive) și dezactivați releele când curentul este zero (la minimizați supratensiunea în cazul sarcinilor inductive).
4 intrări de joasă tensiune, care poate fi configurat ca analog sau digital, permite conectarea întrerupătoare cu buton, sonde termice NTC, senzori de alarmă și contoare de energie/gaz/apă cu ieșire în impulsuri.
Cele 3 relee de blocare pot fi folosite pentru a activa/dezactiva:
Adresă implicită: 0xff21
Port# | Nume | Capabilități | Configurație implicită | Descriere |
1 | RL1 | OUT_DIGITAL | OUT_DIGITAL | Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci când releul este ON sau OFF. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând curentul de pornire mare (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
2 | RL2 | OUT_DIGITAL | OUT_DIGITAL | Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci cândreleul este PORNIT sau OPRIT. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând curentul de pornire mare (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
3 | RL3 | OUT_DIGITAL | OUT_DIGITAL | Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci când releul este ON sau OFF. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând curentul de pornire mare (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
4 | INAC | IN_AC, IN_COUNTER | IN_AC | Intrare optoizolata, care poate fi conectata la un intrerupator (pentru a anunta intreruperile de curent, in special pentru frigidere si pompe de caldura), PIR-uri cu iesire de 230V (pentru a monitoriza prezenta), lumina si electrocasnice (pentru a monitoriza cand lumina sau dispozitivele sunt aprinse)./td> |
5 | IN1 | IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER | IN_DIGITAL | Intrare analogică sau digitală, cu pullup opțional de 10k (jumper pcb) și pulldown intern opțional (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, buton dublu (buton dublu cu rezistor de 10k între butoane), senzor de alarmă, termistor NTC 10k, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
6 | IN2 | IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER | IN_DIGITAL | Intrare analogică sau digitală, cu pullup opțional de 10k (jumper pcb) și pulldown intern opțional (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, buton dublu (buton dublu cu rezistor de 10k între butoane), senzor de alarmă, termistor NTC 10k, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
7 | IN3 | IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER | IN_DIGITAL | Intrare analogică sau digitală, cu pullup sau pulldown intern (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, senzor de alarmă, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
8 | IN4 | IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER | IN_DIGITAL | Intrare analogică sau digitală, cu pullup sau pulldown intern (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, senzor de alarmă, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
La pornire, modulul afișează pe LED-ul roșu adresa actuală a slave Modbus (adresă de registru=8192) în format zecimal, pe LED-ul verde viteza de transmisie serială (reg. 8193), iar în final pe LED-ul roșu paritatea serială (reg. 8194). ).
Dacă o valoare este zero, se emite un fulger lung.
De exemplu,dacă reg(8192)=33, reg(8193)=0, reg(8194)=0, la putere se vor afișa următoarele led-uri intermitente:
3 clipiri roșii, pauză, 3 clipuri roșii (adresa slave= 0x21 = 33 zecimale), pauză, 1 clipire lungă verde (reg(8193)=0 => baudrate=115200bps), pauză, 1 clipire lungă roșie (reg(8194) =0 => paritate=Niciuna).
Dispozitivul va fi operațional numai atunci când au fost afișați parametrii de adresă/rată de baud/paritate: atunci modulul va accepta comenzi de la Modbus RTU și va afișa periodic starea ieșirii pentru toate porturile, de la 1 la portul maxim: intermitent verde înseamnă că starea portului este Oprit, roșu flash înseamnă că portul este pornit.
Adresă slave implicită: 33 (0x21)
Adr | Nume | Valori | Descriere |
0 | RL1 | 0=OFF, 1 sau 65280=ON, 2-65279=ON pentru timpul specificat. Logica poate fi inversată specificând opțiunea INVERSATE (pe adresa 512+port) |
Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci când releul este ON sau OFF. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând in-curent de urgență (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
1 | RL2 | 0=OFF, 1 sau 65280=ON, 2-65279=ON pentru timpul specificat. Logica poate fi inversată specificând opțiunea INVERSATE (pe adresa 512+port) |
Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci când releul este ON sau OFF. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând curentul de aprindere mare (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
2 | RL3 | 0=OFF, 1 sau 65280=ON, 2-65279=ON pentru timpul specificat. Logica poate fi inversată specificând opțiunea INVERSATE (pe adresa 512+port) |
Releu de blocare SPST 15A: bobina este activată numai în timpul tranzițiilor pornit/oprit, neconsumând nimic atunci când releul este ON sau OFF. Intrarea INAC trebuie conectată la 230Vca pentru a permite detectarea trecerii cu zero, evitând curentul de pornire mare (pentru sarcini capacitive) și supratensiune (pentru sarcini inductive) |
3 | INAC | 0=OFF (plutitor), 1=ON (semnal 100-250V detectat) | Intrare optoizolata, care poate fi conectata la un intrerupator (pentru a anunta intreruperile de curent, in special pentru frigidere si pompe de caldura), PIR-uri cu iesire de 230V (pentru a monitoriza prezenta), lumina si electrocasnice (pentru a monitoriza cand lumina sau dispozitivele sunt aprinse)./td> |
4 | IN1 | 0=OFF, 1=ON sau 0-65535 dacă portul este configurat ca analog. Vezi mai jos pentru mai multe informații. |
Intrare analogică sau digitală, cu pullup opțional de 10k (jumper pcb) și pulldown intern opțional (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, buton dublu (buton dublu cu rezistor de 10k între butoane), senzor de alarmă, termistor NTC 10k, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
5 | IN2 | 0=OFF, 1=ON sau 0-65535 dacă portul este configurat ca analog. Vezi mai jos pentru mai multe informații. |
Intrare analogică sau digitală, cu pullup opțional de 10k (jumper PCB)și opțional pulldown intern (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, buton dublu (buton dublu cu rezistor de 10k între butoane), senzor de alarmă, termistor NTC 10k, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
6 | IN3 | 0=OFF, 1=ON sau 0-65535 dacă portul este configurat ca analog. Vezi mai jos pentru mai multe informații. |
Intrare analogică sau digitală, cu pullup sau pulldown intern (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, senzor de alarmă, contor cu ieșire în impulsuri (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui conectat la această intrare și la GND. |
7 | IN4 | 0=OFF, 1=ON sau 0-65535 dacă portul este configurat ca analog. Vezi mai jos pentru mai multe informații. |
Intrare analogică sau digitală, cu pullup sau pulldown intern (activat când este configurat ca IN_DIGITAL_PULLDOWN). Blocul terminal comun este GND: buton, comutator, senzor de alarmă, contor cu pulsațieieșire (contor de energie, contor de gaz, debitmetru de apă), ... ar trebui să fie conectat la această intrare și la GND. |
256-273 | Configurare port | 1=OUT_DIGITAL, 2=OUT_RELAY_LP,... |
Comanda utilizată pentru a configura portul 1 (256), portul 2 (257), ... ca OUT_DIGITAL sau OUT_RELAY_LP (releu cu consum redus de energie) sau altă valoare (vezi tabelul de mai jos) |
512-529 | Opțiunea port | 0=NORMAL, 1=INVERSAT (ieșirea normală PORNITĂ, sau intrarea este PORNITĂ când tensiunea în port este 0V) | Setați opțiunea de port. Dacă este setată la 1, ieșirea rămâne ON după pornire până când portul este confirmat (atunci releele se stinge). Pentru intrări, setarea INVERSATE, valoarea portului este ON (1) când tensiunea de intrare este 0V, OFF când intrarea este lăsată deschisă cu tragere internă activată. |
8192 | Adresa sclavului | 1-247 | Permite modificarea adresei slave a modulului, astfel încât este posibil să adăugați alte module laacelasi autobuz |
8193 | Rata de biți serial | 0=115200bps, 1=57600, 2=38400, 3=19200, 4=9600, 5=4800, 6=2400, 7=1200bps | Viteza serial, implicit 115200 bps 8,n,1 |
8194 | Paritate serială | 0=Niciuna, 1=Par, 2=Impar | Paritate serială, implicit niciuna (115200 bps 8,n,1) |
8198 | Revizie, major | Numai citire | Obțineți versiunea firmware, numărul major. De exemplu, „02” înseamnă că revizuirea este „02XX” unde XX este definit de parametrul 8199 |
8199 | Revizie, minoră | Numai citire | Obțineți versiunea firmware, numărul minor. De exemplu, „h1” înseamnă că revizuirea este „XXh1” unde XX este definit de parametrul 8198 |
Este posibil să activați una sau mai multe ieșiri pentrura o anumită perioadă de timp (ieșire monostabilă/timer) așa cum este indicat în tabel. Parametrul corespunzător timpului necesar poate fi calculat folosind următoarele reguli:
De la 0 la 60s => 31.25ms rezoluție 2=62.5ms, 3=93.75ms, ... 1920=60s => value=time_in_milisecunde/31.5
De la 1m la 1h cu rezoluție de 1s 1921=61s, 3540+1920=5460=1h => value=(time_in_seconds-60)+1920
De la 1h la 1d cu rezoluție de 1m 5461=1h+1m, 1380+5460=6840=24h => value=(time_in_minutes-60)+5460
De la 1 zi la 1500 de zile cu rezoluție de 1 oră 6841=25h, 6842=26h și așa mai departe => value=(time_in_hours-24)+6840
Următoarele tabele prezintă câteva exemple de comenzi Modbus.
Adr. sclav | Func. Cod | Reg.Adr | Reg.Valoare | Cadru | Descriere |
55 | 06 | 8192 | 1 | [37][06][20][00][00][01][xx][xx] | Schimbați adresa slave de la 54 (0x36) la 1 |
01 | 06 | 8193 | 4 | [01][06][20][01][00][04][D2][09] | Setați viteza de serie la 9600 bps |
01 | 06 | 8194 | 1 | [01][06][20][02][00][01][E2][0A] | Setați paritatea egală |
49 | 10 | 8192 | 1,4,1 | [31][10][20][00][00][03][06][00][01][00][04][00][01][B1][71] | Cu o singură comandă,setați adresa slave la 1, viteza de serie la 9600 bps, paritate egală. Adresa modulelor originale a fost 49 (0x31) în acest exemplu. |
01 | 06 | 0 | 65280 | [01][06][00][00][FF][00][C8][3A] | Activați ieșirea RL1 pentru totdeauna (65280=0xff00) |
01 | 06 | 1 | 960 | [01][06][00][01][03][C0][D8][AA] | Activați RL2 pentru 960/32=30s |
01 | 06 | 255 | 0 | [01][06][00][FF][00][00][B9][FA] | Dezactivați toate ieșirile (Reg.Addr=255) |
01 | 10 | 0 | 32,0,0,65280 | [31][10][00][00][00][04][08][00][20][00][00][00][00][FF][00][E6][5C ] | Setați RL1 Pornit pentru 1s (32), RL2 Oprit, RL3 Oprit, RL4 Pornit - Max 10 registre pot fi setate într-o singură comandă |
01 | 03 | 255 | 1 | [01][03][00][FF][00][01][B4][3A] | Citiți o valoare de 16 biți cu starea porturilor. De exemplu, dacă valoarea returnată este 0xd1 (0b11010001), starea ieșirii este: RL8=Activat, RL7=Pornit, RL6=Oprit, RL5=Activat, RL4=Oprit, RL3=Oprit, RL2=Oprit, RL1=Activat |
01 | 03 | 8198 | 2 | [01][03][20][06][00][02][2F][CA] | Citiți 4 octeți în versiunea modulului. De exemplu, dacă valoarea returnată este <30><32><68><31> (în format hex), valoarea ASCII corespunzătoare este „02h1” (Firmware 02h1) |
01 | 0F | 0 | 8,1,0xd1 | [01][0F][00][00][00][08][01][D1][3E][C9] | Setați starea bobinei la 0xd1 (0b11010001), activând RL8, RL7, RL5, RL1 și dezactivând alte relee |
01 | 01 | 0 | 8 | [01][01][00][00][00][08][3D][CC] | Citiți starea bobinei. Dacă valoarea returnată este 0xd1 (0b11010001), înseamnă că RL8, RL7, RL5 și RL1 sunt activate |
Protocolul Modbus poate fi testat cu ușurință folosind un program modbus, cum ar fi mbpoll pentru Linux:
mbpoll -v -m rtu -0 -1 -a1 -b115200 -Pnici unul -r 0 /dev/ttyUSB0 32 0 64 128 0 0 0 65280
pentru a activa RL1 pentru 1s, R3 pentru 2s, RL4 pentru 4s și RL8 pentru totdeauna.
mbpoll -v -m rtu -0 -1 -a1 -b115200 -Pnici unul -r 255 -c 1 /dev/ttyUSB0
pentru a citi toate statele portuare.
Pompele de căldură pot avea un consum de energie în standby de 5 W sau mai mult: rămân aprinse mult timp, dar rămân și oprite pentru o perioadă foarte lungă de timp, așa că este logic să activați alimentarea pompei de căldură numai atunci când este necesar.
Următoarea diagramă arată cum să gestionați pompa de căldură prin modulul DomBus21, pentru a obține următoarele caracteristici pe sistemul dvs. de automatizare a locuinței:
Consumul de energie al DomBus21 este de aproximativ 15 mW chiar și cu releele pornite: având în vedere pompa de căldură Pornită pentru 66% din timp, energia economisită este de aproximativ 25 kWh/an în comparație cu un sistem în care pompa de căldură este întotdeauna alimentată și care utilizează module de relee automate ineficiente!
Asemenea, deconectarea pompei de căldură poate preveni deteriorarea prin fluctuații de tensiune de 230 V sau descărcări electrostatice.
Fiți atenți la cablaje: DomBus21 gestionează sarcini cu max 15A (3,5kW), care se pot supraîncălzi sau arde dacă conexiunile nu sunt efectuate corect. Conexiunile de mare putere trebuie monitorizate cu o cameră termică IR pentru a se asigura că nu se supraîncălzi atunci când furnizează putere mare.
