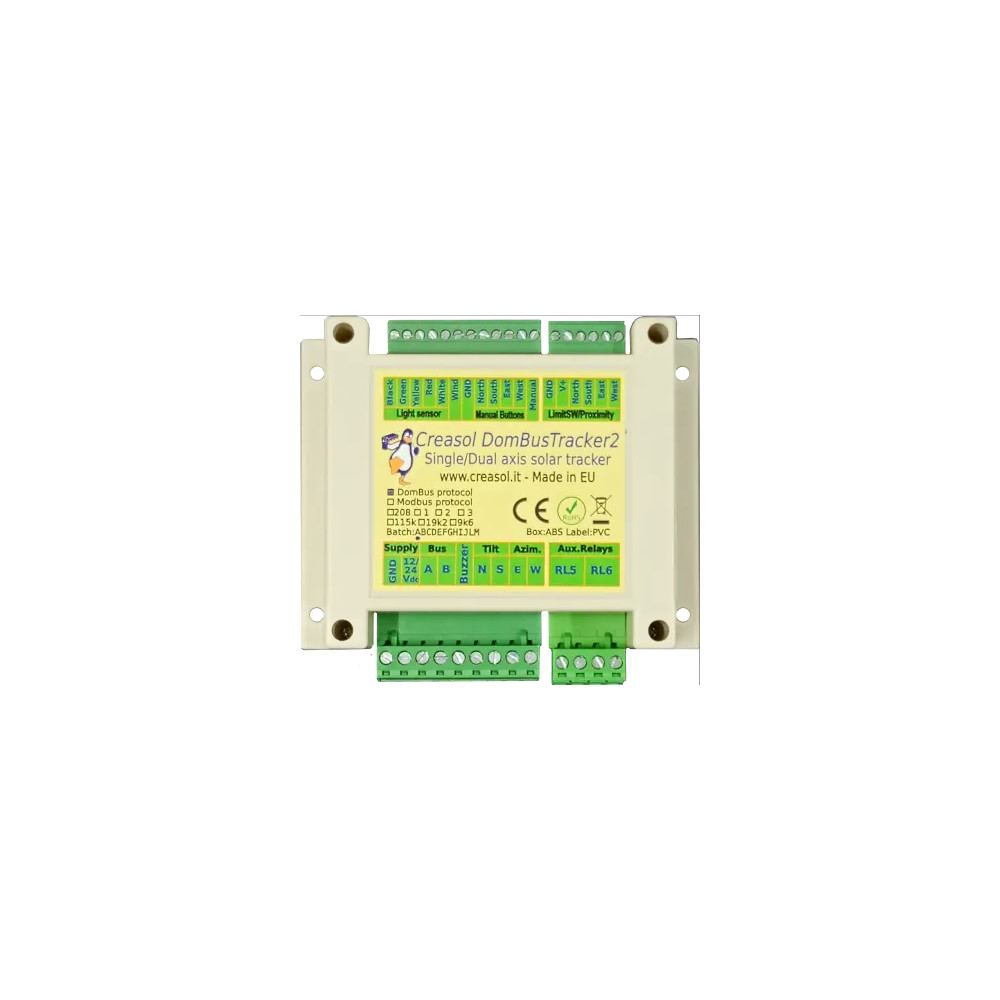

Hvorfor DomBusTracker2?

• Den kan konfigureres som dobbel akse, enkel horisontal akse, enkel vippet akse modus
• Det fungerer i frittstående modus, men kan også overvåkes og kontrolleres av Home Assistant, Domoticz, Node-RED og andre automatiseringssystemer som støtter Modbus eller MQTT / MQTT-AD
• Den bruker en vanntett dyphullslyssensor som tillater optimalisere strømproduksjonen selv når det er overskyet, orienterer solcellepaneler mot den lyseste delen av himmelen
• Svært kompakt, enkel kabling, bruker en Sterk industriell bussløsning (RS485) som kan kobles til en kontroller med opptil 500–1000 m skjermet kabel (standard alarmkabel)
• Svært lavt strømforbruk (15 mW om natten) med reléer AV
• Registrerer automatisk grensebrytere inne i lineære aktuatorer
• Administrerer ytterligere 4 nærhetssensorer eller grensebrytere, egnet for svinggir.
• Administrerer en vindmåler med pulserende utgang for å plassere solcellepanelene i en sikker posisjon i tilfelle sterk vind. Hvis et anemometer allerede er installert på stedet, er det ikke nødvendig å koble til ekstra sensorer: bare send wiog hastighetsverdi via buss (ved hjelp av en automatisering).
• Trackerstatus vises på automatiseringssystemet. Det er selvfølgelig mulig å kontrollere høyde/asimut via automatiseringssystemet (smarttelefon).
• Valgfri OPP/NED-knapper for manuell kontroll av høyde og asimut, og én bryter for å stille inn manuell/automatisk (sporings) modus.
• Summer utgang for å varsle manuell modus og vindsikker modus (sterk vind, paneler i sikker posisjon).
• Nattposisjon og vindsikker posisjon kan konfigureres av automatiseringssystemet (eller Modbus-registre), i likhet med flere andre parametere: Standardparametere er allerede egnet for nesten alle solcellesporere med to akser.

Hvorfor en solcelletracker?

Solsporer er veldig bra for solcelleanlegg fordi øker den totale produksjonsenergien og dessuten, øker effekten tidlig om morgenen og sent på dagen ettermiddag, når energi er dyrere og mindre tilgjengelig.

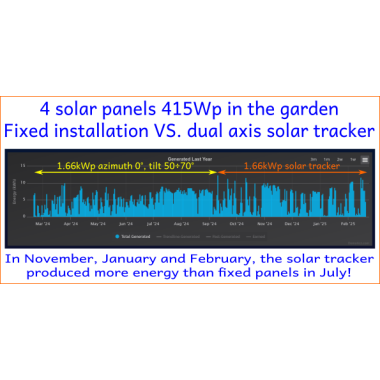

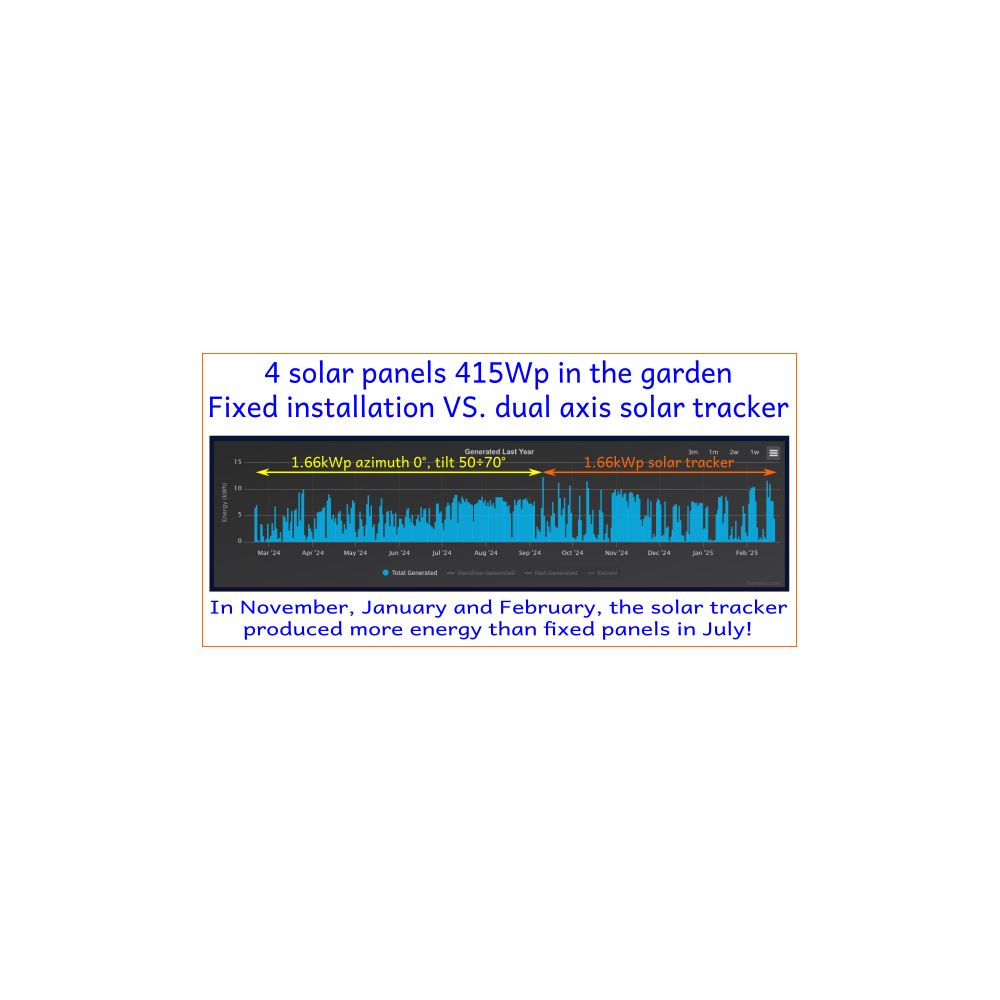

Tabellen nedenfor viser en sammenligning av energien produsert på en solskinnsdag 31. oktober 2024 i Nord-Italia mellom en 2-akset solcelletracker og en solcellepanel på taket.

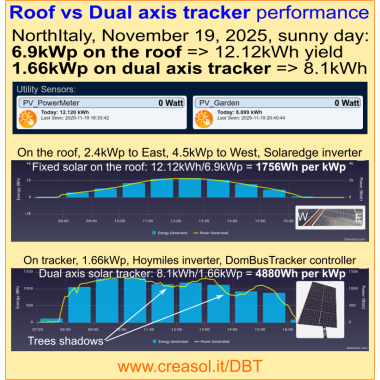

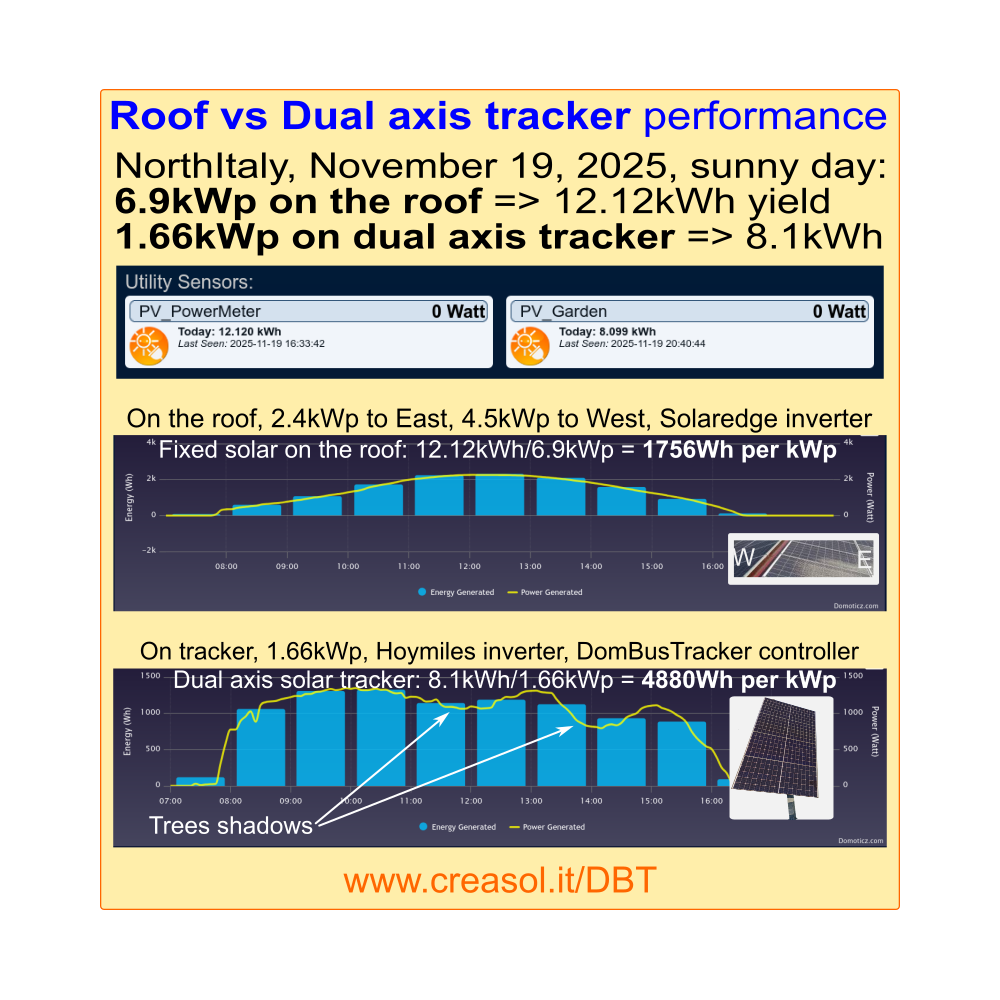

Ved å sammenligne de to systemene kan vi si at under disse forholdene yter den 2-aksede sporingsenheten nesten tre ganger så mye som solcelleanlegg på taket. Normalt yter den nesten dobbelt så mye som solcelleanlegg på et tak orientert mot sør, med en normal helning for italienske hus (rundt 15 grader). YouTube-video

Denne kontrolleren ble designet for å overvinne begrensningene til den kinesiske XMYC-3-kontrolleren, ved å bruke den samme solsensoren, men med noen funksjoner som automatisk deteksjon av grensebryterne inne i motorene (lineære aktuatorer har grensebrytere inni som slår av strømmen) og integrering av hjemmeautomatiseringssystemer med Domoticz, Hjemmeassistent, Node-RED, OpenHAB, ioBrokerog andre systemer som støtter MQTT- eller Modbus-protokoller.

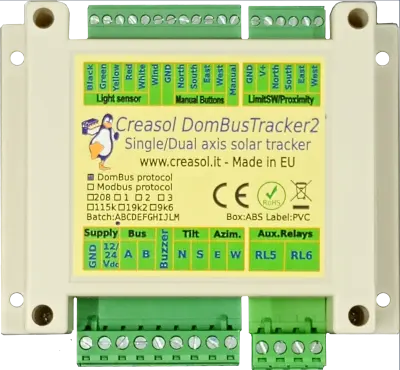

Funksjoner

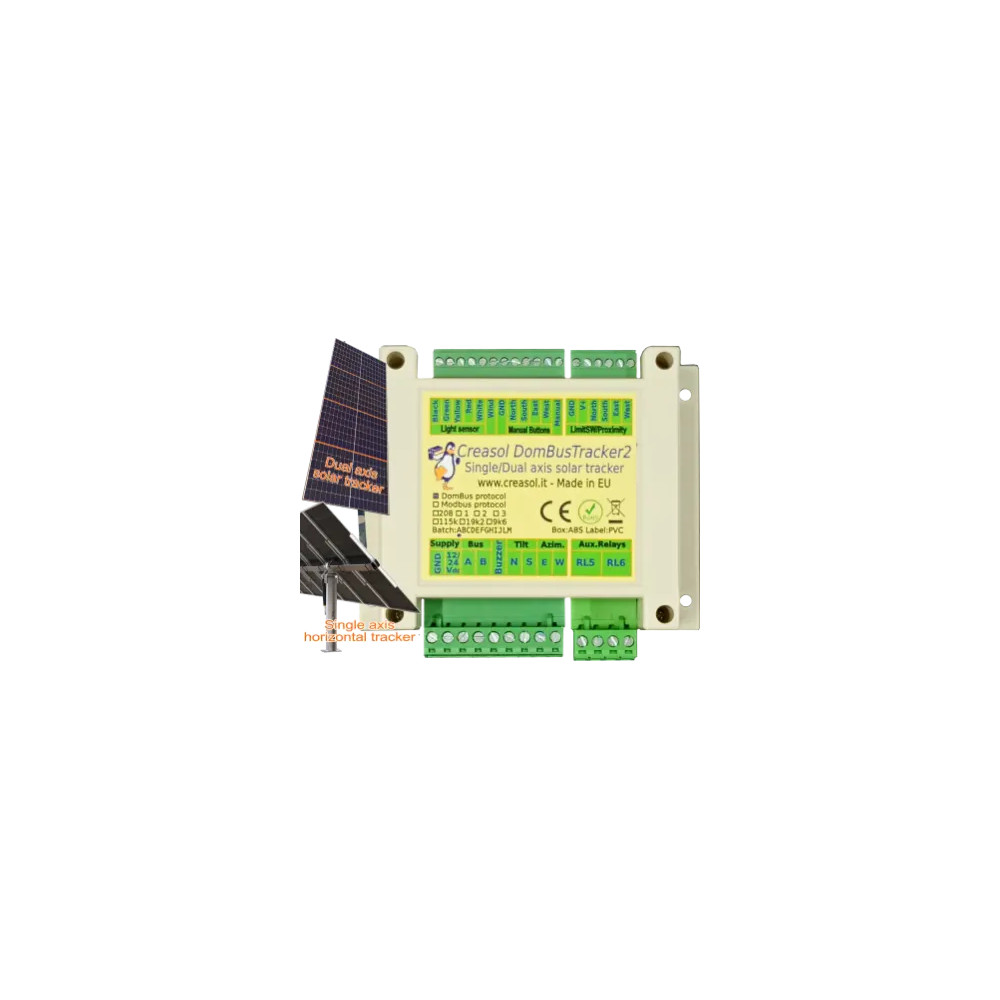

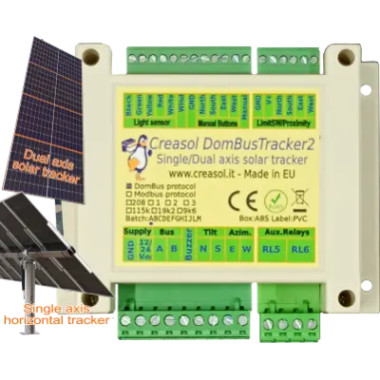

• Konfigurerbar som dobbel akse, horisontal enkeltakse og vippet enkeltakset sporingsenhet.

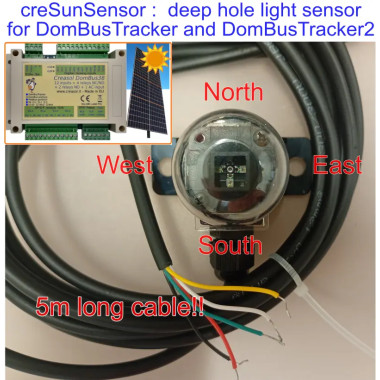

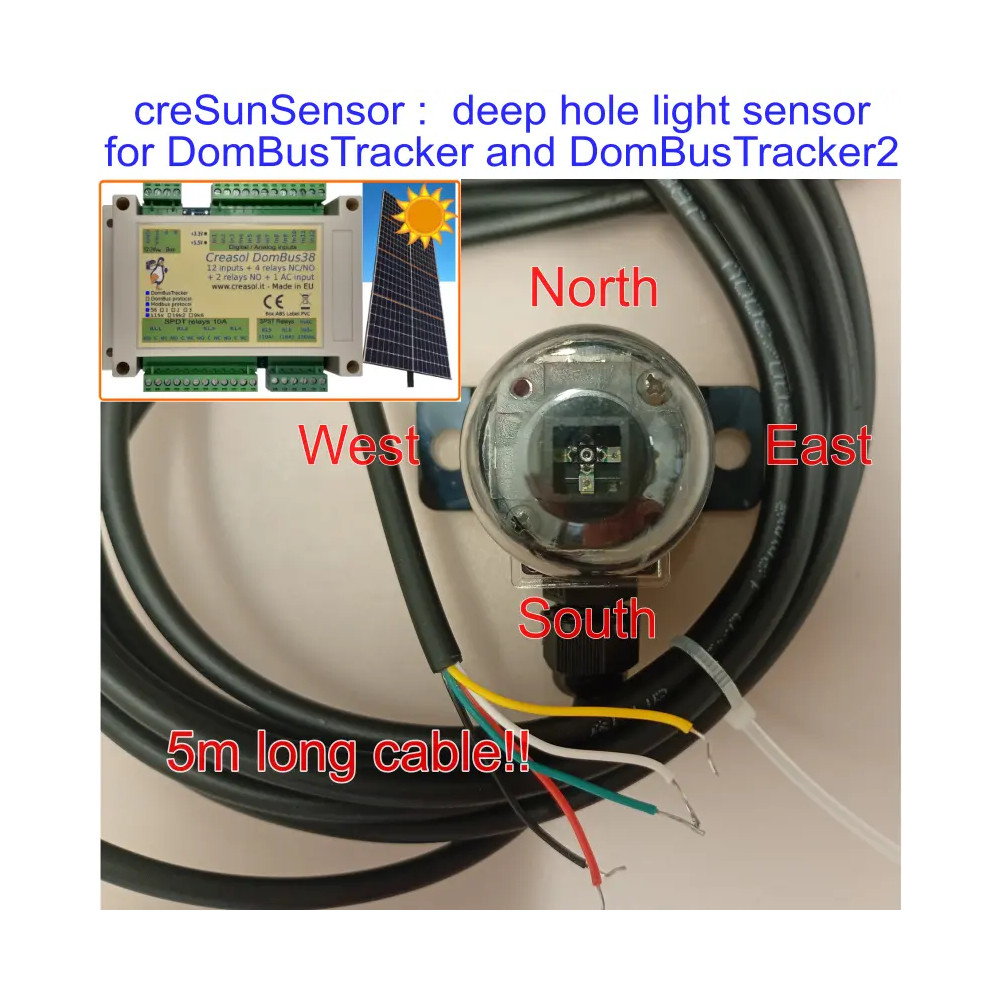

• Bruk en standard vanntette solsensorer laget av 4 fotodetektorer, for å bestemme den beste helningen/asimut selv i tilfelle skyer./li>
• 4x 10A reléer tillater styring 2 lineære aktuatorer med 800 kg kraft (eller svingdrev), forsynt av en 24V (foretrukket) eller 12V strømforsyningsenhet.
• Hvis forespurt, det er mulig å ha en versjon for motorer med høyere effekt, 15A strømgrense for lineære aktuatorer med høyere effekt på opptil 3000 kgf og svingmotorer med høyere effekt.
• Strømføling for automatisk å detektere de interne grensebryterne i den lineære aktuatoren, for å finne null- og fullskala motorposisjon.
• 4 innganger som kan kobles tilsterk>eksterne grensebrytere eller nærhetssensorer (NPN-type, felles for GND) for azimutmotoren (nyttig dersom en svingmotor brukes i stedet for en lineærmotor). For å spare energiforbruk, drives nærhetssensorer kun når det er behov for dem.
• 2 innganger som kan kobles til 2 valgfrie opp/ned-knapper for å bevege motorer manuelt
• 1 inngang som kan kobles til en valgfri bryter for å deaktivere automatisk sporing
• 1 inngang (IN12) som kan kobles til en vindsensor (anemomenter) med pulserende (reed) utgang, felles for GND, som kan brukes til å flytte trackeren til en sikker posisjon i tilfelle sterk strømog eller storm
• 2x 5A ekstra reléer for tilleggsfunksjoner
• Intern RS485-bussavslutningsmotstand (150 ohm) som kan aktiveres med en PCB-jumper (med et loddebolt)
• RS485-buss, som fungerer med opptil 500 m kabel (ved bruk av standard alarmkabel: 2x0,50+2x0,22mm² + skjerming)/li>

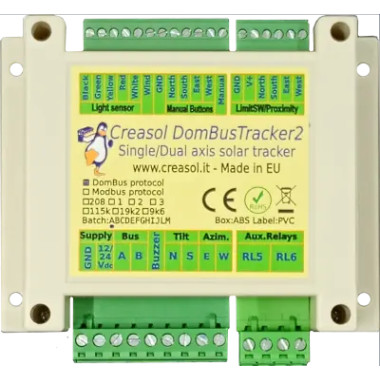

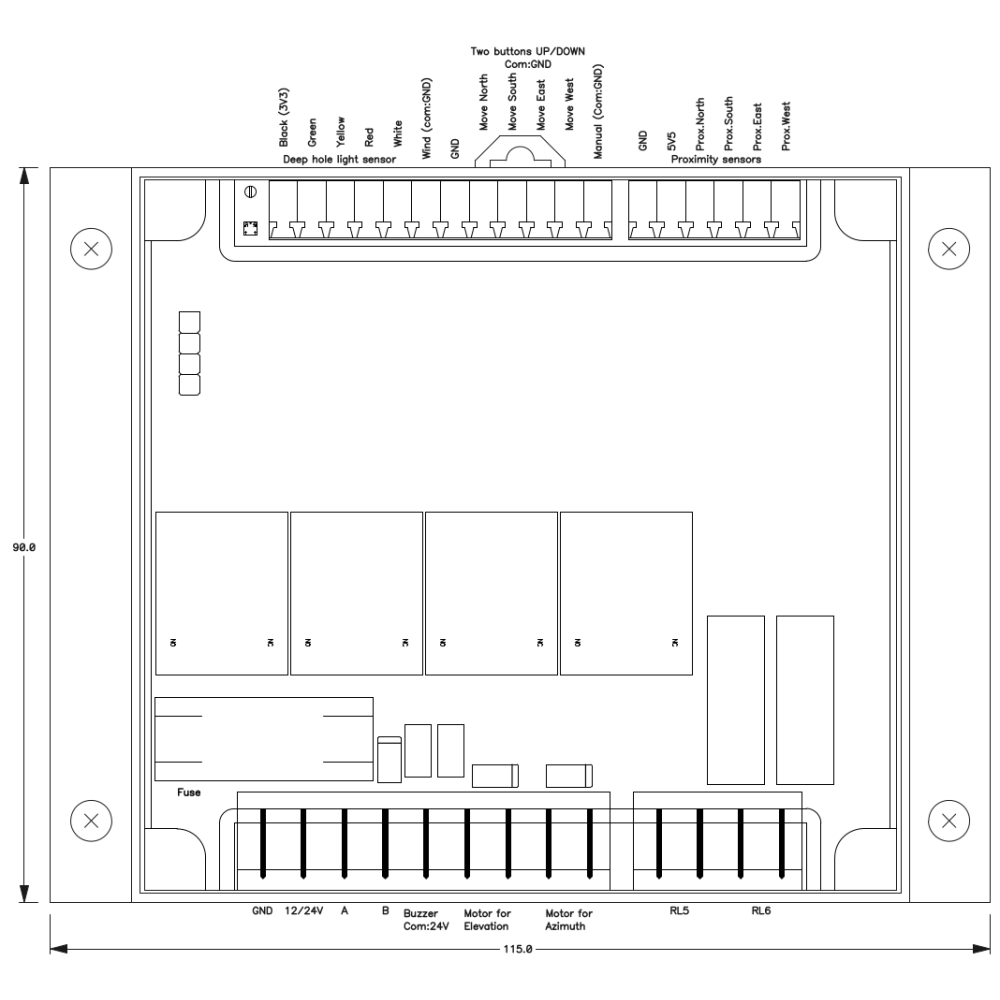

• DIN-skinne lavprofilskap, 115x90x40mm
• Pluggklemmer for enkel kabling
• Parametere konfigurerbare via RS485-buss, slik at de fungerer med nesten alle sporingssystemer
• Tilgjengelig med 2 firmwareversjoner etter eget valg:
  • DomBus-fastvare, ved hjelp av en standard multimasterprotokoll som fungerer med
    • Domoticz + Creasol DomBus-plugin
    • Home Assistant, Node-RED, OpenHAB, ioBroker + DomBusGateway-programvare som realiserer en bro mellom DomBus-protokollen og MQTT med AutoDiscovery
  • Modbus-fastvare, som jobber med NodeRED, Home Assistant, OpenHAB og mange andre kontrollere som støtter standard Modbus-protokollen.
• Sporingsstatus er eksponert for hjemmeautomatiseringssystemet eller Modbus:
  • 0: Overskyet modus (trackeren beveger seg sjeldnere for å forhindre energiforbruk)
  • 1: Automatisk modus
  • 2: Automatisk modus, motoren er i bevegelse
  • 3: Manuell modus
  • 4: Manuell modus, motoren er i bevegelse
  • 5: Kveld (trackeren går snart i nattposisjon)
  • 6: Natt (tracker i nattposisjon)
  • 7: Natt, motorbeveger seg (trackeren går til nattposisjon)
  • 8: Morgen (trackeren forlater snart nattposisjonen)
  • 9: Vindvarsel (sterk vind: trackeren går snart til vindsikker posisjon)
  • 10: Vind (tracker i vindsikker posisjon)
  • 11: Vind, motoren beveger seg (trackeren går i vindsikker posisjon)
• Svært lavt strømforbruk: 15 mW med reléer AV.
• Rød/grønn LED-lampe som viser gjeldende status:


  Grønn LED blinker hvert 4. sekund	Sporer i natt-/hvileposisjon
  Grønn LED blinker hvert 2. sekund	Tracker i overskyet modus (beveger seg sjeldnere for å spare energi)
  Grønn LED-lampe blinker hvert sekund	Normal modus (automatisk)
  Grønn LED blinker hvert 0,25 sekund	Motor på, beveger seg
  Rød LED-lampe blinker hvert sekund	Manuell modus, angitt av bryterinngangen eller av hjemmeautomatiseringssystemet (MAN-enhet)
  Rød LED blinker hvert 0,25 sekund	Vindkast oppdaget (storm?), sporingsenheten er i sikker posisjon

• ValgfriAktiv summer (med oscillator, som arbeider på 5,5 V) kan loddes på kretskortet for å få følgende varsler:


  1 pipelyd	Sporer i manuell modus
  2 pip	Vindkast oppdaget => tracker i sikkerhetsmodus

  Summeren kan deaktiveres ved å sette parameteren TrackerBuzzer = 0 (se tabellen nedenfor)

Selv om flere parametere kan konfigureres av brukeren, er standardverdiene passende i de fleste tilfeller, slik at enheten kan brukes som den er for de fleste soltrackere med to akser.

Vanntett sollyssensor er allerede inkludert, mens motorer og 24V strømforsyning IKKE følger med.

DomBus- eller Modbus-firmware?

Soltracker-kontrolleren er tilgjengelig med to firmwareversjoner du kan velge mellom:

• Modbus, egnet for alle systemer som støtter standard Modbus-protokollen, og for tilpassede systemer som bruker denne protokollen
• DomBus, egnet for Domoticz (ved bruk av Creasol DomBus-pluginen), og for HomeAssistant, NodeRED, OpenHAB, ioBroker og andre systemer som støtter MQTT med AutoDiscovery, ved å bruke DomBusGateway Python-programvaren som realiserer en bro mellom DomBus-protokollen og MQTT-AD-standardprotokollen. I tillegg, bygningsautomasjonssystem som støtter MQTT medAutoDiscovery vil automatisk oppdage alle enheter i solsporeren.

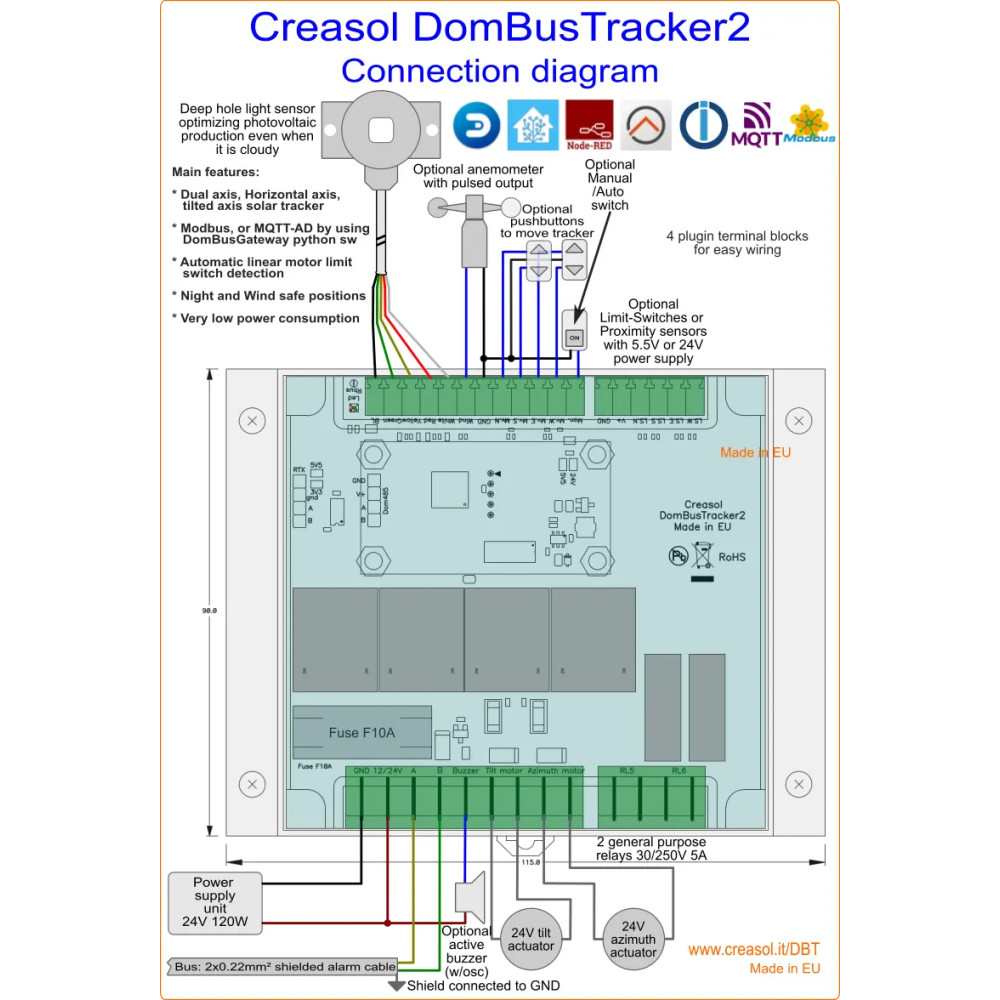

Tilkoblingsskjema

Hvordan DomBusTracker fungerer

1. Som standard fungerer den som en dobbelakset sporingskontroller, men den kan konfigureres som en horisontalakse- eller vippetaksesporer ved å endre Sporingstype parameter: sjekk avsnittet om konfigurerbare parametere nedenfor.
2. Den bruker en dyphullslyssensor for å finne ut hvor himmelen er lysere: dette fungerer også i tilfelle overskyet vær, slik at panelene automatisk blir orientert mot det lyseste området på himmelen. DomBusTracker viser verdiene til lyssensoren for hver retning, og også en %-verdi (se portene NS og EW): når trackeren er justert i forhold til solen, er NS og EW nær 50 %. Hvis det oppstår en forskyvning, sammenlignes den med 50 +/- TrackerLightDeviation* for å avgjøre om trackeren må flyttes eller ikke.
   For eksempel, hvis NS >= 50+TrackerLightDeviationNS, aktiver motor MS for å øke helningen.
   Hvis EW >= 50+TrackerLightDeviationEW, aktiver motor MW for å flytte panelene mot vest.
   Dersom EW < 50, sammenlignes verdien med 50-TrackerLightDeviationEW*2 for å unngå at trackere med rask motor beveger seg mot vest og deretter returnerer til øst.
3. Følgende parametere må konfigureres: TrackerArbeidstidNS som stiller inn arbeidstiden til vippemotoren, TrackerArbeidstidNÅ som angir arbeidstiden for azimutmotoren.
   Det er også mulig å konfigurere TrackerHomingNS som angir antall bevegelsesforespørsler for tilt, hvoretter kontrolleren beveger seg til 0 eller 100 % posisjon for å opprettholde posisjonsnøyaktigheten: hjemsøkingsfunksjonen utføres ikke mens solen spores, men bare når en kommando om å bevege seg til en bestemt fast posisjon (inkludert natt-, morgen- og vindposisjon) forespørres. Tilsvarende for TrackerHomingEW , for asimutposisjonen.
4. Denne kontrolleren måler strømmen som mates til motorene for å oppdage motorens interne grensebryter (vanligvis tilgjengelig i lineære aktuatorer). Ved dreiegir kan normalt åpne (standard) eller normalt lukkede grensebrytere brukes. Ved bruk av nærhetssensorer er det mulig å stille inn TrackerNærhetsaktivering til 1 eller 2 for å forsyne sensorene med strøm. Når TrackerProximityEnable = 1, tilføres strøm kun når det er behov for det, noe som reduserer energiforbruket. Normalt brukes NPN-nærhetssensorer med NC-utgang, slik at motoren slutter å virke hvis en nærhetskabel brytes.
5. Sporeren flyttes hvert 5. minutt (TrackerPeriodisk sjekk) , mens det er sol, eller hver gang over lengre tid (TrackerPeriodiskSjekkSkyet) når det er overskyet (sjekk TrackerCloudyThreshold parameter for å angi lysterskelen for å skille mellom overskyet(fra solfylte forhold): Parametrene vises nedenfor og kan endres av brukeren. Den lengre tiden er satt for å unngå at trackeren endrer posisjon for ofte når det er overskyet.
6. Når lyset avtar, om kvelden, og går under TrackerSensorMin verdi, en teller begynner å øke, og når den når TrackerNattTid verdi (300 sekunder, som standard), vil panelene være orientert i forhold til TrackerNattposisjonNS (vippe) og TrackerNattposisjonEW (asimut) posisjon.
7. Når lyset øker om morgenen, og går over TrackerSensorMin verdi, panelene er orientert mot TrackerMorgenposisjonNS (vippe) og TrackerMorgenposisjonØV (asimut) posisjon.
8. Hvis et anemometer er koblet til vindinngangen, måler det anemometerfrekvensen sammenlignet medsterk>TrackerVindterskel/sterk>verdi: i tilfelle vindhastigheten holder seg over denne terskelen isterk>TrackerVindStarttid sekunder, panelposisjonen lagres, og panelene flyttes til en sikker posisjon angitt av SporingsvindposisjonNS og SporingsvindposisjonØV. Når vindhastigheten faller under terskelen for TrackerVindGjenopprettingstid sekunder, vil panelene bli flyttet til forrige posisjon.br />Systemet fungerer også uten direkte tilkobling til anemometeret: vindhastigheten kan oppgis eksternt, ved at et bygningsautomatiseringssystem henter denne informasjonen.Informasjon fra en værstasjon for eksempel: i dette tilfellet er det tilstrekkelig med en enkel automatisering for å skrive vindregisteret/enheten til tracker-kontrolleren, en fin løsning i tilfelle en stor solcellepark med flere trackere, eller i tilfelle en værstasjon allerede er tilgjengelig.

Fullstendig informasjon og søknadsnotater på https://www.creasol.it/DBT
