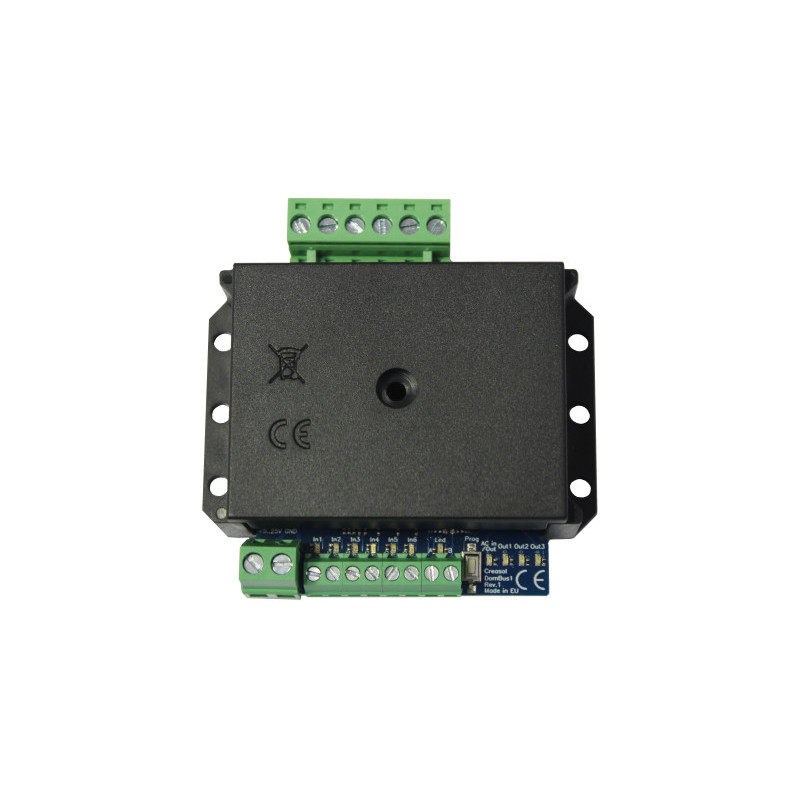

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1är ett elektroniskt kort som är utformat förenkelt utöka antalet I / Os för hemautomationssystem medDomoticz software(på hallon eller annan hårdvara)minimerar strömförbrukningen.Extrahera plugin-programmet på Domoticz, lägg till Creasol DomBus-hårdvara och all I / O på kortet kommer att finnas omedelbart på panelen Switches!DomBus1 kan levereras från 5 till 25Vdc, ochströmförbrukningen är verkligen låg: vid 12V, till exempel, 3mA i standby, 9,5 mA med 1 relä PÅ, 16mA med 2 reläer PÅ, 41mA med 3 reläer PÅ.

41,48 €
29,04 € Spara 30%

Mängdrabatter

Kvantitet Rabatt Pris Du Sparar
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Kvantitet



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introduktion

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz us1 är ett elektroniskt kort som är utformat för att enkelt utöka antalet I / Os för hemmeautomationssystem med hjälp av Domoticz sofware (på Raspberry eller annan hårdvara) för att minimera strömförbrukningen .

Extrahera plugin-programmet på Domoticz, lägg till Creasol DomBus-hårdvara och all I / O på kortet kommer att finnas omedelbart på panelen Switches!

DomBus1 kan levereras från 5 till 25Vdc , och strömförbrukningen är verkligen låg: vid 12V, till exempel, 3mA i standby, 9,5 mA med 1 relä ON, 16mA med 2 reläer ON , 41mA med 3 reläer ON.

En eller flera DomBuskort kan anslutas via RS485-buss, så med hjälp av a4-ledningskabeldet är möjligt att implementera ett nätverk av I / O och sensorer där2 rader är för data och 2 för strömförsörjning (från 5 till 24Vdc).

Lysdioder anslutna på alla ingångar, utgångar och buss, gör det möjligt att kontrollera kortets status och hittade något problem på kabelanslutningar:Lysdioder aktiveras genom att trycka påPROGRAMknappoch förblir aktiv i 60 sekunder, kommer då att vara AV tillsPROGRAMknappen trycks igen.

Reläutgångar Out1 och Out2 är konfigurerade för lågeffektläge och förbrukar mindre än 30% av den kraft som normalt behövs av reläer, så att de kan användas för utgångar som håller på ON under lång tid (larm / säkerhetssignaler, nattbelysning, ... ).

Lysdioderna möjliggör, lågeffekt reläutgångar och kopplingsläge strömförsörjning, leder till full kontroll av ingångar / utgångar med en optimerad energiförbrukning.

Varje anpassning du behöver, kontakta oss: vi tillhandahåller normalt anpassningar även för små mängder.

Funktioner

  • Omkopplingsläge strömförsörjningsenhet, konverterar 5-25Vdc ingångsspänning till 5V och minskar strömavbrott / förbrukning
  • RS485, 115200 bps halv duplex (2 ledningar buss) med 32bit mikrokontroller
  • 3 reläutgångar (250V 5A-omkopplarfunktion med icke-induktiv belastning. Vid induktiv belastning är omkopplarströmmen lägre)
  • 2 reläer kan konfigureras i låg effektläge: current-konsumtionen reduceras till 6,5 mA @ 12V istället för 25mA @ 12V (typisk reläspolekorrent)
  • 1 230V AC-ingång (med optokopplare), lämplig för avkänning av växelspänning: anslutningsblock är inte tillgängligt, så två ledningar måste lödas till elektroniska kortet.
  • 6 ingångar, helt konfigurerbara, med intern uppdragning till 5V.
  • strömförbrukning i standby: vanligtvis 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • Domoticz känner igen automatiskt nya DomBus som är anslutna till RS485-bussen när en ingång ändrar tillstånd och lägger till motsvarande I / Os automatiskt till Domoticz-switchpanelen
  • Enkelt sätt att konfigurera I / O med hjälp av omkopplarbeskrivningen (t.ex. konfigurera en utgång som normalt eller lågt effektrelä, normalt öppet eller stängt, eller konfigurera en ingång som digital normalt öppen eller stängd, eller analog, ....)
DomBus1 schema

Installation

Med hjälp av RS485-specifika kablar är det möjligt att få nästan 1 km linjär buss med fler enheter anslutna. Alternativt är det möjligt att använda två tvinnade par billiga Cat.6 UTP- eller STP-kabel, ett tvinnat par för data (A och B) och ett för 12-24V strömförsörjning. Var noga med att ansluta alla enheter med en linjär busstopologi, för att få lägsta reflektion / brus och anslut 100-150 Ohm-motstånd i de två ändarna, som illustreras i fig. 2.

dombus connection

På Raspberry / PC-sidan är det möjligt att använda en billig USB-RS485-adapter om en seriell port med RS485-drivrutin inte är tillgänglig. usb rs485-omvandlare 200x200

Konfiguration

Komprimera detta TAR-arkiv i domoticz-katalogen med följande kommandon (från Linux-skalet):

 cd / home / pi / domoticz # eller annan katalog där domoticz är installerat
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Gå till domoticz webbplats, gå till Setup -> Hårdvara och skapa en ny maskinvara som heter dombus (eller ett annat namn), skriv Creasol DomBus .

Bifoga en DomBus-enhet i taget: enheterna är alla fabriksprogrammerade med adress 0xff01 (hex-format), så för att undvika adresskonflikter är det obligatoriskt att ändra sin adress till en annan (till exempel 0x0001, 0x0002, 0x0003, ... eller någon adress upp till 0xff00). Om du vill ändra adress för en enhet går du till Switchar, väljer en enhet börjar med " dombus - [Hff01] ..." klicka på Redigera och lägg till i beskrivningen ", HWADDR = 0x0002" för att ändra adress till 0x0002: nya switchar skapas automatisktmed den nya adressen med namnet "dombus - [H0002] ..." .

Varje I / O kan konfigureras via Domoticz-omkopplarbeskrivningen: till exempel är en enhetstyp IN_DIGITAL normalt på när den lämnas utan anslutning, och Av när den är förkortad till GND, men det är möjligt att invertera den här funktionen som specificerar i switchbeskrivningen parametern INVERTED , separerat från ett komma (,): "IN_DIGITAL, INVERTED" . Kontrollera följande avsnitt I / O-parametrar och DomBus1 I / O-funktioner.

I / O som inte används kan inaktiveras i Domoticz Setup -> Enheter som klickar på den blå pilen för varje värdelös enhet (I / O).

I / O-parametrar

Parameternamn Fungera
HWADDR = 0xNNNN Ställ in ny adress för den dombus-enheten: den tar den nya adressen och tar bort denna parameter till den gamla omkopplaren. NNNN är ett exadecimalt antal, från 0x0002 till 0xfffe, så 65533 kombinationer finns tillgängliga. Håll notering av adress tilldelad varje dombus-enhet, för i fall av adresskonflikt är det nödvändigt att stänga av en av de motstridiga enheterna och programmera den återstående till en annan adress.
OMVÄND Används för att invertera en ingångs eller utgångs logiska tillstånd. Kan användas tillsammans med OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalt är domoticz-omkopplaren På om ingången är på logisk nivå hög (öppen) och Av när den är förkortad till mark. Om INVERTED är detspecificerad, kommer domoticz-omkopplaren att vara på när motsvarande ingång kortas till mark, och vice versa.
OUT_DIGITAL Utmatningen hanteras som digital, På när den är aktiv och Av när den är inaktiverad.
OUT_RELAY_LP Reläutgång hanteras i låg energisparläge för att minska reläspolans strömförbrukning till mindre än 30% av normalvärdet.
IN_DIGITAL Digital ingång, är På när motsvarande ingång är på högspänningsnivå (öppen) och Av när motsvarande ingång är vid GND (kortsluten).

DomBus1 I / O-funktioner

# namn Förmågor Standardkonfiguration Beskrivning
1 OUT1 Relä OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reläutgång, som kan hanteras som standardrelä (OUT_DIGITAL) eller lågeffektrelä (OUT_RELAY_LP)
2 OUT2 Relä OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reläutgång, som kan hanteras som standardrelä (OUT_DIGITAL) eller lågeffektrelä (OUT_RELAY_LP)
3 OUT3 Relä OUT_DIGITAL OUT_DIGITAL Reläutgång som bara fungerar som standardrelä
4 I 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digitaltingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digital ingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digital ingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digital ingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digital ingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerar det som digital ingång, 0-5V: en modifiering av kretsarna behövs för att mäta 0-5V analog spänning
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED 230Vac-linjeavkänning, används för att detektera blackout eller linjespänning. DomBus1-kortet kan modifieras för att ersätta kretsarna med en 60V 100mA SSR (strömförbrukning mindre än 1 mA), lämplig för styrning av en sirene eller annatsäkerhetsanordning, värmesystem eller annan lågspänningsanordning.

Ansökan

creDomBus1
14 objekt

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
