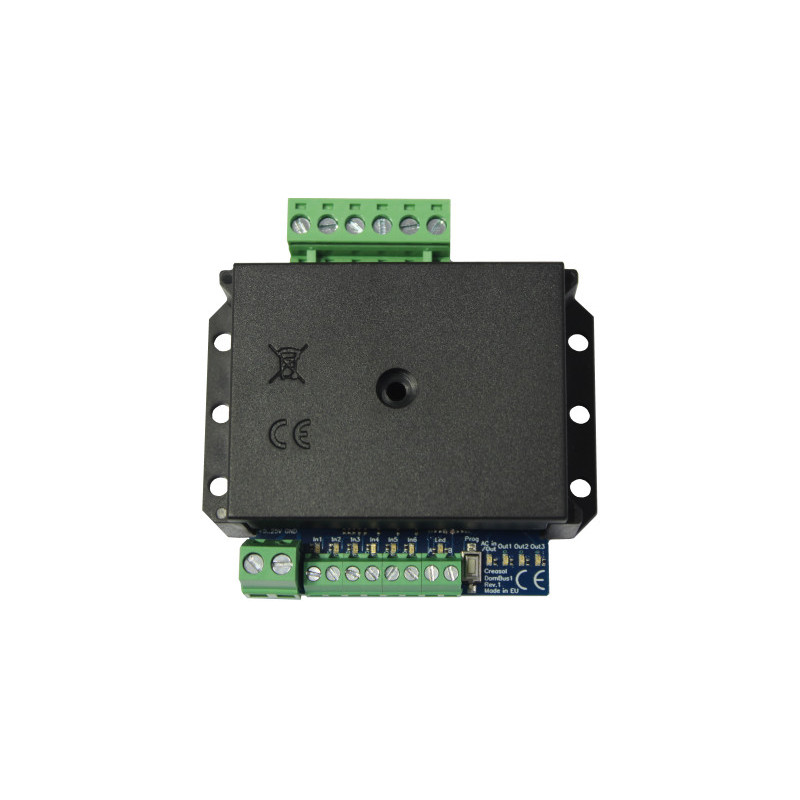

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

dombUS1je elektronická doska navrhnutá naľahko rozšíriť počet I / O domácich automatizačných systémov pomocouDomoticz sofTarg(na Raspberry alebo inom hardvéri)minimalizácia spotreby energie,Rozbaľte doplnok na Domoticz, pridajte hardvér Creasol DomBus a všetky I / O karty budú okamžite k dispozícii na paneli Prepínače!DomBus1 môže byť dodávaný od 5 do 25Vdcaspotreba energie je skutočne nízka: pri 12 V, napríklad 3 mA v pohotovostnom režime, 9,5 mA s 1 relé zapnuté, 16 mA s 2 relé zapnuté, 41 mA so zapnutými 3 relé.

41,48 €
29,04 € Zľava 30%

Množstevné zľavy

Množstvo Zľava Cena Ušetríte
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Množstvo



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

úvod

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.domb domoticz US1 je elektronická doska navrhnutá tak, aby ľahko rozšíriť počet vstupov / výstupov domácich automatizačných systémov pomocou Domoticz sof Targ (na maliny alebo iný hardvér) minimalizuje spotrebu energie.

Rozbaľte doplnok na Domoticz, pridajte hardvér Creasol DomBus a všetky I / O karty budú okamžite k dispozícii na paneli Prepínače!

DomBus1 môže byť napájaný od 5 do 25Vdc a spotreba energie je skutočne nízka: pri 12 V, napríklad, 3 mA v pohotovostnom režime, 9,5 mA s 1 relé zapnutým, 16 mA s 2 relé zapnutými, 41 mA s 3 relé zapnutými.

Jeden alebo viac DomBusdosky je možné pripojiť cez zbernicu RS485, takže pomocou a4-vodičový kábelkde je možné implementovať sieť I / O a senzorov2 riadky slúžia na prenos údajov a 2 na napájanie (od 5 do 24 V DC),

LED diódy pripojené na všetky vstupy, výstupy a zbernicu umožňujú kontrolu stavu dosky a zistili akýkoľvek problém pri káblových pripojeniach:LED diódy sa aktivujú stlačením tlačidlaproggombíka zostane aktívny 60 sekúnd, potom bude VYPNUTÝ, kýmprogsa znova stlačí.

Reléové výstupy Out1 a Out2 sú nakonfigurované pre režim nízkej spotreby, spotrebujú menej ako 30% energie normálne potrebnej pre relé, takže môžu byť použité pre výstupy, ktoré zostávajú dlho zapnuté (výstražné / bezpečnostné signály, nočné svetlá, ... ).

LED diódy umožňujú, výstupy relé s nízkym výkonom a napájanie v spínacom režime vedú k úplnej kontrole vstupov / výstupov s optimalizovanou spotrebou energie,

Ak potrebujete akékoľvek úpravy, kontaktujte nás: normálne poskytujeme úpravy aj pre malé množstvá.

Vlastnosti

  • Napájacia jednotka s prepínateľným režimom, prevádzka vstupného napätia 5 - 25 V DC na 5 V a zníženie rozptylu / spotreby energie
  • Polovičný duplex RS485, 115200 bps (2-vodičová zbernica) s 32-bitovým mikrokontrolérom
  • 3 reléové výstupy (možnosť prepínania 250 V 5A pri neindukčnej záťaži. V prípade induktívnej záťaže je spínací prúd nižší)
  • 2 relé je možné konfigurovať v režime nízkej spotreby: prúdt spotreba je znížená na 6,5 mA pri 12 V namiesto 25 mA pri 12 V (typický korundový relé cievky)
  • 1 230 V str. Vstup (s optočlenom), vhodný na snímanie striedavého napätia: svorkovnica nie je k dispozícii, takže na elektronickú dosku sa musia spájkovať 2 vodiče.
  • 6 vstupov, plne konfigurovateľných, s vnútorným ťahom do 5V.
  • aktuálna spotreba v pohotovostnom režime: zvyčajne 6 mA pri 5 V DC, 3 mA pri 12 V DC, 2 mA pri 24 V DC
  • Domoticz automaticky rozpozná nový DomBus pripojený k zbernici RS485, keď sa zmení stav jedného vstupu, a príslušné panely I / O sa automaticky pridajú na panel prepínačov Domoticz.
  • Jednoduchý spôsob, ako nakonfigurovať I / O pomocou popisu prepínača (napr. Nakonfigurovať výstup ako normálne alebo nízko výkonové relé, normálne otvorené alebo zatvorené, alebo nakonfigurovať vstup ako digitálne normálne otvorené alebo zatvorené alebo analógové, ....)
DomBus1 schema

inštalácia

Použitím špecifických káblov RS485 je možné získať takmer 1 km lineárnu zbernicu s pripojenými ďalšími zariadeniami. Alternatívne je možné použiť 2 skrútené páry lacných káblov Cat.6 UTP alebo STP, jeden skrútený pár pre dáta (A a B) a jeden pre napájanie 12-24V. Dávajte pozor, aby ste pripojili všetky zariadenia pomocou lineárnej topológie zbernice, aby ste získali čo najmenší odraz / šum, a pripojte odpor 100-150 Ohm na obidvoch koncoch, ako je znázornené na obrázku 2.

dombus connection

Na strane Raspberry / PC je možné použiť lacný adaptér USB-RS485, ak sériový port s ovládačom RS485 nie je k dispozícii. usb rs485 prevodník 200x200

konfigurácia

Rozbaľte tento archív TAR do adresára domoticz pomocou nasledujúcich príkazov (z prostredia systému Linux):

 cd / home / pi / domoticz # alebo iný adresár, v ktorom je nainštalovaný domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Zadajte webovú stránku domoticz, prejdite na Nastavenie -> Hardvér a vytvorte nový hardvér s názvom dombus (alebo iný názov), zadajte Creasol DomBus .

Pripájajte naraz jedno zariadenie DomBus: všetky zariadenia sú továrne naprogramované s adresou 0xff01 (hexadecimálny formát), aby sa predišlo konfliktom s adresou, je nevyhnutné zmeniť jeho adresu na inú (napríklad 0x0001, 0x0002, 0x0003, ... alebo ľubovoľnú adresu až 0xff00). Ak chcete zmeniť adresu zariadenia, prejdite do časti Prepínače, vyberte zariadenie začínajúce reťazcomdombus - [Hff01] ...“ kliknite na Upraviť a do opisu pridajte „, HWADDR = 0x0002“, čím zmeníte svoju adresu na 0x0002: nové prepínače sa automaticky vytvorias novou adresou s názvom „dombus - [H0002] ...“ .

Každý I / O môže byť nakonfigurovaný pomocou popisu prepínača Domoticz: napríklad typ zariadenia IN_DIGITAL je normálne zapnutý, keď nie je pripojený, a vypnutý, keď je skratovaný na GND, ale je možné invertovať túto funkciu zadaním parametra INVERTED v opise prepínača , oddelené čiarkou (,): „IN_DIGITAL, INVERTED“ . Skontrolujte nasledujúce parametre V / V a možnosti V / V DomBus1.

Nepoužívané V / V sa dajú zakázať v nastavení Domoticz -> Zariadenia kliknutím na modrú šípku každého zbytočného zariadenia (V / V).

I / O parametre

Názov parametra funkcie
HWADDR = 0xNNNN Nastavte novú adresu pre toto zariadenie dombus: vezme novú adresu a tento parameter odstráni zo starého prepínača. NNNN je exadecimálne číslo od 0x0002 do 0xfffe, takže je k dispozícii 65533 kombinácií. Upozorňujeme na adresu, ktorá je priradená každému zariadeniu dombus, pretože v prípade konfliktu s adresou je potrebné vypnúť jedno z kolidujúcich zariadení a naprogramovať zvyšné na inú adresu.
Inverted Používa sa na invertovanie logického stavu vstupu alebo výstupu. Môže byť použitý v spojení s OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normálne je spínač domoticz zapnutý, ak je vstup na logickej úrovni vysoký (otvorený), a vypnutý, keď je skratovaný na zem. Ak je INVERTEDAk je zadaný, domoticz prepínač bude zapnutý, keď je zodpovedajúci vstup skratovaný k zemi, a naopak.
OUT_DIGITAL Výstup je riadený ako digitálny, zapnutý, keď je aktívny, a vypnutý, keď je vypnutý.
OUT_RELAY_LP Reléový výstup je riadený v režime nízkej spotreby, aby sa znížila spotreba prúdu cievky na menej ako 30% normálnej hodnoty.
IN_DIGITAL Digitálny vstup, je zapnutý, keď je zodpovedajúci vstup na úrovni vysokého napätia (otvorený), a vypnutý, keď je príslušný vstup na GND (skrat).

DomBus1 I / O schopnosti

# názov schopnosti Predvolená konfigurácia popis
1 OUT1 Relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléový výstup, ktorý je možné riadiť ako štandardné relé (OUT_DIGITAL) alebo relé s nízkym výkonom (OUT_RELAY_LP)
2 OUT2 Relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléový výstup, ktorý je možné riadiť ako štandardné relé (OUT_DIGITAL) alebo relé s nízkym výkonom (OUT_RELAY_LP)
3 OUT3 Relé OUT_DIGITAL OUT_DIGITAL Reléový výstup, ktorý funguje iba ako štandardné relé
4 IN1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálnevstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálny vstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálny vstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálny vstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálny vstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálne to funguje ako digitálny vstup, 0-5V: na meranie analógového napätia 0-5V je potrebná zmena obvodu
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED Sieťové snímanie 230 Vac, používané na detekciu výpadku prúdu alebo sieťového napätia. Doska DomBus1 môže byť upravená tak, aby nahradila obvody s SSR 60 V 100 mA (spotreba prúdu menej ako 1 mA), ktorá je vhodná na ovládanie sirény alebo inéhozabezpečovacie zariadenie, kúrenie alebo iné nízkonapäťové zariadenie.

Aplikačné poznámky

creDomBus1
14 položky

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
