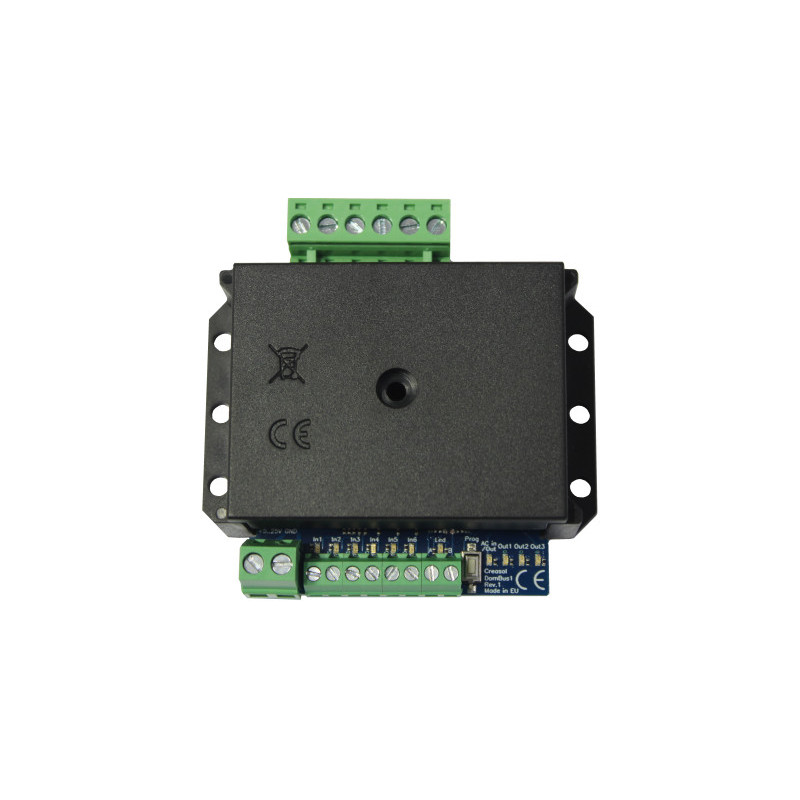

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

dombUS1este o placă electronică concepută pentruextindeți cu ușurință numărul de E / S ale sistemelor de automatizare casnică folosindDomoticz software(pe zmeură sau alt hardware)minimizarea consumului de energie.Extrageți pluginul pe Domoticz, adăugați hardware-ul Creasol DomBus și toate I / O ale plăcii vor fi disponibile imediat în panoul Switches!DomBus1 poate fi furnizat de la 5 la 25Vdc, șiconsumul de energie este foarte scăzut: la 12V, de exemplu, 3mA în standby, 9,5mA cu 1 releu pornit, 16mA cu 2 relee ON, 41mA cu 3 relee pornite.

41,48 €
29,04 € Salveaza 30%

Reduceri la volum

Cantitate Reducere Pret Ai economisit
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Cantitate



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introducere

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.domb domoticz US1 este o placă electronică conceput pentru a extinde cu ușurință numărul de I / Os de sisteme de automatizare acasă , folosind Domoticz SOF tware (pe zmeură sau alte componente hardware) minimizarea consumului de energie.

Extrageți pluginul pe Domoticz, adăugați hardware-ul Creasol DomBus și toate I / O ale plăcii vor fi disponibile imediat în panoul Switches!

DomBus1 poate fi furnizat de la 5 la 25Vcc , iar consumul de energie este într-adevăr scăzut: la 12V, de exemplu, 3mA în standby, 9,5mA cu 1 releu pornit, 16mA cu 2 relee ON , 41mA cu 3 relee ON.

Unul sau mai multe DomBusplăcile pot fi conectate prin autobuzul RS485, deci folosind unCablu cu 4 fireeste posibil să implementați o rețea de I / O și senzori unde2 linii sunt pentru date și 2 pentru alimentare (de la 5 la 24Vdc).

LED-urile conectate la toate intrările, ieșirile și autobuzul, permit verificarea stării plăcii și au găsit orice problemă la conexiunile prin cablu:LED-urile sunt activate apăsând butonulProgbutonși rămâne activ timp de 60 de secunde, apoi va fi oprit pânăProgbutonul este din nou apăsat.

Ieșirile releului Out1 și Out2 sunt configurate pentru modul de putere redusă, consumând mai puțin de 30% din puterea necesară în mod normal de relee, astfel încât acestea pot fi utilizate pentru ieșirile care rămân pornite mult timp (semnale de alarmă / securitate, lumini de noapte, ... ).

LED-urile, ieșirile cu releu de putere redusă și alimentarea în modul de comutare, conduc la un control complet al intrărilor / ieșirilor cu un consum optim de energie.

Orice personalizare de care aveți nevoie, vă rugăm să ne contactați: în mod normal, furnizăm personalizări chiar și pentru cantități mici.

Caracteristici

  • Comutarea unității de alimentare cu modul, convertirea tensiunii de intrare 5-25Vdc la 5V și reducerea disipației / consumului de energie
  • RS485, 115200bps semi-duplex (autobuz cu 2 fire) cu microcontroler pe 32 de biți
  • 3 ieșiri releu (capacitate de comutare 250V 5A cu sarcină inductivă. În caz de sarcină inductivă, curentul de comutare este mai mic)
  • 2 relee pot fi configurate în modul de putere redusă: current consumul este redus la 6.5mA @ 12V în loc de 25mA @ 12V (corrent tipic bobină releu)
  • 1 intrare de 230V de curent alternativ (cu optocuptoare), adecvată pentru a sesiza tensiunea de curent alternativ: blocul terminal nu este disponibil, deci 2 fire trebuie să fie lipite pe placa electronică.
  • 6 intrări, complet configurabile, cu tracțiune internă până la 5V.
  • consumul curent în standby: de obicei 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • Domoticz recunoaște automat noul DomBus atașat la magistrala RS485 atunci când se schimbă o stare de intrare și adaugă automat E / S-urile corespunzătoare panoul de comutatoare Domoticz
  • Mod simplu de a configura I / O folosind descrierea comutatorului (de exemplu, configurați o ieșire ca un releu de putere normală sau joasă, în mod normal deschis sau închis sau configurați o intrare ca digitală normal deschisă sau închisă sau analogică, ...)
DomBus1 schema

Instalare

Folosind cabluri specifice RS485 este posibil să obțineți aproape 1 km autobuz liniar cu mai multe dispozitive atașate. În mod alternativ, este posibil să folosiți 2 perechi răsucite de cabluri ieftine Cat.6 UTP sau STP, o pereche răsucită pentru date (A și B) și una pentru alimentare de 12-24V. Aveți grijă să conectați toate dispozitivele folosind o topologie liniară de autobuz, pentru a obține cea mai mică reflexie / zgomot și conectați rezistența de 100-150 Ohm pe cele două capete, așa cum este ilustrat în Fig. 2.

dombus connection

La partea Raspberry / PC, este posibil să utilizați un adaptor USB-RS485 ieftin, dacă un port serial cu driver RS485 nu este disponibil. convertor usb rs485 200x200

configurație

Decomprimează această arhivă TAR în directorul domoticz, folosind următoarele comenzi (de la shell-ul Linux):

 cd / home / pi / domoticz # sau alt director în care este instalat domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Intrați pe site-ul domoticz, accesați Setare -> Hardware și creați un hardware nou numit dombus (sau un alt nume), de tip Creasol DomBus .

Atașați un dispozitiv DomBus simultan: dispozitivele sunt toate programate din fabrică cu adresa 0xff01 (format hex), așa că pentru a evita conflictele de adrese este obligatoriu să-i schimbați adresa la altul (de exemplu, 0x0001, 0x0002, 0x0003, ... sau orice altă adresă până la 0xff00). Pentru a schimba adresa unui dispozitiv, accesați Comutatoare, alegeți un dispozitiv începând cu " dombus - [Hff01] ..." faceți clic pe Edit și adăugați în descriere ", HWADDR = 0x0002" pentru a-și schimba adresa la 0x0002: comutatoarele noi vor fi create automatcu noua adresă, denumită „dombus - [H0002] ...” .

Fiecare I / O poate fi configurat prin descrierea comutatorului Domoticz: de exemplu, un tip de dispozitiv IN_DIGITAL este în mod normal pornit atunci când este lăsat neconectat, iar Off este scurtat la GND, dar este posibilă inversarea acestei funcții specificând în descrierea comutatorului parametrul INVERTED , separat de virgulă (,): "IN_DIGITAL, INVERTED" . Vă rugăm să verificați următorii parametri E / S de secțiuni și funcțiile I / O DomBus1.

I / O care nu sunt utilizate pot fi dezactivate în Setarea Domoticz -> Dispozitive făcând clic pe săgeata albastră a fiecărui dispozitiv inutil (I / O).

Parametri I / O

Numele parametrului Funcţie
HWADDR = 0xNNNN Setați o nouă adresă pentru acel dispozitiv dombus: va lua noua adresă și va elimina acest parametru pe comutatorul vechi. NNNN este un număr exadecimal, de la 0x0002 la 0xfffe, deci 65533 combinații sunt disponibile. Mențineți adresa adresată fiecărui dispozitiv dombus, deoarece în caz de conflict de adrese este necesar să opriți unul dintre dispozitivul în conflict și să programați celălalt pe o altă adresă.
INVERSAT Folosit pentru a inversa starea logică a unei intrări sau ieșiri. Poate fi utilizat în conjugare cu OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
În mod normal, comutatorul domoticz este pornit dacă intrarea este la un nivel logic ridicat (deschis) și oprită când este scurtată la sol. Dacă INVERTED estespecificat, comutatorul domoticz va fi pornit atunci când intrarea corespunzătoare este scurtată la sol și invers.
OUT_DIGITAL Ieșirea este gestionată ca digital, pornită când este activă și oprită când este dezactivată.
OUT_RELAY_LP Ieșirea releului gestionată în modul de economisire a energiei reduse, pentru a reduce consumul de curent al bobinei releului la mai puțin de 30% din valoarea normală.
IN_DIGITAL Intrare digitală, este activată atunci când intrarea corespunzătoare este la nivel de înaltă tensiune (deschis) și oprită atunci când intrarea corespunzătoare este la GND (shorted).

Capacități de I / O DomBus1

# Nume Capacități Configurare implicită Descriere
1 Releu OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Ieșire releu, care poate fi gestionată ca releu standard (OUT_DIGITAL) sau releu de putere mică (OUT_RELAY_LP)
2 Releu OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Ieșire releu, care poate fi gestionată ca releu standard (OUT_DIGITAL) sau releu de putere mică (OUT_RELAY_LP)
3 Releu OUT3 OUT_DIGITAL OUT_DIGITAL Ieșirea releului care funcționează numai ca releu standard
4 ÎN 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca digitalintrare, 0-5V: este necesară o modificare a circuitului pentru a măsura 0-5V tensiune analogică
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca intrare digitală, 0-5V: este necesară o modificare a circuitului pentru a măsura tensiunea analogică 0-5V
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca intrare digitală, 0-5V: este necesară o modificare a circuitului pentru a măsura tensiunea analogică 0-5V
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca intrare digitală, 0-5V: este necesară o modificare a circuitului pentru a măsura tensiunea analogică 0-5V
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca intrare digitală, 0-5V: este necesară o modificare a circuitului pentru a măsura tensiunea analogică 0-5V
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL În mod normal, funcționează ca intrare digitală, 0-5V: este necesară o modificare a circuitului pentru a măsura tensiunea analogică 0-5V
10 IN SSR AC / OUT IN_AC, OUT_DIGITAL IN_AC INVERTED Senzor linie 230Vac, utilizat pentru detectarea tensiunii de oprire sau a liniei. Placa DomBus1 poate fi modificată pentru a înlocui circuitul cu un SSR de 60V 100mA (consum de curent mai mic de 1mA), potrivit pentru controlarea unei sirene sau a altuidispozitiv de securitate, sistem de încălzire sau un alt dispozitiv de joasă tensiune.

Note de aplicare

creDomBus1
14 Produse

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
