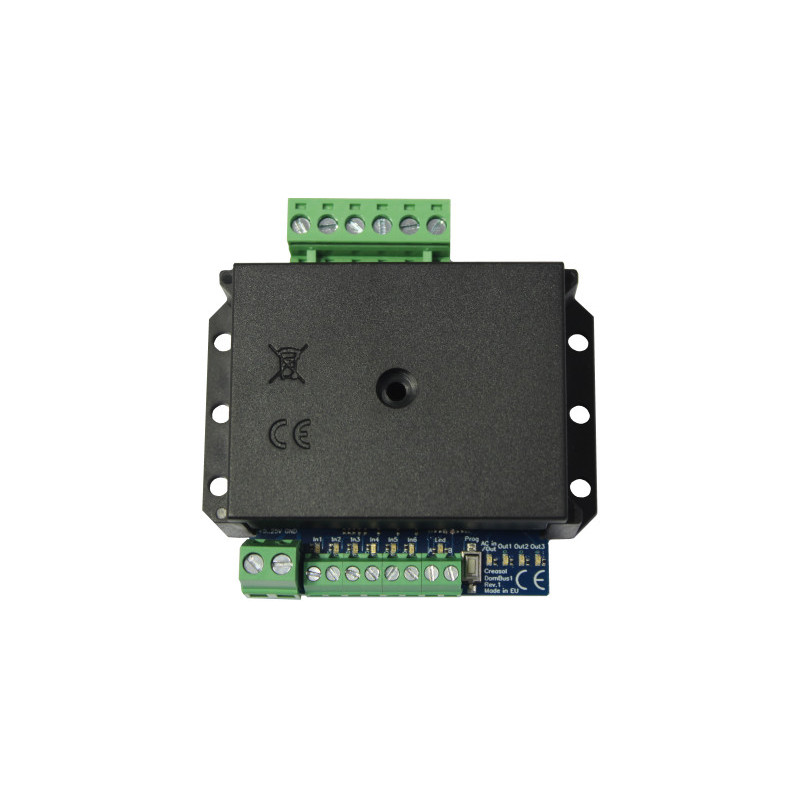

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1é uma placa eletrônica projetada paraexpanda facilmente o número de E / Ss de sistemas de automação residencial usandoDomoticz software(em framboesa ou outro hardware)minimizando o consumo de energia.Extraia o plug-in no Domoticz, adicione o hardware Creasol DomBus e todas as E / S da placa estarão imediatamente disponíveis no painel Switches!O DomBus1 pode ser fornecido de 5 a 25Vdceo consumo de energia é realmente baixo: a 12V, por exemplo, 3mA em modo de espera, 9,5mA com 1 relé LIGADO, 16mA com 2 relés LIGADOS, 41mA com 3 relés LIGADOS.

41,48 €
29,04 € Poupe 30%

Desconto de quantidade

Quantidade Desconto Preço Poupa
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Quantidade



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introdução

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz us1 é uma placa eletrônica projetada para expandir facilmente o número de E / Ss de sistemas de automação residencial usando o Domoticz sof tware (em Raspberry ou outro hardware), minimizando o consumo de energia .

Extraia o plug-in no Domoticz, adicione o hardware Creasol DomBus e todas as E / S da placa estarão imediatamente disponíveis no painel Switches!

O DomBus1 pode ser fornecido de 5 a 25Vcc e o consumo de energia é realmente baixo: a 12V, por exemplo, 3mA em modo de espera, 9,5mA com 1 relé LIGADO, 16mA com 2 relés LIGADOS , 41mA com 3 relés LIGADOS.

Um ou vários DomBusplacas podem ser conectadas via barramento RS485, então usando umCabo de 4 fiosé possível implementar uma rede de E / S e sensores onde2 linhas são para dados e 2 para fonte de alimentação (de 5 a 24Vdc).

Os LEDs conectados em todas as entradas, saídas e barramentos permitem verificar o status da placa e encontraram algum problema nas conexões dos fios:LEDs são ativados pressionando oProgbotãopermanecer ativo por 60 segundos, será desativado atéProgbotão é pressionado novamente.

As saídas de relé Out1 e Out2 são configuradas para o modo de baixa energia, consumindo menos de 30% da energia normalmente necessária pelos relés, para que possam ser usadas para saídas que ficam LIGADAS por muito tempo (sinais de alarme / segurança, luzes noturnas, ... )

As saídas de relé de baixa potência habilitadas para LEDs e a fonte de alimentação de modo de comutação levam a um controle total das entradas / saídas com um consumo de energia otimizado.

Qualquer personalização que você precisar, entre em contato conosco: normalmente fornecemos personalizações, mesmo para pequenas quantidades.

Recursos

  • Unidade de fonte de alimentação comutada, convertendo a tensão de entrada de 5-25Vdc em 5V e reduzindo a dissipação / consumo de energia
  • RS485, 115200bps half duplex (barramento de 2 fios) com microcontrolador de 32 bits
  • 3 saídas de relé (capacidade do comutador 250V 5A com carga não indutiva. No caso de carga indutiva, a corrente do comutador é menor)
  • 2 relés podem ser configurados no modo de baixa potência: curreno consumo t é reduzido para 6,5mA a 12V em vez de 25mA a 12V (corrente de bobina típica do relé)
  • 1 entrada CA de 230V (com acoplador óptico), adequada para detectar tensão CA: o bloco de terminais não está disponível; portanto, é necessário soldar 2 fios na placa eletrônica.
  • 6 entradas, totalmente configuráveis, com pull-up interno de 5V.
  • consumo atual em modo de espera: tipicamente 6mA a 5Vcc, 3mA a 12Vcc, 2mA a 24Vcc
  • O Domoticz reconhece automaticamente o novo DomBus conectado ao barramento RS485 quando uma entrada muda de estado e adiciona automaticamente as E / S correspondentes ao painel de comutadores Domoticz
  • Maneira fácil de configurar E / S usando a descrição do comutador (por exemplo, configure uma saída como relé normal ou de baixa potência, normalmente aberto ou fechado, ou configure uma entrada como digital normalmente aberta ou fechada, ou analógica, ...)
DomBus1 schema

Instalação

Usando cabos específicos RS485, é possível obter um barramento linear de quase 1 km com mais dispositivos conectados. Como alternativa, é possível usar 2 pares trançados de cabo Cat.6 UTP ou STP barato, um par trançado para dados (A e B) e outro para fonte de alimentação de 12-24V. Cuidado para conectar todos os dispositivos usando uma topologia de barramento linear, para obter o menor reflexo / ruído e conectar o resistor de 100-150 Ohm nas duas extremidades, conforme ilustrado na Fig. 2.

dombus connection

No lado do Raspberry / PC, é possível usar um adaptador USB-RS485 barato, se uma porta serial com driver RS485 não estiver disponível. conversor usb rs485 200x200

Configuração

Descompacte esse arquivo TAR no diretório domoticz, usando os seguintes comandos (no shell do Linux):

 cd / home / pi / domoticz # ou outro diretório em que o domoticz está instalado
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Entre no site da domoticz, vá para Setup -> Hardware e crie um novo hardware chamado dombus (ou outro nome), digite Creasol DomBus .

Conecte um dispositivo DomBus de cada vez: todos os dispositivos são programados na fábrica com o endereço 0xff01 (formato hexadecimal); portanto, para evitar conflitos de endereço, é obrigatório alterar seu endereço para outro (por exemplo, 0x0001, 0x0002, 0x0003, ... ou qualquer endereço até 0xff00). Para alterar o endereço de um dispositivo, vá para Switches, escolha um dispositivo começando com " dombus - [Hff01] ..." clique em Editar e adicione a descrição ", HWADDR = 0x0002" para alterar o endereço para 0x0002: novos comutadores serão criados automaticamentecom o novo endereço, denominado "dombus - [H0002] ..." .

Todas as E / S podem ser configuradas através da descrição do comutador Domoticz: por exemplo, um tipo de dispositivo IN_DIGITAL normalmente está Ligado quando é deixado desconectado e Desligado quando está em curto para GND, mas é possível inverter essa função especificando na descrição do comutador o parâmetro INVERTED , separado por vírgula (,): "IN_DIGITAL, INVERTED" . Verifique as seções a seguir, parâmetros de E / S e recursos de E / S do DomBus1.

As E / S que não são usadas podem ser desativadas em Domoticz Setup -> Devices clicando na seta azul de cada dispositivo inútil (E / S).

Parâmetros de E / S

Nome do parâmetro Função
HWADDR = 0xNNNN Defina um novo endereço para esse dispositivo dombus: ele pegará o novo endereço e removerá este parâmetro para o comutador antigo. NNNN é um número exadecimal, de 0x0002 a 0xfffe, portanto, 65533 combinações estão disponíveis. Anote o endereço garantido para cada dispositivo dombus, pois em caso de conflito de endereço, é necessário desligar um dispositivo conflitante e programar o restante para outro endereço.
INVERTIDO Usado para inverter o estado lógico de uma entrada ou saída. Pode ser usado em conjunto com OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalmente, o interruptor domoticz está Ligado se a entrada estiver no nível lógico alto (aberto) e Desligado quando estiver em curto. Se INVERTED forespecificado, o interruptor domoticz estará Ligado quando a entrada correspondente estiver em curto até o chão e vice-versa.
OUT_DIGITAL A saída é gerenciada como digital, On quando está ativo e Off quando está desativado.
OUT_RELAY_LP Saída de relé gerenciada no modo de economia de energia baixa, para reduzir o consumo de corrente da bobina de relé em menos de 30% do valor normal.
IN_DIGITAL A entrada digital está Ativada quando a entrada correspondente está no nível de alta tensão (aberto) e Desativada quando a entrada correspondente está no GND (em curto).

Recursos de E / S do DomBus1

# Nome Recursos Configuração padrão Descrição
1 Relé OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Saída de relé, que pode ser gerenciada como relé padrão (OUT_DIGITAL) ou relé de baixa potência (OUT_RELAY_LP)
2 Relé OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Saída de relé, que pode ser gerenciada como relé padrão (OUT_DIGITAL) ou relé de baixa potência (OUT_RELAY_LP)
3 Relé OUT3 OUT_DIGITAL OUT_DIGITAL Saída de relé que funciona apenas como relé padrão
4 EM 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como digitalentrada 0-5V: é necessária uma modificação no circuito para medir a tensão analógica 0-5V
5 EM 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5V: é necessária uma modificação no circuito para medir a tensão analógica de 0-5V
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5V: é necessária uma modificação no circuito para medir a tensão analógica de 0-5V
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5V: é necessária uma modificação no circuito para medir a tensão analógica de 0-5V
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5V: é necessária uma modificação no circuito para medir a tensão analógica de 0-5V
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5V: é necessária uma modificação no circuito para medir a tensão analógica de 0-5V
10 EM AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED Detecção de linha de 230Vac, usada para detectar blackout ou tensão de linha. A placa DomBus1 pode ser modificada para substituir o circuito por um SSR de 60V 100mA (consumo de corrente menor que 1mA), adequado para controlar uma sirene ou outradispositivo de segurança, sistema de aquecimento ou outro dispositivo de baixa tensão.

Notas de aplicação

creDomBus1
14 Itens

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
