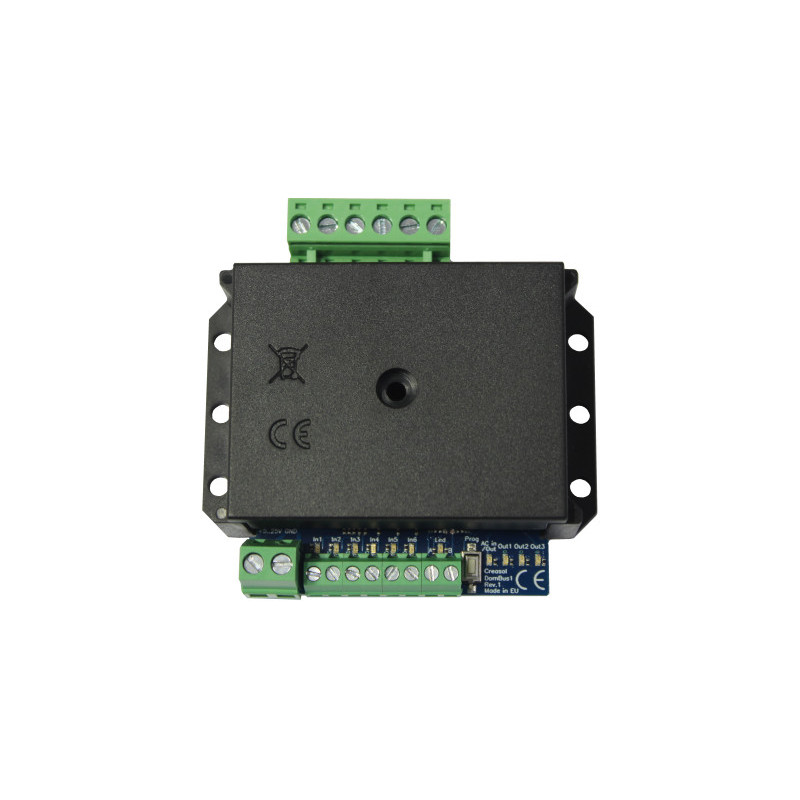

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1to tablica elektroniczna przeznaczona dołatwo zwiększyć liczbę we / wy systemów automatyki domowejDomoticz software(na Raspberry lub innym sprzęcie)minimalizacja zużycia energii.Wypakuj wtyczkę na Domoticz, dodaj sprzęt Creasol DomBus, a wszystkie wejścia / wyjścia płyty będą natychmiast dostępne w panelu Przełączniki!DomBus1 może być zasilany z 5 do 25 V DC, ipobór mocy jest naprawdę niski: przy 12 V, na przykład 3 mA w trybie czuwania, 9,5 mA z 1 przekaźnikiem WŁ, 16 mA z 2 przekaźnikami WŁ, 41mA z 3 przekaźnikami WŁ.

41,48 €
29,04 € Zniżka 30%

Rabaty ilościowe

Ilość Rabat Cena Oszczędzasz
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Ilość

  • Pełna obsługa naszych produktów: jesteśmy producentem i doskonale znamy nasze produkty! ;-) Pełna obsługa naszych produktów: jesteśmy producentem i doskonale znamy nasze produkty! ;-)
  • Zamówienie wysyłane jest w ciągu 1-2 dni roboczych Zamówienie wysyłane jest w ciągu 1-2 dni roboczych
  • Made in Europe quality Made in Europe quality

Wprowadzenie

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz US1 jest płytka elektroniczna przeznaczona do łatwo zwiększyć liczbę wejść / wyjść systemów automatyki domowej za pomocą Domoticz sof tware (na maliny lub innego sprzętu) minimalizuje zużycie energii.

Wypakuj wtyczkę na Domoticz, dodaj sprzęt Creasol DomBus, a wszystkie wejścia / wyjścia płyty będą natychmiast dostępne w panelu Przełączniki!

DomBus1 może być zasilany z 5 do 25 V DC , a pobór mocy jest naprawdę niski: na przykład przy 12 V, w stanie gotowości 3 mA, 9,5 mA z 1 przekaźnikiem WŁ., 16 mA z 2 przekaźnikami WŁ. , 41 mA z 3 przekaźnikami WŁ.

Jeden lub wiele DomBustablice można podłączyć za pomocą magistrali RS485, więc używającKabel 4-żyłowymożliwe jest zaimplementowanie sieci we / wy i czujników2 linie służą do przesyłania danych, a 2 do zasilania (od 5 do 24 V DC).

Diody LED podłączone do wszystkich wejść, wyjść i magistrali pozwalają sprawdzić stan płytki i wykryły problem z połączeniami przewodowymi:Diody LED można włączyć naciskającŻarcieprzyciski pozostaną aktywne przez 60 sekund, a następnie będą wyłączone doŻarcieprzycisk jest ponownie wciśnięty.

Wyjścia przekaźnikowe Out1 i Out2 są skonfigurowane do pracy w trybie niskiego poboru mocy, zużywając mniej niż 30% mocy normalnie wymaganej przez przekaźniki, dzięki czemu można ich używać do wyjść, które pozostają włączone przez długi czas (sygnały alarmowe / bezpieczeństwa, lampki nocne, ... ).

Umożliwiające diody LED, wyjścia przekaźnikowe małej mocy i zasilacz impulsowy prowadzą do pełnej kontroli wejść / wyjść przy zoptymalizowanym zużyciu energii.

Wszelkie dostosowania, których potrzebujesz, skontaktuj się z nami: zwykle zapewniamy dostosowania nawet dla małych ilości.

cechy

  • Zasilacz impulsowy, przetwarzający napięcie wejściowe 5-25 V DC na 5 V i zmniejszający rozpraszanie / zużycie energii
  • RS485, 115200bps half duplex (magistrala 2-żyłowa) z 32-bitowym mikrokontrolerem
  • 3 wyjścia przekaźnikowe (zdolność przełączania 250 V 5 A przy obciążeniu nieindukcyjnym. W przypadku obciążenia indukcyjnego prąd przełączania jest niższy)
  • W trybie niskiego poboru mocy można skonfigurować 2 przekaźniki: current zużycie jest zmniejszone do 6,5 mA @ 12V zamiast 25 mA @ 12V (typowy prąd cewki przekaźnika)
  • 1 wejście 230 V AC (z transoptorem), odpowiednie do wykrywania napięcia AC: listwa zaciskowa nie jest dostępna, więc 2 przewody należy przylutować do płytki elektronicznej.
  • 6 wejść, w pełni konfigurowalnych, z wewnętrznym podciąganiem do 5 V.
  • pobór prądu w trybie czuwania: zwykle 6 mA przy 5 V DC, 3 mA przy 12 V DC, 2 mA przy 24 V DC
  • Domoticz automatycznie rozpoznaje nowy DomBus podłączony do magistrali RS485 po zmianie stanu jednego wejścia i automatycznie dodaje odpowiednie I / O do panelu przełączników Domoticz
  • Łatwy sposób na konfigurację I / O za pomocą opisu przełącznika (np. Skonfiguruj wyjście jako przekaźnik normalny lub niskiej mocy, normalnie otwarty lub zamknięty, lub skonfiguruj wejście jako cyfrowe normalnie otwarte lub zamknięte, lub analogowe ...)
DomBus1 schema

Instalacja

Używając specyficznych kabli RS485, można uzyskać prawie 1 km magistrali liniowej z podłączonymi większą liczbą urządzeń. Alternatywnie można użyć 2 skręconych par taniego kabla UTP lub STP kategorii 6, jednej skrętki dla danych (A i B) i jednej dla zasilania 12-24 V. Uważaj, aby podłączyć wszystkie urządzenia za pomocą topologii szyny liniowej, aby uzyskać najniższe odbicie / szum, i podłączyć rezystor 100-150 Ohm na dwóch końcach, jak pokazano na ryc.2.

dombus connection

Po stronie Raspberry / PC można użyć taniego adaptera USB-RS485, jeśli port szeregowy ze sterownikiem RS485 nie jest dostępny. konwerter usb rs485 200x200

Konfiguracja

Rozpakuj to archiwum TAR do katalogu domoticz, używając następujących poleceń (z powłoki Linux):

 cd / home / pi / domoticz # lub inny katalog, w którym jest zainstalowany domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Wejdź na stronę domoticz, przejdź do Setup -> Hardware i utwórz nowy sprzęt o nazwie dombus (lub inną nazwę), wpisz Creasol DomBus .

Podłączaj jedno urządzenie DomBus naraz: wszystkie urządzenia są fabrycznie zaprogramowane pod adresem 0xff01 (format szesnastkowy), więc aby uniknąć konfliktów adresów, obowiązkowo należy zmienić adres na inny (na przykład 0x0001, 0x0002, 0x0003, ... lub dowolny adres do 0xff00). Aby zmienić adres urządzenia, przejdź do Przełączniki, wybierz urządzenie zaczynając od „ dombus - [Hff01] ...” kliknij Edytuj i dodaj w opisie „, HWADDR = 0x0002”, aby zmienić adres na 0x0002: nowe Przełączniki zostaną automatycznie utworzonez nowym adresem o nazwie „dombus - [H0002] ...” .

Każde wejście / wyjście można skonfigurować za pomocą opisu przełącznika Domoticz: na przykład typ urządzenia IN_DIGITAL zwykle jest włączony, gdy nie jest podłączony, i wyłączony, gdy jest zwarty do GND, ale można odwrócić tę funkcję, określając w opisie przełącznika parametr INVERTED , oddzielone przecinkiem (,): „IN_DIGITAL, INVERTED” . Sprawdź następujące sekcje Parametry we / wy i możliwości we / wy DomBus1.

Nieużywane wejścia / wyjścia można wyłączyć w Konfiguracji Domoticza -> Urządzenia klikając niebieską strzałkę każdego bezużytecznego urządzenia (I / O).

Parametry we / wy

Nazwa parametru Funkcjonować
HWADDR = 0xNNNN Ustaw nowy adres dla tego urządzenia dombus: zajmie nowy adres i usunie ten parametr do starego przełącznika. NNNN jest liczbą exadecimal, od 0x0002 do 0xfffe, więc dostępnych jest 65533 kombinacji. Zanotuj adres przypisany do każdego urządzenia Dombus, ponieważ w przypadku konfliktu adresów konieczne jest wyłączenie jednego z urządzeń powodujących konflikt i zaprogramowanie drugiego adresu na inny.
ODWROTNY Służy do odwracania stanu logicznego wejścia lub wyjścia. Może być używany w połączeniu z OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Zwykle przełącznik domoticza jest włączony, jeśli wejście jest na poziomie logicznym wysokim (otwartym), i wyłączony, gdy jest zwarty do masy. Jeśli INVERTED tookreślone, przełącznik domoticz będzie włączony, gdy odpowiednie wejście jest zwarte do masy i odwrotnie.
OUT_DIGITAL Wyjście jest zarządzane jako cyfrowe, Włączone, gdy jest aktywne, i Wyłączone, gdy jest wyłączone.
OUT_RELAY_LP Wyjście przekaźnikowe zarządzane w trybie oszczędzania energii w celu zmniejszenia zużycia prądu cewki przekaźnika o mniej niż 30% wartości normalnej.
IN_DIGITAL Wejście cyfrowe, jest włączone, gdy odpowiednie wejście ma wysoki poziom napięcia (otwarty), i wyłączone, gdy odpowiednie wejście jest w stanie GND (zwarte).

Możliwości We / Wy DomBus1

# Imię Możliwości Domyślna konfiguracja Opis
1 Przekaźnik OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Wyjście przekaźnikowe, którym można zarządzać jako przekaźnik standardowy (OUT_DIGITAL) lub przekaźnik niskiej mocy (OUT_RELAY_LP)
2) Przekaźnik OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Wyjście przekaźnikowe, którym można zarządzać jako przekaźnik standardowy (OUT_DIGITAL) lub przekaźnik niskiej mocy (OUT_RELAY_LP)
3) Przekaźnik OUT3 OUT_DIGITAL OUT_DIGITAL Wyjście przekaźnikowe, które działa tylko jako przekaźnik standardowy
4 W 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako cyfrowywejście, 0-5 V: konieczna jest modyfikacja obwodu w celu pomiaru napięcia analogowego 0-5 V.
5 W 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako wejście cyfrowe 0–5 V: konieczna jest modyfikacja obwodu w celu zmierzenia napięcia analogowego 0–5 V.
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako wejście cyfrowe 0–5 V: konieczna jest modyfikacja obwodu w celu zmierzenia napięcia analogowego 0–5 V.
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako wejście cyfrowe 0–5 V: konieczna jest modyfikacja obwodu w celu zmierzenia napięcia analogowego 0–5 V.
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako wejście cyfrowe 0–5 V: konieczna jest modyfikacja obwodu w celu zmierzenia napięcia analogowego 0–5 V.
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Zwykle działa jako wejście cyfrowe 0–5 V: konieczna jest modyfikacja obwodu w celu zmierzenia napięcia analogowego 0–5 V.
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED Wykrywanie linii 230 V prądu przemiennego, stosowane do wykrywania zaniku zasilania lub napięcia sieciowego. Płytę DomBus1 można zmodyfikować, aby zastąpić zespół obwodem SSR 60 V 100 mA (pobór prądu mniejszy niż 1 mA), odpowiednim do sterowania sygnalizatorem lub innymurządzenie zabezpieczające, system grzewczy lub inne urządzenie niskiego napięcia.
