Creasol DomESP1: Input/output/supply board for ESP8266 module

Podłącz więcej I / O i czujników do Domoticza za pomocą Creasol DomESP1.

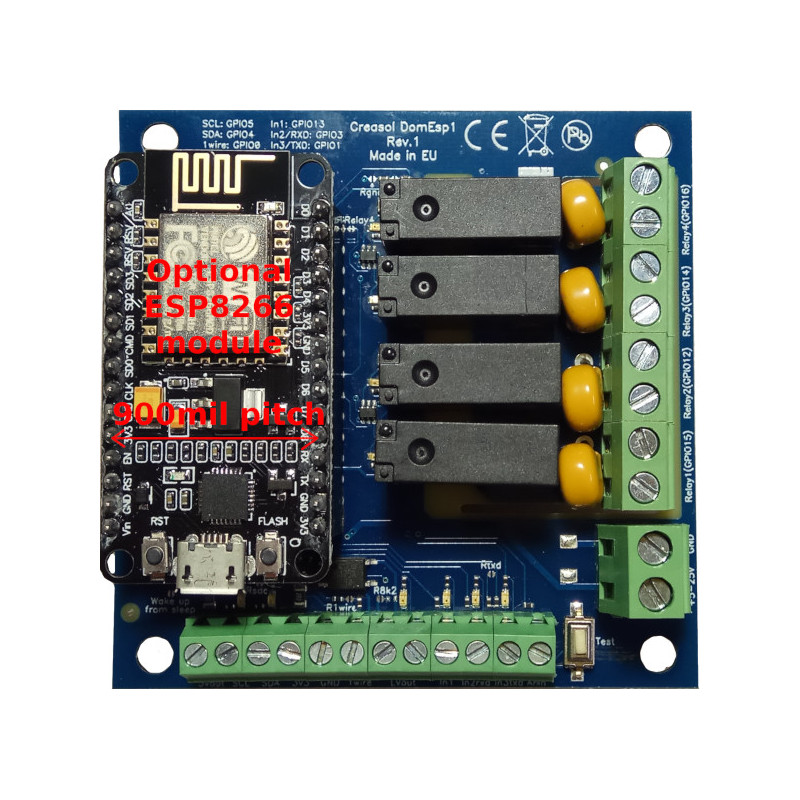

Creasol DomESP1płyta jest przeznaczona dla modułu ESP8266 NodeMCU V3, o wysokości nagłówka 900 mils, orazintegruje cały zespół obwodów do zarządzania wejściami cyfrowymi, jednym wejściem analogowym, 4 wyjściami przekaźnikowymi, 1 wyjściem niskiego napięcia, magistralą I2C, magistralą 1 przewodową i opcjonalnie jednym portem szeregowym (UART).

32,94 €
23,06 € Zniżka 30%

Rabaty ilościowe

Ilość Rabat Cena Oszczędzasz
1 30% 23,06 € 9,88 €
2 32% 22,40 € 21,08 €
3 34% 21,74 € 33,60 €
4 35% 21,41 € 46,12 €
6 37% 20,75 € 73,13 €
9 40% 19,76 € 118,58 €
Ilość



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Wprowadzenie

creDomESP1 all 600domoticzESP8266jest bardzo potężny itani MCU wyposażony w nadajnik-odbiornik WiFi, bardzo przydatne do rozszerzenia wejść / wyjść zKontroler Raspberry / Domoticz.

Creasol DomESP1płyta jest przeznaczona dla modułu ESP8266 NodeMCU V3, o wysokości nagłówka 900 mils, orazintegruje cały zespół obwodów do zarządzania wejściami cyfrowymi, jednym wejściem analogowym, 4 wyjściami przekaźnikowymi, 1 wyjściem niskiego napięcia, magistralą I2C, magistralą 1 przewodową i opcjonalnie jednym portem szeregowym (UART).

Diody LED na każdym wejściu, wyjściu i magistrali pozwalają sprawdzić stan płytki i wykryły problem z połączeniami przewodowymi lub konfiguracją oprogramowania: diody są włączane przez naciśnięcie przyciskuTest.

Diody LED włączają funkcję, a zasilanie w trybie przełączania prowadzi do pełnej kontroli wejść / wyjść przy zoptymalizowanym zużyciu energii.

Zalecamy zaprogramowanie modułu ESP8266 za pomocą oprogramowania układowego ESPEasy, aby był odpowiedni dla kontrolera Domoticz, jednego z najbardziej samodzielnych sterowników dla systemów automatyki domowej.

Można kupić:

  1. zwykła płyta DomESP1: klient powinien zakupić i samodzielnie zaprogramować moduł ESP8266, skok nagłówka 900 mil;
  2. Płytka DomESP1 z modułem ESP8266 zaprogramowanym z najnowszym oprogramowaniem układowym ESPEasy.

Wszelkie dostosowania, których potrzebujesz, skontaktuj się z nami: zwykle zapewniamy dostosowania nawet dla małych ilości.

cechy

  • 4 wyjścia przekaźnikowe (zdolność przełączania 250 V 5 A przy obciążeniu nieindukcyjnym. W przypadku obciążenia indukcyjnego prąd przełączania jest niższy)
  • 1 wyjście niskiego napięcia (zdolność 60 V 100 mA)
  • 1 wejście analogowe
  • 1 wejście cyfrowe
  • 2 wejścia cyfrowe współdzielone z asynchronicznym portem szeregowym (w razie potrzeby)
  • Magistrala I2C
  • 1-żyłowy autobus
  • zasilacz impulsowy w celu zmniejszenia zużycia / rozproszenia energii
  • Napięcie wejściowe 5-25 V DC
  • pobór prądu w trybie czuwania: zazwyczaj 80 mA przy 5 V DC, 40 mA przy 12 V DC, 20 mA przy 24 V DC

Instalacja

Można znaleźć dokumentację procesu instalacji (pobieranie oprogramowania układowego i konfigurację urządzenia) pod adresemhttps://www.creasol.it/domesp1conf

creDomESP1 all2 x400

creDomESP1 all3 x400
Noty aplikacyjne

Creasol DomESP1 podłączony do systemu centralnego ogrzewania

Poniższy schematpokazuje, jak podłączyć niektóre czujniki temperatury / wilgotności za pomocą magistrali 1wire w celu monitorowania temperatur w pomieszczeniu i wody; ESP8266 steruje jednym wyjściem niskiego napięcia w celu włączenia / wyłączenia systemu grzewczego oraz 3 wyjściami w celu włączenia / wyłączenia 3 pomp lub zaworów.

To tylko przykład. Poprzez połączenie WiFi moduł ESP8266 zainstalowany na tej płycie będzie komunikował temperatury kontrolerowi Domoticz, który włączy / wyłączy system centralnego ogrzewania kontrolujący 3 strefy grzewcze poprzez włączenie / wyłączenie odpowiedniej pompy.

creDomESP1 an1 ogrzewanie
