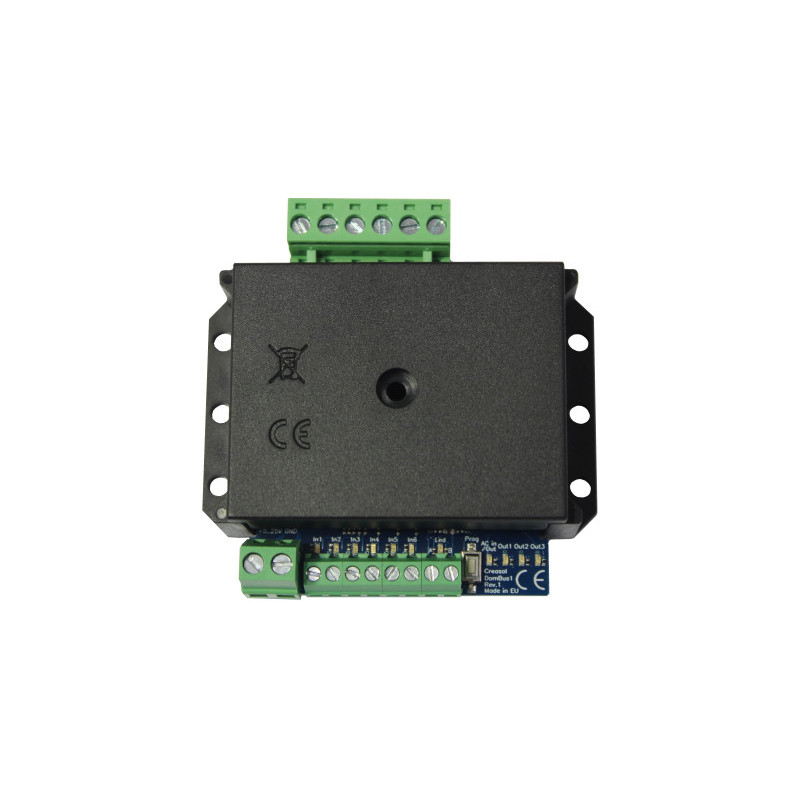

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DombUS1er et elektronisk brett designet for åutvide enkelt antall I / Os av hjemmeautomatiseringssystemer ved å brukeDomoticz software(på bringebær eller annen maskinvare)minimerer strømforbruket.Trekk ut plugin-modulen på Domoticz, legg til Creasol DomBus-maskinvare, og all I / O på kortet vil være umiddelbart tilgjengelig i Switches-panelet!DomBus1 kan leveres fra 5 til 25Vdc, ogstrømforbruket er veldig lavt: ved 12V, for eksempel 3mA i standby, 9,5 mA med 1 relé PÅ, 16mA med 2 reléer PÅ, 41mA med 3 reléer PÅ.

€ 41.48
€ 29.04 Spar 30%

Kvantumsrabatt

Antall Rabatt Pris Du sparer
1 30% € 29.04 € 12.44
2 32% € 28.21 € 26.55
3 34% € 27.38 € 42.31
4 35% € 26.96 € 58.07
6 37% € 26.13 € 92.09
9 40% € 24.89 € 149.33
Antall



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introduksjon

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.Domb domoticz us1 er et elektronisk brett designet for å enkelt utvide antall I / Os av hjemmeautomatiseringssystemer ved å bruke Domoticz sofware (på Raspberry eller annen maskinvare) for å minimere strømforbruket .

Trekk ut plugin-modulen på Domoticz, legg til Creasol DomBus-maskinvare, og all I / O på kortet vil være umiddelbart tilgjengelig i Switches-panelet!

DomBus1 kan leveres fra 5 til 25Vdc , og strømforbruket er veldig lite: ved 12V, for eksempel 3mA i standby, 9,5 mA med 1 relé PÅ, 16mA med 2 reléer PÅ , 41mA med 3 reléer PÅ.

En eller flere DomBustavler kan kobles til via RS485-buss, så bruker du en4-ledningskabeldet er mulig å implementere et nettverk av I / O og sensorer der2 linjer er for data og 2 for strømforsyning (fra 5 til 24Vdc).

LED-er koblet til alle innganger, utganger og buss, gjør det mulig å sjekke status på tavlen og fant noe problem med ledningsforbindelser:Lysdioder aktiveres ved å trykke påProgknappog forblir aktiv i 60 sekunder, vil da være AV tilProgknappen trykkes inn igjen.

Reléutganger Out1 og Out2 er konfigurert for lav effektmodus, og bruker mindre enn 30% av strømmen som normalt er nødvendig av reléer, slik at de kan brukes til utganger som holder på lenge (alarm / sikkerhetssignaler, nattlys, ... ).

LED-aktiver, lav effekt reléutganger og strømforsyning for koblingsmodus, fører til full kontroll over innganger / utganger med et optimalisert strømforbruk.

Eventuell tilpasning du trenger, kan du kontakte oss: vi tilbyr vanligvis tilpasninger selv for små mengder.

Egenskaper

  • Bryter modus strømforsyningsenhet, konverterer 5-25Vdc inngangsspenning til 5V og reduserer spredning / forbruk
  • RS485, 115200 bps halv dupleks (2 ledninger buss) med 32bit mikrokontroller
  • 3 reléutganger (250V 5A bryterfunksjon med ikke-induktiv belastning. Ved induktiv belastning er bryterstrømmen lavere)
  • 2 reléer kan konfigureres i laveffektmodus: current-forbruket reduseres til 6,5 mA @ 12V i stedet for 25mA @ 12V (typisk reléspiralkorrent)
  • 1 230V vekselstrøminngang (med optokoppling), egnet til å registrere AC spenning: terminalblokk er ikke tilgjengelig, så 2 ledninger må loddes til det elektroniske kortet.
  • 6 innganger, fullt konfigurerbare, med intern opptrekk opp til 5V.
  • strømforbruk i standby: vanligvis 6 mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • Domoticz gjenkjenner automatisk nye DomBus koblet til RS485-bussen når en inngang endrer tilstand, og legger tilsvarende I / Os automatisk til Domoticz-bryterpanelet
  • Enkel måte å konfigurere I / O ved hjelp av bryterbeskrivelsen (f.eks. Konfigurere en utgang som normalt eller lite strømrelé, normalt åpent eller lukket, eller konfigurere en inngang som digital normalt åpen eller lukket, eller analog, ....)
DomBus1 schema

Installasjon

Ved hjelp av RS485 spesifikke kabler er det mulig å få nesten 1 km lineær buss med flere enheter festet. Alternativt er det mulig å bruke to tvinnede par billige Cat.6 UTP- eller STP-kabel, ett vridd par for data (A og B) og ett for 12-24V strømforsyning. Vær forsiktig med å koble til alle enheter ved hjelp av en lineær busstopologi, for å få lavest refleksjon / støy, og koble 100-150 Ohm-motstand i de to endene, som illustrert i fig. 2.

dombus connection

På Raspberry / PC-siden er det mulig å bruke en billig USB-RS485-adapter, hvis en seriell port med RS485-driver ikke er tilgjengelig. usb rs485 omformer 200x200

konfigurasjon

Komprimere dette TAR-arkivet i domoticz-katalogen ved å bruke følgende kommandoer (fra Linux-shell):

 cd / home / pi / domoticz # eller annen katalog der domoticz er installert
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tjære xvzf /tmp/dombus.tgz

Gå inn på domoticz nettsted, gå til Setup -> Hardware og opprett en ny maskinvare som heter dombus (eller et annet navn), skriv Creasol DomBus .

Koble til en DomBus-enhet av gangen: enhetene er alle fabrikkprogrammerte med adresse 0xff01 (hex-format), så for å unngå adressekonflikter er det obligatorisk å endre adressen til en annen (for eksempel 0x0001, 0x0002, 0x0003, ... eller hvilken som helst adresse opp til 0xff00). Hvis du vil endre adressen til en enhet, går du til Brytere, velger en enhet starter med " dombus - [Hff01] ..." klikk på Rediger og legg til i beskrivelsen ", HWADDR = 0x0002" for å endre adressen til 0x0002: nye brytere opprettes automatiskmed den nye adressen, kalt "dombus - [H0002] ..." .

Hver I / O kan konfigureres via Domoticz-bryterbeskrivelsen: for eksempel er en enhetstype IN_DIGITAL normalt på når den ikke er tilkoblet, og Av når den er forkortet til GND, men det er mulig å invertere denne funksjonen som spesifiserer i bryterbeskrivelsen parameteren INVERTED , atskilt fra komma (,): "IN_DIGITAL, INVERTED" . Vennligst sjekk følgende avsnitt I / O-parametere og DomBus1 I / O-funksjoner.

I / O som ikke brukes kan deaktiveres i Domoticz Setup -> Enheter som klikker på den blå pilen på hver unyttig enhet (I / O).

I / O-parametere

Parameternavn Funksjon
HWaddr = 0xNNNN Angi ny adresse for den dombus-enheten: den vil ta den nye adressen og fjerne denne parameteren til den gamle bryteren. NNNN er et eksadecimalt tall, fra 0x0002 til 0xfffe, så 65533 kombinasjoner er tilgjengelige. Vær oppmerksom på adressen som er tilordnet hver dombus-enhet, for i tilfelle adressekonflikt er det nødvendig å slå av en av de konfliktfylte enhetene og programmere den gjenværende til en annen adresse.
INVERTED Brukes til å invertere logikktilstanden til en inngang eller utgang. Kan brukes sammen med OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalt er domoticz-bryteren På hvis inngangen er på logisk nivå høyt (åpent), og Av når den er kortsluttet til bakken. Hvis INVERTED erspesifisert, vil domoticz-bryteren være På når den tilsvarende inngangen blir kortsluttet til bakken, og omvendt.
OUT_DIGITAL Utdata administreres som digital, På når den er aktiv og Av når den er deaktivert.
OUT_RELAY_LP Reléutgang styres i lav strømsparingsmodus, for å redusere reléspolestrømforbruket til under 30% av normalverdien.
IN_DIGITAL Digital inngang, er På når den tilsvarende inngangen er på høyt spenningsnivå (åpen), og Av når den tilsvarende inngangen er på GND (kortsluttet).

DomBus1 I / O-evner

# Navn Capabilities Standard konfigurasjon Beskrivelse
1 OUT1 Relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléutgang, som kan styres som standard relé (OUT_DIGITAL) eller laveffekt relé (OUT_RELAY_LP)
2 OUT2 stafett OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléutgang, som kan styres som standard relé (OUT_DIGITAL) eller laveffekt relé (OUT_RELAY_LP)
3 OUT3 stafett OUT_DIGITAL OUT_DIGITAL Reléutgang som bare fungerer som standard relé
4 IN1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digitaltinngang, 0-5V: en modifisering av kretsløpet er nødvendig for å måle 0-5V analog spenning
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital inngang, 0-5V: en endring av kretsløpet er nødvendig for å måle 0-5V analog spenning
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital inngang, 0-5V: en endring av kretsløpet er nødvendig for å måle 0-5V analog spenning
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital inngang, 0-5V: en endring av kretsløpet er nødvendig for å måle 0-5V analog spenning
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital inngang, 0-5V: en endring av kretsløpet er nødvendig for å måle 0-5V analog spenning
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital inngang, 0-5V: en endring av kretsløpet er nødvendig for å måle 0-5V analog spenning
10 I AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED 230Vac linjefølelse, brukes til å oppdage mørk / strømspenning eller linjespenning. DomBus1-kortet kan modifiseres for å erstatte kretsløpet med en 60V 100mA SSR (strømforbruk mindre enn 1 mA), egnet for kontroll av en sirene eller annetsikkerhetsenhet, varmesystem eller en annen lavspent enhet.

Søknadsnotater

creDomBus1
14 Produkter

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
