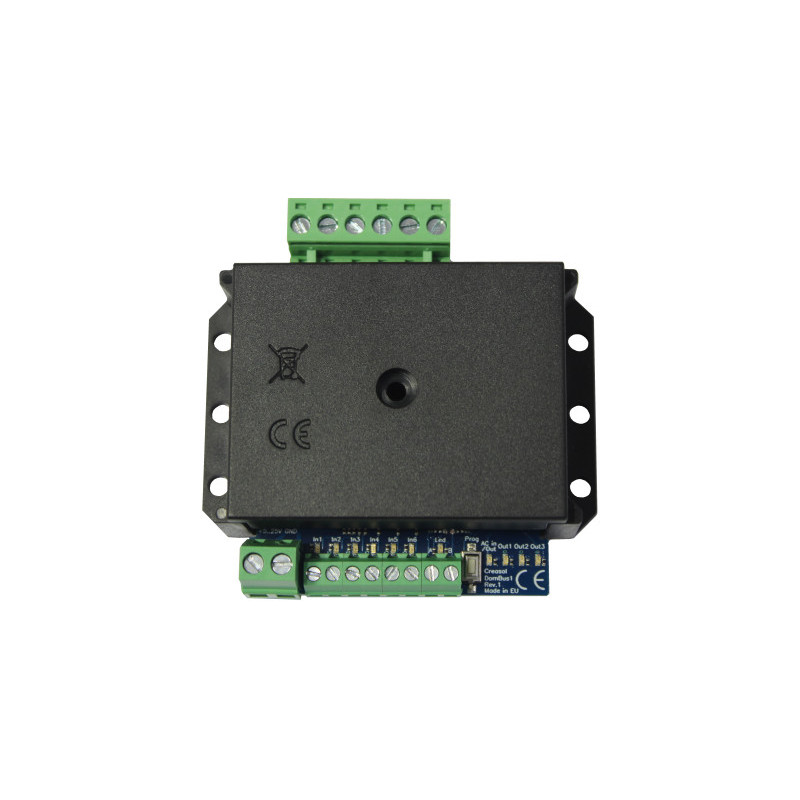

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Dombus1is een elektronisch bord ontworpen ombreid eenvoudig het aantal I / O's van domoticasystemen uit met behulp vanDomoticz software(op Raspberry of andere hardware)het stroomverbruik minimaliseren.Pak de plug-in op Domoticz uit, voeg Creasol DomBus-hardware toe en alle I / O van het bord zullen onmiddellijk beschikbaar zijn in het paneel Schakelaars!DomBus1 kan worden geleverd van 5 tot 25Vdcenstroomverbruik is erg laag: bij 12V, bijvoorbeeld 3 mA in stand-by, 9,5 mA met 1 relais AAN, 16 mA met 2 relais AAN, 41mA met 3 relais AAN.

€ 41,48
€ 29,04 30% korting

Volumekorting

Aantal Korting Prijs U bespaart
1 30% € 29,04 € 12,44
2 32% € 28,21 € 26,55
3 34% € 27,38 € 42,31
4 35% € 26,96 € 58,07
6 37% € 26,13 € 92,09
9 40% € 24,89 € 149,33
Aantal

  • Volledige ondersteuning voor onze producten: wij zijn de fabrikant en kennen onze producten zeer goed! ;-) Volledige ondersteuning voor onze producten: wij zijn de fabrikant en kennen onze producten zeer goed! ;-)
  • Bestelling wordt binnen 1-2 werkdagen verzonden Bestelling wordt binnen 1-2 werkdagen verzonden
  • Made in Europe quality Made in Europe quality

Invoering

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.Domb domoticz us1 is een elektronisch bord dat is ontworpen om eenvoudig het aantal I / O's van domotica-systemen uit te breiden met Domoticz sof tware (op Raspberry of andere hardware) om het stroomverbruik te minimaliseren .

Pak de plug-in op Domoticz uit, voeg Creasol DomBus-hardware toe en alle I / O van het bord zullen onmiddellijk beschikbaar zijn in het paneel Schakelaars!

DomBus1 kan worden geleverd van 5 tot 25 VDC en het stroomverbruik is echt laag: bij 12V bijvoorbeeld 3 mA in stand-by, 9,5 mA met 1 relais AAN, 16 mA met 2 relais AAN , 41 mA met 3 relais AAN.

Een of meerdere DomBusborden kunnen via RS485-bus worden aangesloten, dus met een4-aderige kabelwaar mogelijk is een netwerk van I / O en sensoren te implementeren2 lijnen zijn voor data en 2 voor voeding (van 5 tot 24Vdc).

LED's aangesloten op alle ingangen, uitgangen en bus, laten toe om de status van de kaart te controleren en vonden een probleem met draadverbindingen:LED's worden ingeschakeld door op te drukkenProgknopen blijven 60 seconden actief, waarna deze UIT blijft totProgknop wordt opnieuw ingedrukt.

Relaisuitgangen Out1 en Out2 zijn geconfigureerd voor energiebesparende modus en verbruiken minder dan 30% van het vermogen dat normaal nodig is voor relais, zodat ze kunnen worden gebruikt voor uitgangen die lang aan blijven (alarm- / beveiligingssignalen, nachtverlichting, ... ).

De LED's inschakelen, relaisuitgangen met laag vermogen en schakelende voeding, leiden tot een volledige controle van ingangen / uitgangen met een geoptimaliseerd stroomverbruik.

Neem voor eventuele aanpassingen contact met ons op: we bieden normaal gesproken aanpassingen, zelfs voor kleine hoeveelheden.

Kenmerken

  • Schakelmodus voedingseenheid, conversie 5-25Vdc ingangsspanning naar 5V en vermindering van vermogensdissipatie / verbruik
  • RS485, 115200bps half duplex (2-draads bus) met 32bit microcontroller
  • 3 relaisuitgangen (250V 5A schakelvermogen met niet-inductieve belasting. In geval van inductieve belasting is de schakelstroom lager)
  • 2 relais kunnen worden geconfigureerd in de modus voor laag stroomverbruik: current verbruik is verlaagd tot 6,5 mA @ 12V in plaats van 25 mA @ 12V (typische relaisspoelcorrent)
  • 1 230V AC-ingang (met optocoupler), geschikt om wisselspanning te detecteren: klemmenblok is niet beschikbaar, dus 2 draden moeten op de elektronische kaart worden gesoldeerd.
  • 6 ingangen, volledig configureerbaar, met interne pull-up tot 5V.
  • stroomverbruik in stand-by: doorgaans 6 mA @ 5 VDC, 3 mA @ 12V DC, 2 mA @ 24 VDC
  • Domoticz herkent automatisch nieuwe DomBus die is aangesloten op de RS485-bus wanneer een ingang wordt gewijzigd en voegt de bijbehorende I / O's automatisch toe aan het Domoticz-schakelpaneel
  • Gemakkelijke manier om I / O te configureren met behulp van de schakelaarbeschrijving (bijv. Een uitgang configureren als normaal of laag vermogenrelais, normaal open of gesloten, of een ingang configureren als digitaal normaal open of gesloten, of analoog, ....)
DomBus1 schema

Installatie

Met RS485-specifieke kabels is het mogelijk om bijna 1 km lineaire bus te krijgen met meer aangesloten apparaten. Als alternatief is het mogelijk om 2 getwiste paren goedkope Cat.6 UTP- of STP-kabels te gebruiken, een getwist paar voor gegevens (A en B) en een voor 12-24V voeding. Sluit alle apparaten aan met een lineaire bustopologie om de laagste reflectie / ruis te krijgen en sluit een weerstand van 100-150 Ohm aan op de twee uiteinden, zoals geïllustreerd in Fig. 2.

dombus connection

Aan Raspberry / PC-kant is het mogelijk om een goedkope USB-RS485-adapter te gebruiken als een seriële poort met RS485-stuurprogramma niet beschikbaar is. USB RS485-omzetter 200x200

Configuratie

Pak dit TAR-archief uit in de domoticz-directory met de volgende opdrachten (vanuit Linux-shell):

 cd / home / pi / domoticz # of een andere map waarin domoticz is geïnstalleerd
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Ga naar de domoticz-website, ga naar Setup -> Hardware en maak een nieuwe hardware met de naam dombus (of een andere naam), typ Creasol DomBus .

Sluit één DomBus-apparaat tegelijk aan: apparaten zijn allemaal in de fabriek geprogrammeerd met adres 0xff01 (hex-formaat), dus om adresconflicten te voorkomen, is het verplicht om het adres naar een ander te wijzigen (bijvoorbeeld 0x0001, 0x0002, 0x0003, ... of een ander adres tot 0xff00). Om het adres van een apparaat te wijzigen, ga naar Schakelaars, kies een apparaat beginnend met " dombus - [Hff01] ..." klik op Bewerken en voeg de beschrijving toe ", HWADDR = 0x0002" om het adres te wijzigen in 0x0002: nieuwe schakelaars worden automatisch aangemaaktmet het nieuwe adres, genaamd "dombus - [H0002] ..." .

Elke I / O kan worden geconfigureerd via de Domoticz-schakelaarbeschrijving: bijvoorbeeld, een apparaattype IN_DIGITAL is normaal Aan wanneer het niet is verbonden en Uit wanneer het is kortgesloten naar GND, maar het is mogelijk om deze functie om te keren door in de schakelaarbeschrijving de parameter INVERTED op te geven , gescheiden van een komma (,): "IN_DIGITAL, INVERTED" . Controleer de volgende secties I / O-parameters en DomBus1 I / O-mogelijkheden.

I / O die niet worden gebruikt, kunnen worden uitgeschakeld in Domoticz Setup -> Apparaten die op de blauwe pijl van elk nutteloos apparaat (I / O) klikken.

I / O-parameters

Parameternaam Functie
HWADDR = 0xNNNN Stel een nieuw adres in voor dat dombus-apparaat: het neemt het nieuwe adres en verwijdert deze parameter naar de oude schakelaar. NNNN is een exadecimaal nummer, van 0x0002 tot 0xfffe, dus 65533-combinaties zijn beschikbaar. Houd rekening met het adres dat is geïmpregneerd met elk dombus-apparaat, omdat het in geval van een adresconflict nodig is een van het conflicterende apparaat uit te schakelen en het resterende naar een ander adres te programmeren.
INVERTED Wordt gebruikt om de logische status van een invoer of uitvoer om te keren. Kan worden gebruikt in combinatie met OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normaal gesproken is de domoticz-schakelaar Aan als de invoer op logisch niveau hoog (open) is en Uit als deze is kortgesloten naar aarde. Als INVERTED isopgegeven, zal de domoticz-schakelaar op Aan staan wanneer de overeenkomstige ingang wordt kortgesloten naar aarde en vice versa.
OUT_DIGITAL Uitgang wordt beheerd als digitaal, Aan wanneer het actief is en Uit wanneer het wordt uitgeschakeld.
OUT_RELAY_LP Relaisuitgang beheerd in energiebesparende modus om het stroomverbruik van de relaisspoel bij minder dan 30% van de normale waarde te verminderen.
In_Digital Digitale ingang is Aan wanneer de overeenkomstige ingang zich op hoogspanningsniveau bevindt (open) en Uit wanneer de overeenkomstige ingang zich op GND bevindt (kortgesloten).

DomBus1 I / O-mogelijkheden

# Naam mogelijkheden Standaard configuratie Omschrijving
1 OUT1 Relais OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relaisuitgang, die kan worden beheerd als standaardrelais (OUT_DIGITAL) of relais met laag vermogen (OUT_RELAY_LP)
2 OUT2 Relais OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relaisuitgang, die kan worden beheerd als standaardrelais (OUT_DIGITAL) of relais met laag vermogen (OUT_RELAY_LP)
3 OUT3 Relais OUT_DIGITAL OUT_DIGITAL Relaisuitgang die alleen werkt als standaardrelais
4 IN 1 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitaalingang, 0-5V: een aanpassing van de schakeling is nodig om de analoge spanning van 0-5V te meten
5 IN 2 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitale ingang, 0-5V: een aanpassing van het circuit is nodig om de analoge spanning van 0-5V te meten
6 IN3 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitale ingang, 0-5V: een aanpassing van het circuit is nodig om de analoge spanning van 0-5V te meten
7 IN4 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitale ingang, 0-5V: een aanpassing van het circuit is nodig om de analoge spanning van 0-5V te meten
8 IN5 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitale ingang, 0-5V: een aanpassing van het circuit is nodig om de analoge spanning van 0-5V te meten
9 IN6 IN_DIGITAL, IN_ANALOG In_Digital Normaal werkt het als digitale ingang, 0-5V: een aanpassing van het circuit is nodig om de analoge spanning van 0-5V te meten
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC OMGEKEERD 230Vac-lijndetectie, gebruikt om black-out of lijnspanning te detecteren. DomBus1-kaart kan worden aangepast om de circuits te vervangen door een 60V 100mA SSR (stroomverbruik minder dan 1mA), geschikt voor het regelen van een sirene of anderebeveiligingsapparaat, verwarmingssysteem of een ander laagspanningsapparaat.

Applicatie opmerkingen

creDomBus1
