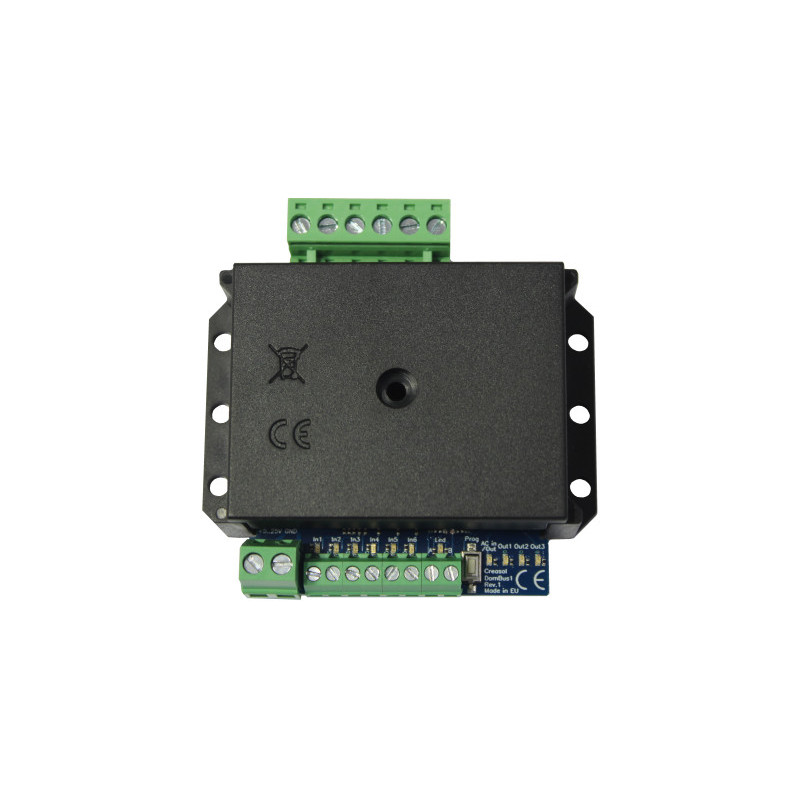

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

„DomB“us1yra elektroninė plokštė, skirtalengvai išplėskite namų automatikos sistemų įvesties / išvesties skaičių naudodamiDomoticz software(ant aviečių ar kitos aparatūros)sumažinant energijos suvartojimą.Ištraukite „Domoticz“ papildinį, pridėkite „Creasol DomBus“ aparatinę įrangą ir visus plokštės įvestis / išvestis iš karto bus galima rasti skydelyje „Switches“!„DomBus1“ gali būti tiekiamas nuo 5 iki 25 Vdcirenergijos suvartojimas yra tikrai mažas: pavyzdžiui, esant 12 V, 3 mA budėjimo režime, 9,5 mA, kai 1 relė įjungta, 16 mA, kai 2 relės įjungta, 41mA su 3 relėmis.

41,48 €
29,04 € Sutaupote 30%

Nuolaida perkant didesnį kiekį

Kiekis Nuolaida Kaina Sutaupote
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Kiekis



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Įvadas

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.„DomB“ domotiškas us1 yra elektroninė plokštė, skirta lengvai išplėsti namų automatikos sistemų įvesties / išvesties skaičių naudojant „ Domoticz“ programinę įrangą (ant „Raspberry“ ar kitos aparatūros), iki minimumo sumažinant energijos sąnaudas .

Ištraukite „Domoticz“ papildinį, pridėkite „Creasol DomBus“ aparatinę įrangą ir visus plokštės įvestis / išvestis iš karto bus galima rasti skydelyje „Switches“!

„DomBus1“ gali būti tiekiama nuo 5 iki 25 V nuolatinės įtampos , o energijos suvartojimas yra tikrai mažas: pavyzdžiui, esant 12 V, 3 mA budėjimo režime, 9,5 mA, kai 1 relė įjungta, 16 mA, kai 2 relės įjungtos, 41 mA, kai 3 relės yra įjungtos.

Vienas ar keli „DomBus“lentos gali būti sujungtos per RS485 magistralę, todėl naudodami4 laidų laidasten galima įdiegti I / O ir jutiklių tinklą2 eilutės skirtos duomenims ir 2 maitinimo šaltiniams (nuo 5 iki 24 Vdc).

Visuose įėjimuose, išėjimuose ir magistralėse prijungti šviesos diodai leidžia patikrinti plokštės būseną ir aptikti bet kokias laidų jungčių problemas:Šviesos diodai įjungiami paspaudus mygtukąProgmygtukąir išliks aktyvus 60 sekundžių, tada bus išjungtas ikiProgmygtukas vėl paspaudžiamas.

Relių išėjimai „Out1“ ir „Out2“ sukonfigūruoti mažos galios režimui, sunaudojančiam mažiau nei 30% energijos, kurios paprastai reikia relėms, todėl juos galima naudoti išėjimams, kurie ilgą laiką būna įjungti (aliarmo / apsaugos signalai, naktiniai žibintai, ... ).

Įjungti šviesos diodai, mažos galios relių išėjimai ir perjungimo režimo energijos tiekimas leidžia visiškai kontroliuoti įėjimus / išėjimus su optimizuotu energijos suvartojimu.

Jei reikia bet kokių pritaikymų, susisiekite su mumis: mes paprastai teikiame tinkinimus net ir mažiems kiekiams.

funkcijos

  • Perjungimo režimo maitinimo blokas, konvertuojantis 5-25Vdc įėjimo įtampą į 5V ir mažinantis energijos išsklaidymą / suvartojimą
  • RS485, 115200bps pusiau dupleksinis (2 laidų magistralė) su 32 bitų mikrovaldikliu
  • 3 relių išėjimai (250 V 5A jungiklio galimybė su neindukcine apkrova. Esant indukcinei apkrovai, jungiklio srovė yra mažesnė)
  • 2 reles galima konfigūruoti mažos galios režimu: valiutat sunaudojimas sumažinamas iki 6,5 mA @ 12 V, o ne 25 mA @ 12 V (tipinė relės ritė)
  • 1 230 V kintamosios srovės įėjimas (su optiniu jungikliu), tinkamas kintamos įtampos matavimui: gnybtų bloko nėra, todėl prie elektroninės plokštės reikia suklijuoti 2 laidus.
  • 6 įėjimai, visiškai konfigūruojami, su vidine traukos jėga iki 5 V.
  • dabartinis suvartojimas budėjimo režime: paprastai 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • „Domoticz“ automatiškai atpažįsta naująjį „DomBus“, prijungtą prie RS485 magistralės, kai keičiama viena įvestis, ir automatiškai prideda atitinkamus įvestis / išvestis į „Domoticz“ jungiklių skydelį.
  • Paprastas būdas sukonfigūruoti įvestį / išvestį naudojant jungiklio aprašą (pvz., Išėjimą sukonfigūruokite kaip įprastą arba mažos galios relę, paprastai atvirą ar uždarą, arba konfigūruokite įvestį kaip skaitmeninę, paprastai atvirą ar uždarą, arba analoginę, ....)
DomBus1 schema

Montavimas

Naudodamiesi RS485 specifiniais kabeliais, galite gauti beveik 1 km ilgio linijinį autobusą su pritvirtintais daugiau įrenginių. Kaip alternatyva, galima naudoti 2 susuktas poras pigių „Cat.6“ UTP arba STP kabelių, vieną susuktą porą duomenims (A ir B), kitą - 12–24 V maitinimo šaltiniui. Prijunkite visus įrenginius naudodami linijinę magistralės topologiją, kad gautumėte mažiausią atspindį / triukšmą, ir abiejuose galuose prijunkite 100–150 omų varžą, kaip parodyta 2 pav.

dombus connection

Aviečių / kompiuterio pusėje yra galimybė naudoti pigų USB-RS485 adapterį, jei nėra nuoseklaus prievado su RS485 tvarkykle. usb rs485 keitiklis 200x200

Konfigūracija

Nesuspauskite šio TAR archyvo į „Domoticz“ katalogą, naudodamiesi šiomis komandomis (iš „Linux“ apvalkalo):

 cd / home / pi / domoticz # arba kitas katalogas, kuriame įdiegtas domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Įeikite į domoticz svetainę, eikite į Sąranka -> Aparatūra ir sukurkite naują aparatūrą pavadinimu dombus (arba kitu pavadinimu), įveskite Creasol DomBus .

Pridėkite vieną „DomBus“ įrenginį vienu metu: visi įrenginiai yra gamykloje užprogramuoti 0xff01 (hex formato) adresu, todėl norint išvengti adresų konfliktų, privalote pakeisti jo adresą į kitą (pvz., 0x0001, 0x0002, 0x0003, ... arba bet kurį adresą). iki 0xff00). Norėdami pakeisti įrenginio adresą, eikite į jungiklius, pasirinkite įrenginį pradedant „ dombus - [Hff01] ...“, spustelėkite „ Redaguoti“ ir pridėkite prie aprašymo „ HWADDR = 0x0002“, kad pakeistumėte jo adresą į 0x0002: nauji jungikliai bus sukurti automatiškaisu nauju adresu, pavadinimu „dombus - [H0002] ...“ .

Kiekvieną įvestį / išvestį galima sukonfigūruoti naudojantis „Domoticz“ jungiklio aprašymu: pavyzdžiui, IN_DIGITAL įrenginio tipas paprastai yra Įjungtas, kai jis liko neprijungtas, ir Išjungtas, kai jis yra trumpai sujungtas su GND, tačiau šią funkciją įmanoma apversti, jungiklio apraše nurodant parametrą INVERTED. , atskirtas nuo kablelio (,): „IN_DIGITAL, INVERTED“ . Patikrinkite šiuos skyrių I / O parametrus ir „ DomBus1“ I / O galimybes.

Nenaudojamus I / O galima išjungti „Domoticz Setup“ -> įrenginiuose spustelėjus mėlyną kiekvieno nenaudingo įrenginio rodyklę (I / O).

I / O parametrai

Parametro pavadinimas Funkcija
HWADDR = 0xNNNN Nustatykite naują to „Dombus“ įrenginio adresą: jis ims naują adresą ir pašalins šį parametrą į seną jungiklį. NNNN yra exadecimalus skaičius, nuo 0x0002 iki 0xfffe, taigi galimi 65533 deriniai. Atkreipkite dėmesį į adresą, priskiriamą kiekvienam „Dombus“ įrenginiui, nes iškilus adreso konfliktui reikia išjungti vieną iš nesuderinamų įrenginių, o likusį užprogramuoti kitu adresu.
NEMOKAMAI Naudojamas įvesties arba išvesties loginei būklei apversti. Galima naudoti kartu su OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Paprastai „domoticz“ jungiklis yra Įjungtas, jei įvestis yra aukšto loginio lygio (atvira), ir Išjungta, kai jis yra trumpai sujungtas su žeme. Jei INVERTED yranurodytas, „Domoticz“ jungiklis bus Įjungtas, kai atitinkama įvestis bus trumpai sujungta su žeme, ir atvirkščiai.
OUT_DIGITAL Išėjimas valdomas kaip skaitmeninis, įjungtas, kai jis aktyvus, ir išjungtas, kai išjungtas.
OUT_RELAY_LP Relės išėjimas valdomas mažos energijos taupymo režimu, siekiant sumažinti relės ritės srovės sunaudojimą mažiau nei 30% normaliosios vertės.
IN_DIGITAL Skaitmeninis įėjimas yra Įjungtas, kai atitinkamas įėjimas yra aukštos įtampos (atidarytas), ir Išjungtas, kai atitinkamas įėjimas yra GND (trumpasis).

„DomBus1“ I / O galimybės

# vardas Pajėgumai Numatytoji konfigūracija apibūdinimas
1 OUT1 relė OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relės išėjimas, kurį galima valdyti kaip standartinę relę (OUT_DIGITAL) arba mažos galios relę (OUT_RELAY_LP)
2 OUT2 relė OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relės išėjimas, kurį galima valdyti kaip standartinę relę (OUT_DIGITAL) arba mažos galios relę (OUT_RELAY_LP)
3 OUT3 relė OUT_DIGITAL OUT_DIGITAL Relės išėjimas, kuris veikia tik kaip standartinė relė
4 IN1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninisįėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninis įėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę.
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninis įėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę.
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninis įėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę.
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninis įėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę.
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Paprastai jis veikia kaip skaitmeninis įėjimas, 0–5 V: norint išmatuoti 0–5 V analoginę įtampą, reikia pakeisti grandinę.
10 ĮJUNGTI / IŠOR SSR IN_AC, OUT_DIGITAL IN_AC INVERTED 230 Vac linijos jutiklis, naudojamas aptikti elektros energijos tiekimo nutraukimą arba tinklo įtampą. „DomBus1“ plokštę galima modifikuoti taip, kad pakeistų grandinę su 60 V 100 mA SSR (srovės sunaudojimas mažesnis nei 1 mA), tinkama valdyti sireną ar kitąapsaugos įtaisas, šildymo sistema ar kitas žemos įtampos įtaisas.

Paraiškos pastabos

creDomBus1
14 Prekės

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
