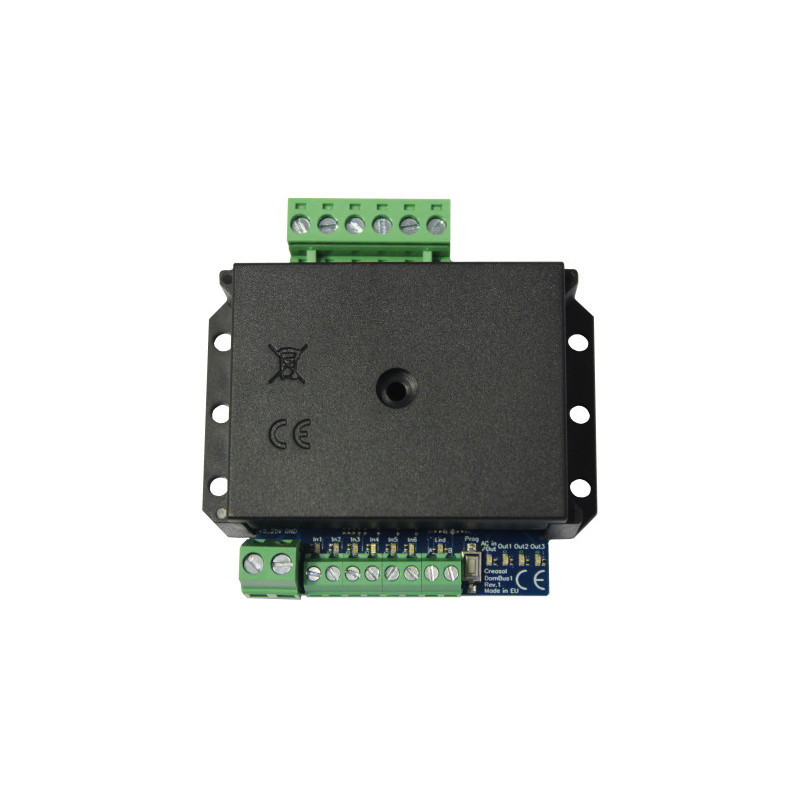

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DombUS1è una scheda elettronica progettata perespandere facilmente il numero di I / O dei sistemi di automazione domestica utilizzandoDomoticz software(su Raspberry o altro hardware)minimizzare il consumo di energia.Estrai il plugin su Domoticz, aggiungi l'hardware Creasol DomBus e tutti gli I / O della scheda saranno immediatamente disponibili nel pannello Switch!DomBus1 può essere fornito da 5 a 25Vcc, eil consumo energetico è davvero basso: a 12 V, ad esempio 3 mA in standby, 9,5 mA con 1 relè ON, 16 mA con 2 relè ON, 41mA con 3 relè ON.

41,48 €
29,04 € Risparmia 30%

Sconti sul volume

Quantità Sconto Prezzo Salva
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Quantità



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

introduzione

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.Domb domoticz us1 è una scheda elettronica progettata per espandere facilmente il numero di I / O dei sistemi di automazione domestica utilizzando il software Domoticz (su Raspberry o altro hardware) riducendo al minimo il consumo di energia .

Estrai il plugin su Domoticz, aggiungi l'hardware Creasol DomBus e tutti gli I / O della scheda saranno immediatamente disponibili nel pannello Switch!

DomBus1 può essere fornito da 5 a 25Vcc e il consumo energetico è davvero basso: a 12V, ad esempio, 3mA in standby, 9.5mA con 1 relè ON, 16mA con 2 relè ON , 41mA con 3 relè ON.

Uno o più dombusle schede possono essere collegate tramite bus RS485, quindi usando aCavo a 4 filidove è possibile implementare una rete di I / O e sensori2 linee sono per i dati e 2 per l'alimentazione (da 5 a 24Vcc).

I LED collegati su tutti gli ingressi, uscite e bus, consentono di verificare lo stato della scheda e hanno riscontrato problemi sui collegamenti dei cavi:I LED vengono abilitati premendo il tastoProgpulsantee rimarranno attivi per 60 secondi, quindi saranno OFF fino aProgil pulsante viene nuovamente premuto.

Le uscite relè Out1 e Out2 sono configurate per la modalità a bassa potenza, consumando meno del 30% della potenza normalmente necessaria per i relè, quindi possono essere utilizzate per uscite che rimangono accese a lungo (segnali di allarme / sicurezza, luci notturne, ... ).

L'abilitazione dei LED, le uscite relè a bassa potenza e l'alimentazione in modalità di commutazione, consentono un controllo completo degli ingressi / uscite con un consumo di energia ottimizzato.

Qualsiasi personalizzazione di cui hai bisogno, ti preghiamo di contattarci: normalmente forniamo personalizzazioni anche per piccole quantità.

Caratteristiche

  • Alimentatore switching, che converte la tensione di ingresso da 5-25 Vcc a 5 V e riduce la dissipazione / consumo di energia
  • Half-duplex RS485, 115200bps (bus a 2 fili) con microcontrollore a 32 bit
  • 3 uscite a relè (capacità interruttore 250 V 5 A con carico non induttivo. In caso di carico induttivo, la corrente di commutazione è inferiore)
  • 2 relè possono essere configurati in modalità a basso consumo: correnteIl consumo di t è ridotto a 6,5 mA a 12 V anziché a 25 mA a 12 V (tipica bobina del relè)
  • 1 ingresso 230 V CA (con fotoaccoppiatore), adatto per rilevare la tensione CA: la morsettiera non è disponibile, quindi è necessario saldare 2 fili alla scheda elettronica.
  • 6 ingressi, completamente configurabili, con pull-up interno a 5V.
  • consumo di corrente in standby: in genere 6 mA a 5 V CC, 3 mA a 12 V CC, 2 mA a 24 V CC
  • Domoticz riconosce automaticamente i nuovi DomBus collegati al bus RS485 quando un ingresso cambia stato e aggiunge automaticamente gli I / O corrispondenti al pannello degli interruttori Domoticz
  • Modo semplice per configurare l'I / O utilizzando la descrizione dell'interruttore (ad es. Configurare un'uscita come relè di potenza normale o bassa, normalmente aperto o chiuso, o configurare un ingresso come digitale normalmente aperto o chiuso, o analogico, ....)
DomBus1 schema

Installazione

Utilizzando cavi specifici RS485 è possibile ottenere un bus lineare di quasi 1 km con più dispositivi collegati. In alternativa, è possibile utilizzare 2 coppie twistate di cavo Cat.6 UTP o STP economico, una coppia twistata per i dati (A e B) e una per l'alimentazione a 12-24V. Fare attenzione a collegare tutti i dispositivi utilizzando una topologia di bus lineare, per ottenere il minimo riflesso / rumore e collegare una resistenza da 100-150 Ohm alle due estremità, come illustrato nella Figura 2.

dombus connectionAN domoticz example1

At Raspberry/PC side, it's possible to use a cheap USB-RS485 adapter, if a serial port with RS485 driver is not available.

Using this installation topology it's possible to avoid RF pollution and minimize connections: DomBus1 in almost any room, connected by a 4 wire shielded cable to exchange data and get power supply (12V battery backupped).

application pdfInstruction manual

application pdfBrochure

application pdfExample1

Sul lato Raspberry / PC, è possibile utilizzare un adattatore USB-RS485 economico se non è disponibile una porta seriale con driver RS485. convertitore usb rs485 200x200

Configurazione

Decomprimi questo archivio TAR nella directory domoticz, usando i seguenti comandi (dalla shell di Linux):

 cd / home / pi / domoticz # o altra directory in cui è installato domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Entra nel sito web domoticz, vai su Setup -> Hardware e crea un nuovo hardware chiamato dombus (o un altro nome), digita Creasol DomBus .

Collegare un dispositivo DomBus alla volta: tutti i dispositivi sono programmati in fabbrica con l'indirizzo 0xff01 (formato esadecimale), quindi per evitare conflitti di indirizzo è obbligatorio cambiare il suo indirizzo in un altro (ad esempio 0x0001, 0x0002, 0x0003, ... o qualsiasi altro indirizzo fino a 0xff00). Per modificare l'indirizzo di un dispositivo, vai a Switch, scegli un dispositivo a partire da " dombus - [Hff01] ..." fai clic su Modifica e aggiungi nella descrizione ", HWADDR = 0x0002" per cambiare il suo indirizzo in 0x0002: i nuovi Switch verranno creati automaticamentecon il nuovo indirizzo, denominato "dombus - [H0002] ..." .

Ogni I / O può essere configurato tramite la descrizione dello switch Domoticz: ad esempio un tipo di dispositivo IN_DIGITAL è normalmente acceso quando viene lasciato scollegato e spento quando è in corto su GND, ma è possibile invertire questa funzione specificando nella descrizione dello switch il parametro INVERTITO , separato da una virgola (,): "IN_DIGITAL, INVERTED" . Controllare le seguenti sezioni Parametri I / O e funzionalità I / O DomBus1.

Gli I / O non utilizzati possono essere disabilitati in Domoticz Setup -> Dispositivi facendo clic sulla freccia blu di ciascun dispositivo inutile (I / O).

Parametri I / O

Nome del parametro Funzione
HWADDR = 0xnnnn Imposta un nuovo indirizzo per quel dispositivo dombus: prenderà il nuovo indirizzo e rimuoverà questo parametro sul vecchio switch. NNNN è un numero esadecimale, da 0x0002 a 0xfffe, quindi sono disponibili 65533 combinazioni. Tenere presente l'indirizzo assegnato a ciascun dispositivo dombus, poiché in caso di conflitto di indirizzi è necessario spegnere uno dei dispositivi in conflitto e programmare il rimanente su un altro indirizzo.
INVERTITO Utilizzato per invertire lo stato logico di un input o output. Può essere utilizzato in combinazione con OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalmente, l'interruttore domoticz è attivo se l'ingresso è a livello logico alto (aperto) e spento quando è in corto a terra. Se INVERTED èspecificato, l'interruttore domoticz sarà attivo quando l'ingresso corrispondente è in corto a terra e viceversa.
OUT_DIGITAL L'output è gestito come digitale, On quando è attivo e Off quando è disabilitato.
OUT_RELAY_LP Uscita relè gestita in modalità risparmio energetico basso, per ridurre il consumo di corrente della bobina del relè a meno del 30% del valore normale.
IN_DIGITAL Ingresso digitale, è attivo quando l'ingresso corrispondente è a livello di alta tensione (aperto) e spento quando l'ingresso corrispondente è su GND (cortocircuito).

Funzionalità I / O DomBus1

# Nome funzionalità Configurazione predefinita Descrizione
1 Relè OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Uscita relè, che può essere gestita come relè standard (OUT_DIGITAL) o relè a bassa potenza (OUT_RELAY_LP)
2 Relè OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Uscita relè, che può essere gestita come relè standard (OUT_DIGITAL) o relè a bassa potenza (OUT_RELAY_LP)
3 Relè OUT3 OUT_DIGITAL OUT_DIGITAL Uscita relè che funziona solo come relè standard
4 IN 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come digitaleingresso, 0-5 V: è necessaria una modifica al circuito per misurare la tensione analogica 0-5 V
5 IN 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come ingresso digitale, 0-5 V: per misurare la tensione analogica 0-5 V è necessaria una modifica ai circuiti
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come ingresso digitale, 0-5 V: per misurare la tensione analogica 0-5 V è necessaria una modifica ai circuiti
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come ingresso digitale, 0-5 V: per misurare la tensione analogica 0-5 V è necessaria una modifica ai circuiti
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come ingresso digitale, 0-5 V: per misurare la tensione analogica 0-5 V è necessaria una modifica ai circuiti
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funziona come ingresso digitale, 0-5 V: per misurare la tensione analogica 0-5 V è necessaria una modifica ai circuiti
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTITO Rilevamento linea 230Vac, utilizzato per rilevare blackout o tensione di linea. La scheda DomBus1 può essere modificata per sostituire i circuiti con un SSR da 60 V 100 mA (consumo di corrente inferiore a 1 mA), adatto per il controllo di una sirena o altrodispositivo di sicurezza, impianto di riscaldamento o altro dispositivo a bassa tensione.

Note applicative

creDomBus1
14 Articoli

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
