Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module

Creasol DomESP1: Input/output/supply board for ESP8266 module

Collega più I / O e sensori a Domoticz usando Creasol DomESP1.

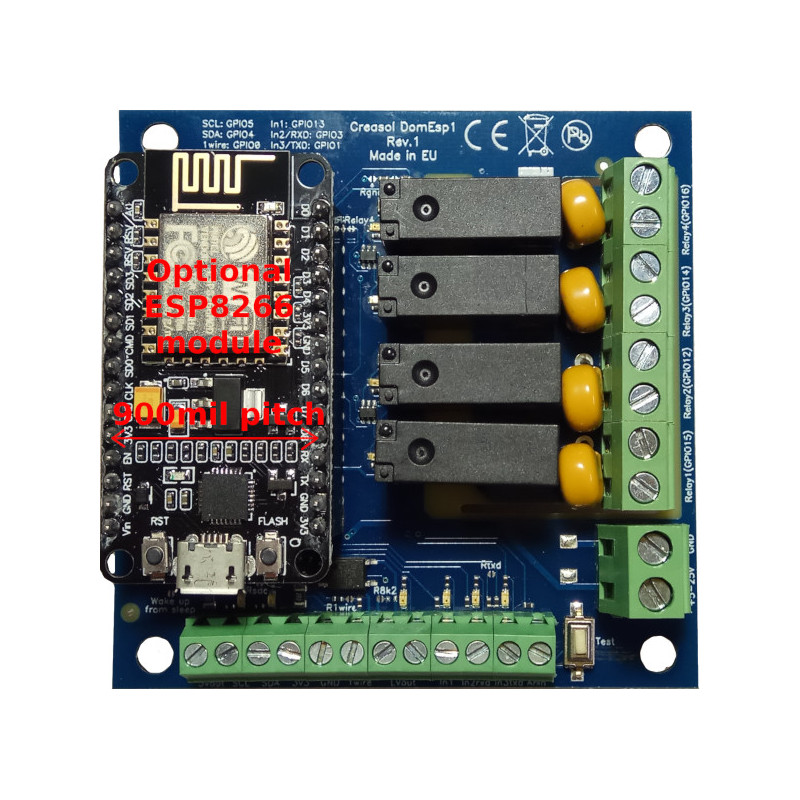

Creasol DomESP1la scheda è progettata per il modulo NodeMCU V3 ESP8266, con un pitch header di 900 mils eintegra l'intero circuito per gestire gli ingressi digitali, un ingresso analogico, 4 uscite a relè, 1 uscita a bassa tensione, bus I2C, bus 1wire e, facoltativamente, una porta seriale (UART).

32,94 €
23,06 € Risparmia 30%

Sconti sul volume

Quantità Sconto Prezzo Salva
1 30% 23,06 € 9,88 €
2 32% 22,40 € 21,08 €
3 34% 21,74 € 33,60 €
4 35% 21,41 € 46,12 €
6 37% 20,75 € 73,13 €
9 40% 19,76 € 118,58 €
Quantità
Ultimi articoli in magazzino



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

introduzione

creDomESP1 all 600domoticzESP8266è molto potente eMCU economico dotato di ricetrasmettitore WiFi, molto utile per espandere gli input / output di aController Raspberry / Domoticz.

Creasol DomESP1la scheda è progettata per il modulo NodeMCU V3 ESP8266, con un pitch header di 900 mils eintegra l'intero circuito per gestire gli ingressi digitali, un ingresso analogico, 4 uscite a relè, 1 uscita a bassa tensione, bus I2C, bus 1wire e, facoltativamente, una porta seriale (UART).

I LED su ogni ingresso, uscita e bus, consentono di controllare lo stato della scheda e hanno riscontrato problemi sui collegamenti dei cavi o sulla configurazione del firmware: i LED sono abilitati premendo il pulsanteTest.

I LED abilitano la funzione e l'alimentazione in modalità di commutazione portano a un controllo completo di ingressi / uscite con un consumo energetico ottimizzato.

Raccomandiamo di programmare il modulo ESP8266 utilizzando il firmware ESPEasy, per renderlo adatto al controller Domoticz, uno dei controller più fai-da-te per i sistemi di automazione domestica.

È possibile acquistare:

  1. ilscheda DomESP1 semplice: il cliente deve acquistare e programmare da solo il modulo ESP8266, intestazione da 900 mil;
  2. ilScheda DomESP1, con il modulo ESP8266 già programmato con l'ultimo firmware ESPEasy.

Qualsiasi personalizzazione di cui hai bisogno, ti preghiamo di contattarci: normalmente forniamo personalizzazioni anche per piccole quantità.

Caratteristiche

  • 4 uscite a relè (capacità interruttore 250 V 5 A con carico non induttivo. In caso di carico induttivo, la corrente di commutazione è inferiore)
  • 1 uscita a bassa tensione (capacità 60 V 100 mA)
  • 1 ingresso analogico
  • 1 ingresso digitale
  • 2 ingressi digitali condivisi con porta seriale asincrona (se necessario)
  • Bus I2C
  • Bus 1 filo
  • alimentatore switching, per ridurre il consumo / dissipazione di energia
  • Tensione di ingresso 5-25 Vcc
  • consumo di corrente in standby: in genere 80 mA a 5 V CC, 40 mA a 12 V CC, 20 mA a 24 V CC

Installazione

È possibile trovare la documentazione del processo di installazione (download del firmware e configurazione del dispositivo) all'indirizzohttps://www.creasol.it/domesp1conf

creDomESP1 all2 x400

creDomESP1 all3 x400
Note applicative

Creasol DomESP1 collegato a un sistema di riscaldamento centralizzato

Il seguente diagrammamostra come collegare alcuni sensori di temperatura / umidità tramite bus 1wire per monitorare la temperatura della stanza e dell'acqua; ESP8266 controlla un'uscita a bassa tensione per abilitare / disabilitare il sistema di riscaldamento e 3 uscite per abilitare / disabilitare 3 pompe o valvole.

Questo è solo un esempio. Attraverso la connessione WiFi, il modulo ESP8266 installato su questa scheda comunicherà le temperature al controller Domoticz, che abiliterà / disabiliterà il sistema di riscaldamento centralizzato che controlla le 3 zone di riscaldamento abilitando / disabilitando la pompa corrispondente.

creDomESP1 an1 heating

creDomESP1
7 Articoli


Stay tuned with our DomBus products for the home automation! Join the Telegram group DomBus!!
With DomBus products, Raspberry and Domoticz, you can get a powerful and cost-effective home automation system to control:
  • complete home alarm system, with all notifications on smartphone
  • efficient heating/cooling/ventilation HVAC system control
  • power optimization in case of using a heat pump with photovoltaic
  • when someone rings the doorbell, send to smartphone a notification with a photo (if an IPCAM is available); also permits to open the gate or door by smartphone
  • shows the rainwater tank level, and control the garden watering
  • and much more....
