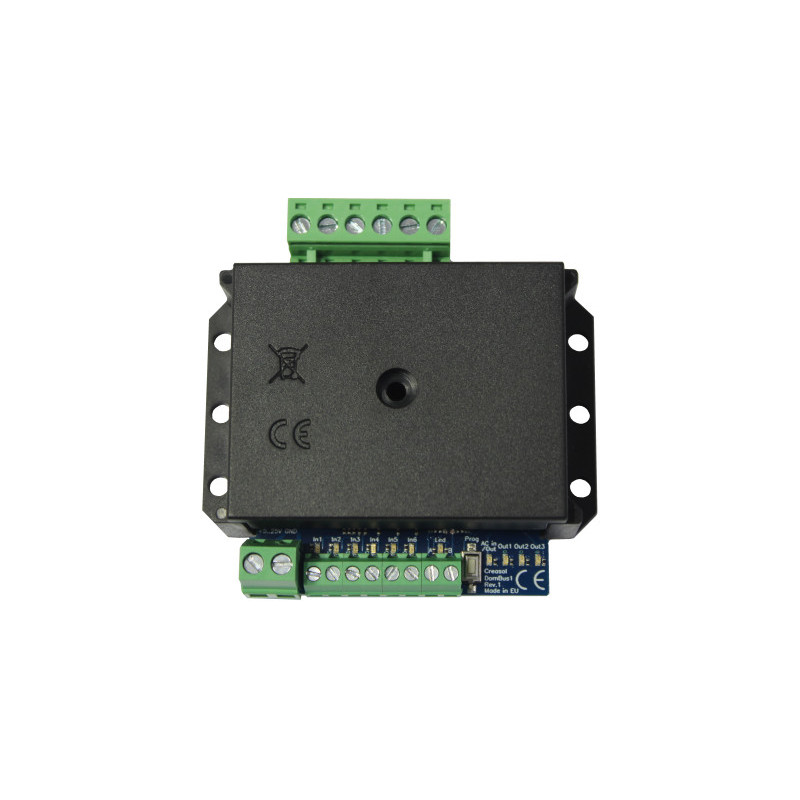

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

dombUS1egy elektronikus tábla, amelyet arra terveztekegyszerűen bővítheti az otthoni automatizálási rendszerek I / O számát aDomoticz software(málnán vagy más hardveren)minimalizálva az energiafogyasztást.Bontsa ki a plugin-ot a Domoticz-on, adjon hozzá Creasol DomBus hardvert, és a fórum összes I / O-ja azonnal elérhető lesz a kapcsolók panelen!A DomBus1 tápfeszültsége 5-25 VDcésaz energiafogyasztás nagyon alacsony: 12 V-os feszültségnél például 3 mA készenléti állapotban, 9,5 mA 1 relével BE, 16 mA 2 relével BE, 41 mA, 3 relével BE.

41,48 €
29,04 € 30% mentése

Mennyiségi kedvezmény

Mennyiség Kedvezmény Ár Megtakarítás
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Mennyiség



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Bevezetés

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.domb domoticz Az us1 egy olyan elektronikus kártya, amely a Domoticz szoftver segítségével (Raspberry vagy más hardver esetén) az otthoni automatizálási rendszerek I / O-számának egyszerű bővítésére szolgál, minimalizálva az energiafogyasztást .

Bontsa ki a plugin-ot a Domoticz-on, adjon hozzá Creasol DomBus hardvert, és a fórum összes I / O-ja azonnal elérhető lesz a kapcsolók panelen!

A DomBus1 tápfeszültsége 5-25 V DC lehet , és az energiafogyasztás nagyon alacsony: 12 V feszültségnél például 3 mA készenléti állapotban, 9,5 mA 1 relével BE , 16 mA 2 relével BE , 41 mA 3 relével.

Egy vagy több DomBusA táblák RS485 buszon keresztül csatlakoztathatók, tehát a4 vezetékes kábellehetséges I / O és érzékelők hálózatának megvalósítása hol2 vonal az adatokra és 2 az áramellátásra (5 - 24 Vdc).

Az összes bemeneten, kimeneten és buszon csatlakoztatott LED-ek lehetővé teszik a tábla állapotának ellenőrzését, és bármilyen problémát találtak a vezetékes csatlakozásoknál:A LED-ek a gomb megnyomásával kapcsolhatók beProggombés aktív marad 60 másodpercig, majd KI lesz kapcsolva, amígProggombot ismét megnyomják.

Az Out1 és az Out2 relé kimenetek alacsony fogyasztású üzemmódra vannak konfigurálva, és a relékhez általában szükséges energia kevesebb mint 30% -át fogyasztják, így azokat a kimeneteket lehet használni, amelyek hosszú ideig bekapcsolnak (riasztási / biztonsági jelek, éjszakai fények, ... ).

A LED-ek engedélyezése, az alacsony fogyasztású relékimenetek és a kapcsolási mód tápellátása a bemenetek / kimenetek teljes vezérléséhez vezet, optimalizált energiafogyasztással.

Bármely testreszabáshoz, kérjük, vegye fel velünk a kapcsolatot: általában testreszabást biztosítunk még kis mennyiségek esetén is.

Jellemzők

  • Kapcsoló üzemű tápegység, az 5-25 Vdc bemeneti feszültséget 5 V-ra konvertálja és csökkenti az energiaeloszlást / -felhasználást
  • RS485, 115200bps félduplex (2 vezetékes busz) 32 bites mikrovezérlővel
  • 3 relékimenet (250 V 5A kapcsoló képesség nem induktív terheléssel. Induktív terhelés esetén a kapcsoló áram alacsonyabb)
  • 2 relé konfigurálható alacsony fogyasztású üzemmódban: valutat fogyasztás 6,5 mA @ 12 V-ra csökken 25mA @ 12 V helyett (tipikus relétekercs corrent)
  • 1 230 V-os váltakozó áramú bemenet (optocsatolóval), alkalmas az AC feszültség érzékelésére: sorkapocs nem áll rendelkezésre, tehát 2 vezetéket meg kell forrasztani az elektronikus kártyához.
  • 6 bemenet, teljesen konfigurálható, belső húzással 5 V-ig.
  • áramfelvétel készenléti állapotban: általában 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • A Domoticz automatikusan felismeri az RS485 buszhoz csatlakoztatott új DomBus-ot, amikor egy bemenet megváltozik, és automatikusan hozzáadja a megfelelő I / O-kat a Domoticz kapcsolók panelen.
  • Az I / O konfigurálásának egyszerű módja a kapcsolóleírás segítségével (például a kimenetet normál vagy alacsony fogyasztású reléként, általában nyitott vagy zárt helyzetben konfigurálhatja, vagy a bemenetet digitális formában általában nyitott vagy zárt, vagy analógként konfigurálhatja ....)
DomBus1 schema

Telepítés

Az RS485-ös specifikus kábelek használatával szinte 1km-es lineáris buszt lehet elérni, több eszköz csatlakoztatva. Alternatív megoldásként 2 csavart pár olcsó Cat.6 UTP vagy STP kábelt is használhat, egy sodrott párt az adatokhoz (A és B) és egy a 12-24 V tápegységhez. Óvatosan csatlakoztasson minden eszközt egy lineáris busz topológiát használva, hogy a lehető legkisebb legyen a visszaverődés / zaj, és csatlakoztassa a 100-150 Ohm ellenállást a két végére, ahogy az a 2. ábrán látható.

dombus connection

A Raspberry / PC oldalon olcsó USB-RS485 adaptert lehet használni, ha nem érhető el soros port RS485 illesztőprogrammal. usb rs485 konverter 200x200

Configuration

Csomagolja ki ezt a TAR-archívumot a domoticz könyvtárba, a következő parancsok segítségével (Linux shellről):

 cd / home / pi / domoticz # vagy más könyvtár, ahol a domoticz telepítve van
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Lépjen be a domoticz webhelyre, lépjen a Beállítás -> Hardver elemre, és hozzon létre új dombus (vagy más név) nevű hardvert, írja be a Creasol DomBus parancsot .

Csatlakoztasson egyszerre egy DomBus eszközt: az összes készüléket gyárilag 0xff01 (hex formátum) címre programozták, így a címütközések elkerülése érdekében kötelező a címet másikra cserélni (például 0x0001, 0x0002, 0x0003, ... vagy bármilyen cím) legfeljebb 0xff00). Az eszköz címének megváltoztatásához lépjen a Kapcsolók elemre, válassza ki az eszközt kezdve " dombus - [Hff01] ..." kattintson a Szerkesztés elemre, és illessze be a leírásba ", HWADDR = 0x0002", hogy a címe 0x0002-re változjon: új kapcsolók automatikusan létrejönnekaz új címmel, "dombus - [H0002] ..." néven .

Minden I / O konfigurálható a Domoticz kapcsoló leírásán keresztül: például az IN_DIGITAL eszköz típusa általában be van kapcsolva, amikor nincs csatlakoztatva, és ki, ha rövidre zárja a GND-t, de lehetséges, hogy ezt a funkciót megfordíthatja, a kapcsolóleírásban megadva az INVERTED paramétert. , vesszőtől elválasztva (,): "IN_DIGITAL, INVERTED" . Kérjük, ellenőrizze a következő szakaszok I / O paramétereit és a DomBus1 I / O képességeit.

A nem használt I / O kikapcsolható a Domoticz Setup -> Eszközökben az egyes haszontalan eszközök kék nyíljára kattintva (I / O).

I / O paraméterek

Paraméter neve Funkció
HWaddr = 0xNNNN Állítson be új címet arra a dombus eszközre: ez elveszi az új címet, és eltávolítja ezt a paramétert a régi kapcsolóról. Az NNNN exadecimális szám, 0x0002-től 0xfffe-ig, tehát 65533 kombinációk állnak rendelkezésre. Vegye figyelembe az egyes dombus-eszközökhöz hozzárendelt címet, mert címütközés esetén ki kell kapcsolnia az egyik ütköző eszközt, és a fennmaradót a másikra kell programoznia.
INVERTED A bemeneti vagy a kimeneti logikai állapot megfordítására szolgál. Használható az OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL kapcsolóval.
Általában a domoticz kapcsoló be van kapcsolva, ha a bemenet magas logikai szintű (nyitott), és ki, ha a testzárlat rövidre van kapcsolva. Ha INVERTED vanmegadott, a domoticz kapcsoló bekapcsol, ha a megfelelő bemenet testzárlatos, és fordítva.
OUT_DIGITAL A kimenetet digitálisan kezeljük, On aktív állapotban és kikapcsolt állapotban ki.
OUT_RELAY_LP Alacsony energiatakarékos módban kezelt relékimenet, a relétekercs áramfogyasztásának a normál érték kevesebb mint 30% -án történő csökkentése érdekében.
IN_DIGITAL A digitális bemenet be van kapcsolva, ha a megfelelő bemenet magas feszültségszinten van (nyitva), és Ki, ha a megfelelő bemenet GND (rövidzárlatú).

DomBus1 I / O képességek

# Név képességek Alapértelmezett konfiguráció Leírás
1 OUT1 relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relé kimenet, standard reléként (OUT_DIGITAL) vagy alacsony teljesítmény reléként (OUT_RELAY_LP) kezelhető
2 OUT2 relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relé kimenet, standard reléként (OUT_DIGITAL) vagy alacsony teljesítmény reléként (OUT_RELAY_LP) kezelhető
3 OUT3 relé OUT_DIGITAL OUT_DIGITAL Relé kimenet, amely csak standard reléként működik
4 IN1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitálisan működikbemenet, 0-5 V: az áramkör módosítása szükséges a 0-5 V analóg feszültség méréséhez
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitális bemenetként működik, 0-5 V: az áramkört módosítani kell a 0-5 V analóg feszültség méréséhez
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitális bemenetként működik, 0-5 V: az áramkört módosítani kell a 0-5 V analóg feszültség méréséhez
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitális bemenetként működik, 0-5 V: az áramkört módosítani kell a 0-5 V analóg feszültség méréséhez
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitális bemenetként működik, 0-5 V: az áramkört módosítani kell a 0-5 V analóg feszültség méréséhez
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Általában digitális bemenetként működik, 0-5 V: az áramkört módosítani kell a 0-5 V analóg feszültség méréséhez
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED 230 Vac vonalérzékelés, az áramszünet vagy a hálózati feszültség észlelésére szolgál. A DomBus1 kártya módosítható úgy, hogy az áramkört 60 V 100 mA SSR-rel cserélje (áramfelvétel kevesebb, mint 1 mA), amely sziréna vagy más vezérlésére alkalmasbiztonsági berendezés, fűtési rendszer vagy más alacsony feszültségű eszköz.

Jelentések az alkalmazásról

creDomBus1
14 Elemek

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
