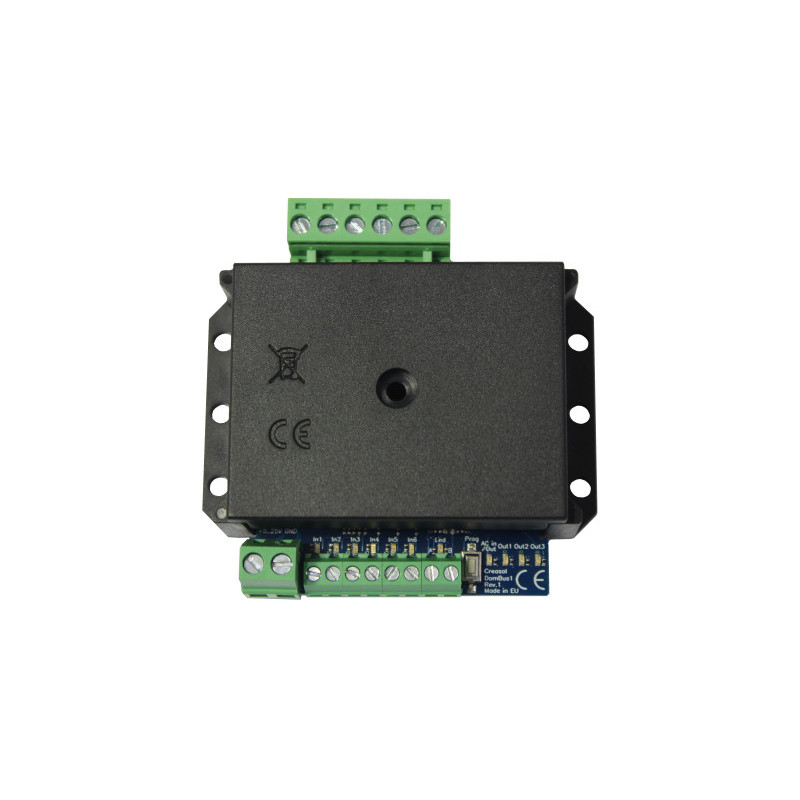

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBnous1est une carte électronique conçue pouraugmenter facilement le nombre d'E / S de systèmes domotiques utilisantDomoticz software(sur framboise ou autre matériel)minimiser la consommation d'énergie.Extrayez le plugin sur Domoticz, ajoutez du matériel Creasol DomBus et toutes les E / S de la carte seront immédiatement disponibles dans le panneau Commutateurs!DomBus1 peut être alimenté de 5 à 25 Vcc, etla consommation électrique est vraiment faible: à 12 V, par exemple, 3 mA en veille, 9,5 mA avec 1 relais allumé, 16 mA avec 2 relais allumés, 41mA avec 3 relais ON.

41,48 €
29,04 € Économisez 30%

Remise sur la quantité

Quantité Remise Prix Vous économisez
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Quantité



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

introduction

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB Domoticz us1 est une carte électronique conçue pour augmenter facilement le nombre d'E / S de systèmes domotiques utilisant le logiciel Domoticz sof tware (sur Raspberry ou autre matériel) en minimisant la consommation d'énergie .

Extrayez le plugin sur Domoticz, ajoutez du matériel Creasol DomBus et toutes les E / S de la carte seront immédiatement disponibles dans le panneau Commutateurs!

DomBus1 peut être alimenté de 5 à 25 Vcc et la consommation électrique est très faible: à 12 V, par exemple, 3 mA en veille, 9,5 mA avec 1 relais activé, 16 mA avec 2 relais activés, 41 mA avec 3 relais activés.

Un ou plusieurs DomBusles cartes peuvent être connectées via le bus RS485, en utilisant unCâble 4 filsil est possible d'implémenter un réseau d'E / S et de capteurs où2 lignes sont pour les données et 2 pour l'alimentation (de 5 à 24 Vcc).

Les voyants connectés sur toutes les entrées, les sorties et le bus permettent de vérifier l’état de la carte et constatent tout problème avec les connexions filaires:Les voyants sont activés en appuyant sur le boutonProgrammeboutonet rester actif pendant 60 secondes, puis sera éteint jusqu'à ce queProgrammebouton est enfoncé à nouveau.

Les sorties relais Out1 et Out2 sont configurées pour le mode basse consommation, consommant moins de 30% de la puissance normalement nécessaire aux relais. Elles peuvent donc être utilisées pour des sorties qui restent allumées longtemps (signaux d'alarme / de sécurité, veilleuses, ... ).

Les sorties à relais de faible puissance et l’activation des LED, activées par les LED, permettent un contrôle total des entrées / sorties avec une consommation électrique optimisée.

Si vous avez besoin de personnalisation, veuillez nous contacter: nous fournissons généralement des personnalisations même pour de petites quantités.

Caractéristiques

  • Bloc d'alimentation à mode de commutation convertissant la tension d'entrée de 5-25 Vcc en 5 V et réduisant la dissipation / consommation d'énergie
  • RS485, semi-duplex 115200bps (bus 2 fils) avec microcontrôleur 32 bits
  • 3 sorties de relais (capacité de commutation 250V 5A avec charge non inductive. En cas de charge inductive, le courant de commutation est plus faible)
  • 2 relais peuvent être configurés en mode basse consommation: current consommation est réduite à 6,5 mA @ 12 V au lieu de 25 mA à 12 V (bobine de relais typique)
  • 1 entrée AC 230V (avec optocoupleur), adaptée à la détection de la tension alternative: le bornier n'étant pas disponible, 2 fils doivent être soudés à la carte électronique.
  • 6 entrées, entièrement configurable, avec tension interne jusqu'à 5V.
  • consommation de courant en veille: généralement 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • Domoticz reconnaît automatiquement le nouveau DomBus connecté au bus RS485 lorsqu'une entrée change d'état et ajoute automatiquement les E / S correspondantes à son panneau de commutateurs.
  • Moyen facile de configurer les E / S à l'aide de la description du commutateur (par exemple, configurer une sortie en tant que relais de puissance normale ou faible, normalement ouverte ou fermée, ou configurer une entrée en tant que sortie numérique normalement ouverte ou fermée, ou analogique, ....)
DomBus1 schema

Installation

En utilisant des câbles spécifiques RS485, il est possible d’obtenir un bus linéaire de près de 1 km avec plus de périphériques connectés. Vous pouvez également utiliser 2 paires torsadées de câbles Cat.6 UTP ou STP bon marché, une paire torsadée pour les données (A et B) et une pour l’alimentation 12-24V. Veillez à connecter tous les périphériques en utilisant une topologie de bus linéaire afin d’obtenir la réflexion / le bruit le plus faible, et à connecter une résistance de 100 à 150 Ohm aux deux extrémités, comme illustré sur la Fig. 2.

dombus connectionAN domoticz example1

At Raspberry/PC side, it's possible to use a cheap USB-RS485 adapter, if a serial port with RS485 driver is not available.

Using this installation topology it's possible to avoid RF pollution and minimize connections: DomBus1 in almost any room, connected by a 4 wire shielded cable to exchange data and get power supply (12V battery backupped).

application pdfInstruction manual

application pdfBrochure

application pdfExample1

Du côté de Raspberry / PC, il est possible d’utiliser un adaptateur USB-RS485 bon marché si un port série avec pilote RS485 n’est pas disponible. convertisseur usb rs485 200x200

Configuration

Décompressez cette archive TAR dans le répertoire domoticz à l'aide des commandes suivantes (à partir du shell Linux):

 cd / home / pi / domoticz # ou un autre répertoire où domoticz est installé
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Accédez au site Web de domoticz, accédez à Configuration -> Matériel et créez un nouveau matériel nommé dombus (ou un autre nom), tapez Creasol DomBus .

Attachez un appareil DomBus à la fois: les appareils sont tous programmés en usine avec l'adresse 0xff01 (format hexadécimal). Par conséquent, pour éviter les conflits d'adresse, il est impératif de changer son adresse (par exemple, 0x0001, 0x0002, 0x0003, ... ou toute autre adresse. jusqu'à 0xff00). Pour changer l'adresse d'un périphérique, allez à Commutateurs, choisissez un périphérique. commençant par " dombus - [Hff01] ...", cliquez sur Modifier et ajoutez dans la description ", HWADDR = 0x0002" pour changer son adresse en 0x0002: de nouveaux commutateurs seront automatiquement créésavec la nouvelle adresse, nommée "dombus - [H0002] ..." .

Chaque entrée / sortie peut être configurée via la description du commutateur Domoticz: par exemple, un type d'appareil IN_DIGITAL est normalement activé lorsqu'il n'est pas connecté, et désactivé lorsqu'il est court-circuité sur GND, mais il est possible d'inverser cette fonction en spécifiant le paramètre INVERTED. , séparé d’une virgule (,): "IN_DIGITAL, INVERTED" . Veuillez vérifier les sections suivantes Paramètres d’E / S et capacités d’E / S de DomBus1.

Les E / S non utilisées peuvent être désactivées dans Domoticz Setup -> Périphériques en cliquant sur la flèche bleue de chaque périphérique inutile (E / S).

Paramètres I / O

Le nom du paramètre Une fonction
HWADDR = 0xNNNN Définissez une nouvelle adresse pour cet appareil dombus: la nouvelle adresse sera utilisée et ce paramètre sera supprimé de l'ancien commutateur. NNNN est un nombre exadécimal de 0x0002 à 0xfffe. 65533 combinaisons sont donc disponibles. Notez l'adresse correspondant à chaque appareil dombus, car en cas de conflit d'adresse, il est nécessaire d'éteindre l'un des appareils en conflit et de programmer celle qui reste avec une autre adresse.
Inversé Utilisé pour inverser l'état logique d'une entrée ou d'une sortie. Peut être utilisé avec OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalement, le commutateur domoticz est activé si l'entrée est au niveau logique haut (ouvert) et désactivé lorsqu'il est court-circuité à la terre. Si INVERTED estSi vous le spécifiez, le commutateur domoticz est activé lorsque l’entrée correspondante est mise à la masse, et inversement.
OUT_DIGITAL La sortie est gérée en numérique, activée lorsqu'elle est active et désactivée lorsqu'elle est désactivée.
OUT_RELAY_LP Sortie relais gérée en mode d'économie d'énergie réduite afin de réduire la consommation de courant de la bobine de relais à moins de 30% de la valeur normale.
IN_DIGITAL L'entrée numérique est activée lorsque l'entrée correspondante est à un niveau de tension élevé (ouvert) et désactivée lorsque l'entrée correspondante est sur GND (en court-circuit).

Fonctionnalités d'E / S de DomBus1

# Nom Les capacités Configuration par défaut La description
1 Relais OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Sortie relais pouvant être gérée en tant que relais standard (OUT_DIGITAL) ou basse puissance (OUT_RELAY_LP)
2 Relais OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Sortie relais pouvant être gérée en tant que relais standard (OUT_DIGITAL) ou basse puissance (OUT_RELAY_LP)
3 Relais OUT3 OUT_DIGITAL OUT_DIGITAL Sortie relais fonctionnant uniquement comme relais standard
4 EN 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme numériqueentrée, 0-5V: une modification du circuit est nécessaire pour mesurer une tension analogique 0-5V
5 EN 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme entrée numérique, 0-5V: une modification du circuit est nécessaire pour mesurer la tension analogique 0-5V
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme entrée numérique, 0-5V: une modification du circuit est nécessaire pour mesurer la tension analogique 0-5V
sept IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme entrée numérique, 0-5V: une modification du circuit est nécessaire pour mesurer la tension analogique 0-5V
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme entrée numérique, 0-5V: une modification du circuit est nécessaire pour mesurer la tension analogique 0-5V
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalement, cela fonctionne comme entrée numérique, 0-5V: une modification du circuit est nécessaire pour mesurer la tension analogique 0-5V
dix IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED Détection de ligne 230Vac, utilisée pour détecter une panne d'électricité ou une tension de ligne. La carte DomBus1 peut être modifiée pour remplacer le circuit par un SSR 60V 100mA (consommation inférieure à 1mA), adapté à la commande d’une sirène ou autredispositif de sécurité, système de chauffage ou autre dispositif basse tension.

Notes d'application

creDomBus1
14 Produits

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a
