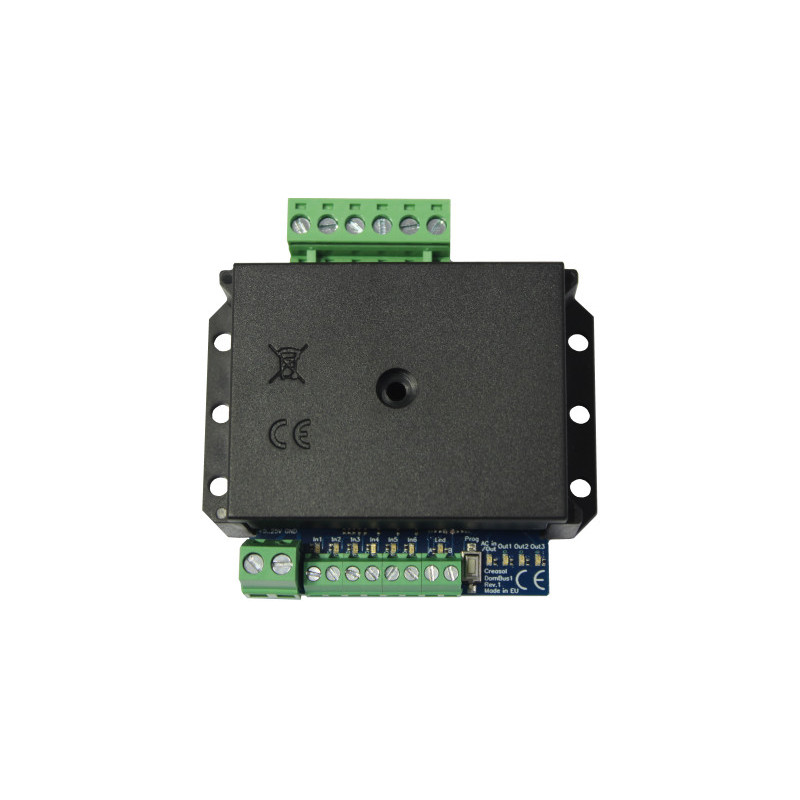

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1es una placa electrónica diseñada paraexpanda fácilmente la cantidad de E / S de los sistemas de automatización del hogar utilizandoDomoticz software(en Raspberry u otro hardware)minimizando el consumo de energía.¡Extraiga el complemento en Domoticz, agregue el hardware Creasol DomBus y todas las E / S de la placa estarán disponibles inmediatamente en el panel Interruptores!DomBus1 se puede suministrar de 5 a 25 V CCyel consumo de energía es realmente bajo: a 12 V, por ejemplo, 3 mA en modo de espera, 9,5 mA con 1 relé activado, 16 mA con 2 relés activados, 41mA con 3 relés encendidos.

41,48 €
29,04 € 30% de descuento

Descuentos por volumen

Cantidad Descuento Precio Usted ahorra
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Cantidad



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introducción

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz us1 es una placa electrónica diseñada para expandir fácilmente la cantidad de E / S de los sistemas de automatización del hogar que utilizan el software Domoticz (en Raspberry u otro hardware) minimizando el consumo de energía .

¡Extraiga el complemento en Domoticz, agregue el hardware Creasol DomBus y todas las E / S de la placa estarán disponibles inmediatamente en el panel Interruptores!

DomBus1 se puede suministrar de 5 a 25 V CC , y el consumo de energía es realmente bajo: a 12 V, por ejemplo, 3 mA en modo de espera, 9,5 mA con 1 relé encendido, 16 mA con 2 relés encendidos , 41 mA con 3 relés encendidos.

Uno o múltiples DomBuslas placas se pueden conectar a través del bus RS485, entonces usando unCable de 4 hilosEs posible implementar una red de E / S y sensores donde2 líneas son para datos y 2 para fuente de alimentación (de 5 a 24 Vcc).

Los LED conectados en todas las entradas, salidas y bus, permiten verificar el estado de la placa y encontraron cualquier problema en las conexiones de cables:Los LED se habilitan presionando elProgramabotóny permanecerá activo durante 60 segundos, luego estará APAGADO hastaProgramaSe vuelve a presionar el botón.

Las salidas de relé Out1 y Out2 están configuradas para el modo de baja potencia, que consumen menos del 30% de la potencia que normalmente necesitan los relés, por lo que pueden usarse para salidas que permanecen encendidas durante mucho tiempo (señales de alarma / seguridad, luces nocturnas, ... )

Los LED habilitados, las salidas de relé de baja potencia y la fuente de alimentación de modo de conmutación conducen a un control total de las entradas / salidas con un consumo de energía optimizado..

Cualquier personalización que necesite, contáctenos: normalmente proporcionamos personalizaciones incluso para pequeñas cantidades.

Caracteristicas

  • Unidad de fuente de alimentación de modo de conmutación, que convierte el voltaje de entrada de 5-25 V CC a 5 V y reduce la disipación / consumo de energía
  • RS485, 115200bps half duplex (bus de 2 cables) con microcontrolador de 32 bits
  • 3 salidas de relé (capacidad de conmutación de 250V 5A con carga no inductiva. En caso de carga inductiva, la corriente del interruptor es menor)
  • Se pueden configurar 2 relés en modo de baja potencia: corrienteEl consumo de t se reduce a 6.5mA @ 12V en lugar de 25mA @ 12V (corriente de bobina de relé típica)
  • 1 entrada de CA de 230 V (con optoacoplador), adecuada para detectar el voltaje de CA: el bloque de terminales no está disponible, por lo que se deben soldar 2 cables a la placa electrónica.
  • 6 entradas, totalmente configurables, con pull-up interno de hasta 5V.
  • Consumo de corriente en modo de espera: típicamente 6 mA a 5 V CC, 3 mA a 12 V CC, 2 mA a 24 V CC
  • Domoticz reconoce automáticamente los nuevos DomBus conectados al bus RS485 cuando una entrada cambia de estado, y agrega las E / S correspondientes automáticamente al panel de interruptores Domoticz
  • Manera fácil de configurar E / S utilizando la descripción del interruptor (por ejemplo, configurar una salida como relé normal o de baja potencia, normalmente abierta o cerrada, o configurar una entrada como digital normalmente abierta o cerrada, o analógica, ...)
DomBus1 schema

Instalación

Usando cables específicos RS485, es posible obtener un bus lineal de casi 1 km con más dispositivos conectados. Alternativamente, es posible usar 2 pares trenzados de cable UTP o STP económico Cat.6, un par trenzado para datos (A y B) y otro para fuente de alimentación de 12-24V. Tenga cuidado de conectar todos los dispositivos utilizando una topología de bus lineal, para obtener el menor reflejo / ruido, y conecte una resistencia de 100-150 ohmios en los dos extremos, como se ilustra en la Fig.2.

dombus connection

En el lado de Raspberry / PC, es posible usar un adaptador USB-RS485 barato, si un puerto serie con controlador RS485 no está disponible. convertidor usb rs485 200x200

Configuración

Descomprima este archivo TAR en el directorio domoticz, utilizando los siguientes comandos (del shell de Linux):

 cd / home / pi / domoticz # u otro directorio donde está instalado domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Ingrese al sitio web de domoticz, vaya a Configuración -> Hardware y cree un nuevo hardware llamado dombus (u otro nombre), escriba Creasol DomBus .

Conecte un dispositivo DomBus a la vez: todos los dispositivos están programados de fábrica con la dirección 0xff01 (formato hexadecimal), por lo que para evitar conflictos de direcciones es obligatorio cambiar su dirección a otra (por ejemplo, 0x0001, 0x0002, 0x0003, ... o cualquier dirección hasta 0xff00). Para cambiar la dirección de un dispositivo, vaya a Interruptores, elija un dispositivo comenzando con " dombus - [Hff01] ..." haga clic en Editar y agregue la descripción ", HWADDR = 0x0002" para cambiar su dirección a 0x0002: los nuevos interruptores se crearán automáticamentecon la nueva dirección, llamada "dombus - [H0002] ..." .

Cada E / S se puede configurar a través de la descripción del interruptor Domoticz: por ejemplo, un tipo de dispositivo IN_DIGITAL normalmente está encendido cuando se deja desconectado y apagado cuando está en cortocircuito a GND, pero es posible invertir esta función especificando en la descripción del interruptor el parámetro INVERTIDO , separado de una coma (,): "IN_DIGITAL, INVERTED" . Consulte las siguientes secciones Parámetros de E / S y capacidades de E / S DomBus1.

Las E / S que no se usan pueden deshabilitarse en Configuración Domoticz -> Dispositivos haciendo clic en la flecha azul de cada dispositivo inútil (E / S).

Parámetros de E / S

Nombre del parámetro Función
HWADDR = 0xNNNN Establezca una nueva dirección para ese dispositivo dombus: tomará la nueva dirección y eliminará este parámetro al conmutador anterior. NNNN es un número exacto, de 0x0002 a 0xfffe, por lo que hay 65533 combinaciones disponibles. Tenga en cuenta la dirección asociada a cada dispositivo dombus, porque en caso de conflicto de dirección es necesario apagar uno de los dispositivos en conflicto y programar el restante en otra dirección.
INVERTIDO Se utiliza para invertir el estado lógico de una entrada o salida. Se puede usar en conjunción con OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalmente, el interruptor domoticz está encendido si la entrada está en el nivel lógico alto (abierto) y apagado cuando está en cortocircuito a tierra. Si INVERTIDO esespecificado, el interruptor domoticz estará activado cuando la entrada correspondiente esté en cortocircuito a tierra, y viceversa.
OUT_DIGITAL La salida se gestiona como digital, activada cuando está activa y desactivada cuando está desactivada.
OUT_RELAY_LP Salida de relé gestionada en modo de bajo ahorro de energía, para reducir el consumo de corriente de la bobina del relé a menos del 30% del valor normal.
IN_DIGITAL La entrada digital está activada cuando la entrada correspondiente está en el nivel de alto voltaje (abierto) y desactivada cuando la entrada correspondiente está en GND (en cortocircuito).

DomBus1 capacidades de E / S

# # Nombre Capacidades Configuración por defecto Descripción
1 Relé OUT1 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Salida de relé, que se puede gestionar como relé estándar (OUT_DIGITAL) o relé de baja potencia (OUT_RELAY_LP)
2 Relé OUT2 OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Salida de relé, que se puede gestionar como relé estándar (OUT_DIGITAL) o relé de baja potencia (OUT_RELAY_LP)
3 Relé OUT3 OUT_DIGITAL OUT_DIGITAL Salida de relé que funciona solo como relé estándar
4 4 EN 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como digitalentrada, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
5 5 EN 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
6 6 EN 3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
7 7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
9 9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalmente funciona como entrada digital, 0-5 V: se necesita una modificación de los circuitos para medir el voltaje analógico de 0-5 V
10 EN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTIDO Detección de línea de 230 Vac, utilizada para detectar apagones o voltaje de línea. La placa DomBus1 se puede modificar para reemplazar los circuitos con un SSR de 60 V y 100 mA (consumo de corriente inferior a 1 mA), adecuado para controlar una sirena u otrodispositivo de seguridad, sistema de calefacción u otro dispositivo de baja tensión.

Notas de aplicación

creDomBus1
14 Artículos

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
