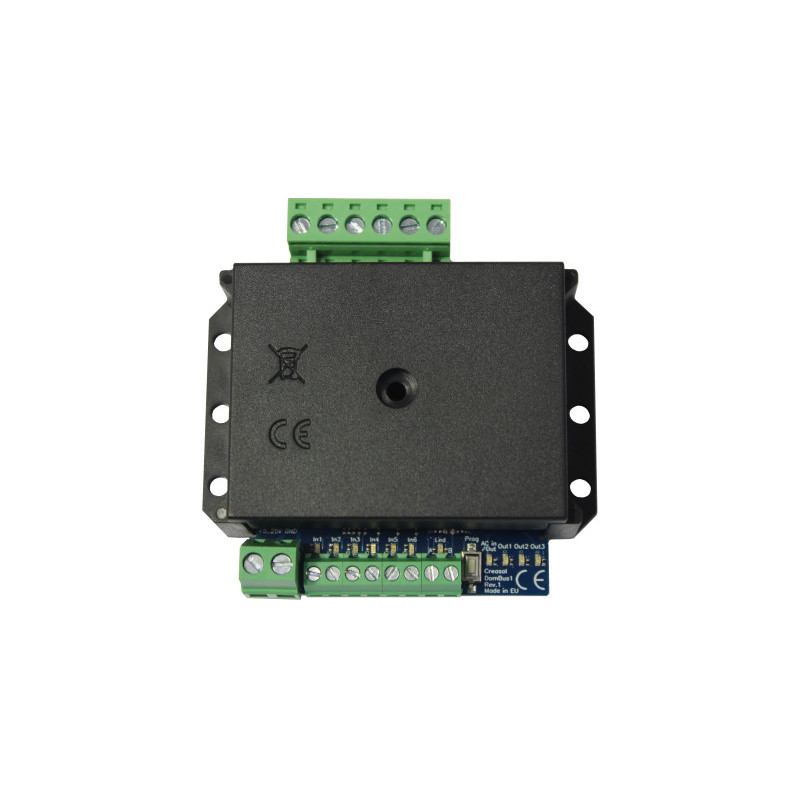

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1ist eine elektronische Karte fürErweitern Sie einfach die Anzahl der E / As von Hausautomationssystemen mitDomoticz software(auf Raspberry oder anderer Hardware)Minimierung des Stromverbrauchs.Extrahieren Sie das Plugin auf Domoticz, fügen Sie Creasol DomBus-Hardware hinzu, und alle E / A der Karte sind sofort im Switches-Bereich verfügbar!DomBus1 kann mit 5 bis 25 VDC versorgt werden, undDer Stromverbrauch ist sehr niedrig: bei 12 V zum Beispiel 3 mA im Standby, 9,5 mA bei 1 Relais EIN, 16 mA bei 2 Relais EIN41 mA mit 3 Relais EIN.

41,48 €
29,04 € 30% sparen

Mengenrabatt

Menge Rabatt Preis Sie sparen
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Menge

  • Volle Unterstützung für unsere Produkte: Wir sind der Hersteller und kennen unsere Produkte sehr gut! ;-) Volle Unterstützung für unsere Produkte: Wir sind der Hersteller und kennen unsere Produkte sehr gut! ;-)
  • Bestellungen werden innerhalb von 1-2 Werktagen versandt Bestellungen werden innerhalb von 1-2 Werktagen versandt
  • Made in Europe quality Made in Europe quality

Einführung

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz us1 ist eine elektronische Platine, mit der die Anzahl der E / A von Hausautomationssystemen mithilfe von Domoticz- Software (auf Raspberry oder anderer Hardware) auf einfache Weise erweitert werden kann, um den Stromverbrauch zu minimieren .

Extrahieren Sie das Plugin auf Domoticz, fügen Sie Creasol DomBus-Hardware hinzu, und alle E / A der Karte sind sofort im Switches-Bereich verfügbar!

DomBus1 kann mit 5 bis 25 VDC versorgt werden , und der Stromverbrauch ist sehr gering: Bei 12 V beispielsweise 3 mA im Standby, 9,5 mA bei 1 Relais EIN, 16 mA bei 2 Relais EIN , 41 mA bei 3 Relais EIN.

Ein oder mehrere DomBusKarten können über RS485-Bus angeschlossen werden, also mit einem4-adriges KabelEs ist möglich, ein Netzwerk von E / A und Sensoren zu implementieren2 Leitungen sind für Daten und 2 für Stromversorgung (von 5 bis 24 VDC).

An allen Eingängen, Ausgängen und am Bus angeschlossene LEDs ermöglichen es, den Status der Karte zu überprüfen und Probleme mit den Kabelverbindungen festzustellen:LEDs werden durch Drücken der Taste aktiviertProgTasteund bleiben für 60 Sekunden aktiv, dann ist AUS bisProgTaste wird erneut gedrückt.

Die Relaisausgänge Out1 und Out2 sind für den Energiesparmodus konfiguriert und verbrauchen weniger als 30% der normalerweise von Relais benötigten Leistung. Sie können daher für Ausgänge verwendet werden, die für lange Zeit eingeschaltet bleiben (Alarm- / Sicherheitssignale, Nachtlichter, ... ).

Die LEDs ermöglichen Relaisausgänge mit niedrigem Stromverbrauch und das Schaltnetzteil ermöglichen eine vollständige Steuerung der Ein- / Ausgänge mit einem optimierten Stromverbrauch.

Wenn Sie eine Anpassung benötigen, wenden Sie sich bitte an uns. Normalerweise bieten wir Anpassungen auch für kleine Mengen an.

Eigenschaften

  • Schaltnetzteil, das die Eingangsspannung von 5-25 VDC in 5 V umwandelt und die Verlustleistung / den Stromverbrauch reduziert
  • RS485, 115200bps Halbduplex (2-Draht-Bus) mit 32-Bit-Mikrocontroller
  • 3 Relaisausgänge (250V 5A Schaltvermögen bei nicht induktiver Last. Bei induktiver Last ist der Schaltstrom geringer)
  • Im Energiesparmodus können 2 Relais konfiguriert werden: current Der Verbrauch wird auf 6,5 mA bei 12 V anstatt auf 25 mA bei 12 V reduziert (typische Relaisspule).
  • 1 230-V-AC-Eingang (mit Optokoppler), geeignet zum Erfassen der Wechselspannung: Klemmenblock ist nicht verfügbar, daher müssen 2 Drähte an die Elektronikplatine gelötet werden.
  • 6 Eingänge, voll konfigurierbar, mit internem Pull-up auf 5V.
  • Stromaufnahme im Standby: typisch 6mA bei 5VDC, 3mA bei 12VDC, 2mA bei 24VDC
  • Domoticz erkennt automatisch neuen DomBus, der an den RS485-Bus angeschlossen ist, wenn sich der Status eines Eingangs ändert, und fügt die entsprechenden E / A automatisch der Domoticz-Schalttafel hinzu
  • Einfache Konfiguration der E / A über die Schalterbeschreibung (z. B. Konfiguration eines Ausgangs als normales oder niedriges Leistungsrelais, normalerweise offen oder geschlossen, oder Konfiguration eines Eingangs als digitales normalerweise offen oder geschlossen oder analog, ....)
DomBus1 schema

Installation

Mit RS485-spezifischen Kabeln ist es möglich, einen fast 1 km langen linearen Bus mit mehreren angeschlossenen Geräten zu erhalten. Alternativ können 2 Twisted-Pair-Kabel (Cat.6 UTP oder STP), ein Twisted-Pair-Kabel für Daten (A und B) und ein Kabel für die 12-24-V-Stromversorgung verwendet werden. Achten Sie darauf, alle Geräte über eine lineare Bustopologie anzuschließen, um die geringste Reflexion / das geringste Rauschen zu erzielen, und schließen Sie an den beiden Enden einen Widerstand von 100-150 Ohm an, wie in Abb. 2 dargestellt.

dombus connectionAN domoticz example1

At Raspberry/PC side, it's possible to use a cheap USB-RS485 adapter, if a serial port with RS485 driver is not available.

Using this installation topology it's possible to avoid RF pollution and minimize connections: DomBus1 in almost any room, connected by a 4 wire shielded cable to exchange data and get power supply (12V battery backupped).

application pdfInstruction manual

application pdfBrochure

application pdfExample1

Auf der Himbeer- / PC-Seite kann ein billiger USB-RS485-Adapter verwendet werden, wenn keine serielle Schnittstelle mit RS485-Treiber verfügbar ist. USB RS485 Konverter 200x200

Aufbau

Dekomprimieren Sie dieses TAR-Archiv mit den folgenden Befehlen (von der Linux-Shell) in das Verzeichnis domoticz:

 cd / home / pi / domoticz # oder ein anderes Verzeichnis, in dem domoticz installiert ist
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Rufen Sie die domoticz-Website auf, gehen Sie zu Setup -> Hardware und erstellen Sie eine neue Hardware mit dem Namen dombus (oder einem anderen Namen). Geben Sie Creasol DomBus ein .

Schließen Sie jeweils ein DomBus-Gerät an: Alle Geräte sind werkseitig mit der Adresse 0xff01 (Hex-Format) programmiert. Um Adressenkonflikte zu vermeiden, müssen Sie die Adresse unbedingt in eine andere ändern (z. B. 0x0001, 0x0002, 0x0003, ... oder eine beliebige Adresse) bis zu 0xff00). Um die Adresse eines Geräts zu ändern, wechseln Sie zu Switches, und wählen Sie ein Gerät aus beginnend mit " dombus - [Hff01] ..." klicken Sie auf Bearbeiten und fügen Sie in der Beschreibung ", HWADDR = 0x0002" hinzu , um die Adresse in 0x0002 zu ändern: Neue Switches werden automatisch erstelltmit der neuen Adresse "dombus - [H0002] ..." .

Jede E / A kann über die Domoticz-Schalterbeschreibung konfiguriert werden: Beispielsweise ist ein Gerätetyp IN_DIGITAL normalerweise eingeschaltet, wenn er nicht angeschlossen ist, und ausgeschaltet, wenn er mit GND kurzgeschlossen ist. Es ist jedoch möglich, diese Funktion zu invertieren, indem in der Schalterbeschreibung der Parameter INVERTED angegeben wird , getrennt von einem Komma (,): "IN_DIGITAL, INVERTED" . Bitte überprüfen Sie die folgenden Abschnitte E / A-Parameter und DomBus1-E / A-Funktionen.

Nicht verwendete E / A können im Domoticz- Setup -> Geräte deaktiviert werden, indem Sie auf den blauen Pfeil jedes nutzlosen Geräts (E / A) klicken.

E / A-Parameter

Parametername Funktion
HWADDR = 0xNNNN Neue Adresse für dieses Dombus-Gerät festlegen: Es übernimmt die neue Adresse und entfernt diesen Parameter vom alten Switch. NNNN ist eine exadezimale Zahl von 0x0002 bis 0xfffe, sodass 65533 Kombinationen verfügbar sind. Notieren Sie die jedem Dombus-Gerät zugewiesene Adresse, da im Falle eines Adressenkonflikts eines der in Konflikt stehenden Geräte ausgeschaltet und die verbleibende Adresse auf eine andere Adresse programmiert werden muss.
UMGEKEHRT Dient zum Invertieren des Logikzustands eines Eingangs oder Ausgangs. Kann in Verbindung mit OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL verwendet werden.
Normalerweise ist der Domoticz-Schalter eingeschaltet, wenn der Eingang auf dem hohen Logikpegel (offen) liegt, und ausgeschaltet, wenn ein Masseschluss vorliegt. Wenn INVERTIERT istangegeben ist, ist der Domoticz-Schalter eingeschaltet, wenn der entsprechende Eingang mit Masse kurzgeschlossen ist, und umgekehrt.
OUT_DIGITAL Die Ausgabe wird digital verwaltet, Ein, wenn sie aktiv ist, und Aus, wenn sie deaktiviert ist.
OUT_RELAY_LP Relaisausgang wird im Energiesparmodus verwaltet, um den Stromverbrauch der Relaisspule auf weniger als 30% des Normalwerts zu senken.
IN_DIGITAL Digitaler Eingang ist Ein, wenn der entsprechende Eingang einen hohen Spannungspegel aufweist (offen), und Aus, wenn der entsprechende Eingang einen Masseschluss aufweist (kurzgeschlossen).

DomBus1-E / A-Funktionen

# Name Fähigkeiten Standardkonfiguration Beschreibung
1 OUT1 Relais OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relaisausgang, der als Standardrelais (OUT_DIGITAL) oder Niedrigleistungsrelais (OUT_RELAY_LP) verwaltet werden kann
2 OUT2 Relais OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relaisausgang, der als Standardrelais (OUT_DIGITAL) oder Niedrigleistungsrelais (OUT_RELAY_LP) verwaltet werden kann
3 OUT3 Relais OUT_DIGITAL OUT_DIGITAL Relaisausgang, der nur als Standardrelais funktioniert
4 IN 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise funktioniert es wie digitalEingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V Analogspannung zu messen
5 IN 2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise arbeitet es als digitaler Eingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V analoge Spannung zu messen
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise arbeitet es als digitaler Eingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V analoge Spannung zu messen
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise arbeitet es als digitaler Eingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V analoge Spannung zu messen
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise arbeitet es als digitaler Eingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V analoge Spannung zu messen
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalerweise arbeitet es als digitaler Eingang, 0-5V: Eine Modifikation der Schaltung ist erforderlich, um 0-5V analoge Spannung zu messen
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTIERT 230Vac Leitungserkennung, zur Erkennung von Stromausfall oder Leitungsspannung. Die DomBus1-Karte kann so modifiziert werden, dass die Schaltung durch ein 60-V-100-mA-SSR (Stromverbrauch unter 1 mA) ersetzt wird, das für die Steuerung einer Sirene oder eines anderen Geräts geeignet istSicherheitsgerät, Heizungsanlage oder ein anderes Niederspannungsgerät.

Anwendungshinweise
