Creasol DomESP1: Input/output/supply board for ESP8266 module

Schließen Sie mit Creasol DomESP1 weitere E / A und Sensoren an Domoticz an.

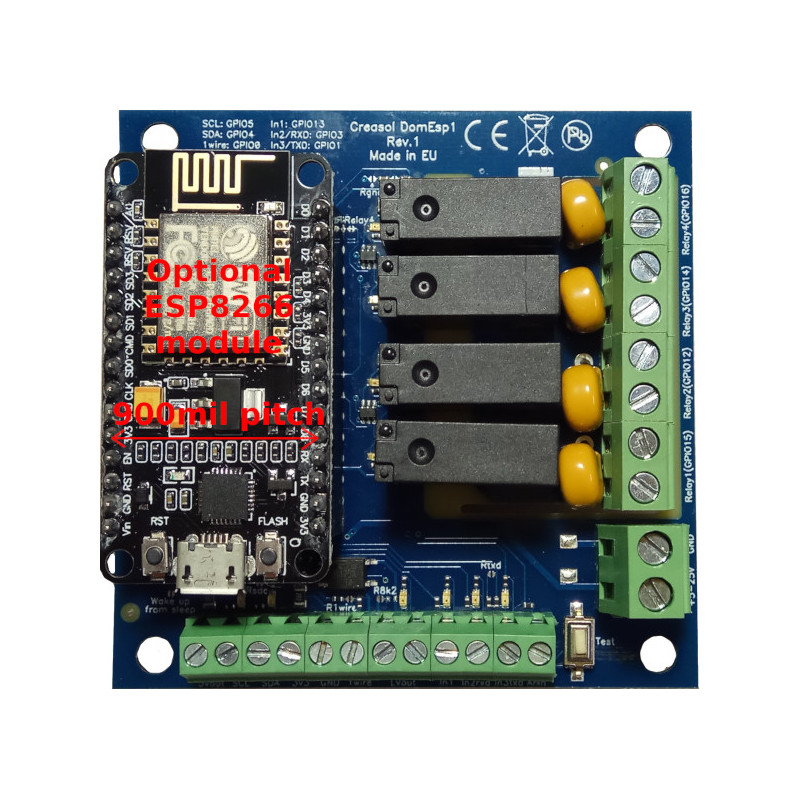

Creasol DomESP1Die Karte ist für das ESP8266-Modul NodeMCU V3 mit einem Header-Abstand von 900 mil (optional 1100-ml-Header-Abstand und WeMos D1-Minimodule) ausgelegtIntegriert die gesamte Schaltung zur Verwaltung von Digitaleingängen, einem Analogeingang, 4 Relaisausgängen, 1 Niederspannungsausgang, I2C-Bus, 1 Drahtbus und 2 MOSFET-Ausgängen.

40,26 €
28,18 € 30% sparen
Bruttopreis Versand innerhalb von 1 Werktag

Mengenrabatt

Menge Rabatt auf Stückzahl Preis Sie sparen
1 30% 28,18 € 12,08 €
2 32% 27,38 € 25,77 €
3 34% 26,57 € 41,07 €
4 35% 26,17 € 56,36 €
6 37% 25,36 € 89,38 €
9 40% 24,16 € 144,94 €
Menge
Erhältlich



Full support: most products are designed by us!



Orders are shipped within 1 working day, by post or express courier



24 months warranty, easy return/refund in case of problem

Einführung

creDomESP1 all 600domoticzESP8266ist ein sehr mächtiger undbillige MCU mit WiFi-Transceiver ausgestattet, sehr nützlich, um Ein- / Ausgänge von a zu erweiternHimbeer / Domoticz-Controller.

Creasol DomESP1Die Platine ist für das ESP8266-Modul NodeMCU V3 mit einem Header-Abstand von 900 mil ausgelegt (optional können beim Löten zusätzlicher Header das 1100mils-Modul oder das WeMos D1-Minimodul verwendet werden) undIntegriert die gesamte Schaltung zur Verwaltung von Digitaleingängen, einem Analogeingang, 4 Relaisausgängen, 1 Niederspannungsausgang, I2C-Bus, 1 Drahtbus und 2 Mosfet-Ausgängen mit 10A 30Vmax-Fähigkeit.

Die LEDs an jedem Eingang, Ausgang und Bus ermöglichen die Überprüfung des Status der Karte und haben Probleme mit Kabelverbindungen oder der Firmware-Konfiguration festgestellt: Die LEDs werden durch Drücken der Taste aktiviertPrüfung.

Die LEDs aktivieren die Funktion und das Schaltnetzteil führt zu einer vollständigen Steuerung der Ein- / Ausgänge mit einem optimierten Stromverbrauch, auch wenn das ESP8266-Modul und die Firmware nicht wirklich "grün" sind.

Der Niederspannungsausgang verfügt über ein Halbleiterrelais mit 100 mA und 60 V für den elektronischen AntriebBoard-Eingänge wie Kessel-Ein / Aus-Eingang oder Tor- / Garagentor-Startbefehl und verbrauchen nur 5 mW Strom.
Jedes Relais verbraucht ca. 200 mW Leistung:Wenn mehrere Relais benötigt werden, wird empfohlen, intelligentere Geräte wie zu verwendenCreasol DomBus31Das hat 6x 5A SPST-Relaisausgänge + 2x 10A SPDT-Relaisausgänge und jedes Relais verbraucht weniger als 50 mW Strom.

Wir empfehlen, das ESP8266-Modul mit der ESPEasy-Firmware zu programmieren, damit es für den Domoticz-Controller geeignet ist, einen der am meisten DIY-Controller für Hausautomationssysteme.

Es ist möglich zu kaufen:

  1. daseinfaches DomESP1-Board: Der Kunde sollte das ESP8266-Modul mit einem Kopfabstand von 900 mil selbst kaufen und programmieren.
  2. dasDomESP1-Karte, wobei das ESP8266-Modul bereits mit der neuesten ESPEasy-Firmware programmiert ist.

Wenn Sie Anpassungen benötigen, wenden Sie sich bitte an uns. Normalerweise bieten wir Anpassungen auch für kleine Mengen an.

Eigenschaften

  • 4 Relaisausgänge (250 V, 5 A Schaltfähigkeit bei nicht induktiver Last. Bei induktiver Last ist der Schaltstrom niedriger) mit einem Stromverbrauch von 200 mW
  • 1 Niederspannungsausgang (60V 100mA Fähigkeit) mit 5mW Stromverbrauch
  • 1 Analogeingang, max. 18 V, Funktion =% Wert% * 0,01828
  • I2C-Bus (SDA- und SCL-Klemmenblöcke), der als normaler GPIO verwendet werden kann und mit 10A 30Vmax-Mosfets mit EIN / AUS- und Dimmerfunktion geteilt wird
  • 1-Draht-Bus (1-Draht), der als normaler GPIO verwendet werden kann
  • Schaltnetzteil zur Reduzierung des Stromverbrauchs / der Verlustleistung mit einer Eingangsspannung von 5-25 VDC
  • An den Klemmenblöcken stehen 5VDC- und 3,3VDC-Ausgänge zur Verfügung
  • Stromaufnahme im Standby-Modus: normalerweise 80 mA bei 5 VDC, 40 mA bei 12 VDC, 20 mA bei 24 VDC

creDomESP1 layout

Installation

Die Dokumentation des Installationsvorgangs (Firmware-Download und Gerätekonfiguration) finden Sie unter der Adressehttps://www.creasol.it/domesp1conf

application pdfBedienungsanleitung

creDomESP1 all2 x400

creDomESP1 all3 x400
Anwendungshinweise

AN domoticz example2

p>

C.Reasol DomESP1 an eine Zentralheizung angeschlossen

Das folgende Diagramm zeigt, wie einige Temperatur- / Feuchtigkeitssensoren über einen 1-Draht-Bus angeschlossen werden, um die Raum- und Wassertemperaturen zu überwachen. ESP8266 steuert einen Niederspannungsausgang zum Aktivieren / Deaktivieren des Heizungssystems und 3 Ausgänge zum Aktivieren / Deaktivieren von 3 Pumpen oder Ventilen.

Dies ist nur ein Beispiel. Über die WiFi-Verbindung überträgt das auf dieser Karte installierte ESP8266-Modul die Temperaturen an den Domoticz-Controller, der das Zentralheizungssystem aktiviert / deaktiviert, das die 3 Heizzonen steuert, indem die entsprechende Pumpe aktiviert / deaktiviert wird.

creDomESP1 an1 heizen

creDomESP1 mosfet outputsVerwenden des Mosfets zur Steuerung von LED-Streifen per PWM

DomESP1 Rev.2 verfügt über 2 Mosfets, 30 V 10 A, die zur Versorgung von 12- oder 24-VDC-LED-Streifen verwendet werden können.

Mit der EspEasy-Firmware auf dem ESP8266-Modul kann die PWM-Ausgabe über einen http-Aufruf mithilfe der Syntax gesteuert werden
http: // IP_OF_ESP_MODULE / control? Cmd = pwm, GPIO, DUTY_CYCLE, FADING_TIME
zum Beispiel
http://192.168.1.123/control?cmd=pwm,4,512,1000
Um pwm auf GPIO 4 (Ausgang MOS1) einzustellen, muss das Tastverhältnis auf 50% eingestellt werden (Wert variiert von0 = Aus bis 1023 = Ein) bei einer Überblendzeit von 1000 ms (so dass sich das Tastverhältnis in 1 Sekunde allmählich auf den eingestellten Wert ändert).

In Domoticz ist es möglich, einen virtuellen Switch zu erstellen, der (im Switchs-Bereich) als SwitchType = Dimmer festgelegt werden kann. Anschließend finden Sie eine Schiebeleiste, die von 0 auf 100% verschoben werden kann. Um diesen Prozentwert auf EspEasy auszugeben, müssen Sie die Anweisungen unter befolgenhttps://www.domoticz.com/forum/viewtopic.php?t=20583

In der Platine finden Sie zwei Löcher für jeden Mosfet, eines als MOS1 gekennzeichnet, das an den Anschluss der Last angeschlossen werden muss (LED-Streifen?), Und eines als GND, das an den Anschluss von angeschlossen werden muss die Laststromversorgung. Beide Klemmen der Laststromversorgung und die DomESP1-Stromversorgung werden intern miteinander verbunden.

Um einen Mosfet-Ausgang zu aktivieren, muss ein Jumper auf der Platine, der als MOSx-Freigabe gekennzeichnet ist, mit dem Lötkolben kurzgeschlossen werden. MOS1 verwendet denselben GPIO von SDA, während MOS2 denselben GPIO von SCL verwendet. Wenn Sie also einen Mosfet aktivieren, verlieren Sie die Möglichkeit, SDA oder SCL als Eingabe / Ausgabe / I2C zu verwenden. Erinnere dich an

Verwenden von DomESP1 zum Ablesen des Stromverbrauchs / der Stromerzeugung von einem Energiezähler und der Temperatur durch 1-Draht-Temperatursensoren DS18B20

AN energy meter ds18b20 domESP1

h3>

p>

creDomESP1 CreasolDomESP1
