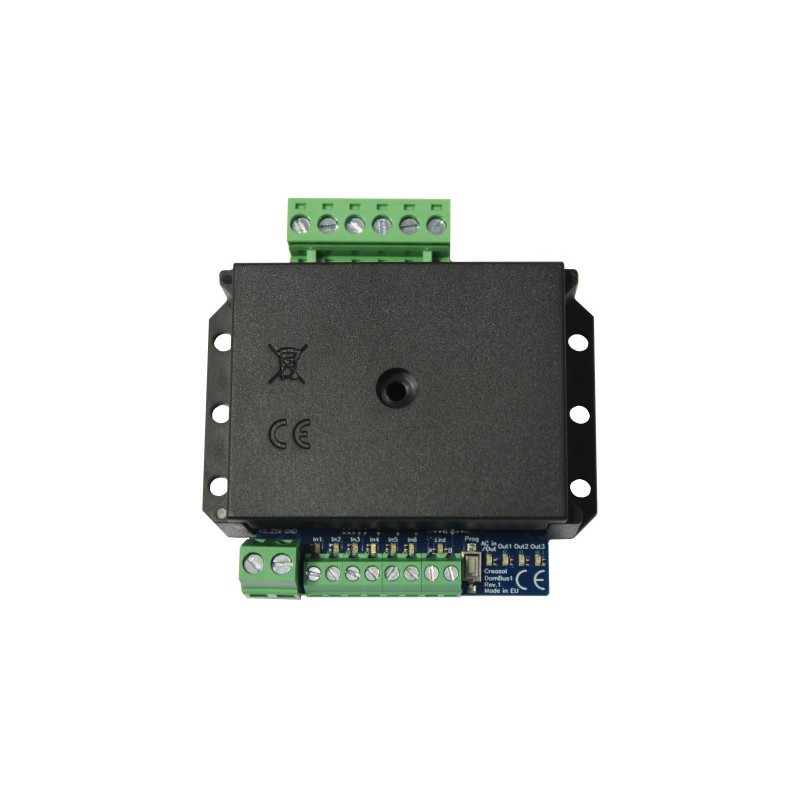

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DombUS1er et elektronisk kort designet tillet udvide antallet af I / Os af hjemmeautomatiseringssystemer ved hjælp afDomoticz software(på hindbær eller anden hardware)minimerer strømforbruget.Ekstraher pluginet på Domoticz, tilføj Creasol DomBus-hardware, og al I / O på tavlen vil straks være tilgængelig i panelet Switches!DomBus1 kan leveres fra 5 til 25Vdc, ogstrømforbruget er virkelig lavt: ved 12V, for eksempel, 3mA i standby, 9,5 mA med 1 relæ ON, 16mA med 2 relæer TIL, 41mA med 3 relæer TIL.

41,48 €
29,04 € Spar 30%

Mængderabat

Antal Rabat Pris Du sparer
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Antal



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Introduktion

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.Domb domoticz us1 er et elektronisk kort designet til let at udvide antallet af I / Os af hjemmeautomatiseringssystemer ved hjælp af Domoticz sof tware (på Raspberry eller anden hardware), hvilket minimerer strømforbruget .

Ekstraher pluginet på Domoticz, tilføj Creasol DomBus-hardware, og al I / O på tavlen vil straks være tilgængelig i panelet Switches!

DomBus1 kan leveres fra 5 til 25Vdc , og strømforbruget er virkelig lavt: ved 12V, for eksempel 3mA i standby, 9,5mA med 1 relæ ON, 16mA med 2 relæer ON , 41mA med 3 relæer ON.

En eller flere DomBustavler kan tilsluttes via RS485-bus, så ved hjælp af en4-ledningskabeldet er muligt at implementere et netværk af I / O og sensorer hvor2 linjer er til data og 2 til strømforsyning (fra 5 til 24Vdc).

LED'er tilsluttet på alle indgange, udgange og bus, tillader at kontrollere brættets status og fandt noget problem på ledningsforbindelser:Lysdioder aktiveres ved at trykke påProgknapog forbliver aktiv i 60 sekunder, vil den derefter være OFF indtilProgknappen skubbes igen.

Relæudgange Out1 og Out2 er konfigureret til lav effekttilstand, idet de bruger mindre end 30% af den strøm, der normalt kræves af relæer, så de kan bruges til udgange, der forbliver TIL i lang tid (alarm / sikkerhedssignaler, natlamper, ... ).

LED-aktiverne, lavt strømrelæudgange og switching-strømforsyning fører til en fuld kontrol af indgange / udgange med et optimeret strømforbrug.

Enhver tilpasning, du har brug for, bedes du kontakte os: vi leverer normalt tilpasninger selv for små mængder.

Funktioner

  • Skiftemodus strømforsyningsenhed, konvertering af 5-25Vdc indgangsspænding til 5V og reducere strømafledning / forbrug
  • RS485, 115200 bps halv duplex (2 ledninger bus) med 32bit mikrocontroller
  • 3 relæudgange (250V 5A-skifteegenskaber med ikke-induktiv belastning. I tilfælde af induktiv belastning er switchstrømmen lavere)
  • 2 relæer kan konfigureres i tilstanden lav strøm: current-forbrug reduceres til 6,5 mA @ 12V i stedet for 25mA @ 12V (typisk relæspole-korrent)
  • 1 230V vekselstrømsindgang (med optokoppler), velegnet til at registrere AC-spænding: terminalblok er ikke tilgængelig, så 2 ledninger skal loddes til det elektroniske kort.
  • 6 indgange, fuldt konfigurerbare, med intern pull-up til 5V.
  • nuværende forbrug i standby: typisk 6mA @ 5Vdc, 3mA @ 12Vdc, 2mA @ 24Vdc
  • Domoticz genkender automatisk ny DomBus, der er knyttet til RS485-bussen, når en indgang skifter tilstand, og tilføjer automatisk den tilsvarende I / Os til Domoticz-switches-panelet
  • Nem måde at konfigurere I / O ved hjælp af switchbeskrivelsen (f.eks. Konfigurere et output som normalt eller lavt strømrelæ, normalt åbent eller lukket, eller konfigurere et input som digitalt normalt åbent eller lukket, eller analog, ....)
DomBus1 schema

Installation

Ved hjælp af RS485 specifikke kabler er det muligt at få næsten 1 km lineær bus med flere enheder tilsluttet. Alternativt er det muligt at bruge 2 snoede par billige Cat.6 UTP- eller STP-kabel, et snoet par til data (A og B) og et til 12-24V strømforsyning. Vær omhyggelig med at tilslutte alle enheder ved hjælp af en lineær busstopologi, for at få den laveste refleksion / støj, og tilslut 100-150 Ohm-modstand i de to ender, som illustreret i fig. 2.

dombus connection

På Raspberry / PC-side er det muligt at bruge en billig USB-RS485-adapter, hvis en seriel port med RS485-driver ikke er tilgængelig. usb rs485 konverter 200x200

Konfiguration

Komprimere dette TAR-arkiv i domoticz-bibliotek ved hjælp af følgende kommandoer (fra Linux-shell):

 cd / home / pi / domoticz # eller andet bibliotek, hvor domoticz er installeret
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Gå ind på domoticz-webstedet, gå til Opsætning -> Hardware og opret en ny hardware, der hedder dombus (eller et andet navn), skriv Creasol DomBus .

Tilslut en DomBus-enhed ad gangen: enheder er alle fabriksprogrammerede med adresse 0xff01 (hex-format), så for at undgå adressekonflikter er det obligatorisk at ændre sin adresse til en anden (f.eks. 0x0001, 0x0002, 0x0003, ... eller en hvilken som helst adresse op til 0xff00). Hvis du vil ændre en enheds adresse, skal du gå til Skift, vælge en enhed startende med " dombus - [Hff01] ..." klik på Rediger og tilføj i beskrivelsen ", HWADDR = 0x0002" for at ændre sin adresse til 0x0002: nye switches oprettes automatiskmed den nye adresse, der hedder "dombus - [H0002] ..." .

Hver I / O kan konfigureres via Domoticz-switchbeskrivelsen: for eksempel er en enhedstype IN_DIGITAL normalt tændt, når den ikke er tilsluttet, og Fra, når den er forkortet til GND, men det er muligt at invertere denne funktion, der specificerer i switchbeskrivelsen parameteren INVERTED , adskilt fra et komma (,): "IN_DIGITAL, INVERTED" . Kontroller de følgende sektioner I / O-parametre og DomBus1 I / O-muligheder.

I / O, der ikke bruges, kan deaktiveres i Domoticz Setup -> Enheder, der klikker på den blå pil på hver nytteløs enhed (I / O).

I / O-parametre

Parameternavn Fungere
HWaddr = 0xNNNN Indstil ny adresse til den dombus-enhed: den tager den nye adresse og fjerner denne parameter til den gamle switch. NNNN er et eksadecimalt tal fra 0x0002 til 0xfffe, så 65533 kombinationer er tilgængelige. Vær opmærksom på den adresse, der er tildelt hver dombus-enhed, for i tilfælde af adressekonflikt er det nødvendigt at slukke for en af de modstridende enheder og programmere den resterende til en anden adresse.
OMVENDT Bruges til at invertere logiktilstanden for en input eller output. Kan bruges sammen med OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normalt er domoticz-kontakten slået til, hvis input er på logikniveauet højt (åbent), og Fra, når det kortsluttes til jorden. Hvis INVERTED erspecificeret, vil domoticz-kontakten være tændt, når den tilsvarende indgang er kortsluttet til jorden, og vice versa.
OUT_DIGITAL Output styres som digital, Til når den er aktiv og Fra når den er deaktiveret.
OUT_RELAY_LP Relæudgang styres i lav energisparetilstand for at reducere relæspolestrømforbruget til mindre end 30% af den normale værdi.
IN_DIGITAL Digital indgang, er Til, når den tilsvarende indgang er på højspændingsniveau (åben), og Fra, når den tilsvarende indgang er ved GND (kortsluttet).

DomBus1 I / O-kapaciteter

# Navn Capabilities Standardkonfiguration Beskrivelse
1 OUT1 Relæ OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relæudgang, der kan styres som standardrelæ (OUT_DIGITAL) eller laveffektrelæ (OUT_RELAY_LP)
2 OUT2 Relæ OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Relæudgang, der kan styres som standardrelæ (OUT_DIGITAL) eller laveffektrelæ (OUT_RELAY_LP)
3 OUT3 Relæ OUT_DIGITAL OUT_DIGITAL Relæudgang, der kun fungerer som standardrelæ
4 IN1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digitaltinput, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital indgang, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital indgang, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital indgang, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital indgang, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normalt fungerer det som digital indgang, 0-5V: en ændring af kredsløbet er nødvendig for at måle 0-5V analog spænding
10 I AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED 230Vac linjefølelse, der bruges til at detektere blackout eller liniespænding. DomBus1-kort kan modificeres for at erstatte kredsløbene med en 60V 100mA SSR (strømforbrug mindre end 1mA), der er velegnet til styring af en sirene eller andetsikkerhedsanordning, varmesystem eller en anden lavspændingsenhed.

Anvendelsesnotater

creDomBus1
14 Varer

Software ChangeLog

FAQ about DomBus products

Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.
How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a

Need help? join the DomBus channel on Telegram!
