Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input
  • Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

Creasol DomBus1: Domoticz board with 3 relays, 6 inputs, 1 AC input

DomBus1je elektronická deska navržená prosnadno rozšířit počet I / O systémů domácí automatizace pomocíDomoticz software(na Raspberry nebo jiném hardwaru)minimalizaci spotřeby energie.Rozbalte plugin na Domoticz, přidejte hardware Creasol DomBus a všechny I / O karty budou okamžitě k dispozici v panelu Přepínače!DomBus1 lze dodávat od 5 do 25Vdc, aspotřeba energie je opravdu nízká: při 12 V, například 3 mA v pohotovostním režimu, 9,5 mA s 1 relé zapnuto, 16 mA s 2 relé zapnuto, 41 mA se 3 relé zapnutými.

41,48 €
29,04 € Sleva 30%

Množstevní slevy

Počet Sleva Cena Ušetříte
1 30% 29,04 € 12,44 €
2 32% 28,21 € 26,55 €
3 34% 27,38 € 42,31 €
4 35% 26,96 € 58,07 €
6 37% 26,13 € 92,09 €
9 40% 24,89 € 149,33 €
Počet



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Úvod

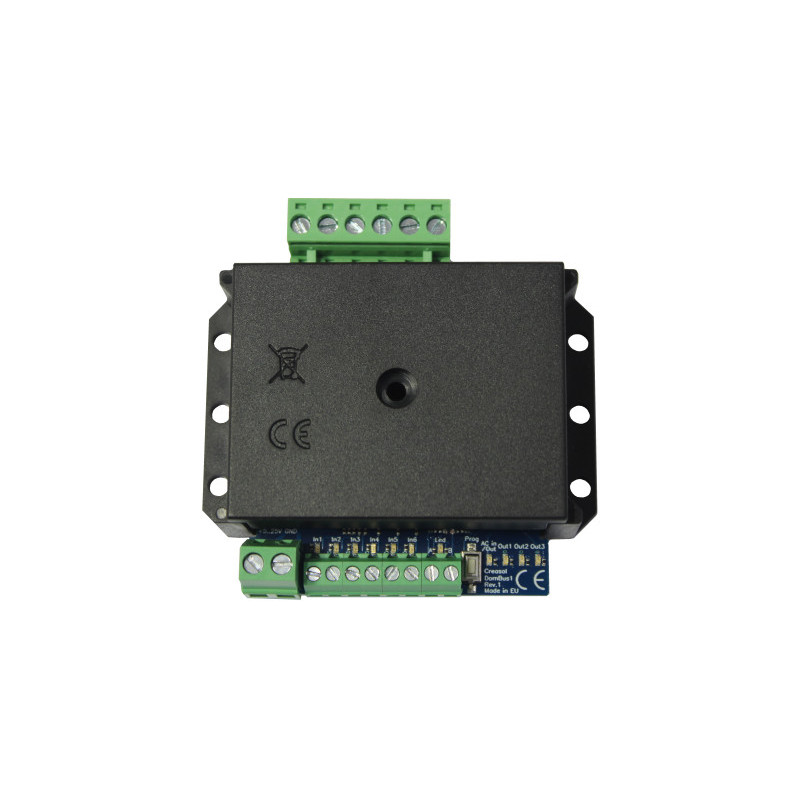

creDomBus1 domoticz rs485 board with 3 relays output, 1 AC input and 6 inputs.DomB domoticz us1 je elektronická deska navržená tak, aby snadno rozšířila počet I / O systémů domácí automatizace pomocí twotů Domoticz sof tware (na Raspberry nebo jiném hardwaru) minimalizujících spotřebu energie .

Rozbalte plugin na Domoticz, přidejte hardware Creasol DomBus a všechny I / O karty budou okamžitě k dispozici v panelu Přepínače!

DomBus1 lze napájet od 5 do 25Vdc a spotřeba energie je opravdu nízká: například při 12 V, v pohotovostním režimu 3 mA, 9,5 mA s 1 relé zapnuto, 16 mA s 2 relé zapnuto , 41 mA s 3 relé zapnuto.

Jeden nebo více DomBusdesky lze připojit přes sběrnici RS485, takže pomocí4-vodičový kabelkde je možné implementovat síť I / O a senzorů2 řádky jsou pro data a 2 pro napájení (od 5 do 24Vdc).

LED diody připojené ke všem vstupům, výstupům a sběrnici, umožňují zkontrolovat stav desky a zjistily jakýkoli problém při připojení vodičů:LED diody jsou aktivovány stisknutím tlačítkaProgtlačítkoa zůstane aktivní po dobu 60 sekund, poté bude VYPNUTO dokudProgje znovu stisknuto.

Reléové výstupy Out1 a Out2 jsou konfigurovány pro režim s nízkým výkonem, spotřebovávající méně než 30% energie, kterou obvykle potřebují relé, takže je lze použít pro výstupy, které zůstávají dlouho zapnuté (poplachové / bezpečnostní signály, noční světla, ... ).

LED diody, nízkoenergetické reléové výstupy a spínané napájecí zdroje vedou k plné kontrole vstupů / výstupů s optimalizovanou spotřebou energie.

Jakékoli úpravy, které potřebujete, nás prosím kontaktujte: normálně provádíme úpravy i pro malá množství.

Funkce

  • Napájecí jednotka s přepínacím režimem, převod vstupního napětí 5-25Vdc na 5V a snížení rozptylu / spotřeby energie
  • Poloviční duplex RS485, 115200 bps (2 dráty sběrnice) s 32bitovým mikrokontrolérem
  • 3 reléové výstupy (schopnost spínače 250V 5A s neindukční zátěží. V případě indukční zátěže je spínací proud nižší)
  • 2 relé lze konfigurovat v režimu nízké spotřeby: proudt spotřeba je snížena na 6,5 mA při 12 V namísto 25 mA při 12 V (typická cívka relé cívky)
  • 1 230 V AC vstup (s optočlenem), vhodný pro snímání střídavého napětí: svorkovnice není k dispozici, takže musí být k elektronické desce připájeny 2 vodiče.
  • 6 vstupů, plně konfigurovatelných, s interním tahem do 5V.
  • aktuální spotřeba v pohotovostním režimu: obvykle 6 mA při 5 V DC, 3 mA při 12 V DC, 2 mA při 24 V DC
  • Domoticz automaticky rozpozná nové DomBus připojené ke sběrnici RS485, když se změní stav jednoho vstupu, a přidává odpovídající I / O automaticky na panel přepínačů Domoticz
  • Snadný způsob, jak nakonfigurovat I / O pomocí popisu přepínače (např. Nakonfigurovat výstup jako normální nebo nízkoenergetický relé, normálně otevřený nebo uzavřený, nebo nakonfigurovat vstup jako digitální normálně otevřený nebo uzavřený nebo analogový, ....)
DomBus1 schema

Instalace

Pomocí specifických kabelů RS485 je možné získat téměř 1 km lineární sběrnici s připojeným více zařízení. Alternativně je možné použít 2 kroucené páry levného kabelu Cat.6 UTP nebo STP, jeden kroucený pár pro data (A a B) a jeden pro napájení 12-24V. Buďte opatrní, abyste připojili všechna zařízení pomocí lineární topologie sběrnice, abyste získali nejnižší odraz / šum, a připojte odpor 100-150 Ohm na obou koncích, jak je znázorněno na obr. 2.

dombus connection

Na straně Raspberry / PC je možné použít levný adaptér USB-RS485, pokud sériový port s ovladačem RS485 není k dispozici. usb rs485 převodník 200x200

Konfigurace

Rozbalte tento archiv TAR do adresáře domoticz pomocí následujících příkazů (z prostředí Linux):

 cd / home / pi / domoticz # nebo jiný adresář, kde je nainstalován domoticz
wget -O /tmp/dombus.tgz http://docs.creasol.it/domoticz_CreasolDomBus.tgz
tar xvzf /tmp/dombus.tgz

Zadejte domoticz web, přejděte na Nastavení -> Hardware a vytvořte nový hardware s názvem dombus (nebo jiný název), zadejte Creasol DomBus .

Připojte jedno zařízení DomBus najednou: zařízení jsou všechna továrně naprogramována s adresou 0xff01 (hex formát), aby se předešlo konfliktům s adresou, je nutné změnit její adresu na jinou (například 0x0001, 0x0002, 0x0003, ... nebo jakoukoli adresu až 0xff00). Chcete-li změnit adresu zařízení, přejděte na Přepínače, vyberte zařízení počínaje " dombus - [Hff01] ...", klikněte na Upravit a přidejte do popisu ", HWADDR = 0x0002" pro změnu adresy na 0x0002: nové Přepínače budou automaticky vytvořenys novou adresou s názvem „dombus - [H0002] ...“ .

Každý I / O lze konfigurovat pomocí popisu přepínače Domoticz: například typ zařízení IN_DIGITAL je normálně zapnutý, když je odpojen, a vypnutý, když je zkratován na GND, ale je možné invertovat tuto funkci, přičemž v popisu přepínače je uveden parametr INVERTED , oddělené čárkou (,): „IN_DIGITAL, INVERTED“ . Zkontrolujte následující parametry I / O a I / O DomBus1.

Nepoužívané vstupy / výstupy lze zakázat v nastavení Domoticz -> Zařízení kliknutím na modrou šipku každého nepotřebného zařízení (vstup / výstup).

V / V parametry

Název parametru Funkce
HWADDR = 0xNNNN Nastavit novou adresu pro toto zařízení dombus: vezme novou adresu a odstraní tento parametr do starého přepínače. NNNN je exadecimální číslo, od 0x0002 do 0xfffe, takže je k dispozici 65533 kombinací. Uvědomte si adresu, která je rozpoznávána u každého dombusového zařízení, protože v případě konfliktu s adresou je nutné vypnout jedno z kolidujících zařízení a naprogramovat zbývající na jinou adresu.
INVERTED Používá se k invertování logického stavu vstupu nebo výstupu. Lze použít ve spojení s OUT_DIGITAL, OUT_RELAY_LP, IN_DIGITAL.
Normálně je spínač domoticz zapnutý, pokud je vstup na logické úrovni vysoký (otevřený), a vypnutý, když je zkratován na zem. Pokud je INVERTEDPokud je zadán, přepínač domoticz bude zapnutý, když je odpovídající vstup zkratován k zemi, a naopak.
OUT_DIGITAL Výstup je řízen jako digitální, zapnutý, když je aktivní, a vypnutý, když je vypnutý.
OUT_RELAY_LP Reléový výstup je řízen v úsporném režimu, aby se snížila spotřeba proudu cívky relé na méně než 30% normální hodnoty.
IN_DIGITAL Digitální vstup je Zapnuto, když je odpovídající vstup na úrovni vysokého napětí (otevřeno), a Vypnuto, když je odpovídající vstup na GND (zkrat).

DomBus1 I / O schopnosti

# název Schopnosti Výchozí konfigurace Popis
1 OUT1 Relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléový výstup, který lze spravovat jako standardní relé (OUT_DIGITAL) nebo relé s nízkým výkonem (OUT_RELAY_LP)
2 OUT2 Relé OUT_DIGITAL, OUT_RELAY_LP OUT_RELAY_LP Reléový výstup, který lze spravovat jako standardní relé (OUT_DIGITAL) nebo relé s nízkým výkonem (OUT_RELAY_LP)
3 OUT3 Relé OUT_DIGITAL OUT_DIGITAL Reléový výstup, který funguje pouze jako standardní relé
4 V 1 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitálnívstup, 0-5V: k měření analogového napětí 0-5V je nutná úprava obvodu
5 IN2 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitální vstup, 0-5V: k měření analogového napětí 0-5V je nutná změna obvodu
6 IN3 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitální vstup, 0-5V: k měření analogového napětí 0-5V je nutná změna obvodu
7 IN4 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitální vstup, 0-5V: k měření analogového napětí 0-5V je nutná změna obvodu
8 IN5 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitální vstup, 0-5V: k měření analogového napětí 0-5V je nutná změna obvodu
9 IN6 IN_DIGITAL, IN_ANALOG IN_DIGITAL Normálně to funguje jako digitální vstup, 0-5V: k měření analogového napětí 0-5V je nutná změna obvodu
10 IN AC / OUT SSR IN_AC, OUT_DIGITAL IN_AC INVERTED Senzor 230Vac, používaný k detekci výpadku nebo síťového napětí. Deska DomBus1 může být upravena tak, aby nahradila obvody SSR 60 V 100 mA (spotřeba proudu méně než 1 mA), vhodná pro ovládání sirény nebo jinéhozabezpečovací zařízení, topný systém nebo jiné zařízení nízkého napětí.

Poznámky k aplikaci

creDomBus1
13 ks

Software ChangeLog

FAQ about DomBus products

How can I change address of DomBus1 device?
DomBusTH is factory programmed with address 0xff51 : please connect only 1 new/unprogrammed DomBusTH to the existing bus, and you'll find one "switch" device in the Domoticz Switches panel with name "dombus - [Hff51] OUT1" or something similar.
Click on the Edit button of that switch and add the following text to its description:  ,HWADDR=0x0001  (don't forget the comma used to separate each parameter) to set the new address to 0001, ot another not-used value.
DomBus device will be set to the specified address, then you'll find in the Switches panel all ports with the selected address.
At this point you can add another new dombus device, and change its address in the same way.
DomBusTH: how to do a factory reset?
Normally, factor reset is not needed because, enabling debug on Domoticz controller, it's always possible to know the address of a device, changing its address, and for each port change it's configuration through the Domoticz web panel.
Anyway, it's possible to do a factory reset in this way:
  1. Disconnect the device
  2. Solder the PCB jumper a to force IN4 in low impedance (150 Ohm resistor)
  3. Connect together IN1, IN2, IN3, IN4 wires
  4. Connect the device to the power supply: you can see a red flash 500ms long, that notify that configuration was restored to the factory default.
  5. If IN4 is used as input, remove the solder bump on PCB jumper a
How many DomBus modules can I connect to a bus?
Domoticz has a limit of 256 devices (I/O) to a single hardware, and this correspond to 20-30 DomBus modules (it depends by the number of I/O/Sensors for each module).
It's possible to have more than one bus, each bus associated to one RS485 port: for example for large buildings or if it's needed to differentiate the buses to increase system security, it's possible to use many RS485/USB adapters connected to Domoticz, one for each bus.
Why DomBus device does not work?
1. Are you using Domoticz? Does it work?
2. Did you installed the Creasol DomBus plugin on Domoticz? If not, check the Configuration section above
3. If you open the Domoticz web panel, and enter Settings -> Hardware, can you find the Creasol DomBus protocol ? Did you enable it? If not, check the Configuration section above
4. When you connect the DomBus device to the RS485 bus, can you see a new device in the Domoticz Switches panel? if not, the device cannot communicate to Domoticz by RS485 serial bus. In this case, check that:
  a) DomBus device is supplied by 12Vdc or similar voltage
  b) RS485 bus is connected (A, B, GND) to Domoticz (Raspberry or other hw) through the USB/RS485 adapter or other RS485 adapter
  c) Verify that the DomBus protocol on Domoticz is configured correctly (115200bps and right serial device), and that there are not 2 DomBus hardware with in Domoticz with the same serial port
Why current consumption is 0uA?
DomBus devices have a serie protection resistor, 2.2 Ohm, acting as a fuse when the user forget to protect 12V power supply by a fuse. Maybe the resistor is burned (you can check using an ohm-meter) and can be replaced by another resistor or, if you know what you do, by a short circuit.
DomBus1: first version of DomBus1 was not protected against polarity inversion, and switching mode power supply circuitry break down in case of polarity inversion opening the circuit. If you have a solder iron, you can try DomBus1 connecting a 5Vdc power supply to +5V indicated by the red arrow, and GND terminal block. Click to see the picture!
DomBusTH: Check polarity: the first wire (black) is ground (0V) and the second wire (brown) V+ (normally, +12V). DomBusTH is protected against polarity inversion.

Need help? join the DomBus channel on Telegram!

Facebook domoticz groups:
Domoticz community, Domoticz Italia, Domoticz France, Domoticz Nederland, ... just search Domoticz on Facebook!
