Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module
  • Creasol DomESP1: Input/output/supply board for ESP8266 module

Creasol DomESP1: Input/output/supply board for ESP8266 module

Připojte více vstupů / výstupů a senzorů k Domoticz pomocí Creasol DomESP1.

Creasol DomESP1deska je určena pro modul ESP8266 NodeMCU V3, s roztečí hlavičky 900 mil, aintegruje celý obvod pro správu digitálních vstupů, jeden analogový vstup, 4 reléové výstupy, 1 nízkonapěťový výstup, I2C sběrnice, 1wire sběrnice a volitelně jeden sériový port (UART).

32,94 €
23,06 € Sleva 30%

Množstevní slevy

Počet Sleva Cena Ušetříte
1 30% 23,06 € 9,88 €
2 32% 22,40 € 21,08 €
3 34% 21,74 € 33,60 €
4 35% 21,41 € 46,12 €
6 37% 20,75 € 73,13 €
9 40% 19,76 € 118,58 €
Počet



Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)



Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)



Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)

Úvod

creDomESP1 all 600domoticzESP8266je velmi silný alevné MCU vybavené WiFi transceiverem, velmi užitečné pro rozšíření vstupů / výstupů aOvladač Raspberry / Domoticz.

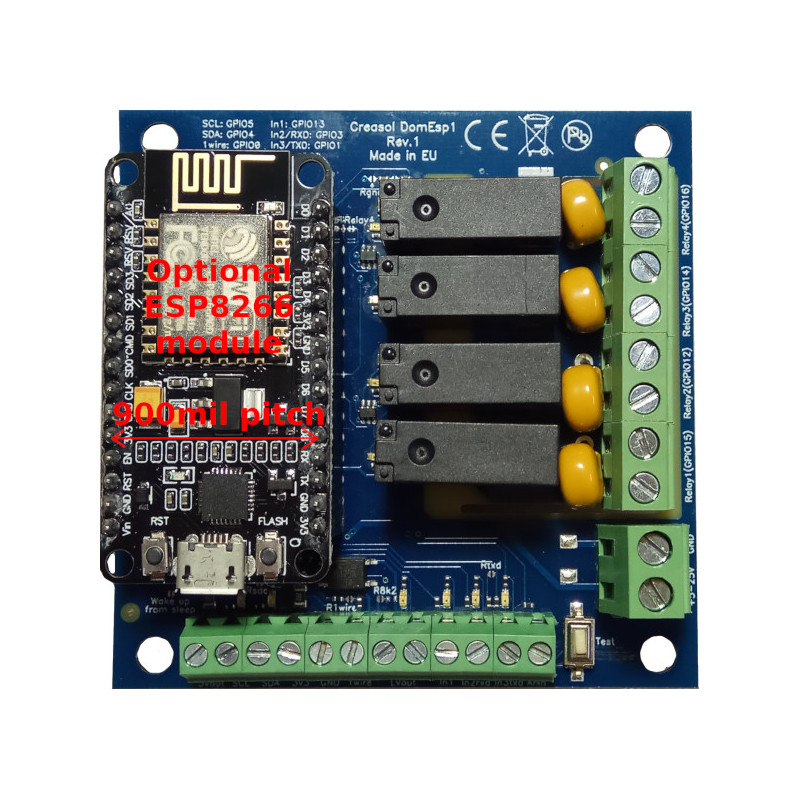

Creasol DomESP1deska je určena pro modul ESP8266 NodeMCU V3, s roztečí hlavičky 900 mil, aintegruje celý obvod pro správu digitálních vstupů, jeden analogový vstup, 4 reléové výstupy, 1 nízkonapěťový výstup, I2C sběrnice, 1wire sběrnice a volitelně jeden sériový port (UART).

LED diody na každém vstupu, výstupu a sběrnici umožňují kontrolu stavu desky a objevily jakýkoli problém v připojení vodičů nebo konfiguraci firmwaru: LED diody jsou aktivovány stisknutím tlačítkaTest.

LED diody umožňují funkci a napájení spínacího režimu vedou k plné kontrole vstupů / výstupů s optimalizovanou spotřebou energie.

Doporučujeme programovat modul ESP8266 pomocí firmwaru ESPEasy, aby byl vhodný pro řadič Domoticz, jeden z nejvíce DIY kontrolérů pro domácí automatizační systémy.

Je možné zakoupit:

  1. prostá deska DomESP1: klient by si měl koupit a programovat modul ESP8266, rozteč hlavičky 900 mil;
  2. Deska DomESP1 s modulem ESP8266 již naprogramovaným s nejnovějším firmwarem ESPEasy.

Jakékoli úpravy, které potřebujete, nás prosím kontaktujte: normálně provádíme úpravy i pro malá množství.

Funkce

  • 4 reléové výstupy (schopnost spínače 250V 5A s neindukční zátěží. V případě indukční zátěže je spínací proud nižší)
  • 1 nízkonapěťový výstup (60V 100mA)
  • 1 analogový vstup
  • 1 digitální vstup
  • 2 digitální vstupy sdílené s asynchronním sériovým portem (v případě potřeby)
  • I2C sběrnice
  • 1wire bus
  • přepínání napájení, snížení spotřeby / rozptylu energie
  • Vstupní napětí 5-25Vdc
  • aktuální spotřeba v pohotovostním režimu: obvykle 80 mA při 5 V DC, 40 mA při 12 V DC, 20 mA při 24 V DC

Instalace

Na adrese je možné najít dokumentaci o procesu instalace (stažení firmwaru a konfigurace zařízení)https://www.creasol.it/domesp1conf

creDomESP1 all2 x400

creDomESP1 all3 x400
Poznámky k aplikaci

Creasol DomESP1 je připojen k systému ústředního topení

Následující diagramukazuje, jak připojit některá čidla teploty / vlhkosti pomocí 1wire bus k monitorování teploty v místnosti a vody; ESP8266 řídí jeden nízkonapěťový výstup pro aktivaci / deaktivaci topného systému a 3 výstupy pro aktivaci / deaktivaci 3 čerpadel nebo ventilů.

Toto je pouze příklad. Prostřednictvím připojení WiFi bude modul ESP8266 nainstalovaný na této desce komunikovat teploty s ovladačem Domoticz, který aktivuje / deaktivuje centrální vytápění ovládající 3 topné zóny povolením / deaktivací odpovídajícího čerpadla.

creDomESP1 an1 topení

creDomESP1
50 ks
